- Soğutucu gazların çoğu havadan ağırdır; kaçak olduğunda zeminde birikir ve kapalı bir makine dairesinde oksijeni azaltır.
- Gaz algılama sistemi yalnızca ölçmez: kademeli olarak egzoz fanını hızlandırır, ışıklı ve sesli ikaz verir, gerektiğinde prosesi durdurur.
- İkaz hem makine dairesinin içinde hem girişinde verilmeli, alarmlar elle sıfırlanmalıdır.
- Uyarı levhaları, solunum cihazı dolabı ve yıllık tahliye tatbikatı sistemin insan tarafını tamamlar.
Makine dairesindeki soğutucu gaz kaçağı çoğu zaman sessizdir. Gaz görünmez, kokusu belirgin değildir ve havadan ağır olduğu için zemine, pit alanlarına ve kanal boşluklarına çöker. Odaya giren kişi kaçağı ancak sistem haber verirse fark eder.
Bu yazı, F-Gaz yükümlülüklerinin ötesinde makine dairesindeki insan güvenliğine odaklanır: alarmın kademeleri, acil havalandırma, kapı ve giriş düzeni, uyarı levhaları ve tatbikat. Gaz algılama sisteminin yasal tarafını ayrı yazılarımızda anlattık; burada amaç, kaçak anında kimsenin risk altında kalmamasıdır.
Soğutucu gaz kaçağı makine dairesinde neden tehlikelidir?
Çünkü HFC ve HCFC soğutucu gazların çoğu havadan ağırdır. Kapalı bir odada zeminde birikir ve oksijenin yerini alarak boğulma riski oluşturur. Bazı gazlar düşük konsantrasyonda zehirlidir, A2L sınıfı gazlar ise hafif yanıcıdır.
Riskin büyüklüğü gazın türüne ve odanın hacmine bağlıdır. Büyük şarjlı bir chiller'in bulunduğu küçük, havalandırması zayıf bir makine dairesi, aynı kaçağın açık bir alanda yaratacağından çok daha hızlı tehlikeli bir ortam oluşturur.
Tehlikeyi artıran bir diğer etken, gazın birikme yeridir. Pit alanları, kablo kanalları ve merdiven boşlukları ağır gazın toplandığı noktalardır. Bu alanlara eğilen ya da inen kişi, odanın geri kalanından çok daha yüksek bir konsantrasyonla karşılaşabilir.
Gaz dedektörünün nereye monte edileceği bu nedenle önemlidir: ağır gazlar için zemine yakın, kaçak kaynağına yakın ve ölü bölgeleri kapsayacak biçimde.

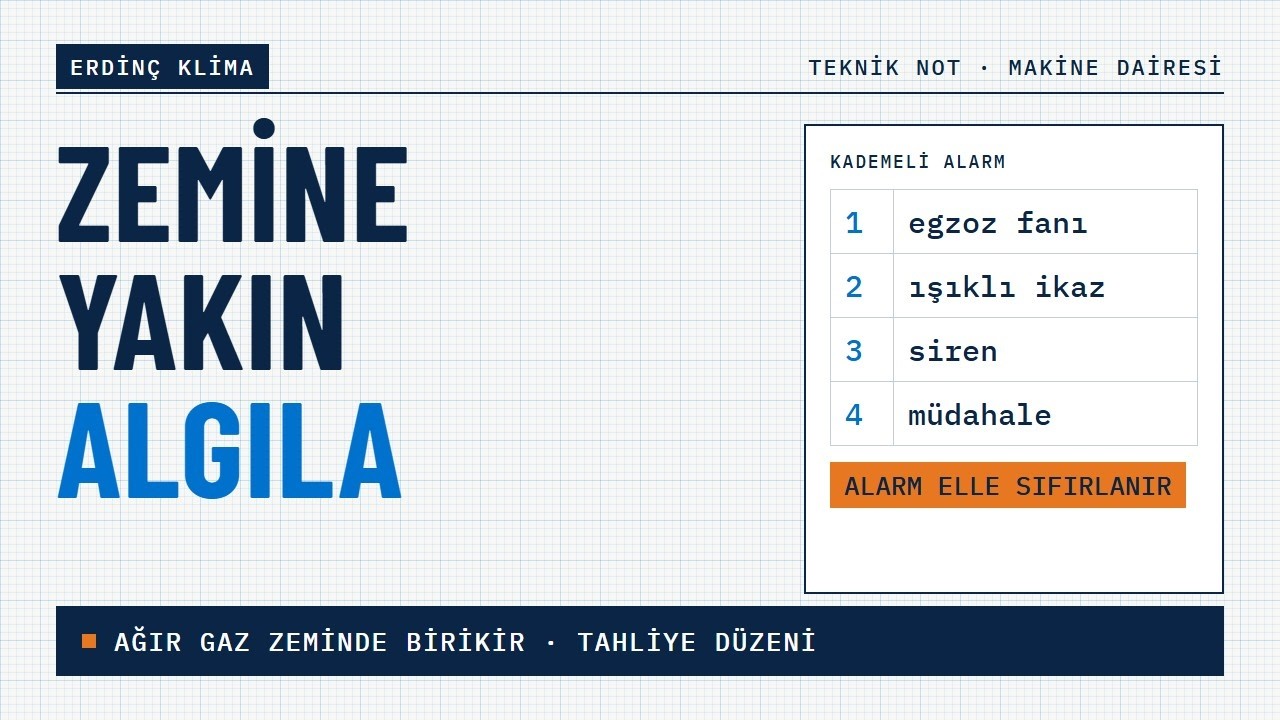

Gaz alarmı hangi sırayla devreye girmelidir?
Kademeli olarak: düşük seviyede önce egzoz fanı acil hıza geçer, ardından içeride ve kapı üstünde ışıklı ikaz başlar, sonra siren çalar. Yüksek seviyede kritik müdahale devreye girer; örneğin aynı odada yanmalı bir cihaz varsa durdurulur.
ÇİZİMİ YATAY KAYDIRIN →
- 1Ağır gaz — HFC/HCFC soğutucular havadan ağırdır; kapalı odada zeminde birikir, dedektör ve egzoz emişi zemine yakın konur
- 2Giriş donanımı — kapı üstünde dışarıdan görülen ışıklı ikaz, kapıyı açmadan okunan uzaktan gösterge, gaz türü ve şarj miktarı levhası, dışarıda solunum cihazı dolabı
- 3Kademeli alarm — düşük seviyede önce egzoz fanı acil hıza, sonra ışıklı ikaz, sonra siren; yüksek seviyede kritik müdahale
- Havalandırma. Düşük seviye alarmda egzoz fanları acil (yüksek hız) moduna geçer ve gazı dışarı atmaya başlar.
- Görsel ikaz. Oda içindeki ve giriş kapısı üzerindeki flaşörler yanar; odaya girmek üzere olan kişi uyarılır.
- İşitsel ikaz. Sirenler çalar, içerideki personel tahliye için uyarılır.
- Kritik müdahale. Yüksek seviye alarmda kesme vanası kapatılabilir; kazan ile soğutma ekipmanı aynı odadaysa yanma prosesi otomatik olarak durdurulur.
Alarm eşikleri gazın türüne ve tesisin koşullarına göre belirlenir. Eşikler, iş sağlığı ve güvenliği maruziyet sınırları ile yerel düzenlemeler dikkate alınarak kontrol panelinde ayarlanır. Sabit bir eşik her tesise uymaz.
Makine dairesinin girişinde neler bulunmalıdır?
Kapı üstünde dışarıdan görülen ışıklı ikaz, içerideki gaz durumunu gösteren uzaktan gösterge, gaz türünü ve şarj miktarını belirten uyarı levhası ve girişin yakınında solunum cihazı dolabı.
- Dış ikaz: alarm yalnızca odanın içinde değil, girişin dışında da görülmelidir. Soğutma güvenlik standartları (ASHRAE 15, EN 378) ikazın hem içeride hem girişte verilmesini öngörür.
- Uzaktan gösterge: kapıyı açmadan içerideki durumu gösteren panel, kişinin alarm anında odaya girmesini önler.
- Uyarı levhası: her girişte gaz türünü, şarj miktarını ve alarm anında ne yapılacağını gösteren levha.
- Solunum cihazı dolabı: oda girişinin dışında, kendinden solunum cihazının (SCBA) durduğu dolap; basıncı ve maskesi düzenli kontrol edilir.
- Elle sıfırlama: alarm, gaz seviyesi düştüğünde kendiliğinden kapanmamalı; nedeni anlaşılıp kayda geçirildikten sonra elle sıfırlanmalıdır.
Acil havalandırma nasıl kurgulanmalıdır?
Egzoz emişi ağır gazın biriktiği zemine yakın seviyeden alınmalı, fan gaz alarmıyla otomatik olarak acil hıza geçmeli ve temiz hava girişi atılan havayı karşılayacak biçimde planlanmalıdır.
Soğutucu gaz havadan ağır olduğu için tavana yakın bir egzoz menfezi kaçağı odadan atmakta yetersiz kalır. Emiş noktası zemine yakın konumlandırılır ve pit gibi alçak bölgeler gerekirse ayrı emişle desteklenir.
Fanın gaz alarmıyla devreye girmesi kontrol panelinin röle çıkışı üzerinden sağlanır. Bu bağlantı devreye alma sırasında ve sonrasında düzenli olarak test edilir; alarm çalışıp fan çalışmıyorsa sistem amacına ulaşmaz.
Egzoz fanı ve siren çıkışlarının fonksiyon testi, kalibrasyon ve yıllık uyum takvimiyle birlikte planlanabilir.
Personel kaçak anında ne yapacağını nereden bilir?
Yazılı bir acil durum talimatından ve yılda en az bir kez yapılan tahliye tatbikatından. Talimat girişte asılı durur; tatbikatta alarm sesi, tahliye yolu, toplanma noktası ve odaya kimin hangi koşulda girebileceği uygulamalı olarak gösterilir.
- Acil durum talimatı: alarm duyulduğunda odayı terk etme, kapıyı kapatma, bakım ekibine haber verme ve odaya solunum cihazı olmadan girmeme kuralı.
- Yıllık tatbikat: alarm simülasyonu ile tahliye ve toplanma; sonuç tutanakla kayda geçirilir.
- Alarm testi: siren, flaşör ve röle çıkışlarının düzenli fonksiyon testi; işletme pratiği olarak üç ayda bir önerilir.
- Bilgilendirme: makine dairesine giren yeni personele ve dış servis ekiplerine kuralların anlatılması.
Güvenlik sistemi denetimde nasıl belgelenir?
Sabit tespit sisteminin kurulum ve yıllık işlevsellik testi kaydı, kalibrasyon sertifikası, alarm geçmişi ve müdahale notları, tatbikat tutanakları ve etiketleme. 500 ton CO₂ eşdeğeri ve üzerindeki ekipmanda sabit sistem kayıtları F-Gaz denetiminde de istenir.
Güvenlik kayıtlarının bir kısmı F-Gaz Yönetmeliği'nden, bir kısmı iş sağlığı ve güvenliği yükümlülüklerinden gelir. İkisini aynı dosyada tutmak, denetimde aynı belgenin iki farklı yerde aranmasını önler.
Sabit tespit sisteminin hangi ekipmanda zorunlu olduğunu ve kontrol periyotlarını ayrı rehberimizde anlattık.
