Chiller Soğutma Sistemi Nedir, Nasıl Çalışır?
Chiller, kapalı çevrimde dolaşan soğutucu akışkanı kullanarak su veya su+glikol karışımını tipik olarak 5–15 °C aralığına soğutan ve bu soğuk sıvıyı tesis içindeki proses ekipmanlarına, klima santrallerine ya da soğutma serpantinlerine dağıtan merkezi bir soğutma ünitesidir. Tek bir cihazda kapasite, kontrol ve verim toparlanır.
Endüstriyel chiller, soğutma çevriminin dört temel aşamasını tek bir gövdede birleştirir: kompresör, kondanser, genleşme valfi ve evaporatör. Soğutucu akışkan bu dört bileşen arasında sürekli faz değişimiyle dolaşarak, sistemden ısıyı çekip dış ortama atar. Erdinç Klima olarak tasarım, montaj, devreye alma ve periyodik bakım süreçlerini bu termodinamik çevrim üzerine kurguluyoruz.
Kompresör
Düşük basınçlı buharı yüksek basınç ve sıcaklığa çıkarır. Sistem verimini doğrudan belirler.
Kondanser
Yüksek basınçlı buharı sıvıya çevirir; ısıyı hava veya kule suyu aracılığıyla dışarı atar.
Genleşme Valfi
Sıvı akışkanın basıncını düşürerek evaporatöre düşük basınç ve sıcaklıkla girmesini sağlar.
Evaporatör
Soğutulacak sudan/glikolden ısı çekerek 5–7 °C besleme sıcaklığını üretir, çevrim baştan başlar.
Tipik Tasarım Parametreleri
- Soğutma Kapasitesi
- 20 kW – 5.000 kW (proje bazında daha yüksek özel çözümler mümkündür)
- Performans Katsayısı (COP)
- 3,5 – 6,5 (kompresör tipine ve çalışma noktasına göre)
- Soğutucu Akışkan
- R-32, R-454B, R-513A, R-1234ze (düşük GWP, F-Gaz uyumlu)
- Çıkış Suyu Sıcaklığı
- 5 °C – 18 °C aralığında ayarlanabilir (proses ihtiyacına göre)
- Kontrol Toleransı
- ±0,5 °C (oransal kontrol vanaları ve inverter kompresör ile)
- Kompresör Tipi
- Pistonlu, scroll, vidalı veya santrifüj — kapasiteye göre seçilir
Performans referansı: TS EN 14511 ve AHRI 550/590 standartları çerçevesinde değerlendirilmektedir.
Hava Soğutmalı mı, Su Soğutmalı Chiller mi?
Doğru chiller seçimi, yalnızca soğutma kapasitesiyle değil; tesis altyapısı, kapasite ölçeği, su kaynağı, alan kısıtı ve enerji maliyetiyle birlikte değerlendirilir. Aşağıdaki tablo iki ana sistemi 9 başlıkta karşılaştırır.
| Kriter | Hava Soğutmalı | Su Soğutmalı |
|---|---|---|
| Tipik kapasite aralığı | 20 – 1.500 kW | 200 – 5.000+ kW |
| COP (tipik) | 2,8 – 4,0 | 4,5 – 6,5 |
| İlk yatırım maliyeti | Daha düşük | Yüksek (kule + boru altyapısı) |
| Soğutma kulesi ihtiyacı | Yok | Zorunlu (açık veya kapalı çevrim) |
| Mekanik oda ayak izi | Çatı/dış alana çıkarılır | Mekanik oda zorunlu, küçük |
| Su tüketimi | Yok | Var (buharlaşma + blöf) |
| Free cooling potansiyeli | Yüksek (kış aylarında) | Sınırlı (kule havuzu üzerinden) |
| Bakım yükü | Düşük – orta | Yüksek (su kalitesi, kule, kondanser) |
| Sıcak iklim performansı | 35 °C üzeri sıcaklıklarda kapasite düşer | Daha stabil |
Tabloyu yatay kaydırarak tüm sütunları görebilirsiniz. Değerler tipik aralıklardır; proje şartlarına göre değişir.
Mevcut soğutma kulesi altyapısı bulunmayan, kapasite ihtiyacı 400 kW'ın altında olan, çatı veya açık alana yerleştirme imkânı olan ve kış aylarında free cooling potansiyelinden yararlanmak isteyen tesisler için ideal.
Kapasite ihtiyacı 500 kW ve üzeri, mekanik oda alanı sınırlı, kule veya merkezi soğutma altyapısı kurulabilen, sürekli çalışan büyük ölçekli üretim tesisleri, AVM'ler ve veri merkezleri için tercih edilir.
Chiller Kompresör Tipleri — Hangi Kapasitede Hangisi?
Chillerin kalbi kompresördür; soğutma kapasitesi, verim ve gürültü seviyesi büyük ölçüde kompresör tipiyle belirlenir. Erdinç Klima saha ekibi, kapasite ihtiyacına ve çalışma rejimine göre doğru kompresör tipini önerir. Aşağıda dört ana tip kısa olarak özetlenmiştir.
Pistonlu
Reciprocating
Klasik krank-biyel mekanizmasıyla çalışır. Küçük – orta kapasiteli sistemlerde, yedek parça erişimi ve servis kolaylığı açısından hâlâ yaygın bir seçenektir.
20 – 150 kWScroll
Spiral
İç içe geçmiş iki spiralin biri sabit, diğeri yörüngesel hareket ederek sıkıştırma sağlar. Sessiz, az titreşimli, yüksek verimli. Pano klima ve orta kapasiteli chillerlerde standart.
30 – 400 kWVidalı
Screw
İki paralel helis vida arasında akışkan sıkıştırılır. Sürekli akış, yüksek COP, geniş kapasite kontrolü (%25–100 modülasyon). Orta – büyük ölçekli endüstriyel tesisler için tercih edilir.
200 – 1.500 kWSantrifüj
Centrifugal
Yüksek hızda dönen çark (impeller) akışkana merkezkaç kuvveti uygular. Manyetik yatak versiyonları yağsız çalışır, sürtünme kayıpları minimumdur. Büyük kapasiteler için en yüksek COP'u sunar.
800 – 5.000+ kWChiller Sistemlerinde Uçtan Uca Saha Hizmeti
Isı yükü analizinden devreye almaya, periyodik bakımdan modernizasyona kadar chiller projelerinizin tüm aşamalarını 20+ yıllık saha deneyimine sahip iklimlendirme ve soğutma teknikerlerimizle yönetiyoruz. Her adım, ölçülebilir performans ve düşük işletme maliyeti hedefiyle planlanır.
Isı Yükü Analizi ve Projelendirme
Üretim süreçlerinizi, ortam koşullarını ve mevcut altyapıyı sahada analiz ediyor; Q = m × c × ΔT formülü ve ASHRAE Handbook referansları ile detaylı ısı yükü hesabı çıkarıyoruz. Çıktı: kapasite, debi, çalışma senaryoları.
Chiller Tipi ve Kapasite Seçimi
Hava veya su soğutmalı, sabit hızlı veya inverter, scroll/vidalı/manyetik kompresör seçenekleri arasından yatırım ve işletme maliyeti analizine en uygun kombinasyonu belirliyoruz. COP ≥ 4,0 hedefiyle ürün listesi sunuyoruz.
Hidrolik Devre Tasarımı
Primer-sekonder devreler, bypass hatları, genleşme tankı boyutlandırma ve pompa seçimi debi/basınç kayıplarına göre dengeli olarak tasarlanır. Yanlış hidrolik = düşük ΔT sendromu ve enerji kaybı.
Montaj, İzolasyon ve Devreye Alma
Chiller yerleşimi, sızdırmazlık testleri (basınç + vakum), buhar bariyerli kauçuk/sac izolasyon, otomasyon entegrasyonu ve performans testleri ile sistemi commissioning protokolü üzerinden teslim ediyoruz.
Periyodik Bakım ve Su Şartlandırma
Aylık genel kontrol + yılda 2 detaylı bakım. Kondanser/eşanjör temizliği, soğutucu gaz analizi, kapalı devre suda iletkenlik, pH, sertlik ve mikrobiyoloji ölçümü ve gerekli kimyasal dozajlama. Sadece 1 mm kireç = %10-15 enerji kaybı.
Arıza Servisi ve Modernizasyon
7/24 acil arıza müdahalesi (WhatsApp hattı). Eski sistemlerde free cooling (serbest soğutma) entegrasyonu, ısı geri kazanım modülü ve inverter retrofit ile mevcut yatırımdan %20-35 enerji tasarrufu sağlanabilir.
Chiller Sistemleri Hangi Tesisler İçin Uygundur?
Endüstriyel proses, kritik altyapı, ticari yapı ve konfor kliması — her segmentin farklı kapasite, kararlılık ve yedeklilik gereksinimleri vardır. Bu farklılıkları doğru cihaz, doğru hidrolik ve doğru otomasyon ile karşılıyoruz.
EndüstriFabrika ve Proses Soğutma

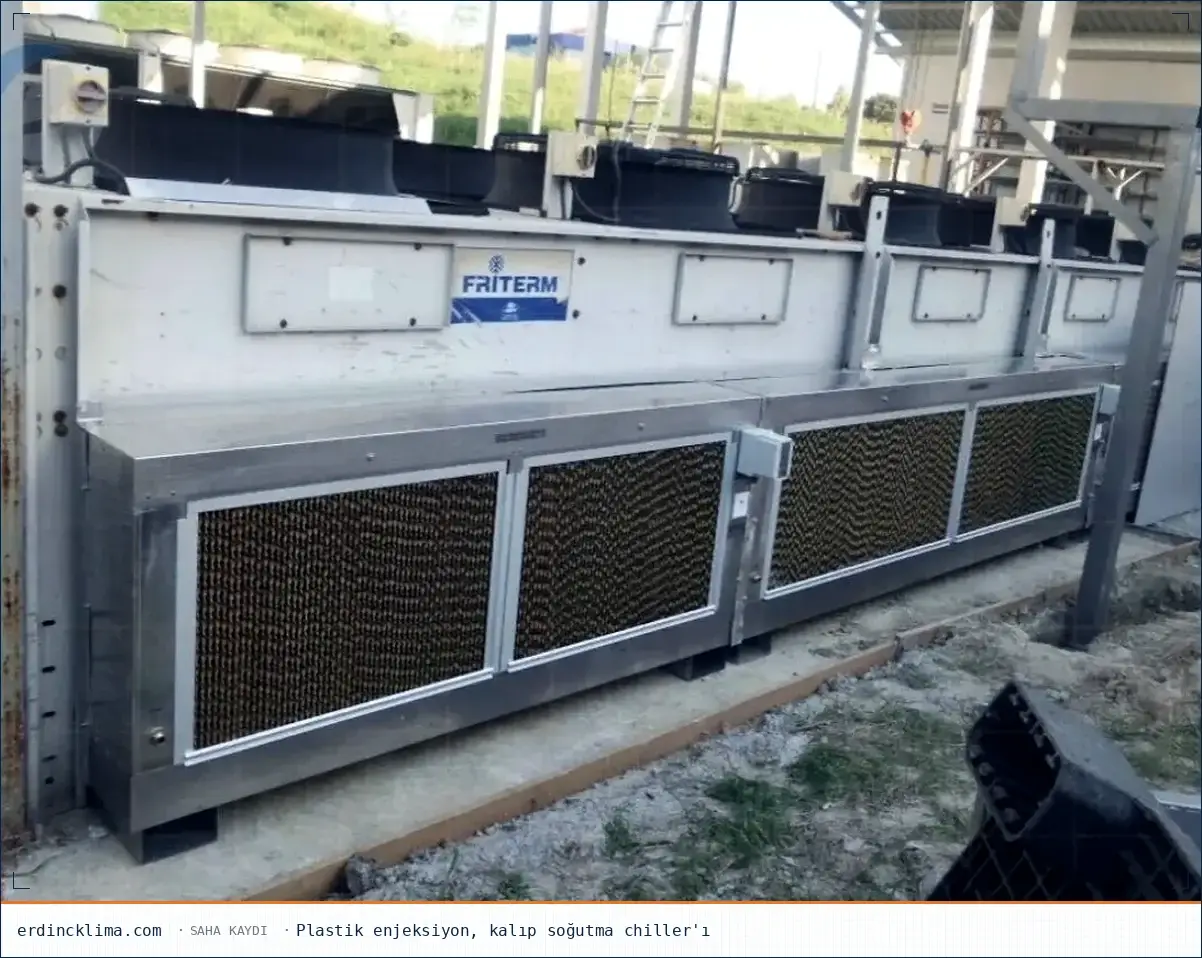

Plastik enjeksiyon, kalıp soğutma, ekstrüzyon, gıda işleme, kimya — kararlı proses sıcaklığı (örn. 7/12 °C) ile kalite ve verim güvencesi.
SağlıkHastane ve Kritik Tesisler
Ameliyathane, laboratuvar, görüntüleme — kesintisiz çalışma için N+1 yedekli sistemler, hassas nem-sıcaklık kontrolü, HEPA filtre uyumlu hidronik altyapı.

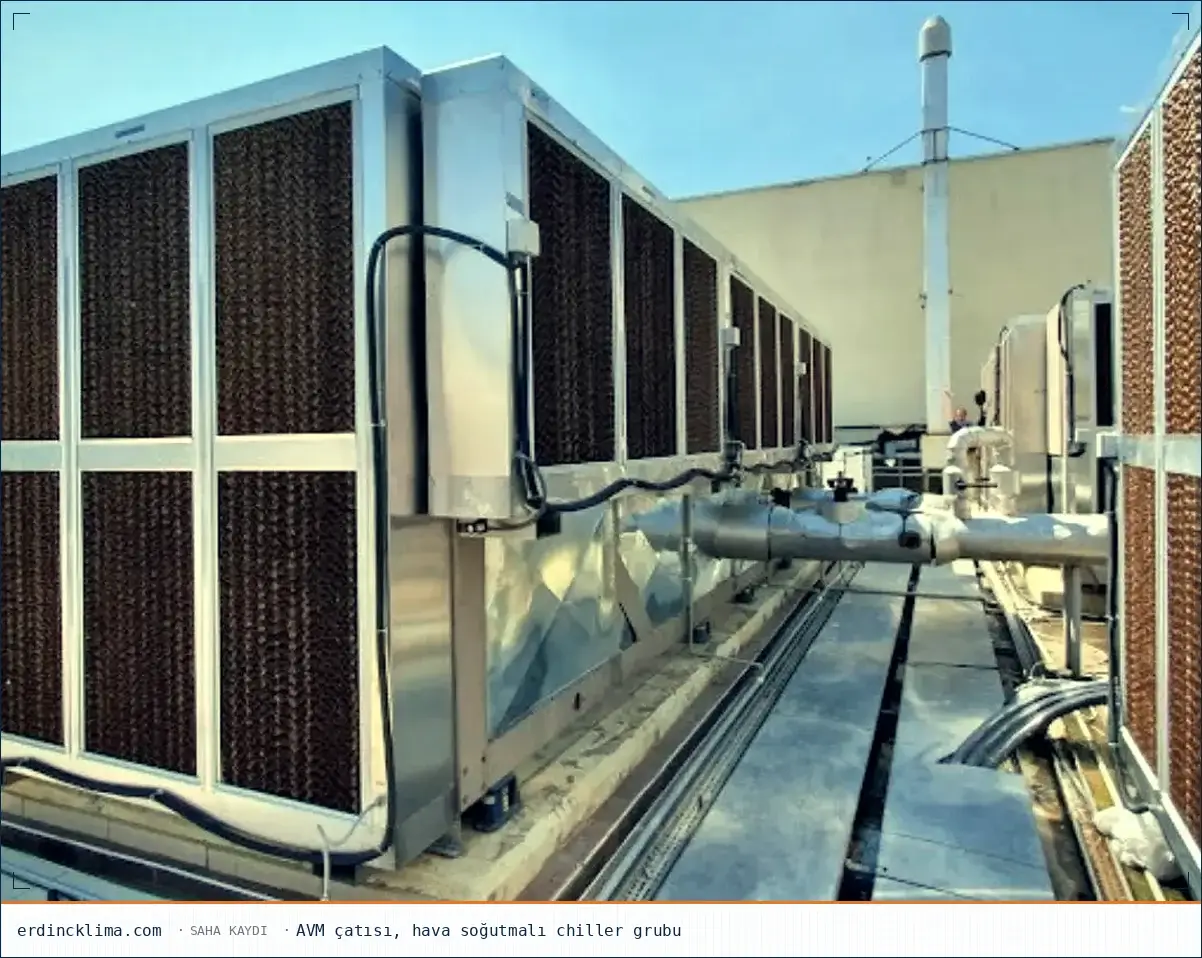

TicariAVM ve İş Merkezleri
Geniş hacimli alanlarda yüksek soğutma yükü, fan-coil ve AHU entegrasyonu, gece düşük yük modu ve otomasyon ile %20-30 enerji tasarrufu.
OtelcilikOtel ve Konaklama Tesisleri
Oda fan-coilleri, lobi AHU'ları, SPA ve restoran ihtiyacı — değişken yüke uyum sağlayan inverter chiller ve yıllık bakım sözleşmesiyle kesintisiz konfor.
Endüstriyel Makine ve Tezgah Soğutmaları
CNC işleme merkezleri, fiber lazer kesim tezgâhları, dalma erozyon makineleri, plastik enjeksiyon kalıpları, indüksiyon ocakları ve kaynak güç kaynakları — bu makinelerin doğru sıcaklıkta tutulması üretim kalitesinin ön şartıdır. Erdinç Klima'nın 20+ yıllık saha deneyiminin temeli bu segmenttir: özel chiller seçimi, montaj, periyodik bakım ve hızlı onarım.
Daldırma Tip Chiller
Immersion Chiller
Evaporatör serpantini doğrudan kesme sıvısı / yağ tankına daldırılır. Tezgah üzerinde minimum yer kaplar, doğrudan temas ile yüksek soğutma verimi sağlar.
- Dalma erozyon (EDM)
- Küçük CNC tezgâhları
- Kalıp deliği işleme
Yağ Soğutma Chiller
Oil Cooler / Hydraulic Oil Chiller
Hidrolik yağ veya kesme yağının sabit sıcaklıkta tutulmasını sağlar. Yağın viskozitesi sabit kalır; tezgah hassasiyeti ve takım ömrü artar.
- CNC freze / torna
- Hidrolik üniteler
- Pres makineleri
Emülsiyon Soğutma Chiller
Coolant / Emulsion Chiller
Su + yağ emülsiyonu (kesme sıvısı) sabit sıcaklıkta dolaşıma alınır. Kesim kalitesi artar, takım ömrü uzar, parça ölçüsel sapması azalır.
- Talaşlı imalat
- Taşlama tezgâhları
- Yüksek hızlı işleme
Fiber Lazer Tezgah Chiller
Fiber Laser Chiller
Fiber lazer kaynağının (rezonatör) ve kesim kafasının yüksek hassasiyetle soğutulması için çift devreli özel chillerler. ±0,5 °C kontrol kritiktir.
- Sac lazer kesim
- Boru lazer kesim
- Lazer kaynak hatları
CNC Tezgah Chiller
CNC Machine Chiller
İşleme merkezlerinde spindle, lineer eksen, hidrolik ünite ve elektrik panosunun aynı anda soğutulduğu çok devreli chiller çözümleri.
- 5 eksen işleme
- Yüksek hızlı freze
- Otomasyon hücreleri
Spindle & Mil Soğutma
Spindle Cooling Unit
Yüksek devirli iş millerinde (>15.000 rpm) rulman bölgesi ısı genleşmesini sınırlandırır. Mikronik tolerans gerektiren işleme için zorunludur.
- HSM işleme
- Hassas takım tezgâhları
- Otomotiv kalıpçılık
Tezgah Chiller Hizmet Kapsamımız
Endüstriyel makine soğutmalarında yalnızca satış değil; tüm yaşam döngüsü hizmeti sağlıyoruz. Bayi-getir-götür modelinde değil, sahada — tezgah başında — çalışıyoruz.
Satış & Tedarik
Tezgahınıza ve kesim rejiminize özel chiller seçimi, marka-bağımsız öneri ve hızlı tedarik.
Periyodik Bakım
Filtre, kondanser, soğutucu akışkan kontrol, su kalitesi takibi. Üretim duruşunu önler.
Hızlı Onarım
Arıza anında yerinde müdahale. Kompresör, kontrol kartı, soğutucu kaçağı, fan motoru — saha onarımı.
Kapasite Aralıkları, COP Değerleri ve Uygulama Eşleştirmesi
Doğru chiller seçimi yalnızca kapasiteye değil; ortam koşullarına, çalışma profiline ve hedef COP'a bağlıdır. Aşağıdaki kapasite-COP eşleştirme tablosu, tipik uygulama segmentleri için referans değerleri sunar (TS EN 14511 ve AHRI 550/590 baz alınmıştır).
| Kapasite Aralığı | Kompresör Tipi | Tipik COP | İdeal Kullanım |
|---|---|---|---|
| 20 – 80 kW | Scroll (Hava Soğutmalı) | 2,8 – 3,5 | Küçük ofis, ticari mağaza, küçük üretim |
| 80 – 250 kW | Scroll Tandem / İnverter Scroll | 3,2 – 4,0 | Orta ölçekli üretim, ofis bloğu, otel |
| 250 – 800 kW | Vidalı (Hava veya Su) | 3,5 – 4,8 | Fabrika proses, AVM, otel kompleksi |
| 800 – 2.000 kW | Vidalı / Manyetik Yataklı | 4,2 – 5,5 | Büyük üretim tesisi, AVM, otel zinciri |
| 2.000 – 5.000+ kW | Manyetik Yataklı Merkezkaç | 5,5 – 6,5+ | Veri merkezi, kampüs, district cooling |
Tabloyu yatay kaydırarak tüm sütunları görebilirsiniz. COP değerleri tam yük şartlarında, 7/12°C ve 35°C dış ortam veya 30/35°C kule koşullarında verilmiştir.
Doğru Tasarlanmış Bir Chiller Sisteminin Ölçülebilir Faydaları
Yüksek Soğutma Yoğunluğu
Tek bir mekanik odadan binlerce metrekarelik üretim alanına kararlı soğutma. Modüler kapasite genişletme (paralel chiller) ile gelecek yatırımlara hazır altyapı.
20 kW – 5.000+ kWHassas Sıcaklık Kararlılığı
Plastik enjeksiyon, laboratuvar veya AHU besleme suyunda ±0,5°C kontrol. PID/Modbus otomasyon ile değişken yükte bile sabit çıkış.
±0,5°C ΔT KontrolEnerji Verimliliği ve Geri Dönüş
İnverter pompalar, manyetik yataklı kompresör ve free cooling entegrasyonu ile yıllık enerji faturasında %15-30 tasarruf — yatırım tipik olarak 3-5 yılda amorti.
%15-30 Tasarruf20+ Yıl Endüstriyel Saha Deneyimi, Tek Bir Sorumluluk Ekibi
2004'ten bu yana endüstriyel HVAC ve soğutma alanında; CNC tezgâhlarından veri merkezlerine, gıda işleme tesislerinden lazer kesim hatlarına onlarca segment için chiller tasarımı, kurulumu ve bakımı yapıyoruz. Sahada çalışan, sertifikalı iklimlendirme ve soğutma teknikerlerimiz projeyi de kuruyor, bakımını da yürütüyor — sorumluluğun bölünmemesi, sahada en sık karşılaştığımız sorunların kaynağıdır.
Standart-Uyumlu Teknik Uygulama
TS EN 14511, AHRI 550/590, ASHRAE 90.1 ve EUROVENT referansları ile dokümante edilmiş hesap raporu.
F-Gaz ve EKOMVET Yetkisi
Soğutucu akışkan operasyonları için sertifikalı teknisyen kadrosu, AB 517/2014 ve TR F-Gaz Yönetmeliği uyumu.
7/24 Saha Arıza Hattı
WhatsApp birinci kademe destek + acil saha intervansiyonu, kritik tesisler için yedek parça stok güvencesi.
Ölçülebilir Performans Raporu
Commissioning sonrası performans testi, yıllık enerji izleme ve önerilen modernizasyon planı ile dokümante çıktı.
Chiller Soğutma Sistemleri Hakkında Merak Edilenler
Tesis yöneticileri ve satın alma sorumlularının chiller projelendirme ve bakım sürecinde en sık sorduğu sorular ve sahadan gelen kısa yanıtlar.
-
Hava soğutmalı chiller'lar kondanser tarafında dış havayı kullanır, genellikle çatıya veya dış alana yerleştirilir ve soğutma kulesi gerektirmez. Kurulumları daha pratiktir; tipik COP 2,8 – 4,2 arasındadır.
Su soğutmalı chiller'lar ise bir soğutma kulesiyle birlikte çalışır. İlk yatırım daha maliyetli olsa da, özellikle 500 kW üstü kapasitelerde %15-25 daha yüksek COP (tipik 4,5 – 6,5) sunar ve mekanik oda ayak izi daha kompakttır. Veri merkezleri ve büyük tesisler için tercih edilir.
-
Chiller kapasitesi tahmini değil, teknik hesapla belirlenir. Soğutulacak suyun debisi (m³/h), giriş-çıkış sıcaklık farkı (ΔT) ve akışkanın özgül ısısı dikkate alınarak Q = m × c × ΔT formülü ile net soğutma yükü (kW) hesaplanır.
Buna ek olarak prosesin ısı kazanımları, ekipman ısı yayımları, dış zarf yükleri ve eş zamanlı çalışma katsayıları (diversity factor) eklenir. Pik yükler için %10-20 emniyet payı bırakılır. Doğru çıktı: kapasite (kW), debi (m³/h), basınç düşümü (kPa).
-
COP (Coefficient of Performance), soğutma kapasitesinin (kW) tüketilen elektrik gücüne (kW) oranıdır — boyutsuz bir değerdir. Örneğin COP 4,0 olan bir chiller, 1 kW elektrik tüketerek 4 kW soğutma üretir.
Endüstriyel chiller'larda hedef aralık 3,5 – 6,5 arasındadır. Manyetik yataklı (oil-free) merkezkaç chiller'lar 6,0+ COP elde edebilir. COP arttıkça yıllık enerji faturası doğru orantılı olarak düşer. TS EN 14511 standardı, COP'un nasıl ölçüleceğini tanımlar.
-
Chiller içindeki plaka veya boru tipi eşanjörler ısı transferi için 0,3 – 1,5 mm kalınlığında hassas yüzeylere sahiptir. Suda bulunan kireç (kalsiyum karbonat), korozyon ürünleri ve biyolojik üreme (bakteri, yosun) bu yüzeyleri kaplayarak ısı transfer verimini düşürür.
Veri olarak: sadece 1 mm kireç tabakası, kompresörün %10-15 daha fazla elektrik harcamasına neden olur. Bu yüzden kapalı devre suda iletkenlik (μS/cm), pH (8,0 – 9,5 ideal), toplam sertlik (°dH) ve mikrobiyolojik kontrol düzenli yapılmalı, gerekirse kimyasal su şartlandırma dozajlanmalıdır.
-
Bakım sıklığı çalışma profiline göre değişir:
- 7/24 endüstriyel prosesler: Aylık genel kontrol (filtre, kondanser, basınç değerleri) + yılda en az 2 detaylı bakım (kompresör, gaz analizi, eşanjör temizliği, su analizi).
- Sezonluk konfor klima sistemleri: Yaz sezonu öncesi (Nisan-Mayıs) ağır bakım + sezon sonunda kapatma kontrolü.
- Kritik tesisler (hastane, veri merkezi): Aylık tam denetim, vibrasyon ve termal görüntüleme dahil prediktif bakım.
Düzenli bakım yapılan chiller sistemlerinin ekonomik ömrü 18-22 yıla kadar uzar; bakımsız sistemlerde bu süre 8-12 yıla iner.
-
Free cooling (serbest soğutma), dış hava sıcaklığı sistemin gerek duyduğu su sıcaklığının altına düştüğünde, kompresörü devre dışı bırakarak sadece fanlarla soğutma yapma prensibidir. Dış sıcaklık 10°C ve altına indiğinde devreye girer.
İstanbul iklimi için yıllık ~2.500 – 3.500 saat free cooling potansiyeli vardır. Veri merkezi gibi 7/24 çalışan tesislerde yıllık enerji tüketiminin %20-40'ı bu yöntemle karşılanabilir. Entegrasyon: glikol katkılı sistem suyu + free cooling coil + by-pass otomasyonu. Mevcut chiller'lara retrofit modülü olarak da eklenebilir.
-
Yeni nesil endüstriyel chiller'larda düşük GWP (Global Warming Potential) akışkanlar tercih edilir: R-32 (GWP 675), R-454B (GWP 466), R-513A (GWP 631) ve R-1234ze (GWP 7). Eski sistemlerde hâlâ R-410A veya R-134a kullanılmaktadır ancak bunlar kademeli olarak fazlandırılıyor.
Türkiye'de F-Gaz Yönetmeliği (2022) ve AB 517/2014 doğrultusunda; 5 ton CO₂ eşdeğeri üzeri ekipmanlarda yıllık sızıntı kontrolü, sertifikalı teknisyen müdahalesi ve EKOMVET kayıtlı işletmeci şartı vardır. Erdinç Klima sertifikalı kadrosuyla F-Gaz mevzuatına uyumlu operasyon sağlar.
-
Evet — 10-15 yaşındaki chiller sistemlerinin büyük bölümü tam yenileme yerine modernizasyon ile %20-35 enerji tasarrufu sağlayacak şekilde iyileştirilebilir. Tipik retrofit modülleri:
- İnverter pompa dönüşümü (sabit hızdan değişken hıza)
- Free cooling coil ekleme
- Isı geri kazanım modülü (kondanserdeki atık ısıyı kullanım suyuna)
- Modbus/BMS otomasyon entegrasyonu ve uzaktan izleme
- Su şartlandırma ile eşanjör verim restorasyonu
Modernizasyon yatırımı, yeni cihaz maliyetinin %25-40'ı civarında olur ve tipik geri dönüş süresi 2-3 yıldır.
Sorunuz listede yok mu? Tesisinize özel bir senaryo için uzman teknikerimizden ücretsiz görüş alın — 24 saat içinde geri dönüş.
