Doğal Aydınlatma — Gün Işığını Çatıdan Üretim Alanına Taşıyan Tüpler
Çatıdaki kubbe gün ışığını yakalar, yüksek yansıtıcılı tüp iç mekâna taşır, difüzör kamaşmasız dağıtır; hareketli parça ve elektrik yoktur. Erdinç Klima, Sunvia sistemlerini aydınlık hedefine göre hesaplar, çatı tipine uygun monte eder ve bakımını yapar.
Gün ışığı hesaplama aracı →Telefon ve WhatsApp danışmanlığı ücretsizdir · 20+ yıl deneyim · Sunvia yetkili çözüm ortağı
- Sistem
- Kubbe · yansıtıcı tüp · difüzör
- Hedef
- EN 12464-1 aydınlık seviyesi
- Enerji
- Yok · hareketli parça yok
- Saha ekibi
- 30 dk · Anadolu Yakası
Gün ışığı tüpü, çatıya monte edilen akrilik kubbeyle yakalanan güneş ışığını yüksek yansıtıcılı bir tüp içinden iç mekâna taşıyan ve difüzörle homojen dağıtan pasif aydınlatma sistemidir; elektrik tüketmez, hareketli parçası yoktur. Şeffaf çatı ışıklığından farkı, yazın sera etkisi yaratmadan ve UV'yi filtreleyerek ışık taşımasıdır. Fabrika, depo, spor salonu, süpermarket ve okul gibi gündüz çalışan geniş alanlarda yapay aydınlatma ihtiyacını gündüz saatlerinde büyük ölçüde ortadan kaldırır. Erdinç Klima, Sunvia yetkili çözüm ortağı olarak aydınlık hedefine göre tüp adedi ve çapını hesaplar, sandviç panel, trapez sac veya beton çatıya sızdırmaz montaj yapar ve bakımını üstlenir.
Hangi durumdasınız?
Dört durumdan birini seçin; her satır sizi doğrudan ilgili adıma götürür. Kararsızsanız çatı tipi ve taban alanıyla WhatsApp'tan yazın; danışmanlık ücretsizdir.
Taban alanı, tavan yüksekliği, çatı kalınlığı ve hedef lüks değeriyle tüp adedi, çapı ve yerleşimi hesaplanır.
Güneş açısı, çatı kalınlığı ve model çapıyla iç mekân aydınlığını canlı gösteren simülatör.
Çatı tipine uygun montaj elemanları, tüp adedi ve yerleşim planıyla tedarik ve montaj teklifi hazırlanır.
Gün ışığı tüpleri, Roda tahliye kapakları ve Lamilux ışık bandı aynı çatı projesinde birlikte planlanır.
Alanınızı seçin, ölçüyü girin, tüp adedini görün
Çizimlerden aydınlatılacak alana benzeyeni seçin; genişlik × uzunluk × tavan yüksekliği girin. Araç hedef aydınlık düzeyine göre Sunvia tüp adedini ve yerleşim aralığını anında hesaplar.
Aydınlatılacak alan hangisine benziyor?
Fotoğrafa dokunun. Alan tipi, çalışma düzlemindeki hedef aydınlık düzeyini (lüks) belirler.
Alan ölçüleri ve çatı
Yaklaşık değer yeterlidir; kesin ölçü çatı keşfinde alınır.
Model önerisi için katalog kesiti
Tüp adedi 10.000 lm katalog baz değeriyle hesaplanır; model, alan tipine ve tavan yüksekliğine göre önerilir.
| Model | Tüp çapı | Tipik aydınlatma alanı | Uygun mekân |
|---|---|---|---|
| SV 250 | 250 mm | 15 – 20 m² | Ofis, koridor, banyo, küçük atölye |
| SV 550 | 550 mm | 30 – 35 m² | Mağaza, toplantı salonu, okul, ofis |
| SV 900 | 900 mm | 50 – 60 m² | Fabrika, depo, AVM, spor salonu, yüzme havuzu |
Ön boyutlandırma
Seçiminizle birlikte anında güncellenir.
Ön boyutlandırmadır. Kesin tüp adedi, model ve yerleşim DIALux simülasyonu ve çatı keşfiyle belirlenir; çatı kaplaması, kiriş aralığı ve tüp boyu sonucu değiştirebilir.
Gün ışığı tüpü nasıl çalışır?
Çatıdaki kubbe düşük açılı güneş ışığını da yakalar; ışık, iç yüzeyi yüksek yansıtıcılı tüp içinde çoklu yansımayla tavan yüksekliğini aşarak iner; tavandaki difüzör ışığı kamaşma yapmadan geniş açıyla dağıtır. UV filtrelenir, ısı geçişi şeffaf çatıya göre sınırlıdır.
Nasıl çalışır: bileşenler ve tablo
Sistemde hareketli parça, kablo veya lamba yoktur; gün ışığı olduğu sürece çalışır. Aydınlık seviyesi güneş açısına ve bulutluluğa göre değişir; bu yüzden tasarım EN 12464-1 hedef lüks değerine ve yıllık ortalama gün ışığına göre yapılır, yapay aydınlatma gün ışığı sensörüyle otomatik kısılır.
Şeffaf çatı ışıklığı (skylight) ışıkla birlikte ısıyı da içeri alır ve yazın sera etkisi yaratır; gün ışığı tüpü ısı geçişini sınırlar. LED armatür sürekli enerji tüketir; tüp ise yatırımdan sonra tüketmez. Üçü birlikte kullanıldığında en verimli sonuç alınır: gündüz tüp, akşam ve bulutlu saatlerde sensörlü LED.
| No | Bileşen | İşlev |
|---|---|---|
| 1 | Çatı kubbesi | Gün ışığını düşük güneş açısında da yakalar; UV filtreli akrilik. |
| 2 | Çatı flanşı | Sandviç panel, trapez sac veya beton çatıya sızdırmaz geçiş. |
| 3 | Yansıtıcı tüp | Yüksek yansıtmalı iç yüzey; düz ve açılı parçalarla tavan yüksekliğini aşar. |
| 4 | Difüzör | Tavanda ışığı homojen ve kamaşmasız dağıtır; yoğuşma kontrollü. |
| 5 | Gün ışığı sensörü (isteğe bağlı) | Yapay aydınlatmayı gün ışığına göre kısar veya kapatır. |
Kaç tüp, hangi çap?
Tüp adedi ve çapı üç veriden çıkar: taban alanı ve hedef aydınlık seviyesi (EN 12464-1'e göre işin türü), tavan yüksekliği ve çatı kalınlığı (tüp uzunluğu) ve konum-yönelim ile yıllık gün ışığı. Hesap sonucu yerleşim planına dönüştürülür.
Adım adım seçim ve hesap
- ADIM 1
Hedef aydınlık ve alan
İşin türüne göre EN 12464-1 lüks hedefi belirlenir (depo, üretim, spor salonu farklıdır); taban alanı ve kullanım saatleri alınır.
- ADIM 2
Tüp uzunluğu ve çap
Tavan yüksekliği ve çatı kalınlığından tüp uzunluğu, açı parçaları ve ışık kaybı hesaplanır; çap ve model buna göre seçilir.
- ADIM 3
Yerleşim ve çatı detayı
Homojen dağılım için tüp aralıkları, çatı aşıkları ve mevcut tesisatla çakışma kontrolü; sandviç panel, trapez sac veya beton için flanş ve sızdırmazlık detayı.
Bulutlu günlerde ve akşam saatlerinde aydınlık düşer; tüp yapay aydınlatmanın yerini tümüyle almaz, gündüz ihtiyacını karşılar. Gün ışığı sensörlü otomasyonla LED armatürler yalnızca gerektiğinde yanar; hesap ve teklif bu birlikte çalışmaya göre yapılır.
Gün ışığı tüpü, LED armatür, şeffaf çatı
Üç çözümün farkı enerji tüketimi, ısı geçişi ve ışık kalitesindedir. Aşağıdaki föy karşılaştırır; en iyi sonuç gündüz tüp, gerektiğinde sensörlü LED birlikteliğidir.
Tabloyu aç: Aydınlatma çözümleri
| Kriter | Sunvia gün ışığı tüpü | LED armatür | Şeffaf çatı (skylight) |
|---|---|---|---|
| Enerji tüketimi | Yok (pasif) | Sürekli | Yok |
| Isı geçişi | Sınırlı; UV filtreli | Armatür ısısı | Yüksek; yazın sera etkisi |
| Işık kalitesi | Doğal, difüzörle homojen | Sabit, renk sıcaklığına bağlı | Doğrudan; kamaşma ve gölge |
| Gece / bulutlu | Yetersiz; LED ile tamamlanır | Tam | Yetersiz |
| Çatı sızdırmazlığı | Flanşlı montaj; küçük açıklık | Çatıya müdahale yok | Büyük açıklık; detay hassas |
| Uygun alan | Fabrika, depo, spor salonu, market, okul | Her alan (gece, vardiya) | Atriyum, koridor |
Nerelerde kullanılır?
Gündüz çalışan, yüksek tavanlı ve geniş alanlar. İlk kare kendi uygulamamızdan; üretim, depo ve market yerleşimi şemada, saha fotoğrafları geldikçe şemanın yanına eklenir.
ÇİZİMİ YATAY KAYDIRIN →
- 1Üretim tesisi — gündüz vardiyasında tezgah üstü aydınlık gün ışığından; renk algısı doğal
- 2Lojistik depo — raf koridorları boyunca düzenli yerleşim; forklift trafiğinde homojen aydınlık
- 3Süpermarket ve yapı market — satış alanında gün ışığı; ürün renkleri doğal, mesai boyunca armatür kısılır

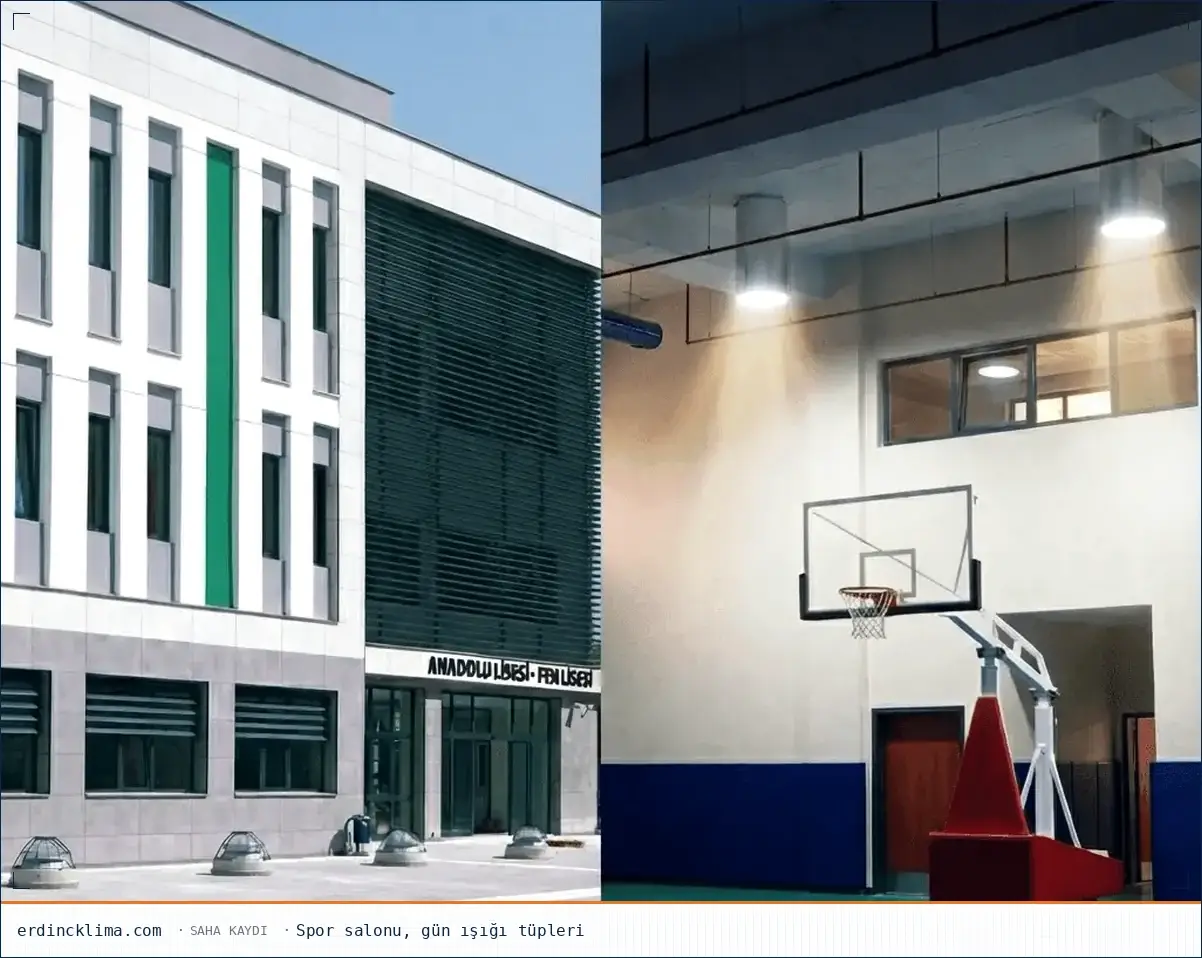

Spor salonu ve okul
Yüksek tavanlı salonda kamaşmasız gün ışığı; ders saatlerinde armatürler kapalı.
Hesap, çatı montajı ve bakım tek ekipten
Erdinç Klima 2004'ten beri çatı üstü HVAC işleri yapar; Sunvia yetkili çözüm ortağıdır. Gün ışığı hesabını yapan ekip çatıyı keser, sızdırmazlığı sağlar ve bakımını sürdürür.
Ayrıntıları göster
Aydınlık hedefine göre hesap
Tüp adedi metrekare çarpanıyla değil, EN 12464-1 lüks hedefi, tavan yüksekliği ve yönelimle hesaplanır; sonuç yerleşim planı olarak teklife eklenir.
Çatı tipine uygun montaj
Sandviç panel, trapez sac ve beton çatı için ayrı flanş ve yalıtım detayı; çatı üstü HVAC deneyimiyle sızdırmazlık ve mekanik dayanım.
Aynı çatıda bütünleşik proje
Gün ışığı tüpleri, duman tahliye kapakları ve ışık bandı aynı çatı planında; tesisat çakışmaları baştan çözülür.
Periyodik bakım
Kubbe temizliği, conta ve flanş kontrolü, difüzör yoğuşma kontrolü; yapay aydınlatma sensör ayarlarının gözden geçirilmesi.
Hizmet süreci hakkında
Aşağıdaki sorular keşif, montaj ve bakım sürecine ilişkindir. Işık fiziği, model karşılaştırması ve tasarruf hesabı rehber ve simülatörde ayrıntılı gösterilir.
Çatınız için tüp adedini ve yerleşimi birlikte belirleyelim
Taban alanı, tavan yüksekliği, çatı tipi ve işin türünü iletin; aydınlık hesabı yapılır, tüp adedi, çapı, yerleşim planı ve montaj takvimiyle teklif hazırlanır. Mevcut sistem için bakım talebi de aynı kanaldan alınır.
