Veri Merkezi Soğutma — Sunucu Kabinini 7/24 Aynı Sıcaklıkta Tutan Sistemler
Server odası ısındığında donanım değil, iş durur. Erdinç Klima rack başına IT yükünü hesaplar, hassas kontrollü klima, InRow soğutma veya mikro veri merkezi kabininden uygun mimariyi seçer, koridor kapatmayla hava karışımını keser, monte eder ve bakımını sürdürür.
Rittal IT soğutma ve LCP dokümanları →Telefon ve WhatsApp danışmanlığı ücretsizdir · 20+ yıl deneyim · Rittal Servis Partneri
- Kabin girişi
- 18 – 27 °C (ASHRAE TC 9.9)
- Kontrol
- ±1 °C · ±%5 bağıl nem
- Yedeklilik
- N+1 · 2N
- Saha ekibi
- 30 dk · Anadolu Yakası
Veri merkezi soğutması, sunucu kabinlerinin girişinde sıcaklığı ve bağıl nemi kesintisiz ve homojen tutmak için tasarlanan hassas kontrollü (precision) iklimlendirmedir; konfor klimasından farkı 7/24 çalışma, yüksek duyulur ısı oranı ve nem kontrolüdür. Rack başına IT yüküne göre üç mimari vardır: oda bazlı hassas klima (CRAC/CRAH), kabin sıraları arasına giren InRow/InRack soğutma (Rittal LCP) ve soğutma, UPS, izleme ve söndürmeyi tek kabinde toplayan mikro veri merkezi. Sıcak-soğuk koridor kapatma hava karışımını keser ve enerji tüketimini düşürür. Erdinç Klima Rittal yetkili servisi ve Cosmotec by STULZ çözüm ortağı olarak analiz, tasarım, montaj ve bakımı tek ekipten yürütür.
Hangi durumdasınız?
Dört durumdan birini seçin; her satır sizi doğrudan ilgili adıma götürür. Kararsızsanız kabin sayısı ve toplam IT gücüyle WhatsApp'tan yazın; danışmanlık ücretsizdir.
IT yükü ölçülür, hava akışı ve koridor düzeni incelenir; ek hassas klima, koridor kapatma veya kör panel ile çözüm teklif edilir.
Rack başına kW, yedeklilik (N+1 / 2N) ve büyüme planına göre CRAC, InRow veya hibrit mimari projelendirilir.
Soğutma, UPS, izleme ve yangın söndürme tek kabinde: Rittal mikro veri merkezi anahtar teslim kurulur.
Hassas klima ve InRow ünitelerinde periyodik bakım; gaz miktarı kapsamdaysa sızıntı kontrolü ve EKOMVET kaydı.
Odanızı seçin, kabin yükünü girin, soğutma kapasitesini görün
Çizimlerden odanıza benzeyeni seçin; kabin adedi ile kabin başına kW'ı, oda için genişlik × uzunluk × yükseklik ölçüsünü girin. Araç tasarım soğutma yükünü, güç yoğunluğunu ve uygun çözüm tipini anında hesaplar, sonucu WhatsApp mesajına hazır yazar.
Alanınız hangisine benziyor?
Çizime dokunun. Seçim, kabin başına ısı yükünü ve tipik oda ölçüsünü aşağıdaki alanlara doldurur; üzerine yazabilirsiniz.
Birinci kare kendi uygulamamızdan, diğer üç kare üretici ürün görünümüdür. Varsayılan kabin yükleri föydeki mimari aralıklarından alınmıştır.
Kabin ve oda ölçüsü
Yaklaşık değer yeterlidir; kesin ölçü ve fiili tüketim saha keşfinde alınır.
Toplam BT yükünü biliyorum
Ölçülmüş veya PDU'dan okunmuş bir değeriniz varsa doğrudan girin.
Hesapta kullanılan aralıklar
Kabin başına yük aralıkları ve mimari karşılıkları; marka ve model seçimi IT yükü analizinden sonra yapılır.
| Mimari | Uygun kabin yükü | Nerede |
|---|---|---|
| Oda bazlı hassas klima | 3 – 8 kW / kabin | Oda çevresinde, yükseltilmiş döşeme veya kanalla |
| Sıra içi / kabin içi soğutma | 10 – 55 kW / kabin | Kabin sırasının içinde veya kabinin yanında |
| Tek korumalı kabin | 5 – 20 kW | Şube, uç nokta, proses alanı içindeki BT kabini |
Ön boyutlandırma
Seçiminizle birlikte anında güncellenir.
- Yardımcı yük payı (UPS, aydınlatma, zarf): ×1,20 — tasarım yükü = BT yükü × 1,20
- Yedeklilik: (N+1)/N — N = planlanan ünite sayısı; N=2 için ×1,50
- < 1,5 kW/m² — kabin içi veya sıra sonu çözüm yeterli
- 1,5 – 4 kW/m² — sıra içi (in-row) soğutma
- > 4 kW/m² — kapalı koridor + sıra içi soğutma
Ön boyutlandırmadır. Kesin kapasite, ünite adedi, hava akışı ve koridor düzeni saha keşfinde belirlenir; kabin doluluk planı, yükseltilmiş döşeme yüksekliği ve dış hava koşulları sonucu değiştirebilir.
Bu yoğunluğa benzer 2 uygulama
Veri merkezi soğutması nasıl çalışır?
Sunucular soğuk havayı önden çeker, sıcak havayı arkaya atar. Hassas klima soğuk havayı yükseltilmiş döşeme veya kanalla soğuk koridora verir, sıcak koridordan dönen havayı alır. Koridor kapatma iki havanın karışmasını engeller; InRow üniteler ısıyı kaynağında, kabin sırasının içinde yakalar.
Nasıl çalışır: bileşenler ve tablo
Hassas klima (CRAC/CRAH) konfor klimasından farklıdır: 7/24 sürekli çalışmaya tasarlanır, duyulur ısı oranı yüksektir (nemi gereksiz yere almaz), EC fan ve elektronik genleşme valfiyle ±1 °C / ±%5 bağıl nem toleransında kontrol eder. Kabin başına yük arttıkça (yüksek yoğunluk) oda bazlı soğutma yetersiz kalır; InRow / InRack soğutma (Rittal LCP) kabin sıralarının arasına veya kabinin içine monte edilerek ısıyı kaynağında alır.
Yedeklilik (N+1, 2N) tasarımın parçasıdır: bir ünite arızalandığında kalanlar yükü taşır. İzleme sistemi sıcaklık, nem ve alarmı BMS'e veya uzaktan izlemeye taşır. Dış hava uygun olduğunda serbest soğutma (free cooling) kompresör çalışmasını azaltır.
| Mimari | Nerede | Uygun kabin yükü | Not |
|---|---|---|---|
| Hassas klima (CRAC / CRAH) | Oda çevresinde, yükseltilmiş döşeme veya kanalla | 3 – 8 kW / kabin | Server odası ve orta ölçek; koridor kapatmayla verim artar |
| InRow / InRack (Rittal LCP) | Kabin sırasının içinde veya kabin yanında | 10 – 55 kW / kabin | Yüksek yoğunluk, HPC; hava karışımı en az |
| Mikro veri merkezi | Tek kabin: soğutma + UPS + izleme + söndürme | 5 – 20 kW | Şube, uç nokta, korumalı kabin (yangın, su, toz) |
Kapasite ve mimari nasıl belirlenir?
Kapasite IT yükünden çıkar: rack başına güç tüketimi toplamı, yedeklilik ve büyüme payı. Mimari, kabin başına yoğunluğa ve odanın yapısına göre seçilir; koridor kapatma ve izleme tasarımın parçasıdır.
Adım adım seçim ve hesap
- ADIM 1
IT yükü ve yedeklilik
Rack başına kW, toplam IT gücü, hedeflenen yedeklilik (N+1, 2N) ve 3–5 yıllık büyüme senaryosu alınır; ASHRAE TC 9.9 giriş koşulları hedeflenir.
- ADIM 2
Mimari ve cihaz seçimi
Kabin başına düşük yoğunlukta CRAC/CRAH, yüksek yoğunlukta InRow/InRack; şube için mikro veri merkezi. Serbest soğutma imkânı değerlendirilir.
- ADIM 3
Hava akışı ve izleme
Kabin yerleşimi, sıcak-soğuk koridor kapatma, kör paneller ve perfore kapaklar; sıcaklık-nem sensörleri, alarm ve BMS / uzaktan izleme bağlantısı.
Konfor kliması server odası için uygun değildir: mevsimsel çalışmaya tasarlanmıştır, nem kontrolü yoktur ve duyulur ısı oranı düşüktür. Küçük odalarda bile en az iki hassas ünite (N+1) veya çift devreli tek ünite planlanmalıdır.
Hangi markalar, hangi ürün grupları?
Erdinç Klima Rittal yetkili servisi ve Cosmotec by STULZ çözüm ortağıdır. Aşağıdaki föy ürün gruplarını ve uygun kullanımı özetler; model seçimi IT yükü analizine göre yapılır.
Tabloyu aç: IT soğutma ürün grupları
| Marka | Ürün grubu | Öne çıkan özellik | Uygun kullanım |
|---|---|---|---|
| Rittal | LCP Rack / Inline · Blue e+ IT | Kabin içi ve sıra içi sıvı soğutma, yüksek yoğunluk; yetkili servis ve yedek parça | HPC, kolokasyon, yüksek yoğunluklu kabinler |
| Rittal | Mikro veri merkezi | Soğutma, UPS, izleme ve söndürme tek korumalı kabinde | Şube, uç nokta (edge), küçük server odası |
| Cosmotec by STULZ | Hassas kontrollü klima (CRAC) | EC fan, elektronik genleşme, nem kontrolü; STULZ hassas soğutma birikimi | Server odası, orta ölçek veri merkezi |
| Erdinç Klima uygulama | Koridor kapatma ve izleme | Sıcak/soğuk koridor kapatma, kör panel, sensör ve BMS entegrasyonu | Mevcut odaların iyileştirilmesi |
Nerelerde kullanılır?
İlk kare kendi uygulamamızdan; üç kare üretici (Rittal) ürün görünümüdür; soğuk koridor uygulaması kesit şemasında, saha fotoğrafı geldikçe şemanın yanına eklenir.
ÇİZİMİ YATAY KAYDIRIN →
- 1Besleme — hassas klima soğuk havayı yükseltilmiş döşeme altına basar; perfore karolar yalnızca soğuk koridorda bulunur
- 2Koridor kapatma — kapı ve tavan paneliyle soğuk ve sıcak hava karışmaz; her kabin girişi homojen sıcaklıkta kalır
- 3Dönüş — sunucuların arkaya attığı sıcak hava tavandan klimaya döner; sıcaklık farkı büyüdükçe verim artar, PUE düşer
Kurumsal server odası
Sunucu kabinleri ve hassas soğutma ünitesi; sıcaklık sapmasında hızlı uyarı.

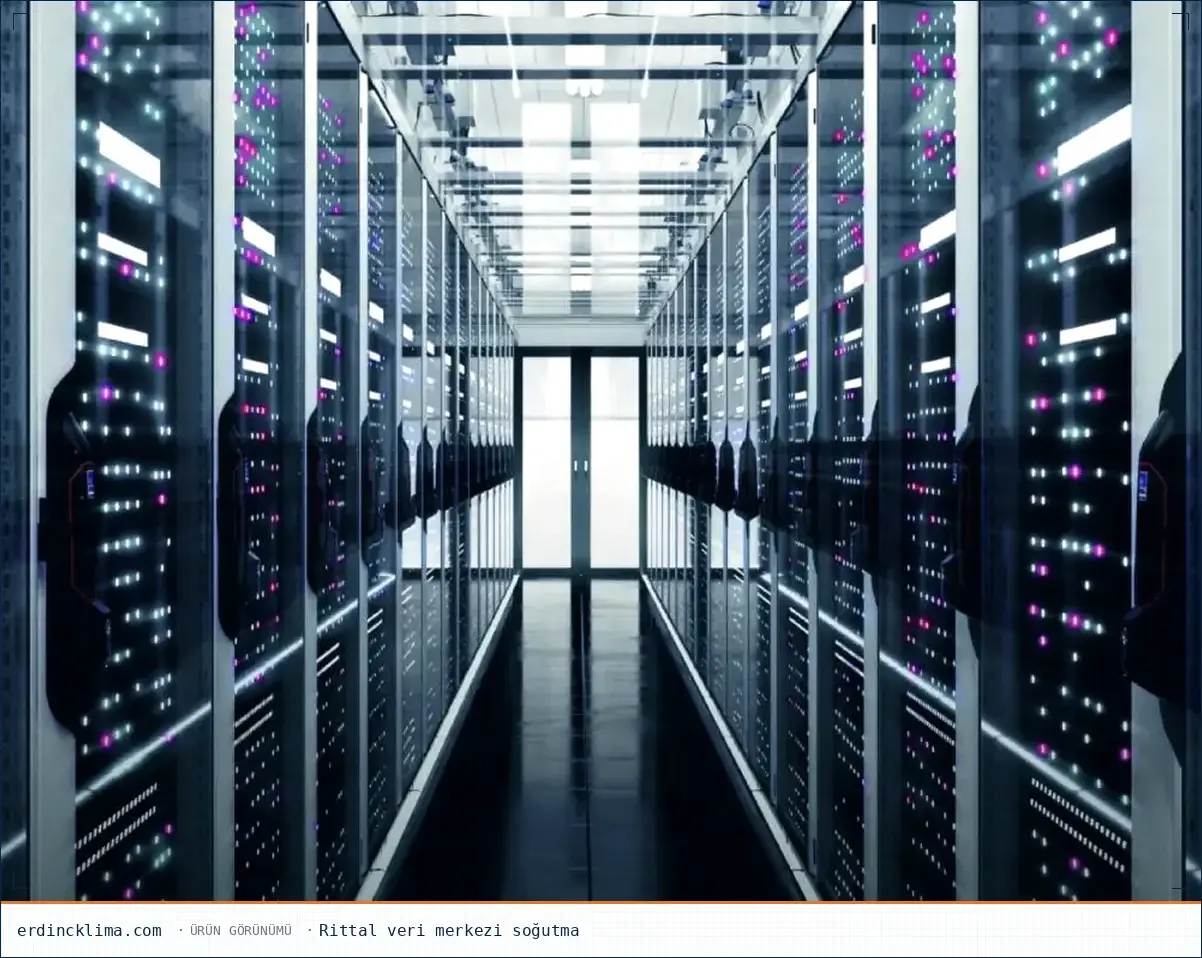

Yüksek yoğunluklu veri merkezi
Kabin sıraları arasında InRow soğutma; ısı kaynağında alınır, PUE düşer.

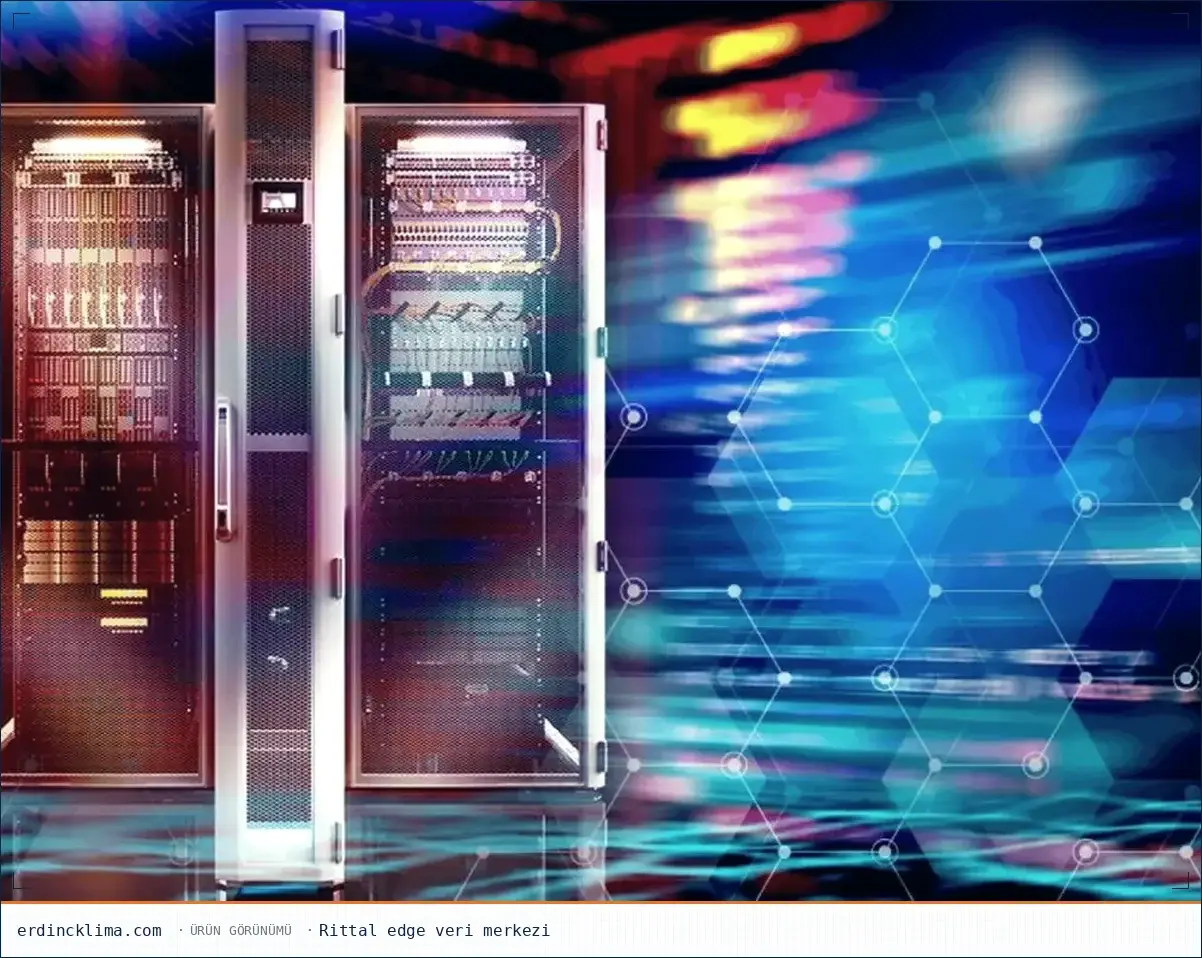

Edge / konteyner veri merkezi
Uç noktada, hazır kabin sıraları ve soğutmayla kısa sürede devreye alma.

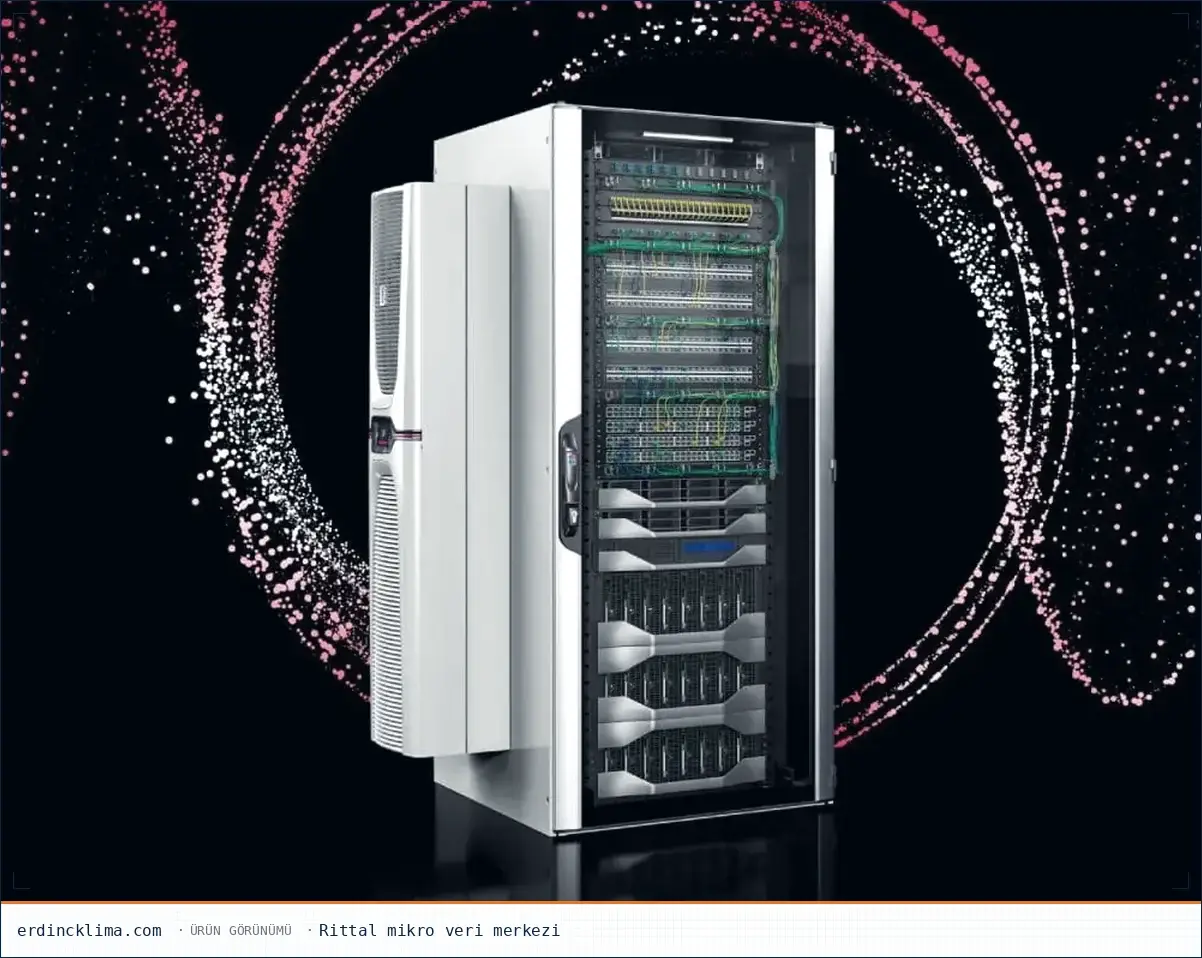

Şube ve mikro veri merkezi
Tek kabinde soğutma, UPS, izleme ve söndürme; ofis ortamında güvenli IT.
Analiz, tasarım, montaj ve bakım tek ekipten
Erdinç Klima 2004'ten beri endüstriyel soğutma yapar; Rittal yetkili servisi ve Cosmotec by STULZ çözüm ortağıdır. Odayı analiz eden ekip cihazı monte eder ve 7/24 çalışan sistemin bakımını sürdürür.
Ayrıntıları göster
IT yüküne göre tasarım
Kapasite kabin başına ölçülen güçten çıkar; yedeklilik ve büyüme payı teklifte yazılır. Konfor kliması önerilmez.
Yetkili servis ve yedek parça
Rittal LCP ve mikro veri merkezinde üretici prosedürüyle çalışırız; kritik parçalar için stok planlaması yapılır.
Kesintisiz iyileştirme
Mevcut server odasında koridor kapatma, ek ünite ve EC fan dönüşümü IT sistemleri durdurulmadan uygulanır.
İzleme, bakım ve F-Gaz
Sıcaklık-nem izleme ve alarm; periyodik bakım; gaz miktarı kapsamdaysa sızıntı kontrolü ve EKOMVET kaydı MYK belgeli teknisyenlerce.
Hizmet süreci hakkında
Aşağıdaki sorular değerlendirme, montaj ve bakım sürecine ilişkindir. PUE, ASHRAE aralıkları ve serbest soğutma gibi teknik konular blog yazılarında ayrıntılı anlatılır.
Server odanız için doğru mimariyi birlikte belirleyelim
Kabin sayısı, toplam IT gücü ve mevcut soğutma bilgisini iletin; kapasite hesaplanır, CRAC, InRow veya mikro veri merkezi seçeneği koridor düzeni ve montaj planıyla teklif edilir. Mevcut cihazlar için bakım ve arıza talebi de aynı kanaldan alınır.
