Evaporatif Soğutma — Fabrika ve Depoları Taze Havayla Serinletin
Kapalı çevrim klimanın yetmediği yüksek tavanlı, kapısı açık üretim alanlarında dış hava suyla soğutulup tesise taze hava olarak verilir. Erdinç Klima, FORM Fes Klima üniteleriyle hacme ve iklime göre hesaplar, kanalını tasarlar, monte eder ve her sezon bakımını yapar.
Fes Klima katalogları ve kılavuzları →Telefon ve WhatsApp danışmanlığı ücretsizdir · 20+ yıl deneyim · FORM Fes Klima yetkili çözüm ortağı
- Hava debisi
- 5.000 – 80.000 m³/h / ünite
- Soğutma prensibi
- Buharlaşma · kompresörsüz
- Soğutucu gaz
- Yok · F-Gaz kapsamı dışı
- Saha ekibi
- 30 dk · Anadolu Yakası
Evaporatif soğutma, dış havayı sürekli ıslatılan pedlerden geçirerek suyun buharlaşma ısısıyla soğutur ve tesise taze hava olarak verir; kompresör ve soğutucu gaz yoktur, elektrik yalnızca fan ve pompa için harcanır. Geniş, yüksek tavanlı ve kapıları açık üretim alanlarında kapalı çevrim klimadan daha etkilidir; verim bağıl neme bağlı olduğundan her tesis için psikrometrik değerlendirme yapılır. Erdinç Klima, FORM Fes Klima yetkili çözüm ortağı olarak hesap, kanal tasarımı, montaj, sezon bakımı ve Fes Chill ön soğutma uygulamasını tek ekipten sunar.
Hangi durumdasınız?
Dört durumdan birini seçin; her satır sizi doğrudan ilgili adıma götürür. Kararsızsanız tesis alanı ve tavan yüksekliğiyle WhatsApp'tan yazın; danışmanlık ücretsizdir.
Tesis fotoğrafını seçin, genişlik × uzunluk × yükseklik girin; gereken debi ve Fes Klima adedi aşağıda anında görünür.
Aşağıdaki araçla adedi görün, WhatsApp özetiyle teklif isteyin; yerleşim ve kanal planı keşifte netleşir.
Pede zarar vermeden kireç temizliği, biyofilm kaynaklı kokunun giderilmesi ve sezon bakımı planlanır.
Kondenser girişindeki havayı Fes Chill adyabatik ön soğutma ile düşürerek sıcak günlerde kapasite kaybı azaltılır.
Tesisinizi seçin, ölçüyü girin, cihaz adedini görün
Fotoğraflardan tesisinize benzeyeni seçin; alan ve tavan yüksekliğini yazın. Araç hacmi, gereken debiyi ve önerilen Fes Klima adedini anında hesaplar, sonucu WhatsApp mesajına hazır yazar.
Tesisiniz hangisine benziyor?
Fotoğrafa dokunun. Isı yükü sınıfı, saatlik hava değişim sayısını belirler.
Soğutulacak alanın ölçüsü
Yaklaşık değer yeterlidir; kesin ölçü saha keşfinde alınır.
Hesapta kullanılan cihazlar
Paslanmaz çelik gövdeli, radyal fanlı RCB ailesi; kanallı dağıtım için uygundur.
| Model | Hava debisi | Motor gücü | Gövde / fan |
|---|---|---|---|
| FES35-RCB | 35.000 m³/h | 5,5 kW | Paslanmaz çelik / radyal |
| FES20-RCB | 20.000 m³/h | 5,5 kW | Paslanmaz çelik / radyal |
| FES16-RCB | 16.000 m³/h | 2,2 kW | Paslanmaz çelik / radyal |
Ön boyutlandırma
Seçiminizle birlikte anında güncellenir.
Ön boyutlandırmadır. Kesin cihaz adedi, egzoz kapasitesi ve yerleşim saha keşfinde belirlenir; bölgenin yaz nemi ve kanal planı sonucu değiştirebilir.
Bu tesise benzer 2 uygulama
Evaporatif soğutma nasıl çalışır?
Dış hava, sürekli ıslatılan selüloz pedlerden geçer; su buharlaşırken havanın sıcaklığı düşer. Soğuyan taze hava fanla tesise verilir, ısınan iç hava kapı, pencere veya egzoz fanlarından dışarı atılır. Kapalı çevrim yoktur; hava her zaman tazedir.
Nasıl çalışır: bileşenler ve tablo
Ünite genellikle çatıya veya dış duvara monte edilir; soğuyan hava kanal ve difüzörlerle çalışma alanına, insan yüksekliğine indirilir. Su, toplama tavasından pompayla pedlerin üstüne sürekli dağıtılır; hijyen için otomatik tahliye döngüsü çalışır.
Kompresör ve soğutucu gaz bulunmadığından sistem F-Gaz kapsamına girmez; elektrik tüketimi fan motoru ve su pompasından ibarettir. Çıkış sıcaklığı dış havanın yaş termometre sıcaklığına yaklaşır; bu yüzden kuru ve sıcak havada düşüş büyük, nemli havada küçüktür. Kapalı ve çok nemli alanlarda sistem ağırlıklı olarak taze hava ventilasyonu sağlar.
| Adım | Bileşen | İşlev |
|---|---|---|
| 1 | Dış hava girişi | Taze dış hava filtre bölmesinden üniteye çekilir. |
| 2 | Evaporatif ped | Sürekli sulanan selüloz pedden geçen hava, su buharlaşırken soğur. |
| 3 | Fan | Soğuyan hava kanal ve difüzörlerle tesise eşit dağıtılır. |
| 4 | Egzoz dengesi | Isınan iç hava kapı, pencere veya egzoz fanlarıyla dışarı atılır. |
| 5 | Su devresi | Tavadaki su pompayla pedlere döner; periyodik otomatik tahliye kireç ve biyofilmi sınırlar. |
Ünite sayısı ve kapasite nasıl belirlenir?
Seçim üç veriden yapılır: soğutulacak hacim ve hedeflenen saatlik hava değişim sayısı, tesisin bulunduğu yerin yaz tasarım koşulları (kuru ve yaş termometre sıcaklığı) ve alanın kullanım biçimi. Sonuç, gerekli toplam debi ve ünite sayısıdır.
Adım adım seçim ve hesap
- ADIM 1
Hacim ve hava değişimi
Taban alanı ve tavan yüksekliğinden hacim, alanın kullanımına göre saatlik hava değişim sayısı belirlenir; çarpım gerekli toplam debiyi (m³/h) verir.
- ADIM 2
İklim verisi ve çıkış sıcaklığı
Yaz tasarım koşullarındaki kuru ve yaş termometre sıcaklığı ile ped verimi üzerinden ünite çıkış sıcaklığı hesaplanır; nemli günlerdeki davranış da bu adımda görülür.
- ADIM 3
Ünite sayısı, yerleşim ve kanal
Toplam debi ünite kapasitesine bölünerek adet bulunur; çatı taşıma kapasitesi, kanal güzergâhı ve difüzör konumları ile egzoz açıklıkları planlanır.
Evaporatif soğutmanın verimi bağıl nemle ters orantılıdır. Kıyı iklimlerinde yaz öğle saatlerinde nem düşerken sistem en iyi verimde çalışır; tamamen kapalı ve nemli alanlarda taze hava ventilasyonu amaçlı kullanım öne çıkar. Hesap sonucunu bu koşulla birlikte okuyun.
Hangi ürün grupları, hangi kullanım?
Erdinç Klima, FORM Fes Klima ve Fes Chill ürünlerini temin eder, projelendirir ve servisini yapar. Model seçimi hesap sonucuna göre yapılır; aşağıdaki föy ürün gruplarını ve uygun kullanım alanlarını özetler.
Tabloyu aç: Evaporatif soğutma ürün grupları
| Ürün grubu | Tip | Öne çıkan özellik | Uygun kullanım |
|---|---|---|---|
| FORM Fes Klima üniteler | Çatı / duvar tipi · kanallı veya kanalsız | Selüloz ped, otomatik su tahliyesi, uzaktan kumanda; model bağımlı debi aralığı | Fabrika, depo, atölye, spor salonu, endüstriyel mutfak |
| FORM Fes Chill | Kondenser ön soğutma modülü | Chiller ve hava soğutmalı grupların kondenser giriş havasını adyabatik olarak düşürür | Yaz aylarında kapasite kaybı yaşayan chiller ve kuru soğutucular |
| Fes Klima mobil soğutucular | Tekerlekli, tak-çalıştır | Kanalsız, taşınabilir; su tankı ve fan tek gövdede | Açık teras, atölye köşesi, geçici çalışma alanları |
Nerelerde kullanılır?
Evaporatif soğutma; yüksek tavanlı, kapıları açık ve iç ısı yükü yüksek alanlarda en iyi sonucu verir. Aşağıdaki kareler kendi uygulamalarımızdan; sektör ve uygulama yazılır, firma adı yazılmaz. Talep üzerine, izin veren müşterilerimizin referans iletişimi paylaşılır.

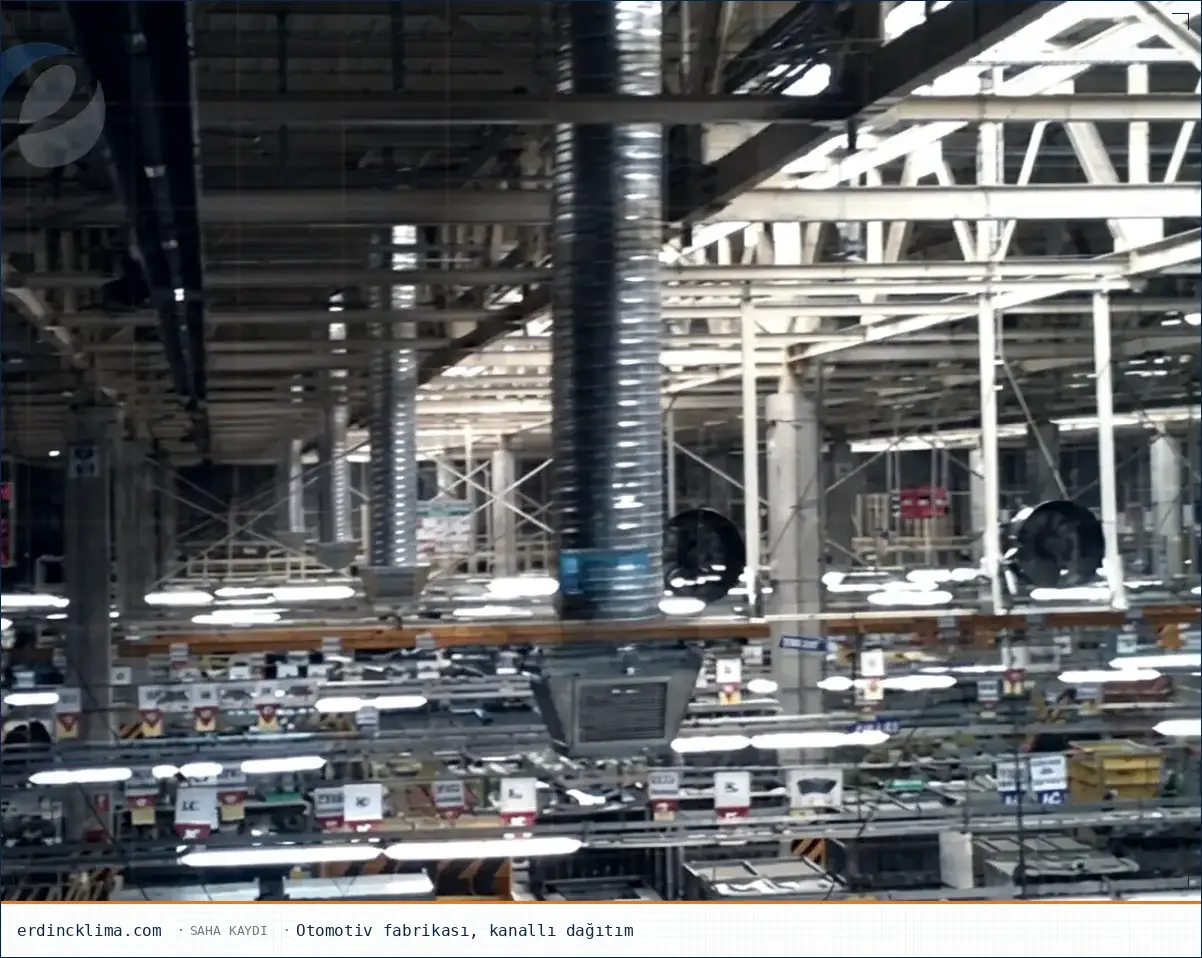

Otomotiv
Araç üretim fabrikasında tavan altı kanal ve difüzörlerle geniş hatta eşit hava dağıtımı.

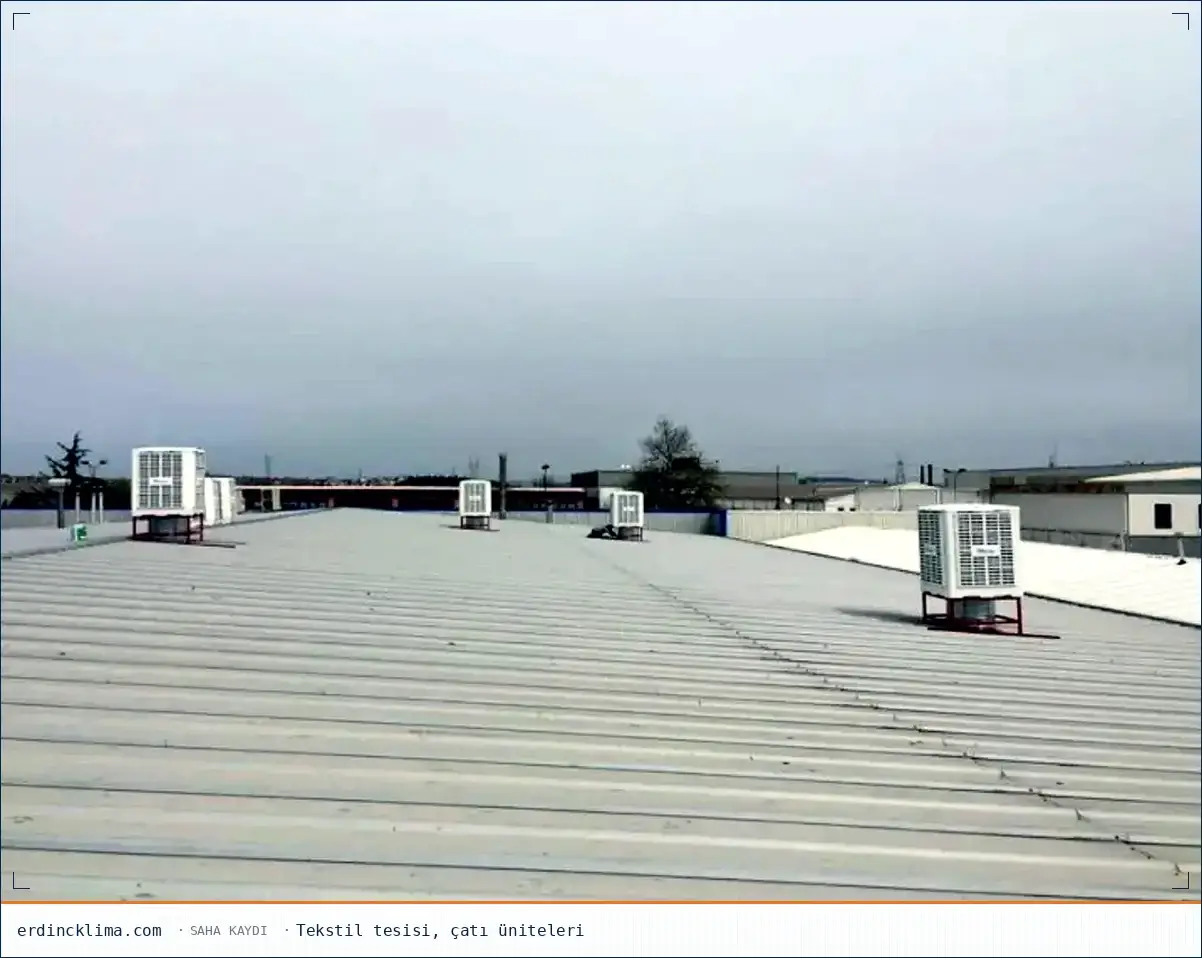

Tekstil
Örme ve konfeksiyon tesislerinde çatıya sıralı üniteler; makine ısısı ve elyaf tozu için sürekli taze hava.

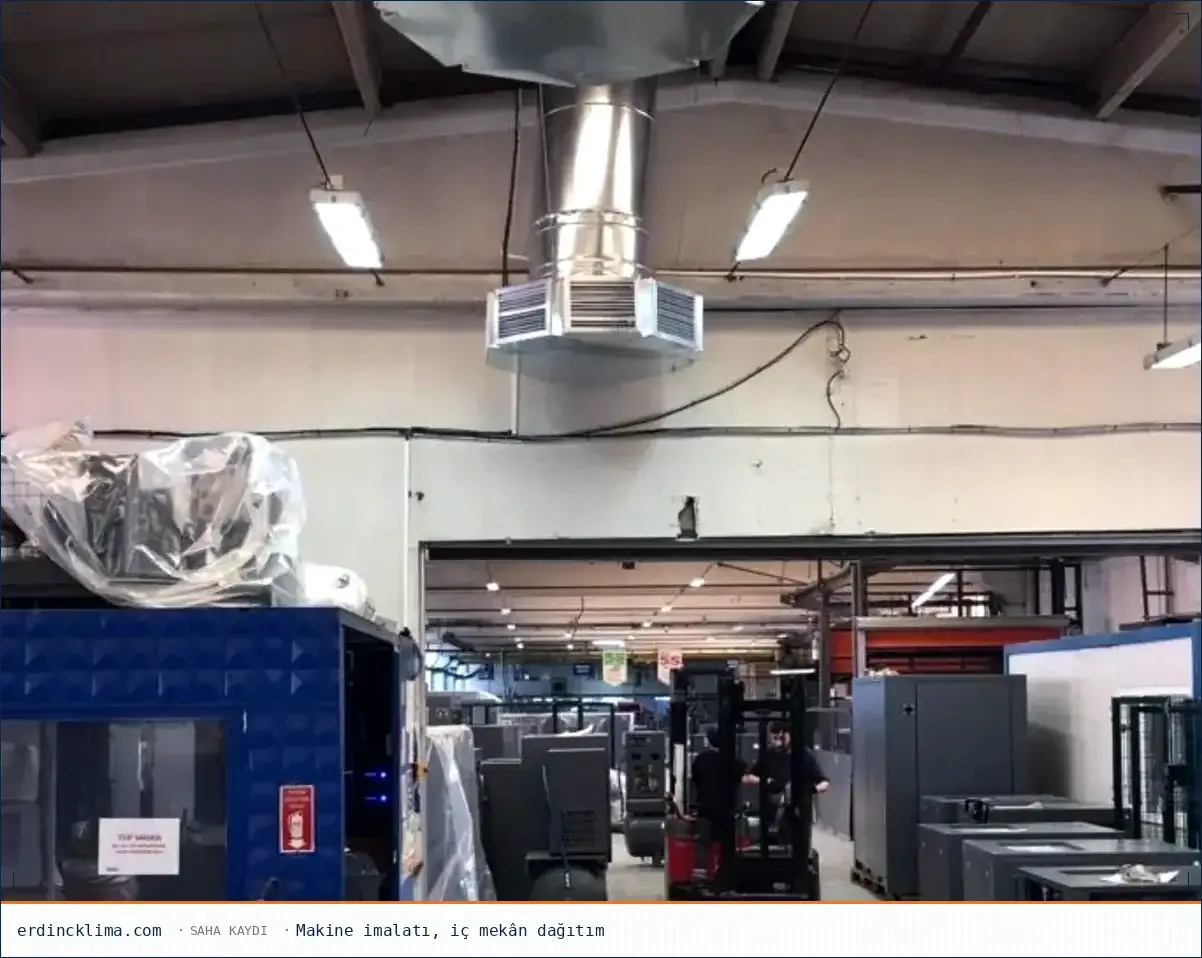

Makine imalatı
Talaşlı imalat ve kompresör üretiminde kanal ve difüzörlerle çalışma noktalarına yönlendirilmiş hava.

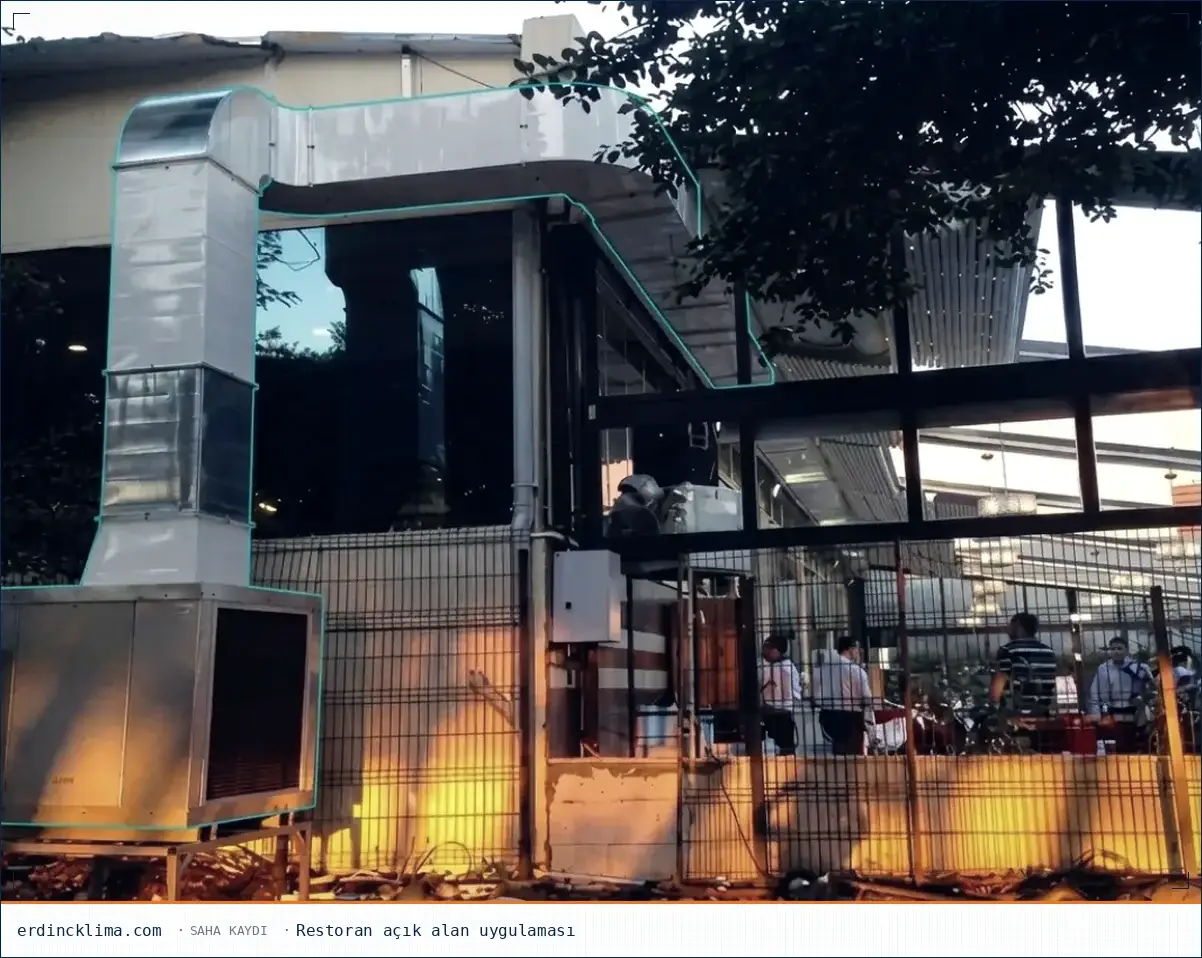

Restoran ve açık alan
Yarı açık teras ve mutfaklarda kapı açıkken de çalışan taze hava soğutması.

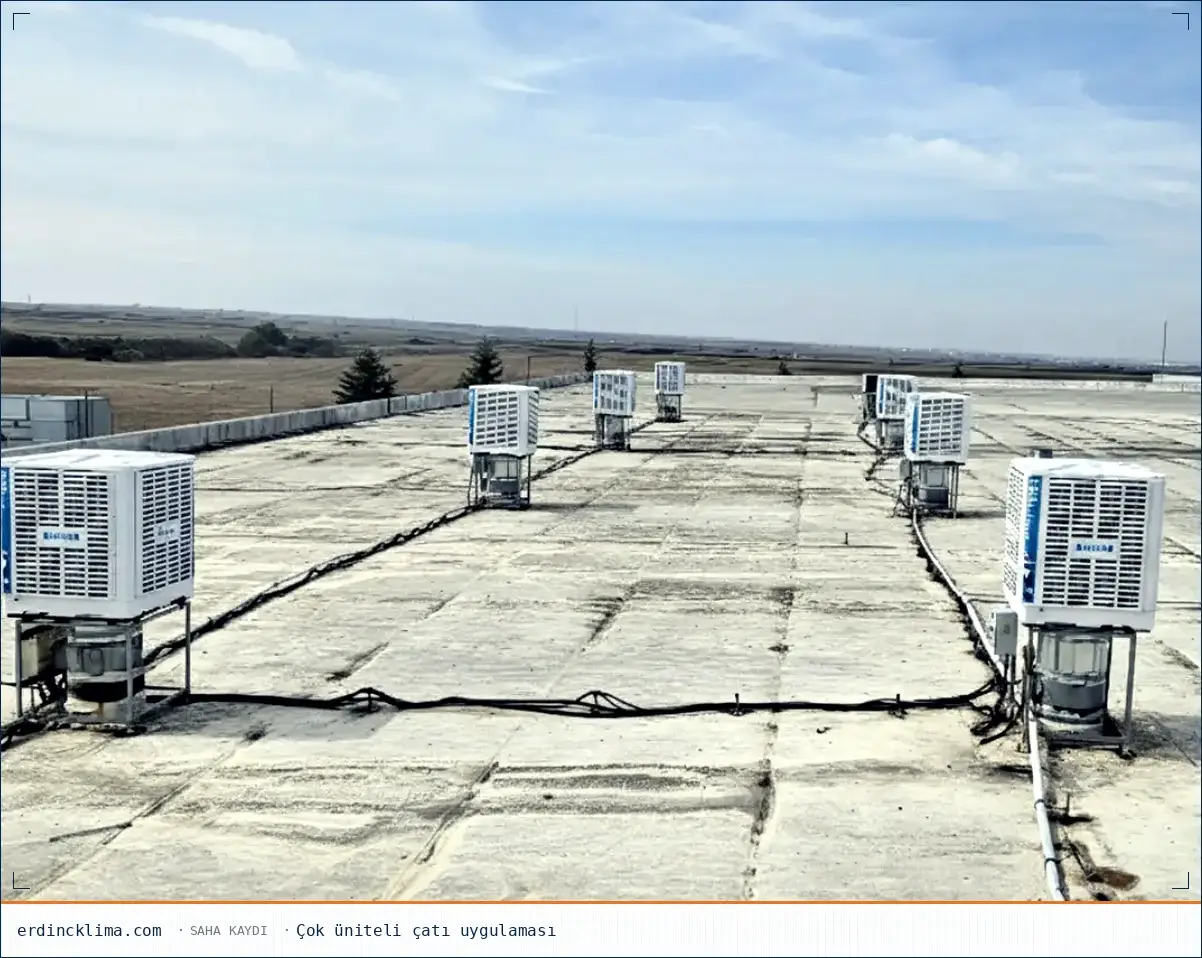

Geniş üretim alanı
Büyük hacimlerde çok sayıda çatı ünitesiyle bölge bölge, eşit hava dağıtımı.

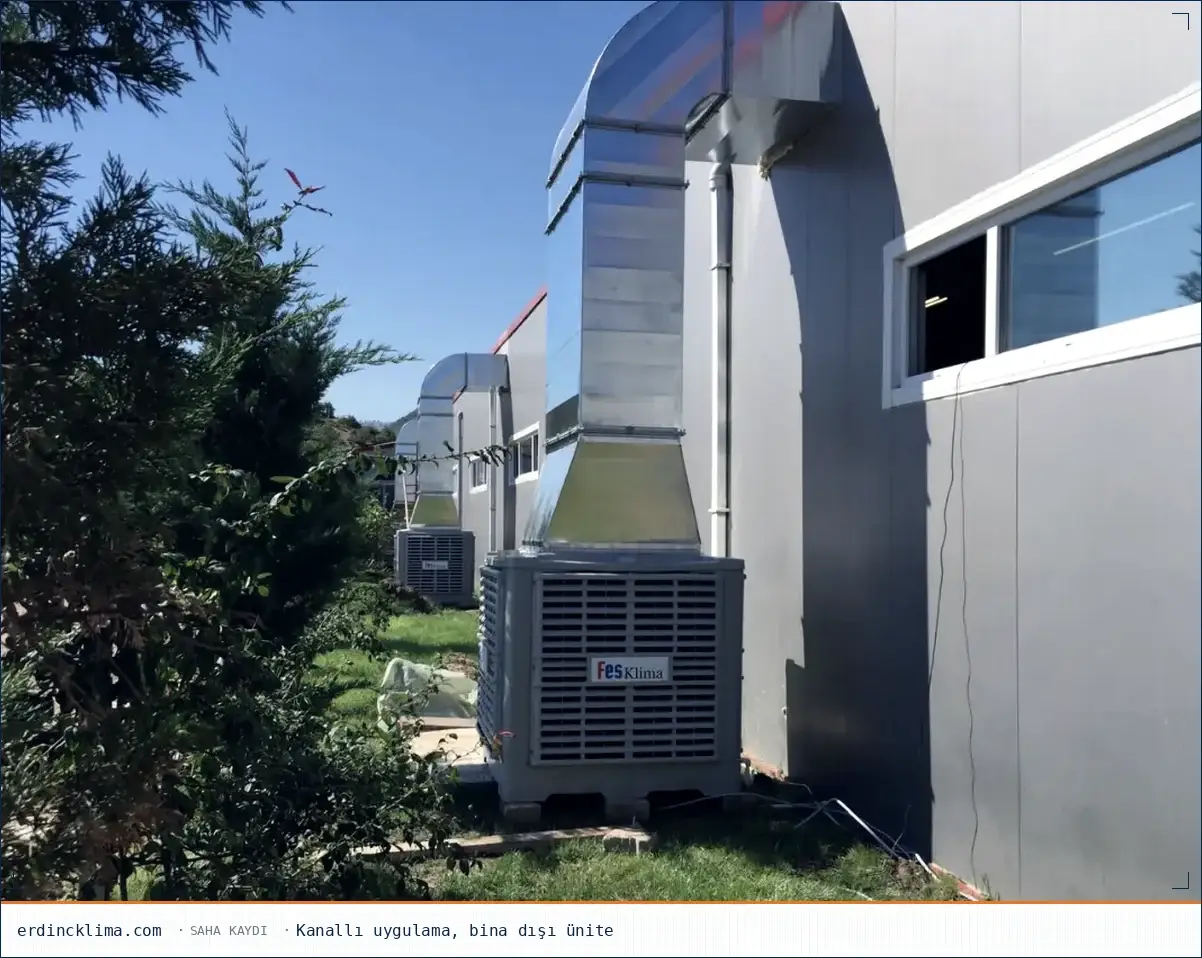

Kanallı bina uygulaması
Ünite bina dışında, hava kanalla iç mekâna; çatıya çıkılamayan yapılarda tercih edilir.
Hesap, kanal, montaj ve bakım tek ekipten
Erdinç Klima 2004'ten beri endüstriyel soğutma yapar; FORM Fes Klima yetkili çözüm ortağıdır. Üniteyi satan ekip kanalını tasarlar, montajını yapar ve her sezon bakımını üstlenir.
Ayrıntıları göster
Psikrometrik hesap
Ünite sayısı katalogdan değil, hacim ve yerel iklim verisinden çıkar. Nemli günlerdeki davranış teklifte açıkça yazılır; abartılı vaat verilmez.
Kanal ve difüzör tasarımı
Soğuk havanın çalışma noktalarına inmesi kanal hesabına bağlıdır. Ana kanal, branşman ve difüzör ölçüleri standartlara göre belirlenir, imalat föyü çıkarılır.
Montaj ve devreye alma
Çatı taşıyıcı kontrolü, su ve elektrik bağlantısı, kaçak testi ve ayar; Anadolu Yakası'ndaki tesislere 30 dakikada ulaşırız.
Sezon bakımı
Nisan–Mayıs'ta sezon açılışı, Ekim'de kapanış: ped, su dağıtımı, pompa, fan ve tahliye kontrolü. Kireç ve biyofilm kaynaklı koku bu bakımla önlenir.
Hizmet süreci hakkında
Aşağıdaki sorular keşif, montaj ve bakım sürecine ilişkindir. Evaporatif soğutmanın fiziği, ped türleri ve iklim etkisi gibi teknik sorular rehber ve kataloglarda yanıtlanır.
Su, ped ve fan: üç adımda serin taze hava
Su buharlaşırken havadan ısı çeker. Islak pedden geçen sıcak dış hava soğur, nemlenir ve fanla üretim alanına verilir; iç hava egzozla atılır. Kompresör ve soğutucu gaz yoktur.
Ayrıntıları göster
Su dağıtımı
Sirkülasyon pompası tanktaki suyu selüloz pedlerin üstüne eşit dağıtır; ped sürekli ıslak kalır. Otomatik drenaj kireç ve biyofilm birikimini sınırlar.
Hava emişi
Radyal veya aksiyel fan dışarıdaki sıcak ve kuru havayı ıslak pedlerden geçirir. Hava daima dışarıdan alınır; aynı iç hava yeniden dolaştırılmaz.
Buharlaşma ve soğuma
Pedde su buharlaşır; gereken ısı havadan alınır ve hava soğur. Soğuyan taze hava kanal veya doğrudan üflemeyle ortama verilir, iç hava egzozla dışarı atılır.
VİDEO · 1:07
Soğutma etkisi dış havanın kuru ve sıcak olduğu günlerde en yüksektir; nemli kıyı ikliminde azalır. Bölgeye özel üfleme sıcaklığı psikrometrik analiz sayfasında il verisiyle hesaplanır.
Kurulu sistemlerden kareler
Tekstil, gıda, ambalaj, otomotiv ve makine imalatında Fes Klima kurulumları; firma adı ticari gizlilik gereği yazılmaz, tesis tipi ve uygulama biçimi yazılır.
Nokta soğutma · kanal ile operatöre yönlendirme
Ortam soğutma · nem dengesi
Kumaş hava kanalı ile dağıtım
Filtreli model · taze hava
Ortam soğutma · kanal dağıtımı
Ortam soğutma · conta çekme hattı
Telefondan devreye almaya dört adım
Telefon ve WhatsApp ön değerlendirmesi ücretsizdir; saha keşfi ücretlidir ve teklifte belirtilir. Teklif yerleşim çizimiyle gelir; montajı ve devreye almayı aynı ekip yapar.
Ayrıntıları göster
Ön değerlendirme — telefon / WhatsApp
Tesis tipi, alan, tavan yüksekliği ve birkaç fotoğraf yeterlidir. Bu sayfadaki aracın sonucu WhatsApp mesajına hazır gelir. Telefon ve WhatsApp danışmanlığı ücretsizdir.
Saha keşfi
Hacim, ısı kaynakları, egzoz imkânı, çatı veya duvar montaj noktası ve kanal güzergâhı yerinde ölçülür. Saha keşfi ücretlidir; ücret teklifte belirtilir ve iş verildiğinde teklif bedelinden düşülür.
Teklif ve yerleşim çizimi
Model, cihaz adedi, egzoz kapasitesi, kanal ve menfez planı çizimle sunulur. Teklifte yatırım kalemleri ayrı ayrı görünür; fiyat yalnızca teklifte yazılır.
Montaj ve devreye alma
Cihazlar, kanal ve egzoz aynı ekip tarafından kurulur, su ve elektrik bağlantısı yapılır, sistem devreye alınır. Sezon başı ve sezon sonu bakım kapsamı teslimde anlatılır.
Ayrıntı isteyenler için
Bu sayfa karar verdirir; simülasyon, psikrometri, ayrıntılı hesap ve kataloglar ayrı sayfalardadır.
- 12-A
Fes Klima simülatörü
Dış hava sıcaklığı, nem ve ped verimine göre üfleme sıcaklığını canlı gösterir.
Simülasyonu aç → - 12-B
Psikrometrik analiz
İl bazlı yaz tasarım değerleriyle ped çıkış sıcaklığı ve bağıl nem; nemli bölgeler için karar desteği.
Analizi aç → - 12-C
Ayrıntılı hesaplama aracı
Hava değişim sayısını elle ayarlayın, egzoz kapasitesini ve model alternatiflerini görün.
Hesabı aç → - 12-D
Fes Klima katalogları
Tam ürün gamı, ölçü çizimleri, kanal projeleri, montaj ve bakım kılavuzları.
Kataloğu indir → - 12-E
Video galerisi
Çalışma prensibi, ürün tanıtımı, kurulum ve kışa hazırlık bakım videoları.
Videolara git → - 12-F
Evaporatif soğutma hizmeti
Hizmet kapsamı, sektörler, Fes Chill kondenser ön soğutma ve bakım sözleşmesi.
Hizmet sayfasına git →
Tesisiniz için ünite sayısını ve yerleşimi birlikte belirleyelim
Taban alanı, tavan yüksekliği ve çalışma saatlerinizi iletin; hesap yapılır, ünite sayısı, kanal planı ve montaj takvimiyle teklif hazırlanır. Mevcut sisteminiz için sezon bakımı ve arıza talebi de aynı kanaldan alınır.
