Havalandırma Kanalları — Taze Havayı Doğru Noktaya, Doğru Debiyle
Fabrikada kirli hava, otoparkta egzoz gazı, mutfakta yağlı duman, ofiste CO₂: her biri ayrı debi, ayrı kanal ve ayrı fan ister. Erdinç Klima hava değişim sayısını hesaplar, galvaniz veya kumaş kanalı imal eder, fanı basınç kaybına göre seçer, monte eder, balanslar ve bakımını yapar.
Duman tahliye ve Aw hesabı →Telefon ve WhatsApp danışmanlığı ücretsizdir · 20+ yıl deneyim · Atölye imalatı + saha montajı
- Debi aralığı
- 1.000 – 80.000 m³/h
- Kanal tipi
- Galvaniz · spiral · kumaş
- Hesap
- ACH · basınç kaybı · SMACNA
- Saha ekibi
- 30 dk · Anadolu Yakası
Havalandırma kanalları, kapalı hacimlerdeki kirli havayı dışarı atan ve filtrelenmiş taze havayı içeri alan kanal şebekeleridir; yangın anında duman tahliyesiyle birlikte çalışır. Doğru sonuç için önce hacim ve kullanım amacına göre saatlik hava değişim sayısı ve debi hesaplanır, sonra kanal kesitleri hava hızı ve basınç kaybına göre boyutlandırılır, fan bu basınca göre seçilir. Kanal galvaniz sac (dikdörtgen veya spiral) ya da tekstil (kumaş) olabilir; kumaş kanal düşük hızda, yoğuşmasız ve homojen dağıtım için üretim alanlarında öne çıkar. Erdinç Klima hesabı yapar, kanalı atölyesinde imal eder, sahada monte eder, balanslar ve bakımını üstlenir.
Hangi durumdasınız?
Dört durumdan birini seçin; her satır sizi doğrudan ilgili adıma götürür. Kararsızsanız alan, tavan yüksekliği ve kullanım amacıyla WhatsApp'tan yazın; danışmanlık ücretsizdir.
Hava değişim sayısı ve debi hesaplanır; taze hava besleme, egzoz ve gerekirse evaporatif soğutmayla birlikte kanal projesi yapılır.
Jet fan, egzoz şaftı ve duman tahliye senaryosu BYKHY'ye göre projelendirilir; yangın raporuna uygun teslim.
Davlumbaz debisi, yağ filtresi ve ekoloji ünitesi (elektrostatik, karbon, UV) ile egzoz hattı tasarlanır.
Kanal temizliği, filtre değişimi, fan rulman ve kayış bakımı, ısı geri kazanım eşanjörü temizliği ve balans ölçümü.
Mahalli seçin, ölçüyü girin, kanal kesitini görün
Fotoğraflardan mahallinize benzeyeni seçin; genişlik × uzunluk × yükseklik girin. Araç gereken debiyi, yuvarlak kanal çapını ve dikdörtgen kanal kesitini anında hesaplar, sonucu WhatsApp mesajına hazır yazar.
Hangi hacmi havalandıracaksınız?
Çizime dokunun. Kullanım tipi, hesapta kullanılacak saatlik hava değişim sayısını belirler; değer kartın üzerinde yazılıdır ve Adım 3'te değiştirilebilir.
Hacmin ölçüsü
Hacim = genişlik × uzunluk × yükseklik. Yaklaşık değer yeterlidir; kesin ölçü saha keşfinde alınır.
Elle giriş ve tasarım hızı
Kart varsayılanı yerine kendi hava değişim sayınızı girebilir, kanal tasarım hızını değiştirebilirsiniz.
Standart yuvarlak kanal çapları
Hesaplanan çap, aşağıdaki listede kendisinden büyük ilk standart çapa yuvarlanır.
| Çap | Kesit alanı | 4 m/s | 6 m/s | 8 m/s |
|---|---|---|---|---|
| Ø 100 mm | 0,008 m² | 113 m³/h | 170 m³/h | 226 m³/h |
| Ø 125 mm | 0,012 m² | 177 m³/h | 265 m³/h | 353 m³/h |
| Ø 160 mm | 0,020 m² | 290 m³/h | 434 m³/h | 579 m³/h |
| Ø 200 mm | 0,031 m² | 452 m³/h | 679 m³/h | 905 m³/h |
| Ø 250 mm | 0,049 m² | 707 m³/h | 1.060 m³/h | 1.414 m³/h |
| Ø 315 mm | 0,078 m² | 1.122 m³/h | 1.683 m³/h | 2.244 m³/h |
| Ø 400 mm | 0,126 m² | 1.810 m³/h | 2.714 m³/h | 3.619 m³/h |
| Ø 500 mm | 0,196 m² | 2.827 m³/h | 4.241 m³/h | 5.655 m³/h |
| Ø 630 mm | 0,312 m² | 4.489 m³/h | 6.733 m³/h | 8.978 m³/h |
| Ø 800 mm | 0,503 m² | 7.238 m³/h | 10.857 m³/h | 14.476 m³/h |
| Ø 1000 mm | 0,785 m² | 11.310 m³/h | 16.965 m³/h | 22.619 m³/h |
| Ø 1250 mm | 1,227 m² | 17.671 m³/h | 26.507 m³/h | 35.343 m³/h |
Ön boyutlandırma
Seçiminizle birlikte anında güncellenir.
Ön boyutlandırmadır. Kesin kesit, basınç kaybı ve menfez seçimi saha ölçümüyle netleşir; kanal güzergâhı, dirsek sayısı ve cihaz statik basıncı sonucu değiştirir.
Havalandırma sistemi nasıl kurgulanır?
Dış hava filtreden geçip fanla kanal şebekesine verilir; menfez ve difüzörler havayı çalışma bölgesine indirir. Kirli hava egzoz kanalıyla atılır; ısı geri kazanım cihazı atılan havanın ısısını gelen havaya aktarır. Besleme ve egzoz dengesi basınç ve konforu belirler.
Nasıl çalışır: bileşenler ve tablo
Kanal kesiti hava hızına göre boyutlandırılır: ana kanalda daha yüksek, dağıtım hatlarında düşük hız; her daralma, dirsek ve branşman basınç kaybı ekler. Fan, toplam debi ve toplam basınç kaybına göre seçilir; yanlış eşleşme ya gürültü ya da yetersiz debi demektir. Galvaniz kanal TS EN 1505/1506 toleranslarında imal edilir; spiral kanal daha sızdırmaz ve hızlı montajlıdır.
Kumaş (tekstil) hava kanalı, gözenekli yüzeyinden veya nozullarından düşük hızda hava verir; yoğuşma yapmaz, hafiftir, yıkanabilir ve üretim alanında homojen dağıtım sağlar. Evaporatif soğutma ve taze hava santrallerinin dağıtımında sık kullanılır. Yangın anında duman tahliyesi ayrı senaryo ve ayrı fan sınıfı (EN 12101-3) ister.
| No | Bileşen | İşlev |
|---|---|---|
| 1 | Taze hava girişi ve filtre | Dış havayı toz ve partikülden arındırır; filtre sınıfı kullanıma göre seçilir. |
| 2 | Fan / klima santrali | Debi ve basınç kaybına göre seçilir; ısı geri kazanım eşanjörü santral içinde olabilir. |
| 3 | Kanal şebekesi | Galvaniz dikdörtgen, spiral veya kumaş; hız ve basınç kaybına göre kesit. |
| 4 | Menfez ve difüzör | Havayı çalışma bölgesine hız ve atış mesafesine göre dağıtır. |
| 5 | Egzoz ve duman tahliyesi | Kirli hava atımı; yangın senaryosunda EN 12101-3 fan ve damperler. |
Debi ve kanal kesiti nasıl belirlenir?
Önce hacim ve kullanım amacına göre saatlik hava değişim sayısı seçilir; hacimle çarpımı toplam debiyi verir. Sonra kanal güzergâhı çizilir, kesitler hava hızına göre boyutlandırılır, basınç kaybı toplanır ve fan bu noktaya göre seçilir.
Adım adım seçim ve hesap
- ADIM 1
Hava değişimi ve debi
Üretim, depo, otopark, mutfak ve ofis için farklı hava değişim sayıları; kirletici kaynakları (toz, ısı, CO, yağ) debiyi belirler. Çıktı: m³/h.
- ADIM 2
Kanal kesiti ve güzergâh
Ana kanal, branşman ve menfez ölçüleri hız sınırlarına göre; dirsek, daralma ve damperlerin basınç kaybı toplanır. Galvaniz, spiral veya kumaş kanal seçimi kullanıma göre.
- ADIM 3
Fan seçimi ve balans
Debi–basınç eğrisinde çalışma noktası; ses ve enerji birlikte değerlendirilir. Montaj sonrası menfez debileri ölçülür, damperlerle balanslanır ve rapor teslim edilir.
Kanal hesabı yapılmadan seçilen fan ya çok gürültülü çalışır ya da hava son menfeze ulaşmaz. Teklifte kanal ölçüleri, fan çalışma noktası ve menfez debileri yazılı verilir; imalat föyü bu hesaptan çıkar.
Hangi sistem, hangi tesis?
Havalandırma ihtiyacı tesisin kullanımına göre dört ana kurguda toplanır. Aşağıdaki föy her kurgunun bileşenlerini ve ilgili standardı özetler; kesin çözüm debi hesabına göre belirlenir.
Tabloyu aç: Havalandırma kurguları
| Tesis | Kurgu | Ana bileşenler | Referans |
|---|---|---|---|
| Fabrika ve üretim | Taze hava besleme + egzoz + lokal emiş | Klima santrali veya evaporatif ünite, galvaniz/kumaş kanal, menfezler, toz toplama | SMACNA · TS EN 1505/1506 |
| Kapalı otopark | Jet fan + egzoz şaftı + duman tahliyesi | CO sensörlü kademeli çalışma, EN 12101-3 sınıfı fanlar, damperler | BYKHY · EN 12101-3 |
| Endüstriyel mutfak | Davlumbaz + ekoloji ünitesi + egzoz | Yağ filtresi, elektrostatik / karbon / UV ünite, taze hava dengesi | VDI 2052 |
| Ofis ve plaza | Isı geri kazanımlı taze hava | IGK cihazı (plakalı veya rotorlu), kanal ve difüzörler, CO₂ kontrolü | EN 308 · ASHRAE 62.1 |
Nerelerde kullanılır?
Aşağıdaki kareler kendi uygulamalarımızdan; sektör ve uygulama yazılır, firma adı yazılmaz. Talep üzerine, izin veren müşterilerimizin referans iletişimi paylaşılır.

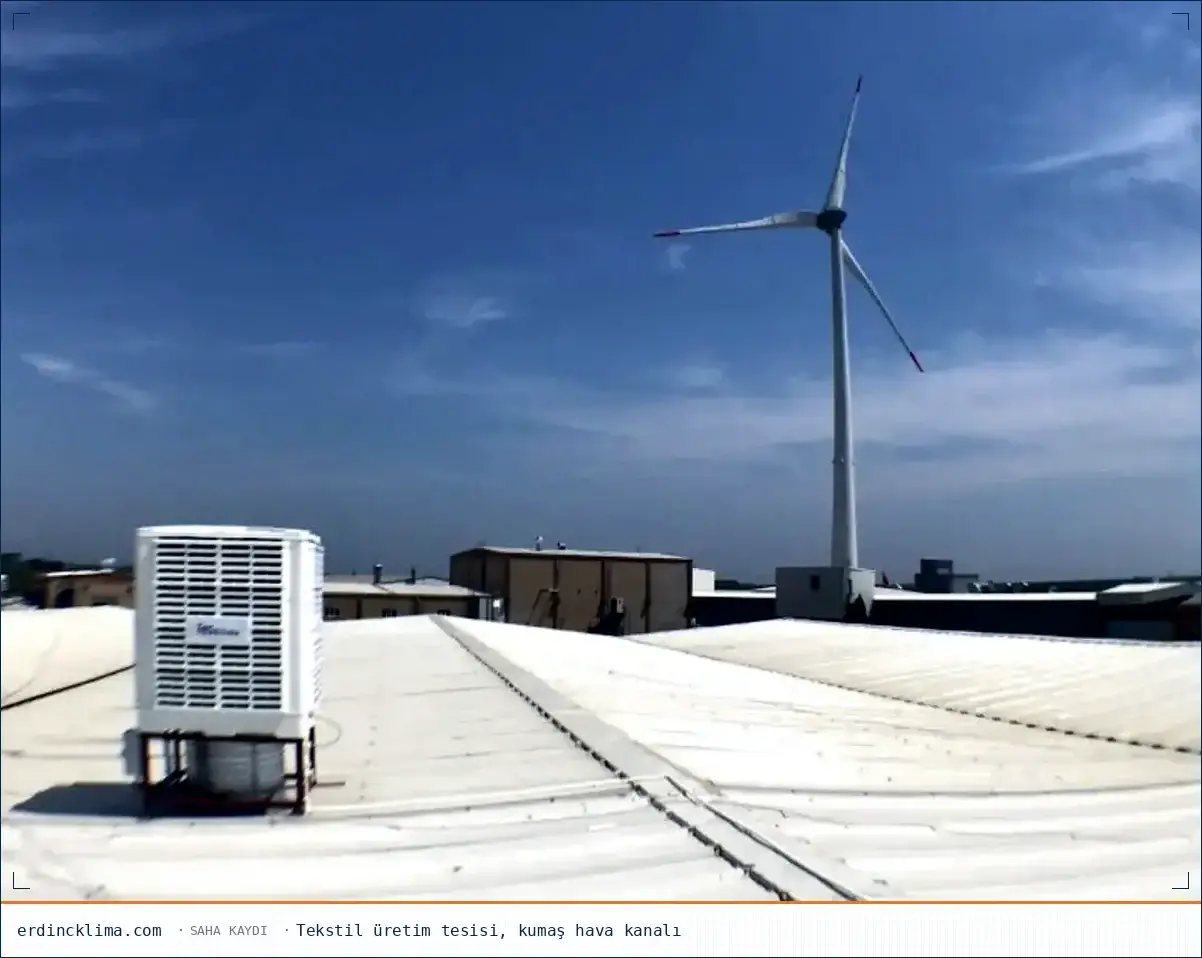

Tekstil
Tavan altı kumaş kanalla düşük hızda, yoğuşmasız ve homojen taze hava dağıtımı.

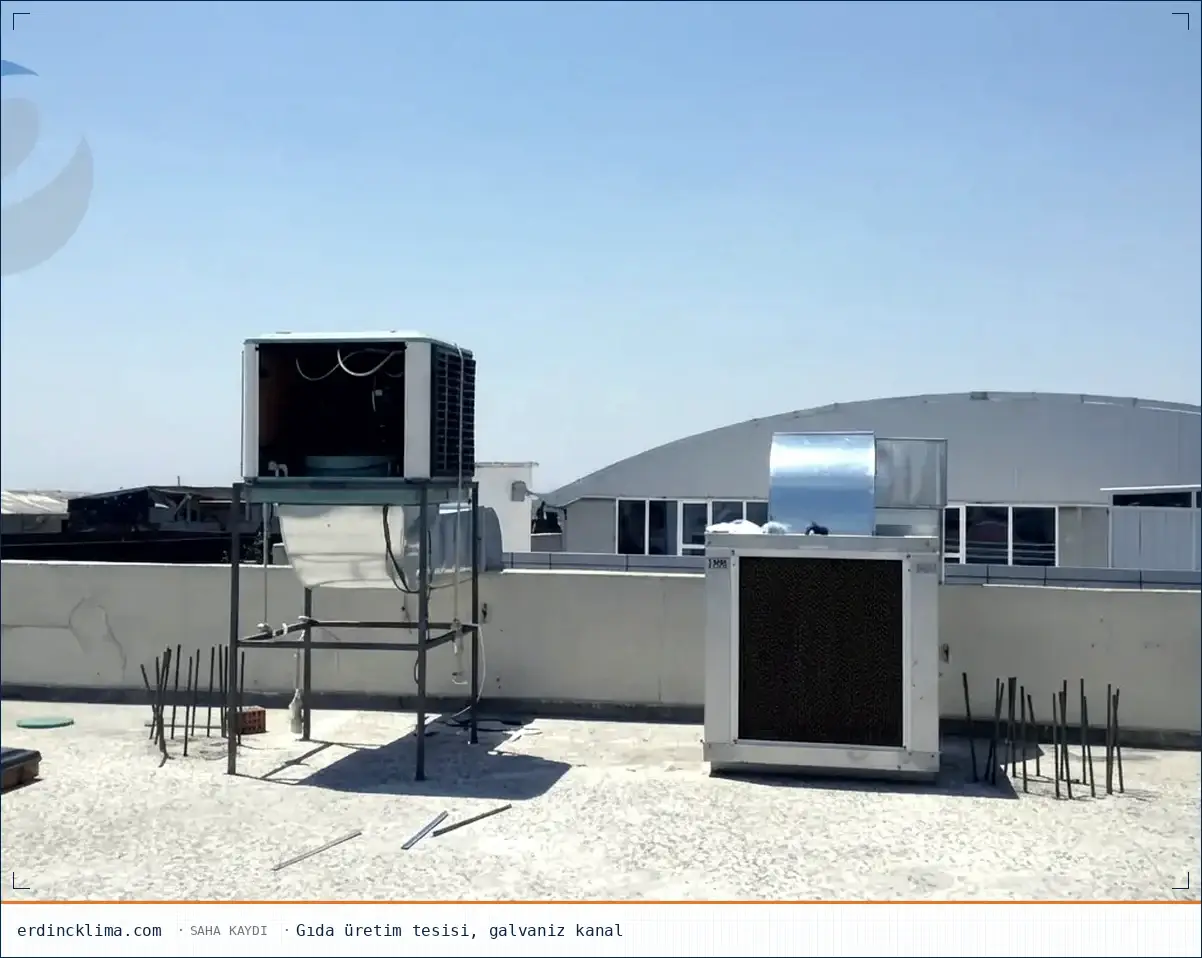

Gıda üretimi
Galvaniz kanal ve menfezlerle hijyenik taze hava; proses ısısı egzozla atılır.

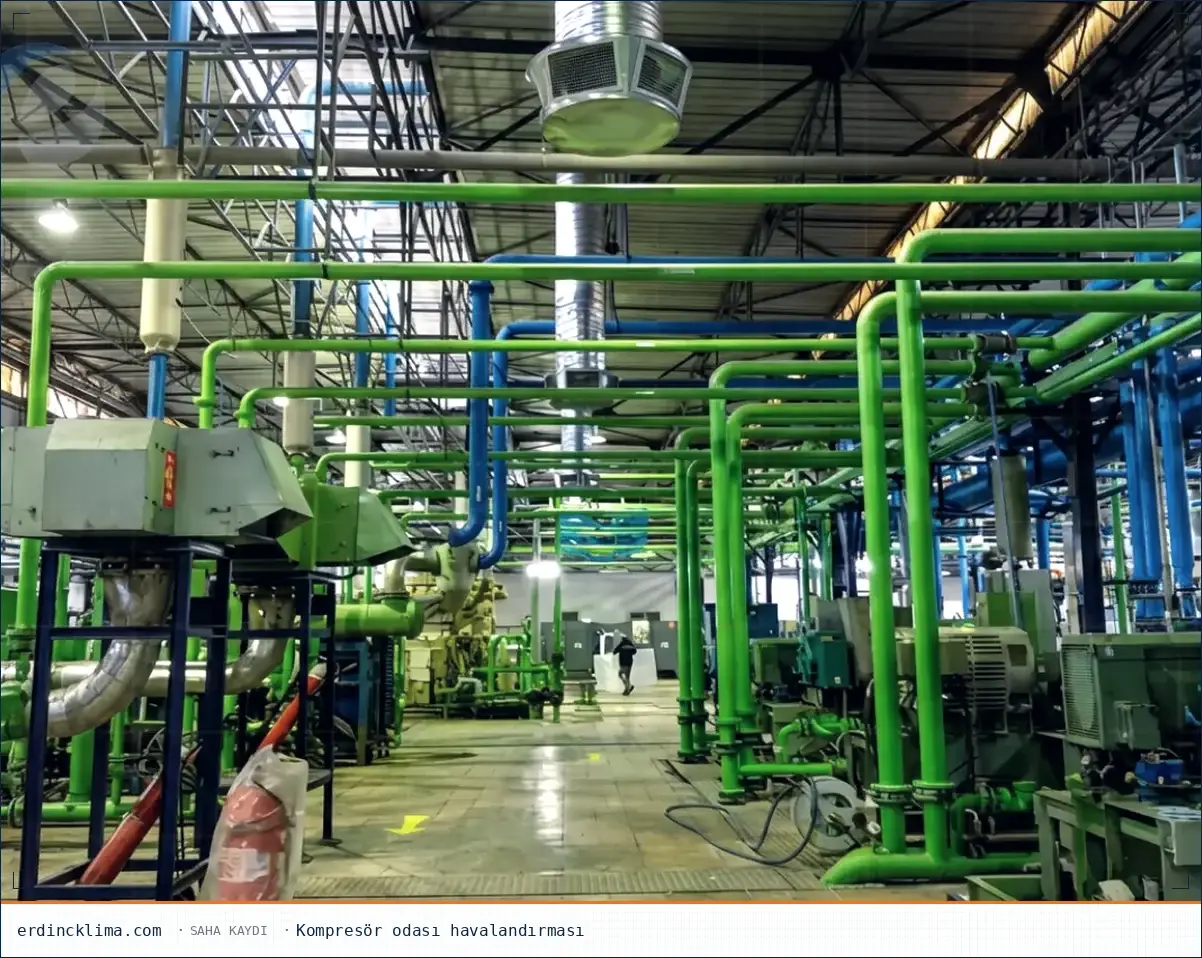

Kompresör odası
Kompresörlerin attığı ısı egzozla dışarı, emiş havası taze hava kanalından.

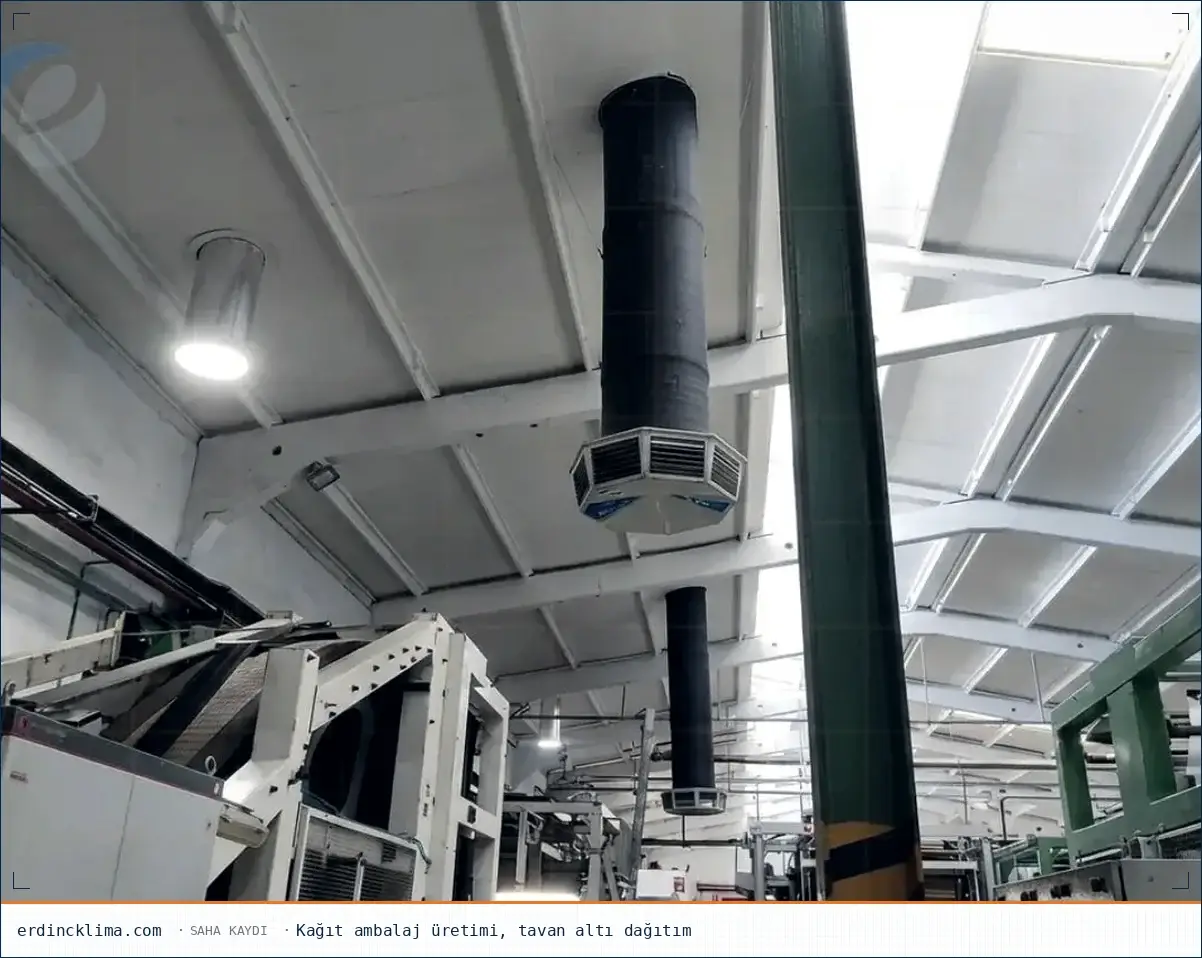

Kağıt ambalaj üretimi
Yüksek tavanlı hatta tavan altı dağıtım kanalı; kağıt tozu için filtreli emiş.

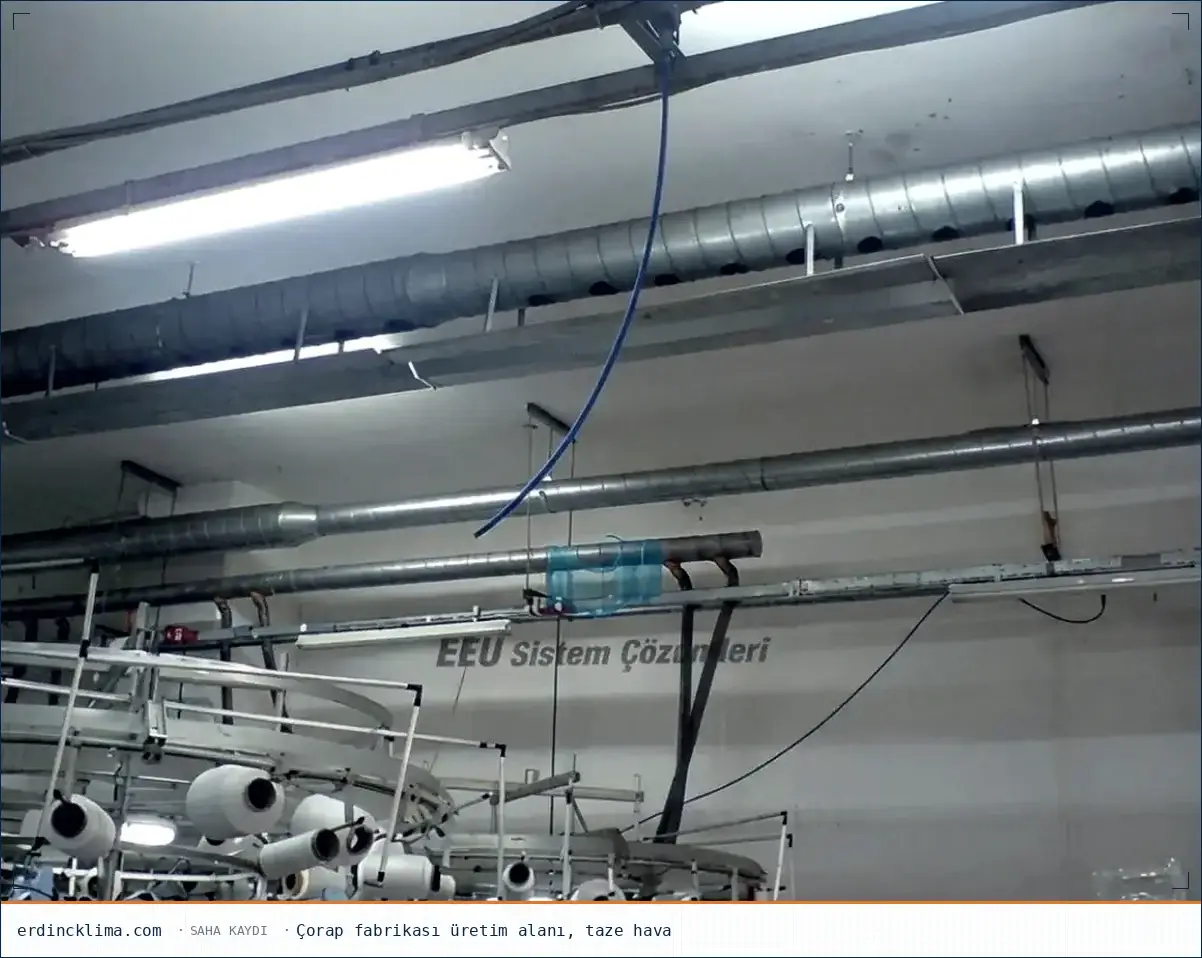

Çorap fabrikası
Makine yoğun üretim alanında taze hava ve difüzörlerle çalışma bölgesine yönlendirme.

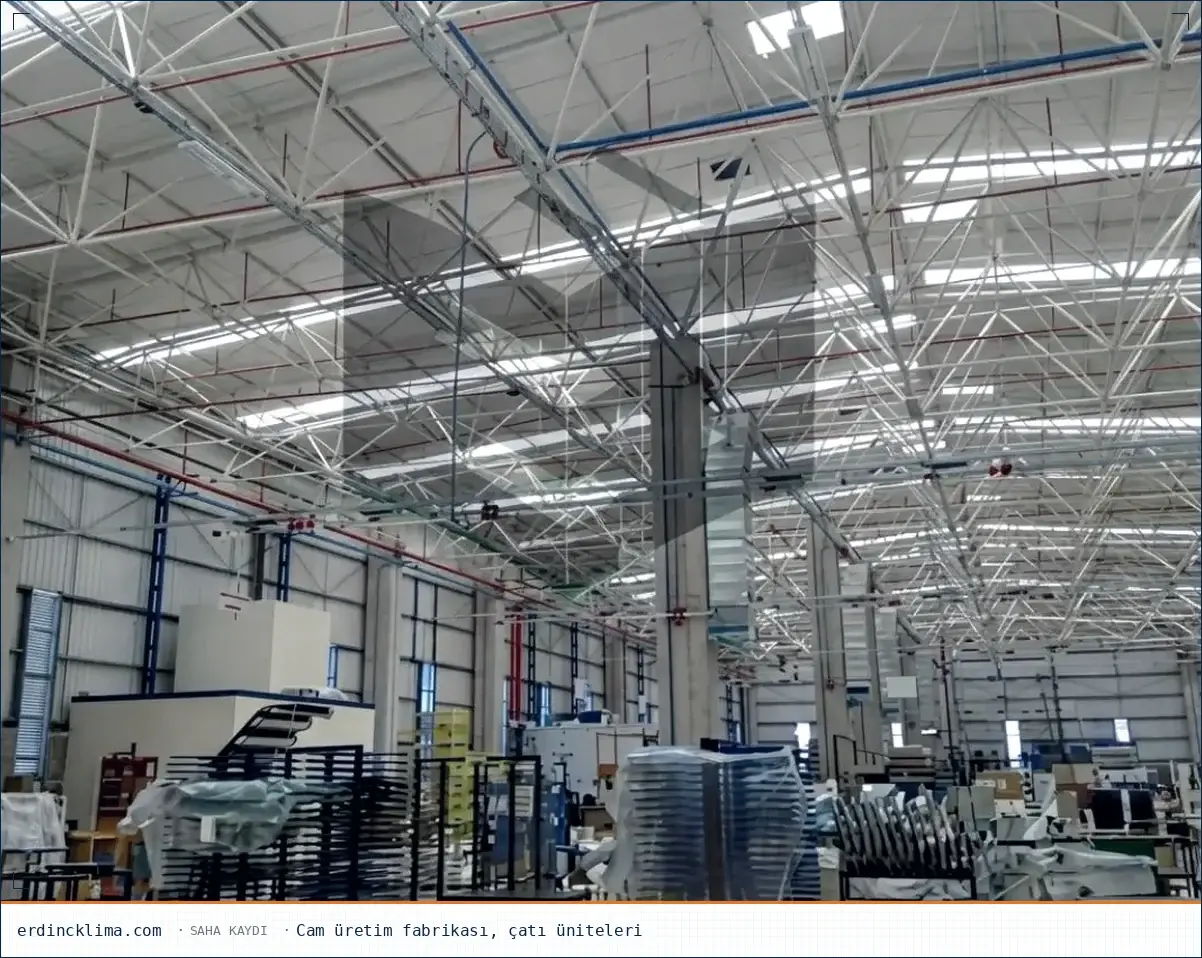

Cam üretimi
Çatı üniteleriyle yüksek ısı yükünün atılması ve taze hava beslemesi.
Hesap, imalat, montaj ve bakım tek ekipten
Erdinç Klima 2004'ten beri endüstriyel HVAC yapar; kanalı hesaplayan ekip atölyesinde imal eder, sahada monte eder, balanslar ve bakımını sürdürür.
Ayrıntıları göster
Standart uyumlu hesap
Debi, kanal kesiti ve basınç kaybı SMACNA ve TS EN 1505/1506 referanslarıyla hesaplanır; fan çalışma noktası teklifte yazılır.
Atölye imalatı
Galvaniz dikdörtgen ve spiral kanal, dirsek, redüksiyon ve menfez kutuları atölyede imal edilir; kumaş kanal ölçüye göre tedarik edilir.
Montaj ve balans
Askı, birleşim ve sızdırmazlık kontrolü; devreye almada menfez debileri ölçülür, damperlerle balanslanır, rapor teslim edilir.
Bakım ve hijyen
Filtre değişimi, kanal temizliği, fan ve kayış bakımı, ısı geri kazanım eşanjörü temizliği; kumaş kanallar yıkanır.
Hizmet süreci hakkında
Aşağıdaki sorular keşif, imalat, montaj ve bakım sürecine ilişkindir. Isı geri kazanım, otopark mevzuatı ve mutfak egzozu gibi teknik konular blog yazılarında ayrıntılı anlatılır.
Tesisinizin havasını birlikte tasarlayalım
Alan, tavan yüksekliği ve kullanım amacını iletin; debi ve kanal hesabı yapılır, imalat, montaj ve balans takvimiyle teklif hazırlanır. Mevcut sistem için temizlik, balans ve fan bakımı talebi de aynı kanaldan alınır.
