Sunvia Tüp Aydınlatma — Fabrika ve Depoda Doğal Gün Işığı
Sunvia gün ışığı tüpü, çatıdaki akrilik kubbeyle topladığı ışığı yüksek yansıtmalı alüminyum kanaldan geçirip tavan difüzöründen mekâna dağıtır. Elektrik bağlantısı yoktur; UV ve ısı iletmez. Bu rehber üç modelin kapasitesini, LED ve polikarbonat çatıyla karşılaştırmasını ve montaj-bakım koşullarını anlatır. Sunvia FORM ürün grubudur; Erdinç Klima FORM çözüm ortağı olarak hesap, tedarik ve çatı montajını üstlenir.
Sunvia SunviaTube gün ışığı tüpü üç bileşenden oluşur: çatıya monte akrilik kubbe, yansıtma katsayısı ≥ 98,5 olan gümüş kaplı alüminyum kanal ve tavan difüzörü. Sistem elektrik tüketmez, UV ve ısı iletmez, kapalı yapısına toz ve nem girmez. SV 250 (250 mm) yaklaşık 15–20 m², SV 550 (550 mm) 30–35 m², SV 900 (900 mm) 50–60 m² alanı aydınlatır; değerler doğrudan güneş, 2,50 m tüp boyu ve 5,2 m difüzör yüksekliği içindir. Fabrika, depo, AVM, okul ve spor tesislerinde gündüz yapay aydınlatma ihtiyacını azaltır. Sunvia FORM tarafından Türkiye'de üretilir; Erdinç Klima FORM çözüm ortağı olarak tüp adedi hesabı, tedarik, çatı montajı ve bakımı yürütür.
Üç bileşen: kubbe, yansıtıcı kanal, difüzör
Kubbe ışığı toplar, kanal kayıpsız iletir, difüzör parlama yapmadan dağıtır; sistem tamamen kapalıdır ve hareketli parça içermez. Çalışma ilkesinin ayrıntısı doğal aydınlatma sayfasındadır.
ÇİZİMİ YATAY KAYDIRIN →
- 1Kubbe — şeffaf, darbeye dayanıklı; farklı açılardan gelen gün ışığını toplar
- 2Çatı flanşı — çatı kaplamasına göre seçilir, sızdırmazlığı sağlar
- 3Yansıtıcı tüp — iç yüzeyi yüksek yansıtıcı; ışığı çatı boşluğundan aşağı taşır
- 4Difüzör — ışığı tavandan mahale homojen dağıtır, kamaşmayı azaltır

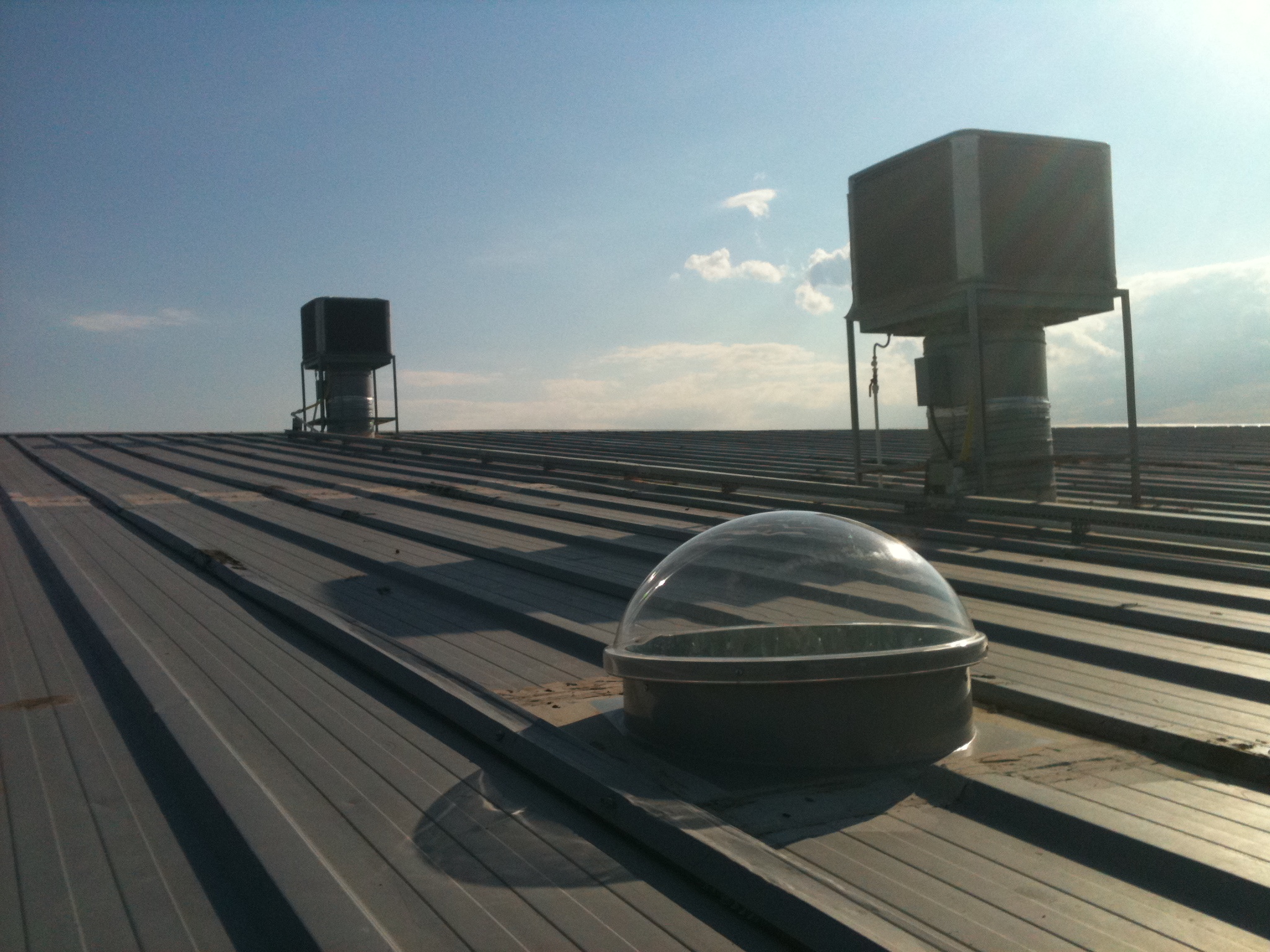

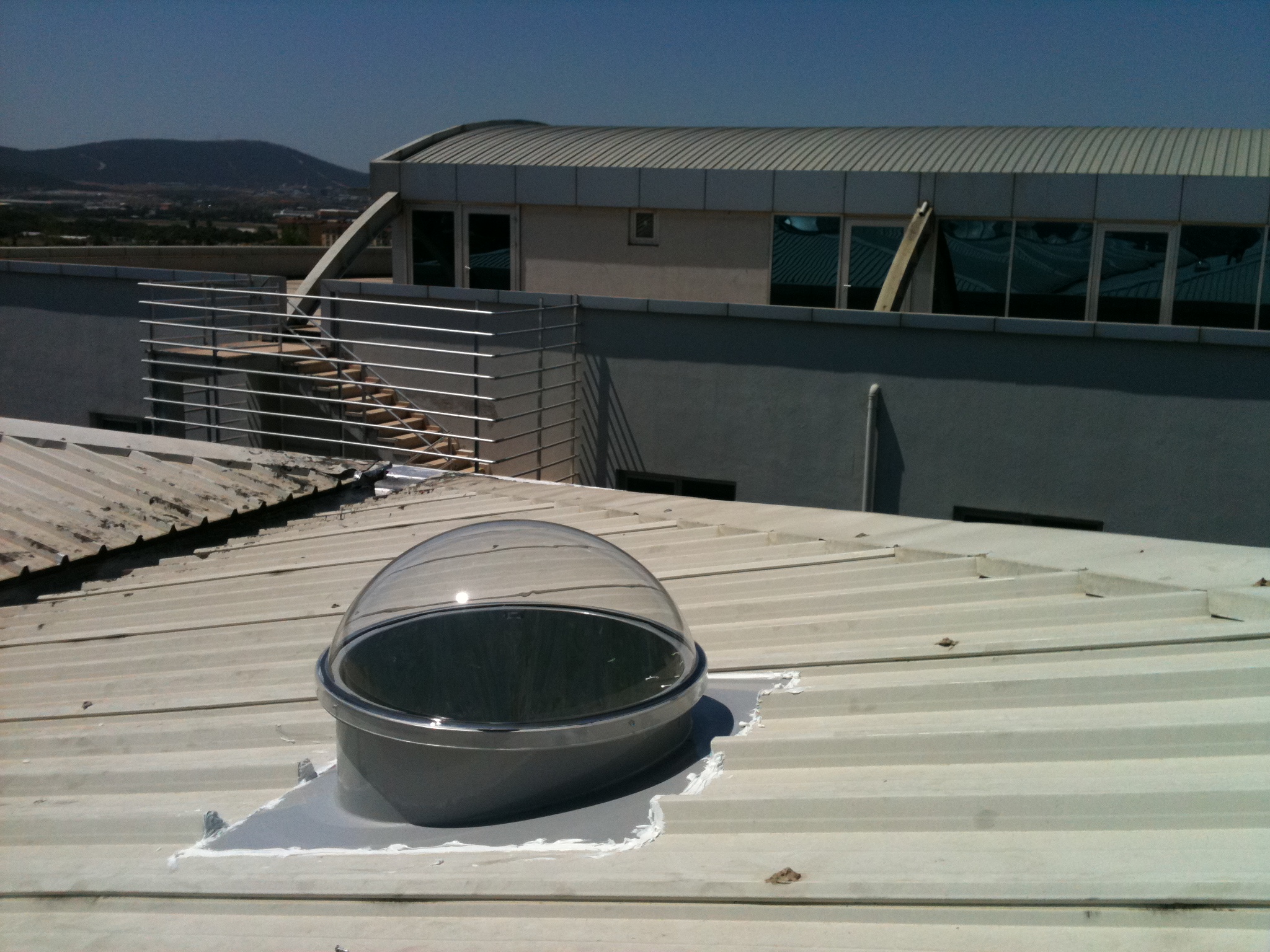

Akrilik kubbe — ışık toplama
Çatıya monte kubbe gün boyunca her açıdan doğrudan ve yayılmış gün ışığını toplar; annular asferik lens tasarımı ışığı kanala yönlendirir, kaçan ışınlar kubbe iç yüzeyindeki yansıtıcılarla geri döner. ASTM D 1003 ışık geçirgenliği, ISO 180/1A 12 kJ/m² darbe dayanımı. Yağmurla kendini temizler, kar tutmaz, su sızdırmaz.
Yansıtıcı kanal — ışık iletimi
Gümüş kaplı alüminyum tüp; yansıtma katsayısı ≥ 98,5 (DIN 5036-3 / ASTM E-1651). Standart boylar 0,60 m ve 1,25 m; eklenerek uzatılır, kesilerek kısaltılır. Dikeyde 6 metreye kadar belirgin verim kaybı olmaz. UV ve ısı iletmez.
Difüzör — homojen dağılım
Tavana monte yüksek geçirgenlikli akrilik difüzör ışığı parlama olmadan mekâna yayar. Prizmatik ve lineer yüzey, yuvarlak ve kare seçenek. Kapalı sistem: toz, böcek ve nem girmez; iç temizlik gerekmez. Işık kesici aksesuarla ışık kısılabilir veya kapatılabilir.
0°–45° ayarlanabilir dirsek aksesuarlarıyla dönüş gerektiren güzergâhlarda da ışık taşınır; çatı üstü uzatma tüpü ile kubbe gerektiğinde yükseltilir.
SV 250, SV 550, SV 900: hangi model, kaç metrekare?
Tüp çapı büyüdükçe taşınan ışık miktarı ve aydınlatılan alan artar; fabrika ve depoda standart seçim SV 900'dür, ofis ve mağazada SV 550, küçük hacimlerde SV 250.
Eşdeğer elektrik gücü, aynı aydınlık düzeyini veren yapay aydınlatma armatürünün gücünü ifade eder; katalog değeridir ve konuma, çatı yüksekliğine, tüp boyuna ve hava durumuna göre değişir. Tüpten alınan ışık sabit değildir: güneşin konumu, gökyüzünün açık ya da kapalı olması, tüp çapı, dirsek sayısı ve difüzör tipi sonucu belirler; bu yüzden adet seçiminde kapalı gün koşulu da hesaba katılır. Tesisiniz için tüp adedi ve yerleşim, tavan yüksekliği ve hedef lux değeriyle hesaplanır; hızlı sonuç için gün ışığı hesaplama aracı, senaryo karşılaştırması için ışık simülatörü kullanılır.
| Model | Tüp çapı | Eşdeğer elektrik gücü | Tipik aydınlatma alanı | Uygun mekân |
|---|---|---|---|---|
| SV 250 | 250 mm | 150 W | 15 – 20 m² | Ofis, koridor, banyo, küçük atölye |
| SV 550 | 550 mm | 400 W | 30 – 35 m² | Mağaza, toplantı salonu, okul, ofis |
| SV 900 | 900 mm | 750 W | 50 – 60 m² | Fabrika, depo, AVM, spor salonu, yüzme havuzu |
LED armatür, polikarbonat çatı ve gün ışığı tüpü
Gün ışığı tüpü, polikarbonat çatının ısı kazancı ve sararma sorununu taşımaz; LED'in aksine gündüz elektrik tüketmez. Gece ve kapalı havada yapay aydınlatma tamamlayıcı olarak kalır.
Yapay aydınlatma ısı üreterek soğutma yükünü artırır; gün ışığı tüpü UV ve ısı iletmediğinden bu yük oluşmaz. Aydınlatma ve soğutma etkisi birlikte değerlendirildiğinde gündüz çalışan tesislerde aydınlatma enerjisinde azalma sağlar; miktar tesisin çalışma saatine, çatı yönüne ve mevcut aydınlatma sistemine bağlıdır ve sayısal olarak proje bazında hesaplanır. Gün ışığı LEED gün ışığı kredisine ve BREEAM puanlamasına katkı verir; Binalarda Enerji Performansı hesabında değerlendirilebilir.
| Kriter | LED / floresan | Polikarbonat çatı | Sunvia gün ışığı tüpü |
|---|---|---|---|
| Enerji tüketimi | Çalıştığı her saat | Yok (doğrudan ışık) | Yok; gündüz saatlerinde |
| UV iletimi | Kısmen / filtreli | Yüksek | İletmez |
| Isı kazancı | Isı üretir | Yüksek | İletmez |
| Işık kalitesi | Yapay spektrum | Doğrudan, parlama var | Homojen, parlama yok |
| Sararma / eskime | Lamba ömrü sınırlı | Zamanla sararır | UV dayanımlı, sararmaz |
| Bakım | Lamba ve armatür | Temizlik, panel değişimi | Kubbe yağmurla temizlenir; iç temizlik yok |
| Sistem ömrü | 5 – 10 yıl | 10 – 15 yıl | Üretici tasarım ömrü 25 yıl üzeri |
| Garanti | 2 – 5 yıl | Değişken | Üretici ürün garantisi 10 yıl · montaj 2 yıl |
Test ve ölçüm referansları: DIN 5036-3 (yansıtma), ASTM E-1651 (ışık geçirgenliği), ASTM D 1003 (akrilik geçirgenlik), ISO 180/1A (darbe dayanımı).
Nerelerde uygulanır?
Gündüz aydınlatma ihtiyacı olan her yapıda; çatı tipi ve kat düzeni dirsek ve uzatma aksesuarlarıyla çözülür.
- Üretim tesisleri: fabrika, montaj hattı, atölye
- Depo ve lojistik: yüksek tavanlı depo, dağıtım merkezi
- Alışveriş merkezleri: market, mağaza, galeri
- Eğitim binaları: okul, üniversite, kütüphane
- Sağlık tesisleri: hastane koridoru, klinik
- Spor tesisleri: spor salonu, yüzme havuzu
- Kültür yapıları: müze, sergi ve galeri alanı
- Ofis ve kamu: açık ofis, belediye ve sosyal tesis

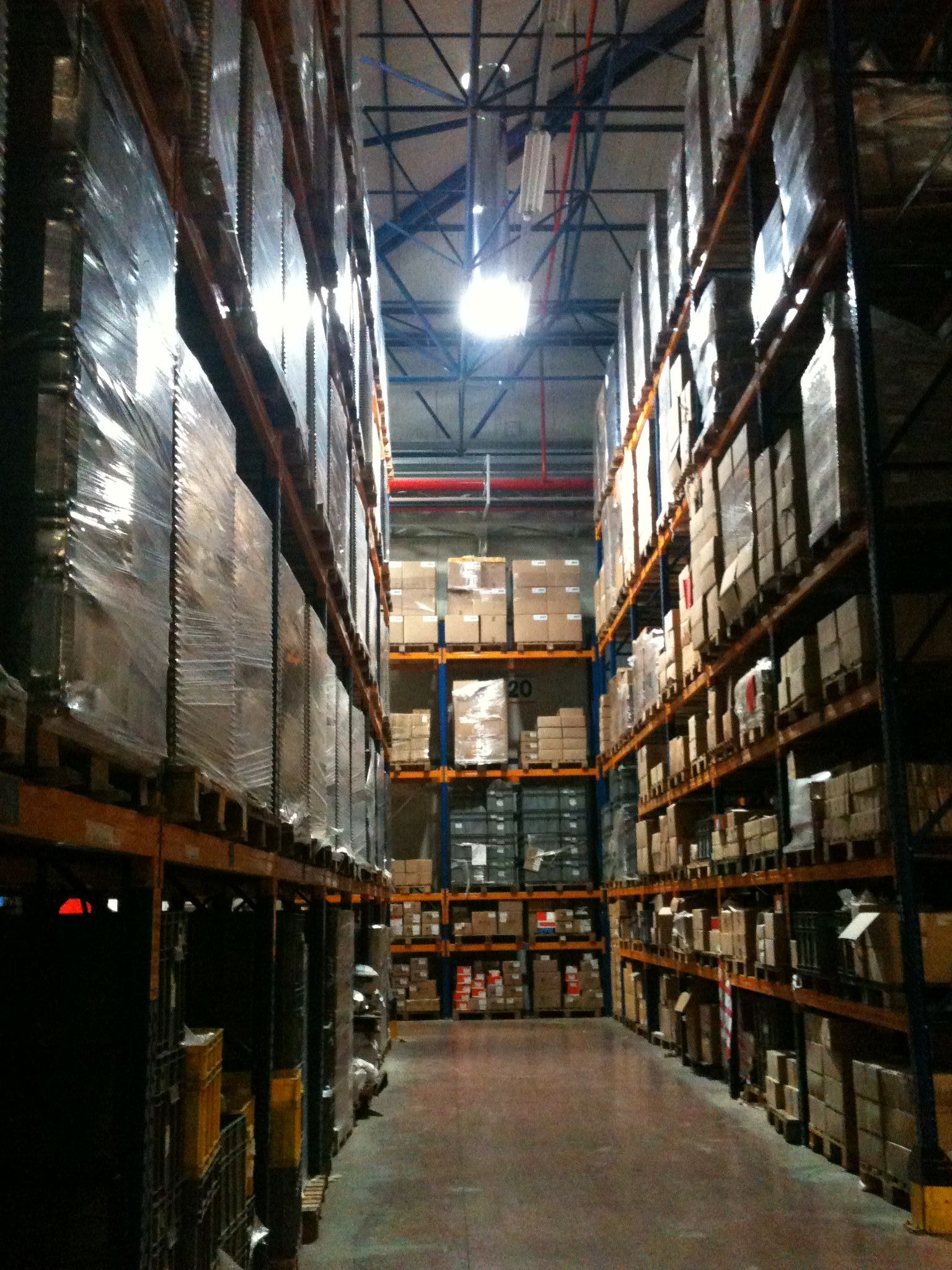

Montaj hattı ve depo · İstanbul

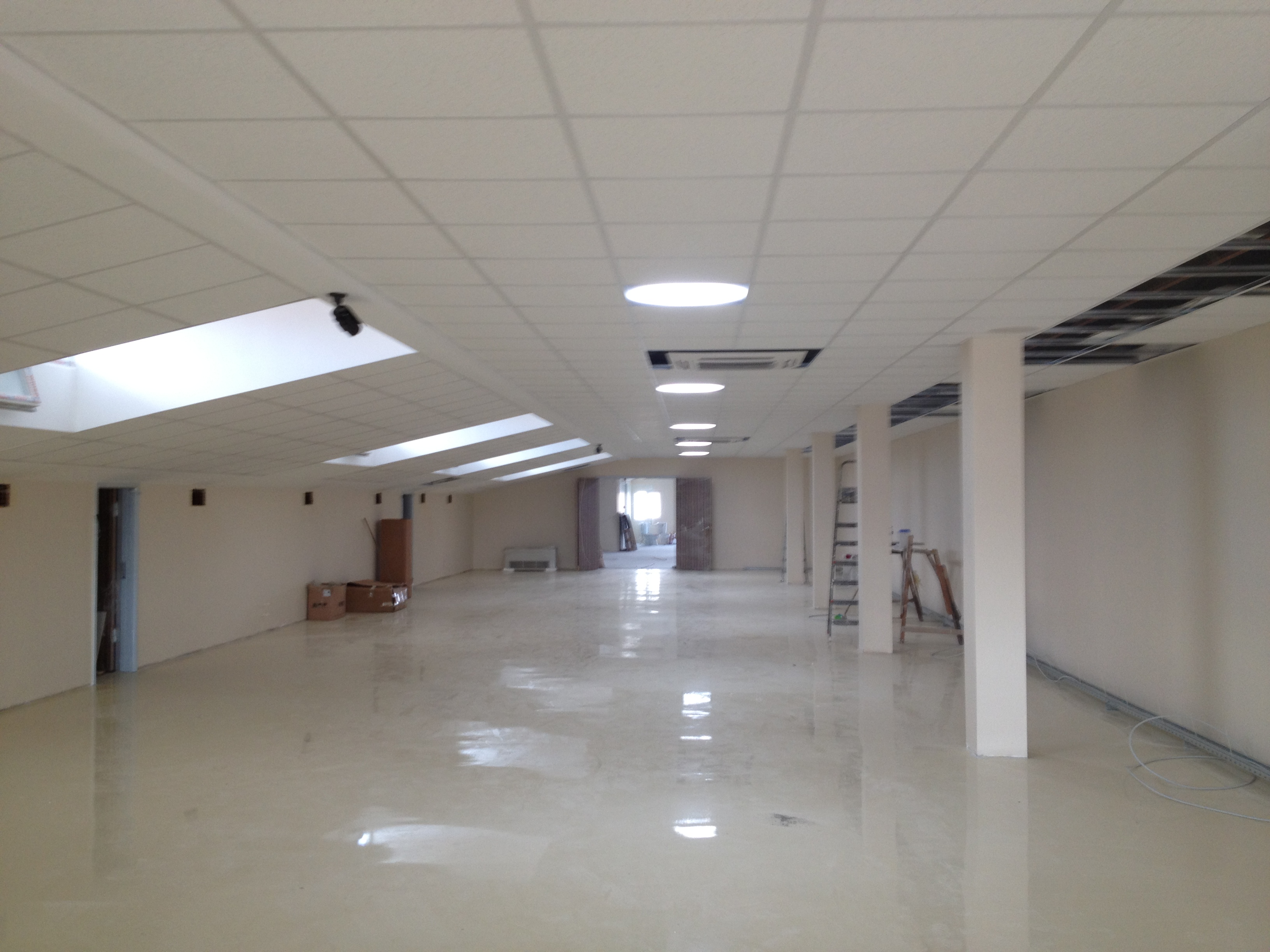

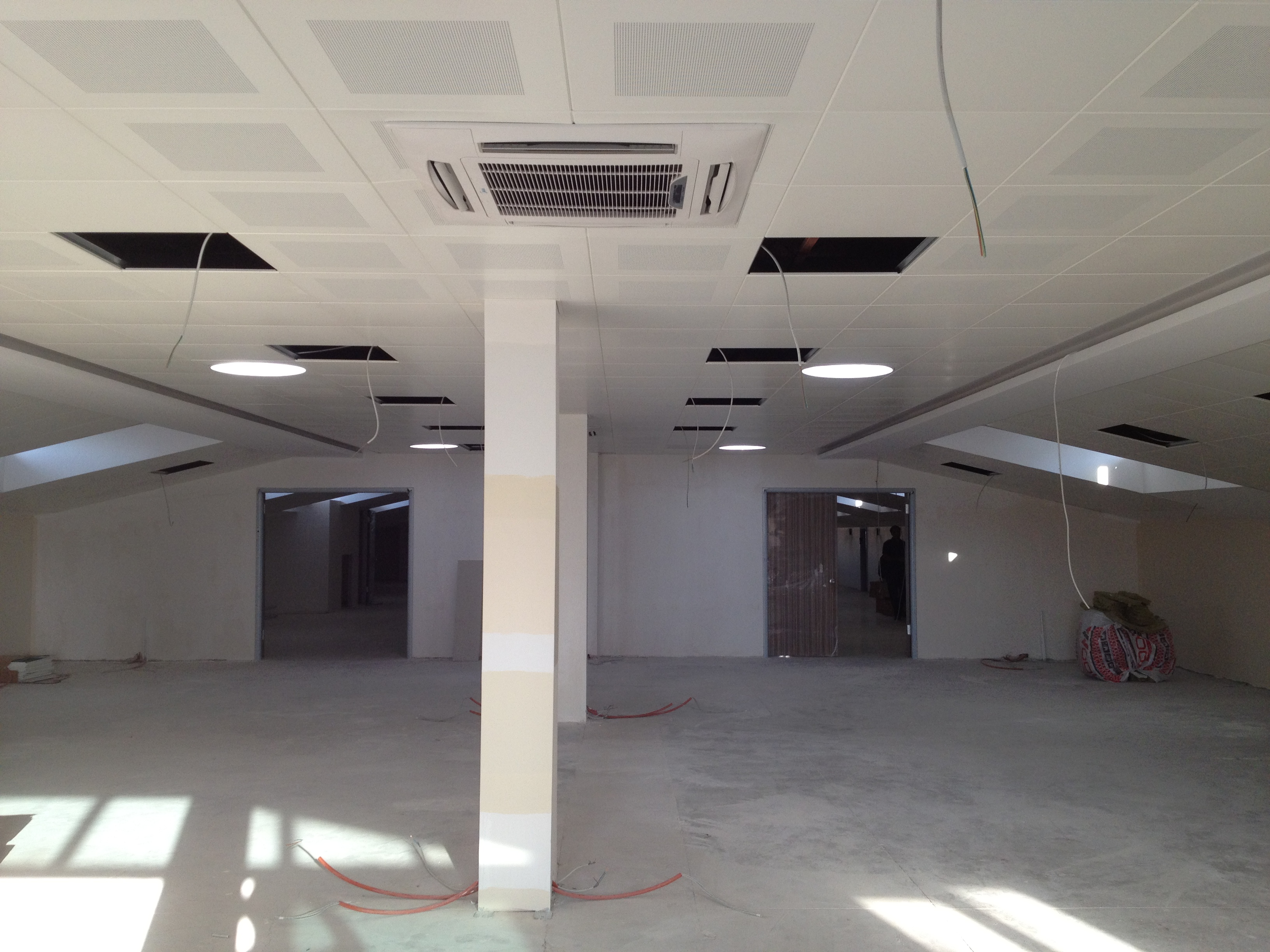

Yüksek tavanlı üretim alanı
Fabrika ve depo · Marmara
Montaj koşulları ve bakım
Bir ünite ortalama 2 saatte kurulur; çatı kaidesi çatı tipine göre seçilir, montaj çatı tamamlandıktan sonra yapılır; iç temizlik gerekmez.

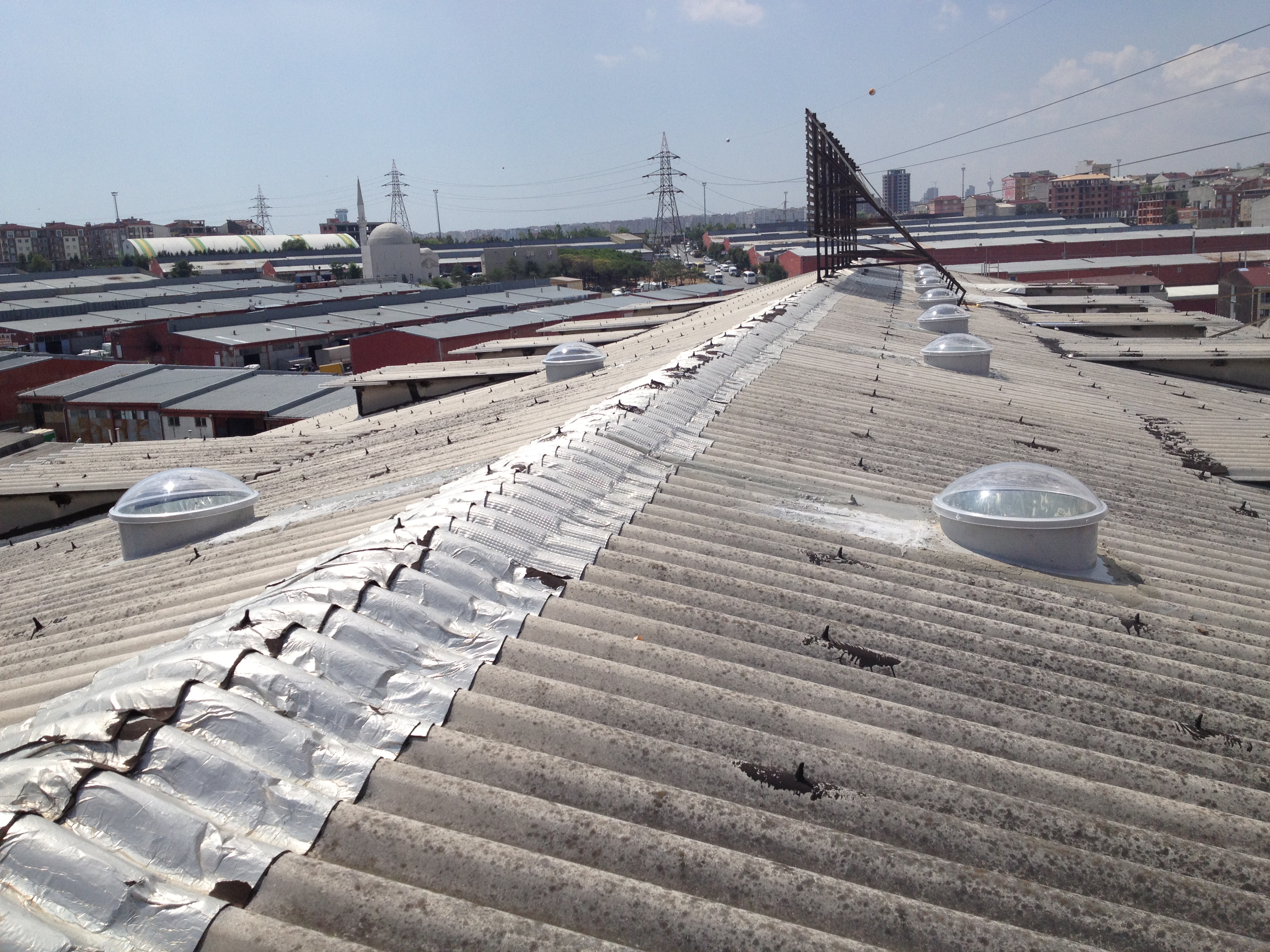

- Kaide: eğimli, düz ve sandviç panel çatılar için ayrı kaide seçenekleri; eğimli kaide suyu biriktirmeden tahliye eder
- Sızdırmazlık: kaide ile çatı arasına özel yalıtım malzemesi uygulanır; kubbe yağmurla kendini temizler, yoğun karda üstünün açılması önerilir
- Tüp boyu: 0,60 m ve 1,25 m modüller eklenir veya kesilir; dikeyde 6 metreye kadar belirgin kayıp yoktur, dönüşlerde 0°–45° dirsek kullanılır
- Işık kontrolü: ışık kesici aksesuarla manuel veya otomatik kısma; ışık sensörüyle yapay aydınlatma yalnızca gerektiğinde devreye alınır
- Gece kiti: akşam ve gece saatleri için isteğe bağlı aydınlatma kiti
- Bakım: kapalı sistemde iç temizlik gerekmez; yıllık kontrolde kubbe, conta ve difüzör gözle incelenir
- Garanti: üretici ürün garantisi 10 yıl, elektrikli elemanlar 2 yıl; montaj garantisi 2 yıl
