Duman Tahliye Sistemleri — Yangında Kaçış Yolunu Görünür Tutan Çatı
Yangın anında çatıdaki tahliye kapakları otomatik açılır; duman ve ısı yapı dışına çıkar, kaçış yolları görünür kalır. Aynı kapaklar günlük operasyonda doğal havalandırma yapar. Erdinç Klima, Roda SHEV ve Lamilux cam ışıklık sistemlerini Aw hesabıyla boyutlandırır, tedarik eder, monte eder ve devreye alır.
Roda ve Lamilux katalogları →Telefon ve WhatsApp danışmanlığı ücretsizdir · 20+ yıl deneyim · Roda ve Lamilux çözüm ortağı
- Standart
- EN 12101-2 · CE
- Tahrik
- CO₂ pnömatik · 24 V elektrik
- Boyutlandırma
- Aerodinamik etkin alan (Aw)
- Saha ekibi
- 30 dk · Anadolu Yakası
Doğal duman ve ısı tahliye sistemi (SHEV), yangın anında çatıdaki kapakları otomatik açarak dumanın termal kaldırma kuvvetiyle dışarı çıkmasını sağlar; kaçış yolları görünür kalır, itfaiye müdahalesi kolaylaşır, taşıyıcı yapı korunur. Kapaklar EN 12101-2'ye göre CE sertifikalıdır ve aerodinamik etkin alan (Aw) ile boyutlandırılır; geometrik açıklık değil, laboratuvarda ölçülen Aw esas alınır. Aynı kapaklar yangın dışında doğal havalandırma yapar; Lamilux cam ışıklıklarla birleştirildiğinde çatı gün ışığı da sağlar. Erdinç Klima Roda ve Lamilux çözüm ortağı olarak hesap, tedarik, montaj, yangın santrali entegrasyonu ve devreye almayı tek ekipten sunar.
Hangi durumdasınız?
Dört durumdan birini seçin; her satır sizi doğrudan ilgili adıma götürür. Kararsızsanız çatı alanı ve yapı kullanım sınıfıyla WhatsApp'tan yazın; danışmanlık ücretsizdir.
Yapı kullanım sınıfı, yangın yükü, çatı yüksekliği ve duman tabakasına göre gerekli toplam Aw ve kapak adedi hesaplanır.
Kapak tipi, tahrik, hava giriş kapakları ve kontrol paneliyle birlikte tedarik ve çatı montajı teklifi hazırlanır.
Kapak açılma testi, tahrik ve santral kontrolü, sensör ve sızdırmazlık bakımı yapılır; rapor düzenlenir.
Doğal havalandırma kapakları ve Lamilux ışık bandı ile baca etkisiyle ısı tahliyesi ve doğal aydınlatma planlanır.
Binanızı seçin, ölçüyü girin, kapak adedini görün
Çizimlerden binanıza benzeyeni seçin; genişlik × uzunluk × mahya yüksekliği girin. Araç gereken aerodinamik alanı ve duman tahliye kapağı adedini anında hesaplar, sonucu WhatsApp mesajına hazır yazar.
Binanız hangisine benziyor?
Çizime dokunun. Senaryo, taban alanına göre gereken aerodinamik alan (Aa) oranını ya da zon başına sabit Aa değerini belirler.
Bina ölçüleri
Yaklaşık değer yeterlidir; kesin ölçü çatı rölövesinde alınır.
Hesapta kullanılan kapak sınıfları
Adet, kapağın CE belgesindeki aerodinamik alanına (Aa) bölünerek bulunur; geometrik açıklık kullanılmaz. Roda PHOENIX, MEGAPHOENIX, Smokejet ve Venturi Nano serilerinin Aa değeri ölçüye ve belgeye göre değişir; teklifte her kapak için belgeli Aa yazılır.
| Sınıf | Birim Aa | Tipik kullanım | Hesaptaki rolü |
|---|---|---|---|
| Aa 1,00 | 1,00 m² | Lobi, hol, duman şaftı; büyük çatılar | Varsayılan kapak |
| Aa 0,70 | 0,70 m² | Merdiven yuvası; dar aşık aralığı | Alternatif satır |
| Aa 0,90 | 0,90 m² | Koridor sonu; orta açıklık | Referans |
Ön boyutlandırma
Seçiminizle birlikte anında güncellenir.
Ön boyutlandırmadır. EN 12101-2 sınıfları, rüzgâr ve kar yükü, BYKHY gereklilikleri, duman tabakası kalınlığı ve hava giriş kapakları projede belirlenir; kapak adedi CE belgesindeki Aa değerine göre kesinleşir.
Doğal duman tahliye nasıl çalışır?
Yangında ısınan duman tavanda tabaka oluşturur. Dedektör veya yangın santrali sinyaliyle çatı kapakları açılır; duman termal kaldırma kuvvetiyle (baca etkisi) dışarı çıkar. Aynı anda cephe veya kapı üstündeki hava giriş kapakları açılarak taze hava girişi sağlanır; giriş olmadan tahliye çalışmaz.
Nasıl çalışır: bileşenler ve tablo
Kapaklar CO₂ kartuşlu pnömatik ya da 24 V elektrikli tahrikle açılır; elektrik kesintisinde de çalışacak şekilde tasarlanır. Kontrol paneli yangın santrali, BMS/KNX ve yağmur-rüzgâr sensörleriyle haberleşir.
Yangın dışında aynı kapaklar günlük doğal havalandırma yapar: yaz aylarında sıcak hava çatıdan atılır, iç ortam sıcaklığı düşer. Lamilux cam ışıklık ve ışık bandıyla birleştirildiğinde çatı yüzeyi aynı anda gün ışığı sağlar. Mekanik (fanlı) tahliye, yatay açıklığı sınırlı otopark ve tünel gibi yapılarda EN 12101-3 fanlarla kurulur; büyük projelerde iki sistem birlikte çalışır.
| No | Bileşen | İşlev |
|---|---|---|
| 1 | Tahliye kapağı (SHEV) | Çatıda tek veya çift kanatlı; Aw değeri EN 12101-2 testiyle belgeli. |
| 2 | Tahrik | CO₂ pnömatik veya 24 V elektrik; yangın sinyaliyle otomatik açılma. |
| 3 | Hava giriş kapağı | Cephe veya kapı üstünde; taze hava girişi olmadan tahliye oluşmaz. |
| 4 | Kontrol paneli | EN 12101-9 uyumlu; yangın santrali, BMS/KNX ve sensör entegrasyonu. |
| 5 | Cam ışıklık / ışık bandı | Lamilux; gün ışığı ve düşük U-değeri, kapakla kombinasyon. |
Kaç kapak, hangi ölçü?
Boyutlandırma aerodinamik etkin alanla (Aw) yapılır: yapı kullanım sınıfı, yangın yükü, çatı yüksekliği ve tasarım duman tabakası kalınlığına göre gerekli toplam Aw bulunur; kapağın CE belgesindeki Aw değerine bölünerek adet çıkar. Geometrik açıklık kullanılmaz.
Adım adım seçim ve hesap
- ADIM 1
Yapı ve risk sınıfı
Depo, üretim, AVM, otopark veya toplanma yapısı; yangın yükü ve BYKHY / DIN 18232 kapsamındaki eşikler belirlenir. Zorunluluk ve hedef bu adımda netleşir.
- ADIM 2
Gerekli toplam Aw
Çatı alanı, yapı yüksekliği ve tasarım duman tabakası kalınlığından gerekli aerodinamik etkin alan hesaplanır; hava giriş alanı buna göre boyutlandırılır.
- ADIM 3
Kapak seçimi ve yerleşim
Belgeli Aw değerine göre kapak tipi ve adedi seçilir; çatı kesiti, duman bölmeleri ve tahrik tipi (CO₂ / 24 V) ile kontrol paneli entegrasyonu planlanır.
Aw, geometrik açıklığın yalnızca bir bölümüdür; rüzgâr, açılma açısı ve akış kayıpları hesaba katıldıktan sonra kalan etkin alandır. Sertifikasız üründe geometrik alan büyük görünse de gerçek tahliye kapasitesi bilinmez. Teklifte her kapak için CE belgesindeki Aw değeri yazılır.
Hangi ürün grupları, hangi kullanım?
Erdinç Klima, Roda duman tahliye ve havalandırma kapakları ile Lamilux cam ışıklık sistemlerinin tedarik, montaj ve devreye almasını yapar; GAL doğal havalandırma ürünleri mahya havalandırması için eklenir. Seçim Aw hesabına göre yapılır.
Tabloyu aç: Duman tahliye ve doğal havalandırma ürün grupları
| Marka / grup | Tip | Öne çıkan özellik | Uygun kullanım |
|---|---|---|---|
| Roda duman tahliye kapakları | Tek / çift kanat · düz çatı | EN 12101-2 CE, belgeli Aw; CO₂ veya 24 V tahrik; yangın santraline entegre | Depo, üretim, AVM, otopark üstü |
| Roda sürekli havalandırma bandı | Lamel kapaklı band · 0–95° açılma | SHEV + günlük havalandırma çift fonksiyon; BMS/KNX | Büyük açıklıklı üretim tesisleri |
| Roda hava giriş kapakları | Cephe · kapı üstü | Tahliyenin çalışması için zorunlu taze hava girişi; otomatik açılma | Tüm SHEV projeleri |
| Roda kontrol panelleri | EN 12101-9 · Modbus / KNX | Yangın santrali, BMS ve yağmur-rüzgâr sensörü entegrasyonu | Devreye alma ve otomasyon |
| Lamilux cam ışıklık ve ışık bandı | Sabit · kombinasyonlu | Gün ışığı, düşük U-değeri, yangın yayılımını geciktiren cam seçeneği | Üretim hattı, spor salonu, eğitim yapıları |
| GAL doğal havalandırma | Mahya (ridge) havalandırıcı | Baca etkisiyle sürekli ısı tahliyesi; elektrik yok | Sıcak proses tesisleri, dökümhane, metal |
Nerelerde kullanılır?
Duman tahliye; geniş, yüksek tavanlı ve insan yoğunluğu olan her yapıda gerekir. Üç kare kendi uygulamalarımızdan (sektör ve uygulama yazılır, firma adı yazılmaz); lojistik depo, AVM atriyumu ve ışık bandı uygulaması şemada.
ÇİZİMİ YATAY KAYDIRIN →
- 1Lojistik depo — yüksek raflı depoda duman bölmeleri ve çatı kapakları; kaçış yolları görünür kalır
- 2AVM atriyumu — cam çatıda motorlu tahliye kanatları; atriyum duman kontrolü ve gün ışığı birlikte
- 3Işık bandı ile üretim hattı — sürekli ışık bandı; gün ışığı ve entegre havalandırma kanatları aynı çatıda

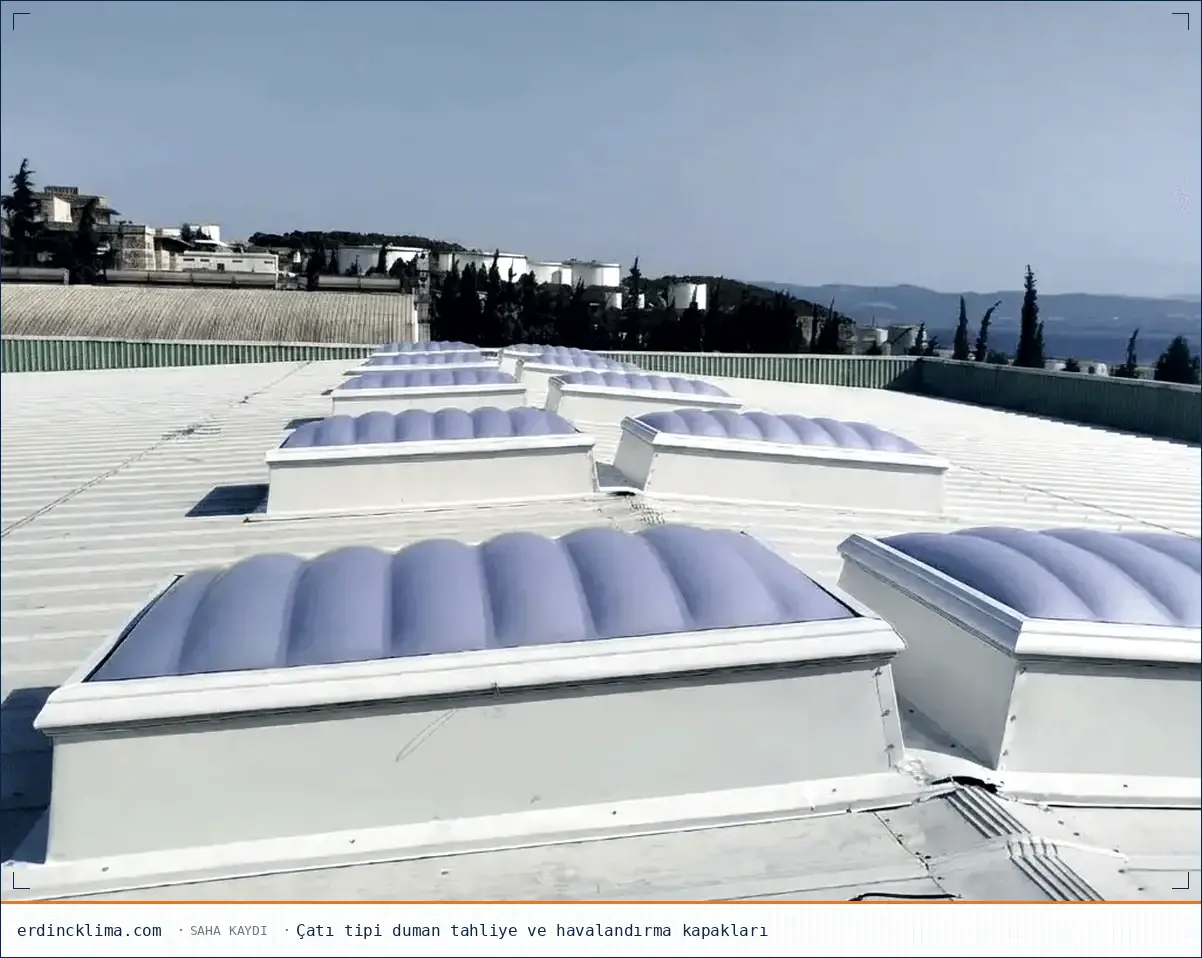

Üretim tesisi çatısı
Çatı tipi kapaklar yangında tahliye, yazın baca etkisiyle ısı atma görevi yapar.
Sanayi yapısı montajı
Çatı kesimi, sızdırmazlık, tahrik bağlantısı ve açılma testi saha ekibimizce yapılır.
Toplanma alanı
İbadethane, salon ve eğitim yapılarında doğal havalandırma ve taze hava girişi.
Hesap, tedarik, montaj ve devreye alma tek ekipten
Erdinç Klima 2004'ten beri endüstriyel HVAC yapar; Roda ve Lamilux çözüm ortağıdır. Aw hesabını yapan ekip kapakları monte eder, yangın santraline bağlar ve testini yapar.
Ayrıntıları göster
Belgeli Aw ile tasarım
Kapak adedi geometrik açıklığa göre değil, CE belgesindeki Aw değerine göre çıkar. Hesap raporu ve belgeler teklifle birlikte verilir.
Çatı montajı ve sızdırmazlık
Çatı kesimi, taşıyıcı takviyesi, su yalıtımı ve tahrik bağlantısı saha ekibimizce yapılır; açılma testi tutanakla teslim edilir.
Santral ve BMS entegrasyonu
Yangın santrali, dedektör, yağmur-rüzgâr sensörü ve BMS/KNX bağlantıları EN 12101-9 uyumlu panelle devreye alınır.
Periyodik test ve bakım
Yıllık açılma testi, CO₂ kartuş ve tahrik kontrolü, conta ve sensör bakımı; rapor itfaiye denetimine hazır tutulur.
Hizmet süreci hakkında
Aşağıdaki sorular hesap, montaj ve bakım sürecine ilişkindir. Zorunluluk eşikleri, Aw ile geometrik alan farkı ve doğal-mekanik karşılaştırması rehberde ayrıntılı anlatılır.
Çatınız için gerekli Aw'yi ve kapak adedini birlikte belirleyelim
Yapı kullanım sınıfı, çatı alanı ve yüksekliğini iletin; Aw hesaplanır, kapak tipi, hava giriş kapakları, kontrol paneli ve montaj takvimiyle teklif hazırlanır. Mevcut sistem için yıllık test ve bakım talebi de aynı kanaldan alınır.
