Endüstriyel Duman Tahliye, Doğal Havalandırma ve Cam Işıklık Sistemleri
Yangın güvenliğinde EN 12101-2 sertifikalı Roda SHEV duman ve ısı tahliye kapakları, endüstriyel tesislerde doğal havalandırma çözümleri ve enerji verimliliğinde BREEAM/LEED uyumlu Lamilux mimari cam ışıklık sistemleri. Bina ruhsatı, ESG raporlaması ve sertifikasyon için hazır teknik dokümanlar; Form Fabrika yetkili çözüm ortaklığı güvencesi.
Roda duman ve ısı tahliye (SHEV) sistemleri EN 12101-2 standardı kapsamında CE sertifikalıdır; yangın anında duman tabakasını çatıdan tahliye ederek kaçış yollarının görünür kalmasını sağlar. Günlük operasyonda aynı sistem doğal havalandırma kapağı olarak çalışır. Lamilux cam ışıklık ve ışık bandı sistemleri düşük U-değeriyle (≤ 0,80 W/m²K) yapay aydınlatma tüketimini tipik olarak %25–50 azaltır; BREEAM ve LEED kredi kazanımı sağlar. Form Fabrika çözüm ortağı Erdinç Klima; sistem seçimi, Aw hesabı, tedarik, kurulum ve teknik devreye almayı tek elden sunar.
Tüm teknik dokümanlar PDF olarak indirilebilir. BIM dosyaları, IFC verileri ve proje çizimleri için teknik ekibimizle iletişime geçin.
Mühendislik ön hesabı için aşağıdaki araçları kullanın. Kesin proje değerleri için teknik ekibimizden destek alabilirsiniz.

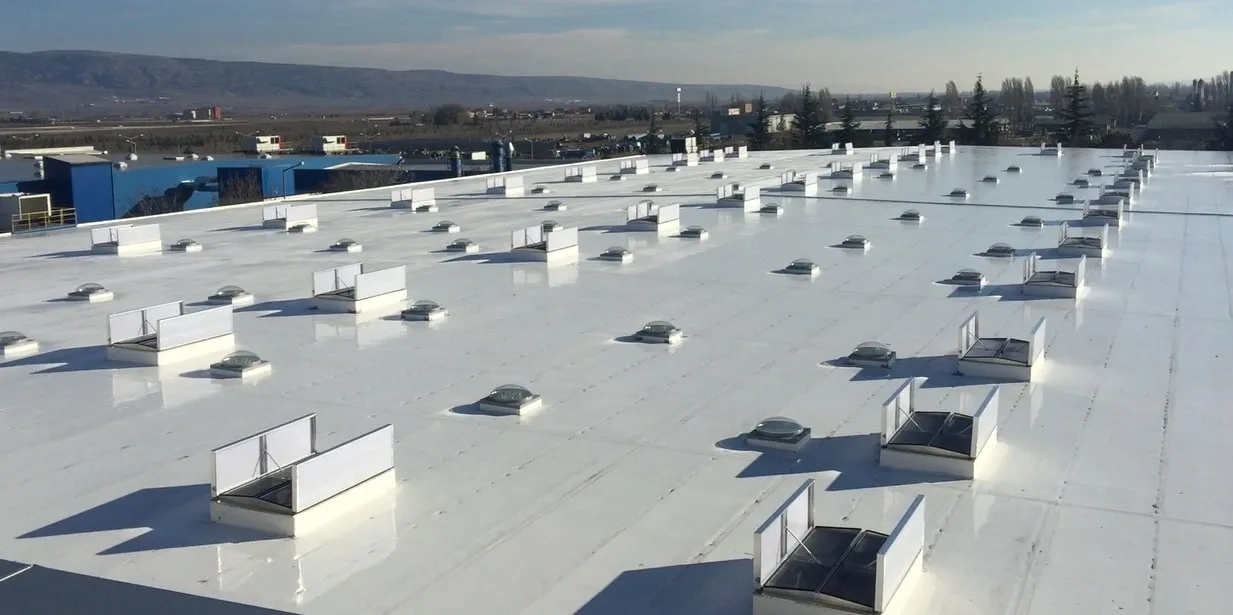

Roda PHOENIXTUSAŞ TEİ Tesisleri
Havacılık imalat tesisi. Roda PHOENIX çatı SHEV kapakları; geniş açıklık çatı yangın güvenliği.

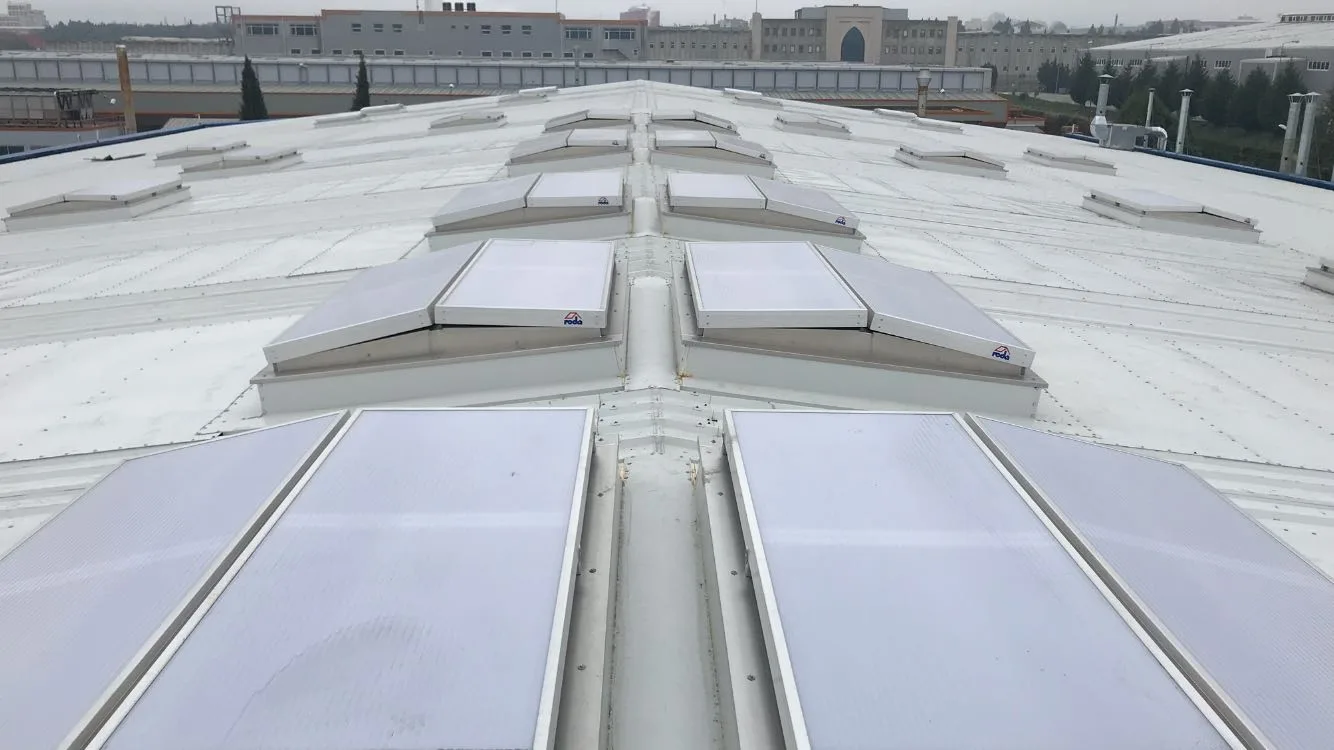

Roda PHOENIXSchott Orim Cam İşleme
İki ayrı tesis lokasyonu. Roda PHOENIX SHEV + doğal havalandırma kombinasyonu.

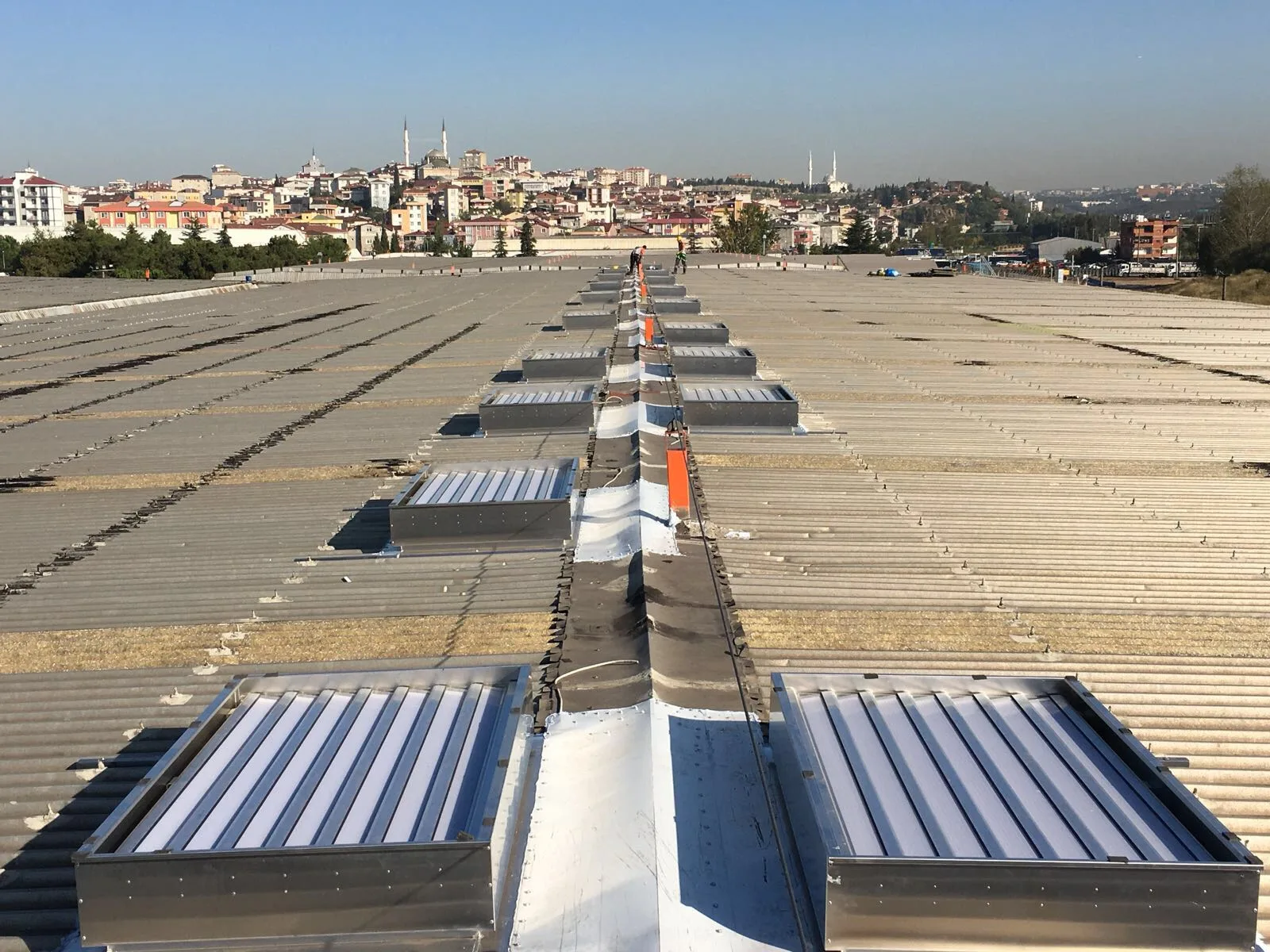

Roda SmokejetArçelik Üretim Tesisleri
Beyaz eşya fabrikası. Roda Smokejet SHEV — EN 12101 uyumlu duman tahliye projesi.

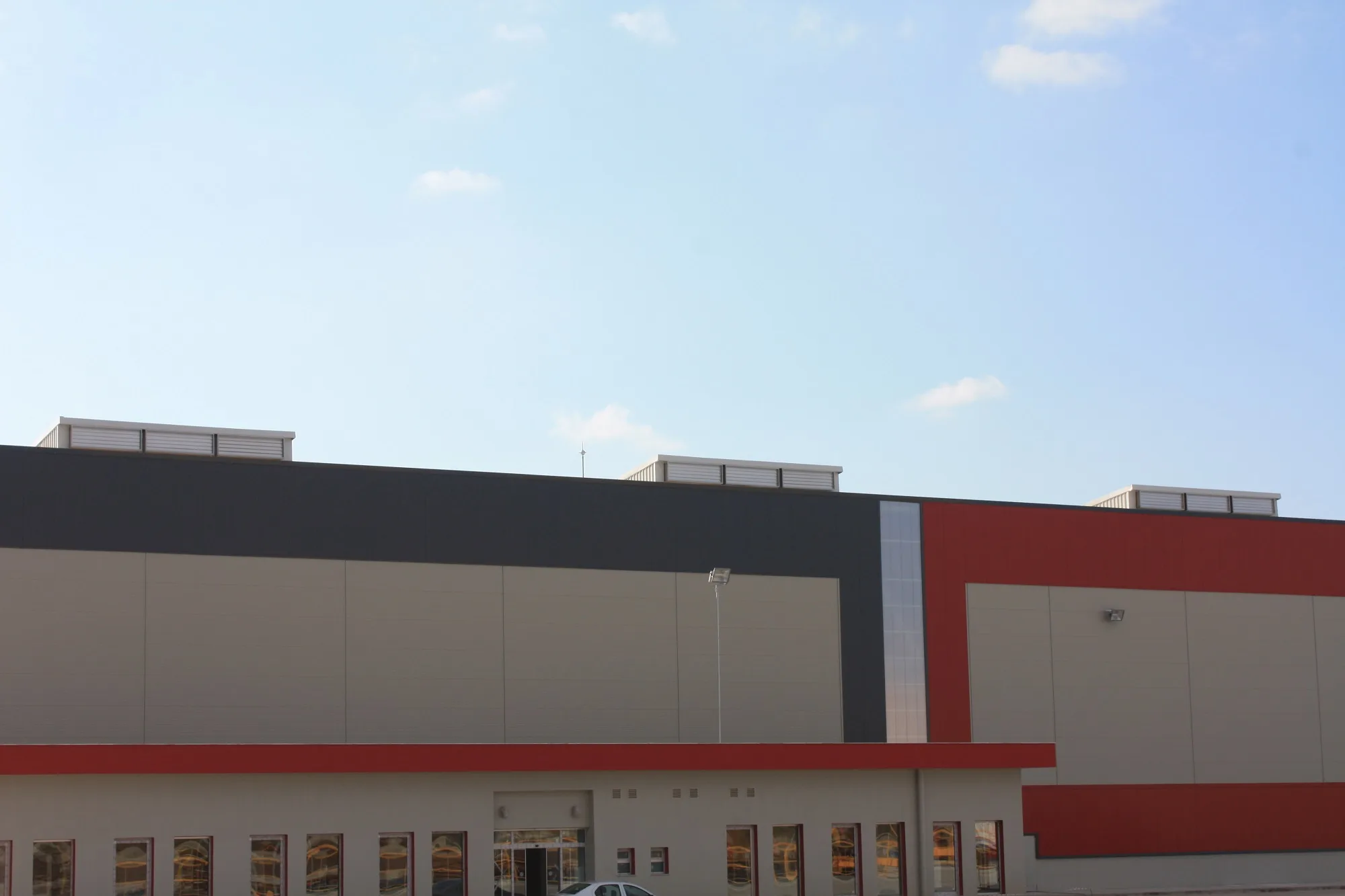

Roda SmokejetErdemir Çelik Servis Merkezi
Büyük ölçekli çelik işleme tesisi. Roda Smokejet duman egzoz sistemi.

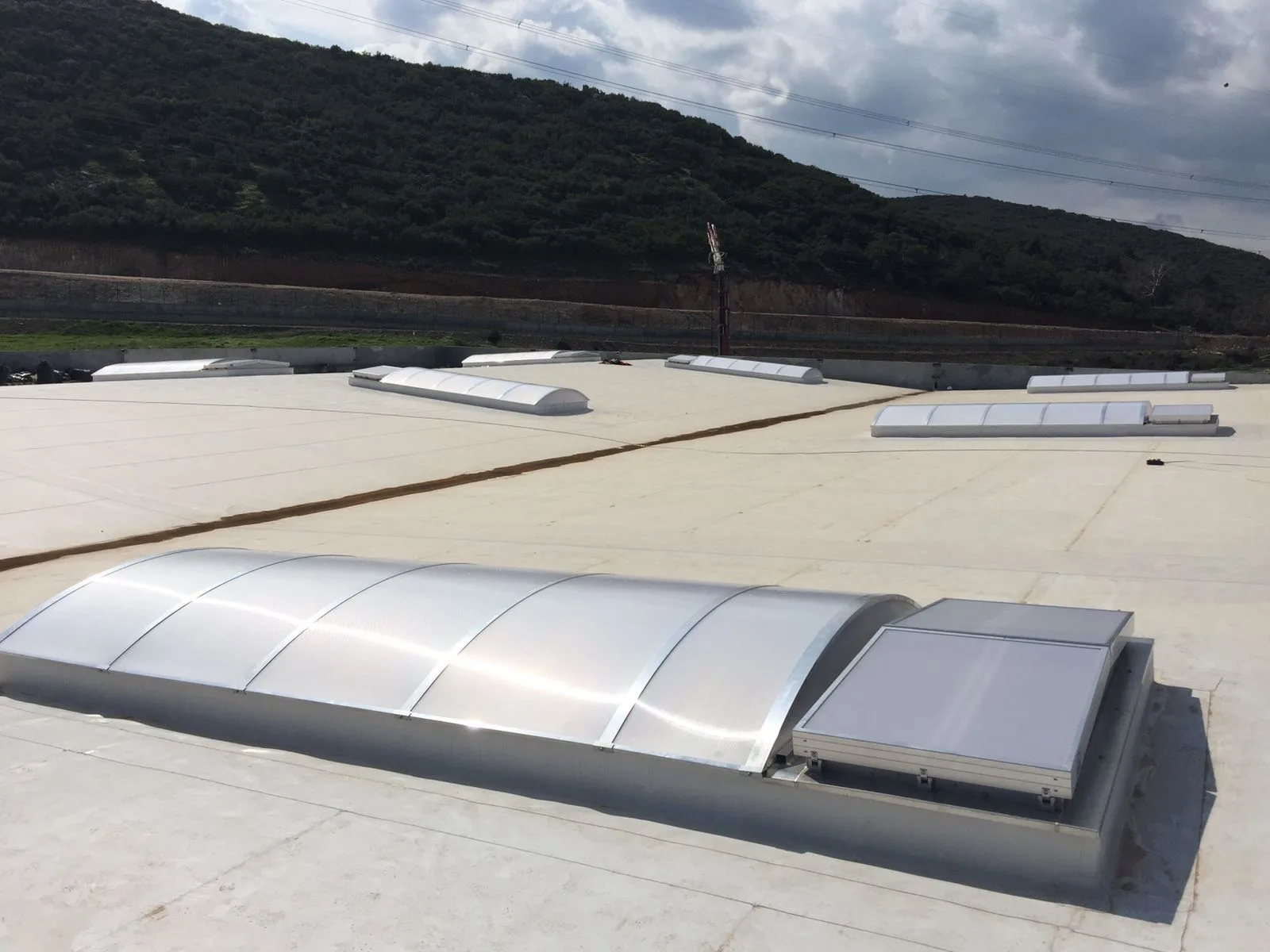

Roda PHOENIXZehnder Group
Isı değiştirici üretim tesisi. Roda PHOENIX + Eurolight tonoz ışıklık.

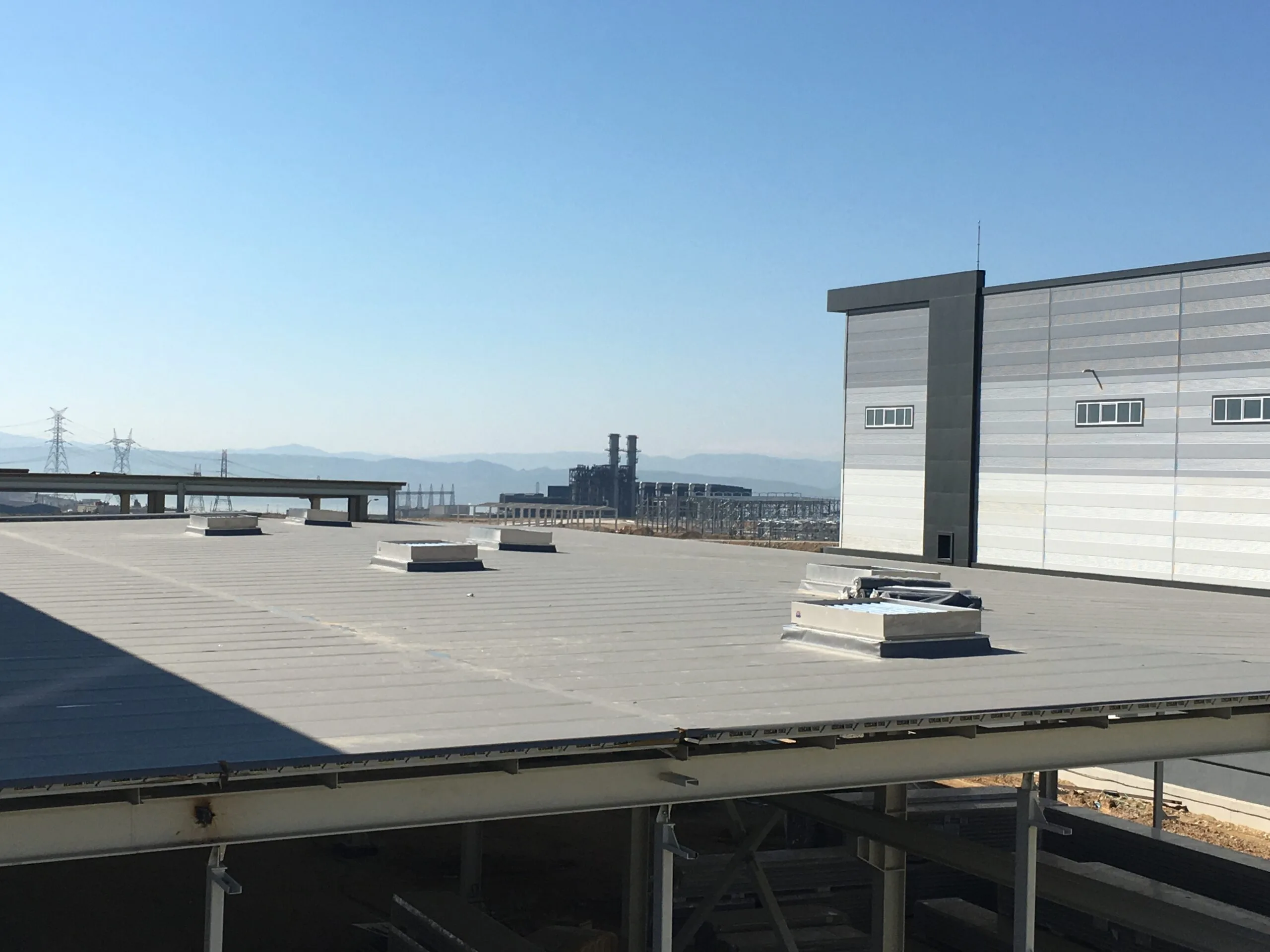

Roda SmokejetPemaks Pnömatik
Pnömatik sistem üretim tesisi. Roda Smokejet SHEV duman ve ısı tahliye kapakları.

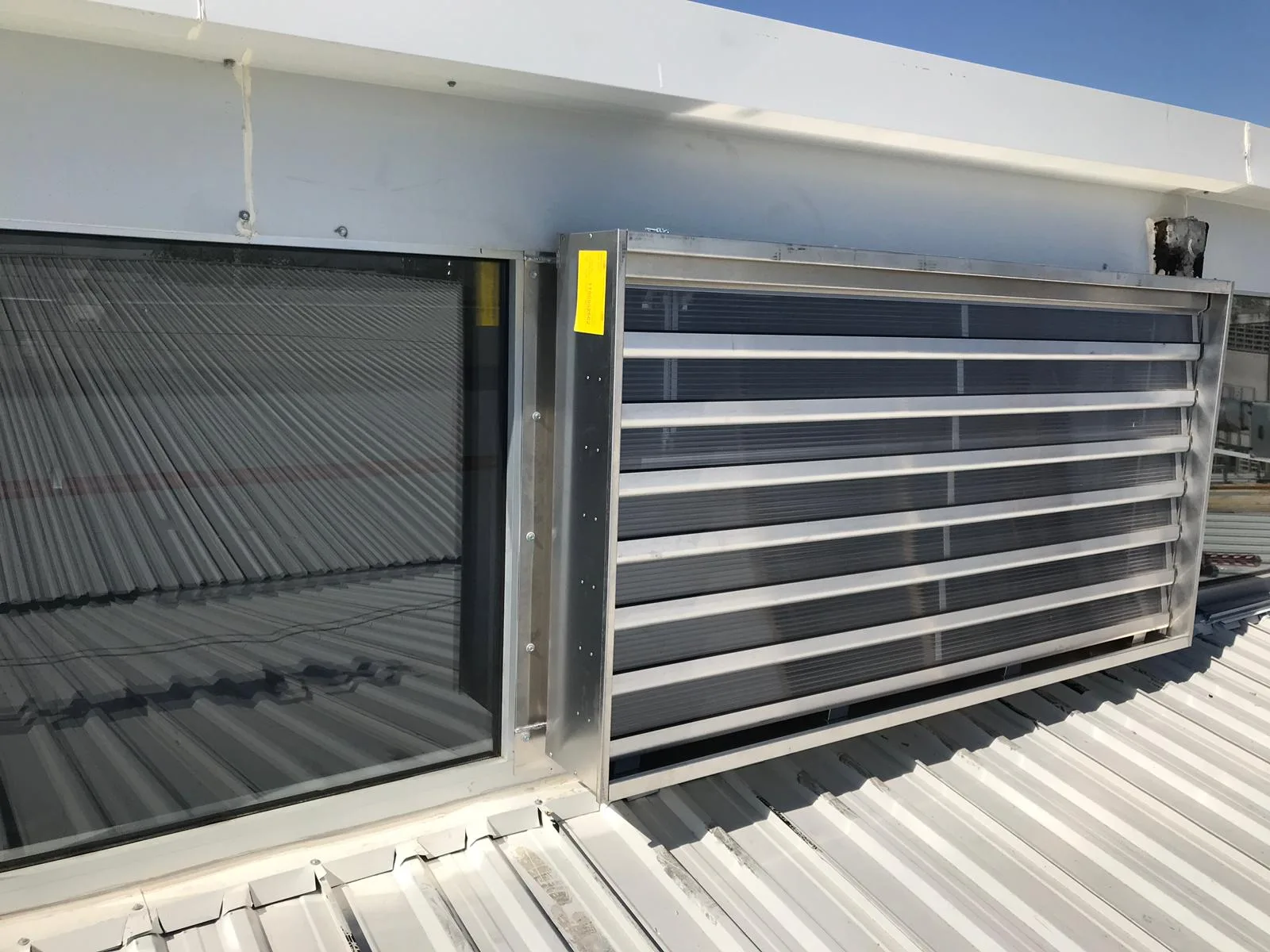

Roda SmokejetKlüber Madeni Yağları
Madeni yağ üretim tesisi. Roda Smokejet duman bacası ve tahliye kapakları.

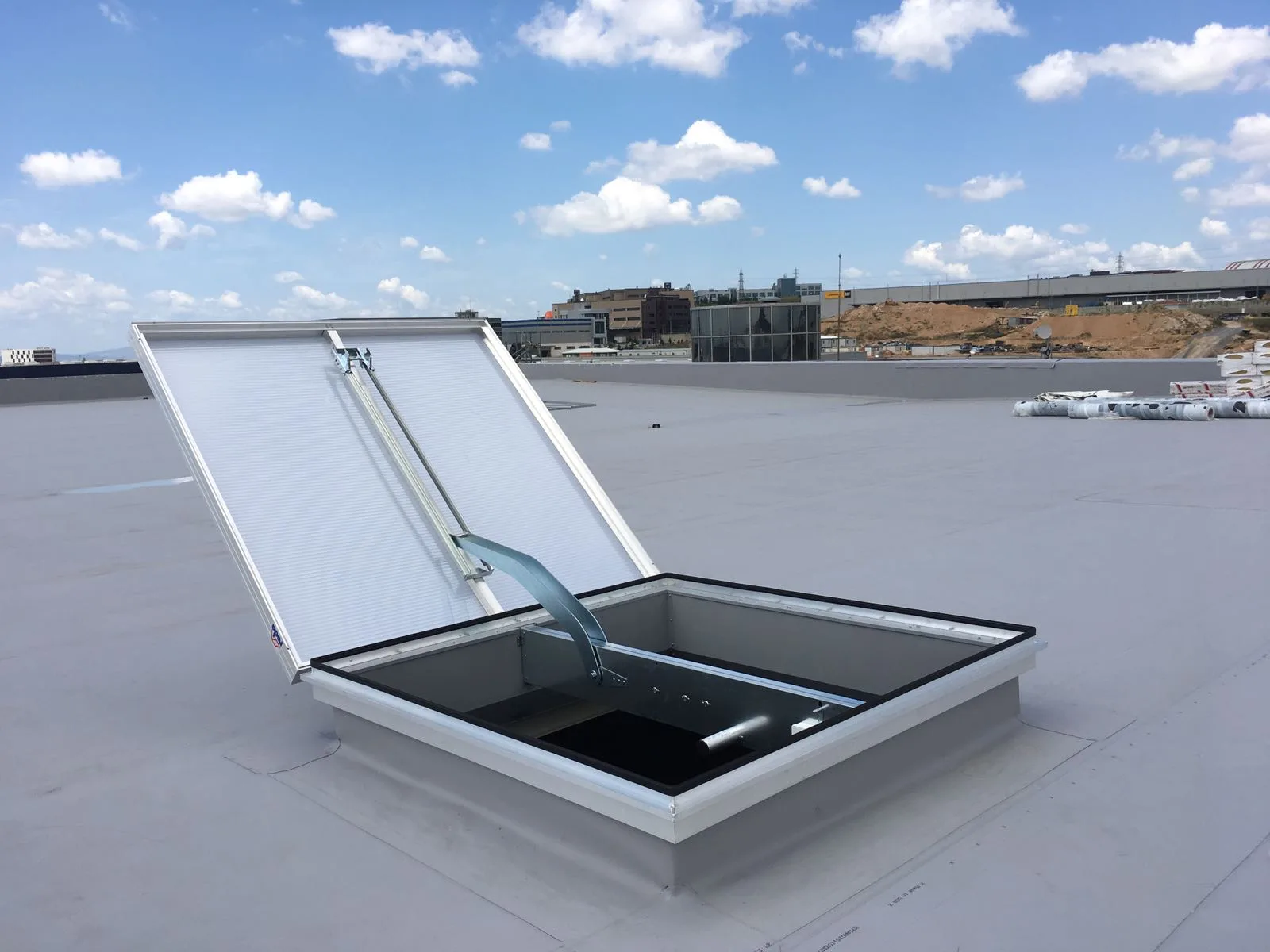

Roda Venturi NanoTadım Kuruyemiş
Gıda üretim tesisi. Roda Venturi Nano aerojelli duman tahliye kapakları.

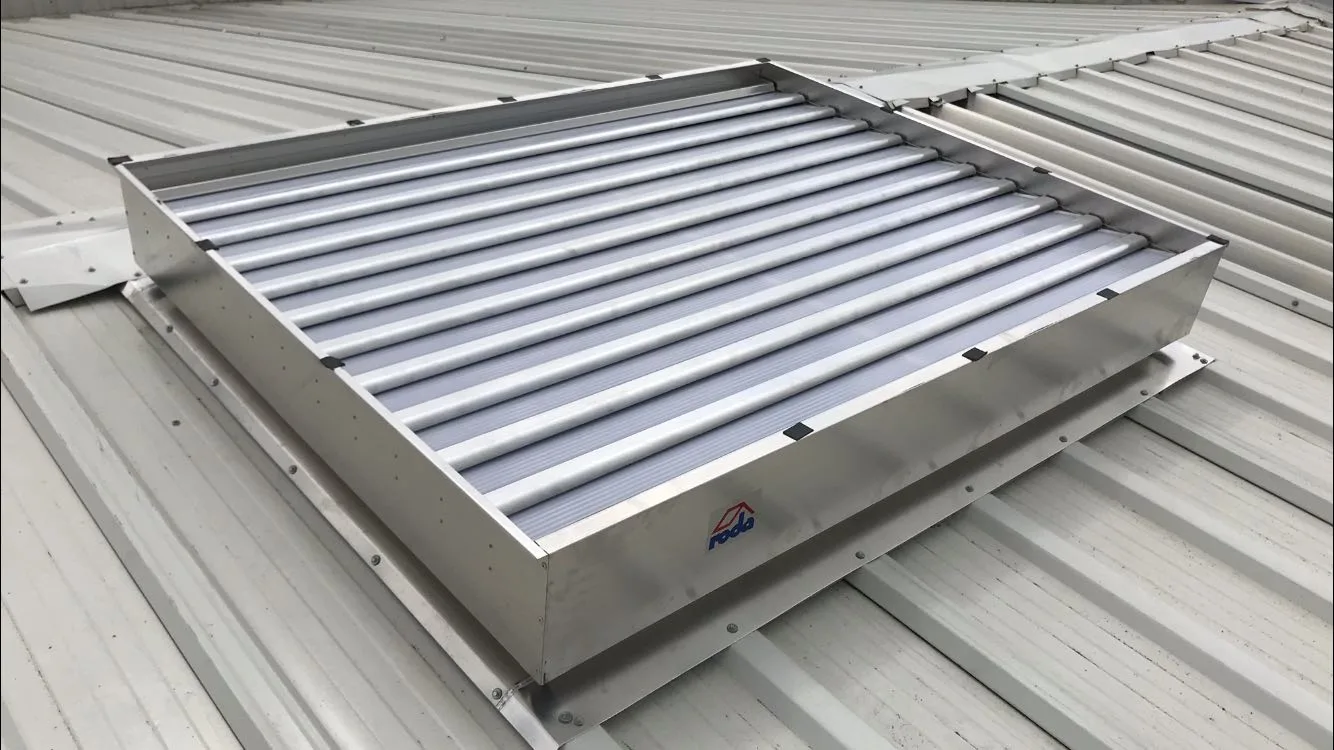

Roda SmokejetSönmez Trafo
Trafo imalat tesisi. Roda Smokejet doğal duman atım sistemi kurulumu.

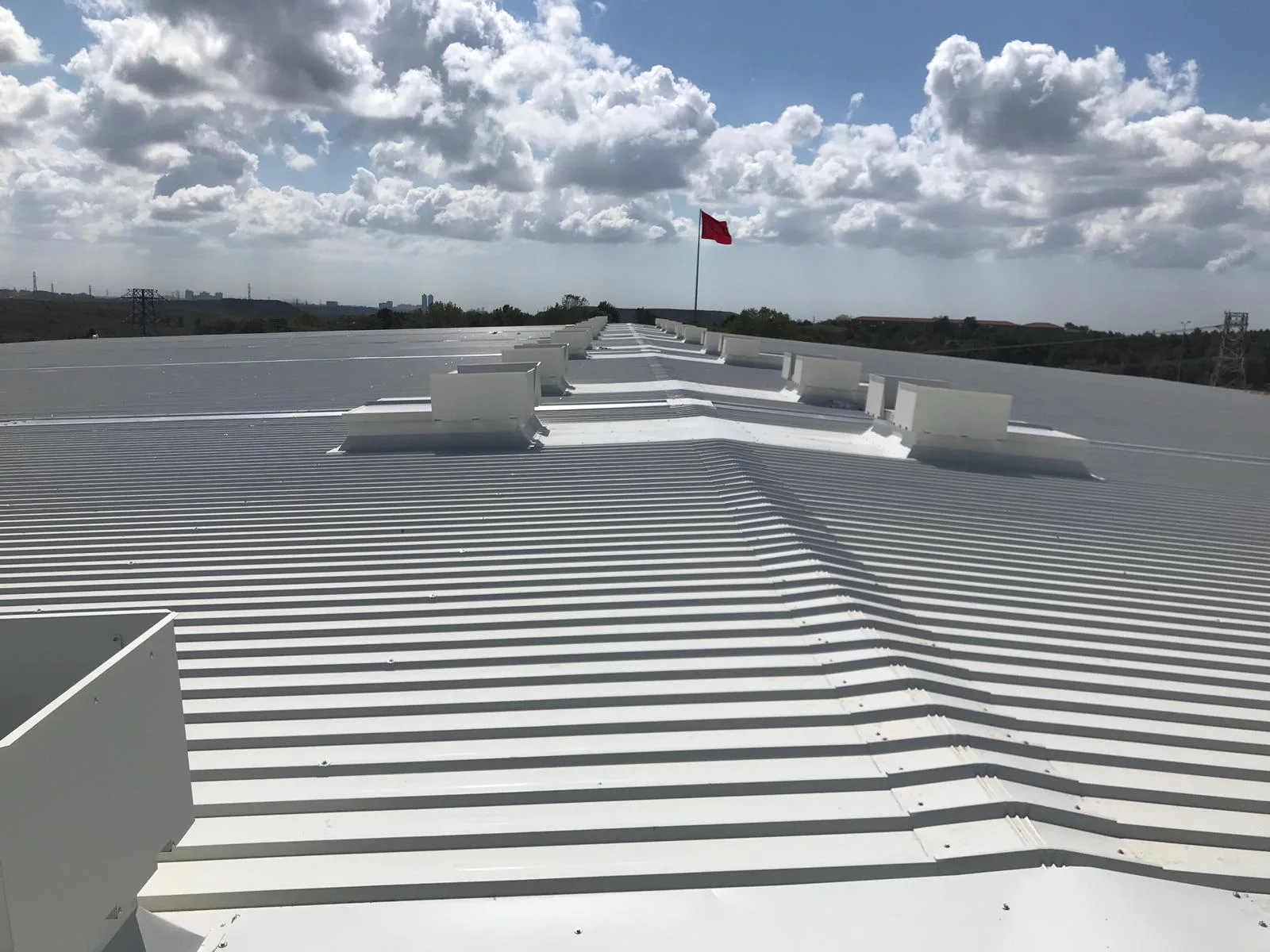

Form TrokeBİM Lojistik Depo
Büyük lojistik dağıtım merkezi. Form Troke duman kapakları; yangın güvenliği.

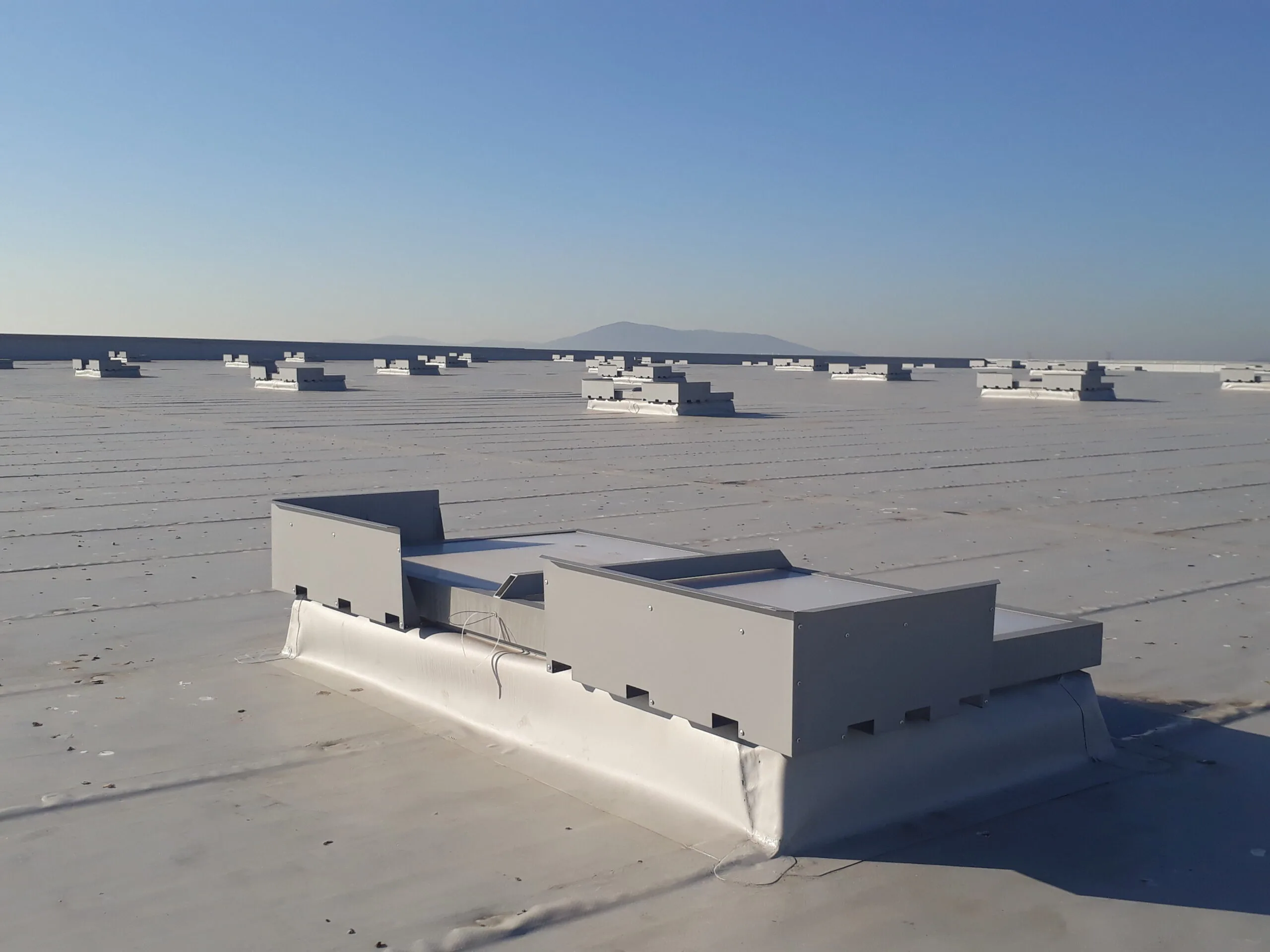

Form TrokeİAYOSB Lojistik Depo
OSB lojistik deposu. Form Troke duman tahliye sistemi tam kurulum.

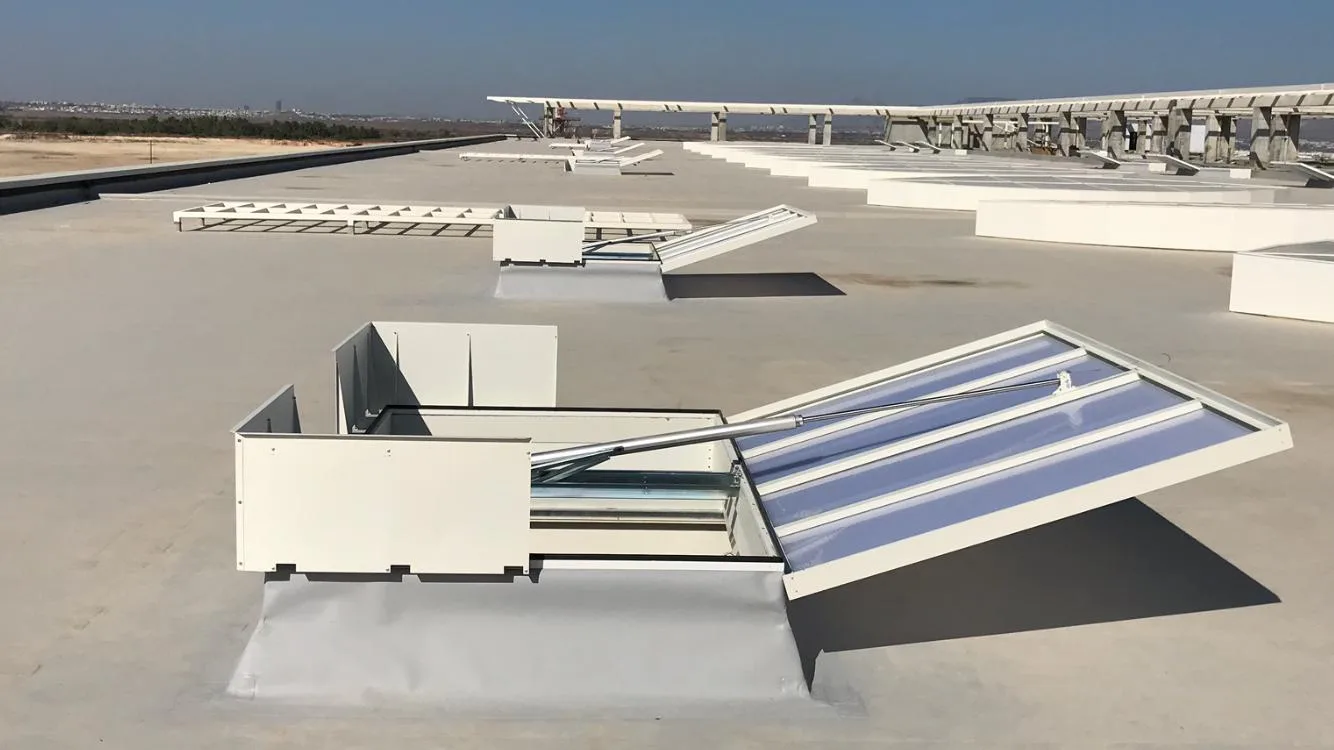

Form TrokeErcan Havalimanı Terminali
Uluslararası havalimanı terminali. Form Troke SHEV; yüksek tavan hacmi.

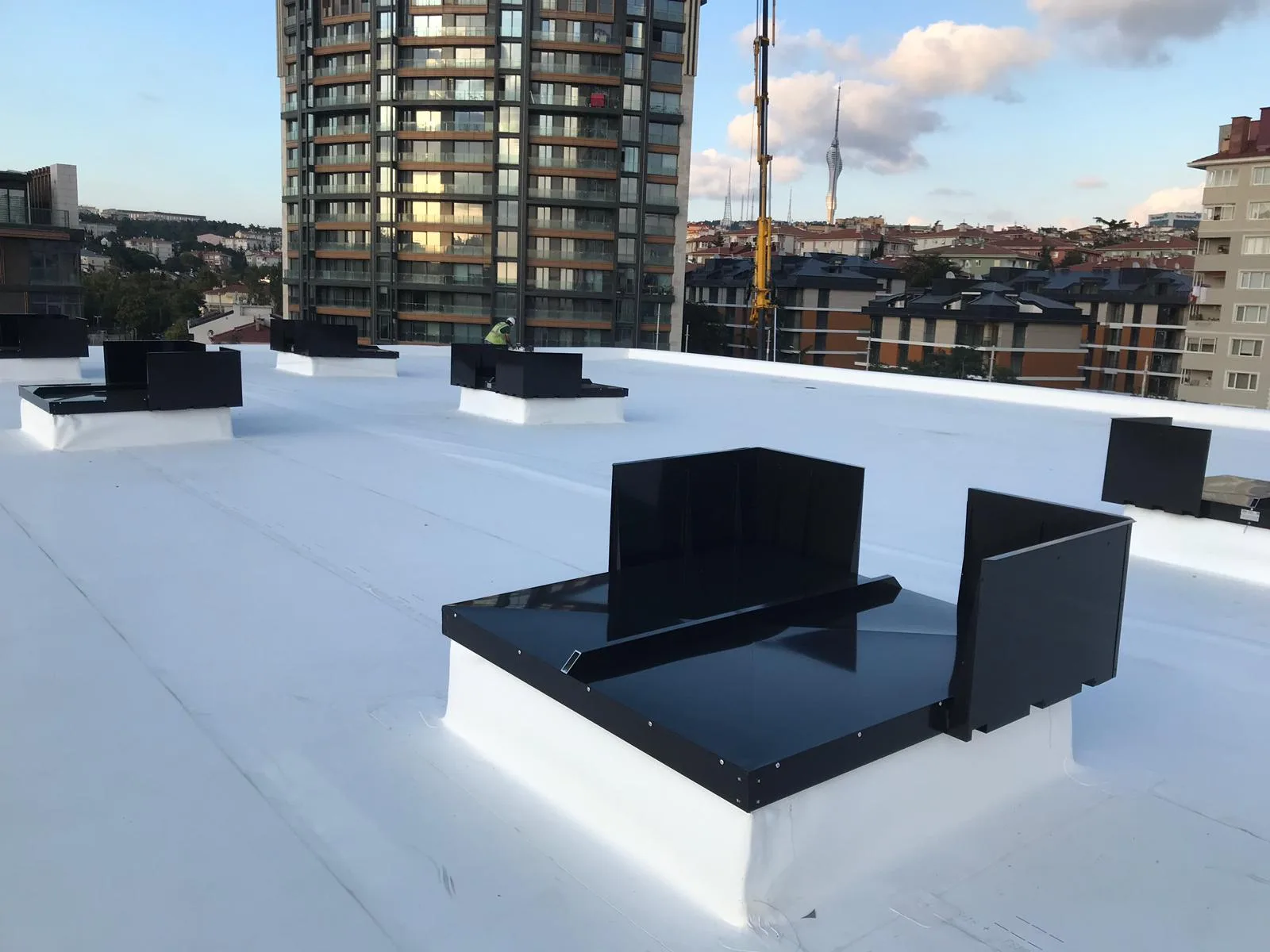

Form TrokeKadıköy Tiyatrosu
Kültür yapısı. Form Troke akustik duman kapağı; sahne üstü özel tasarım.

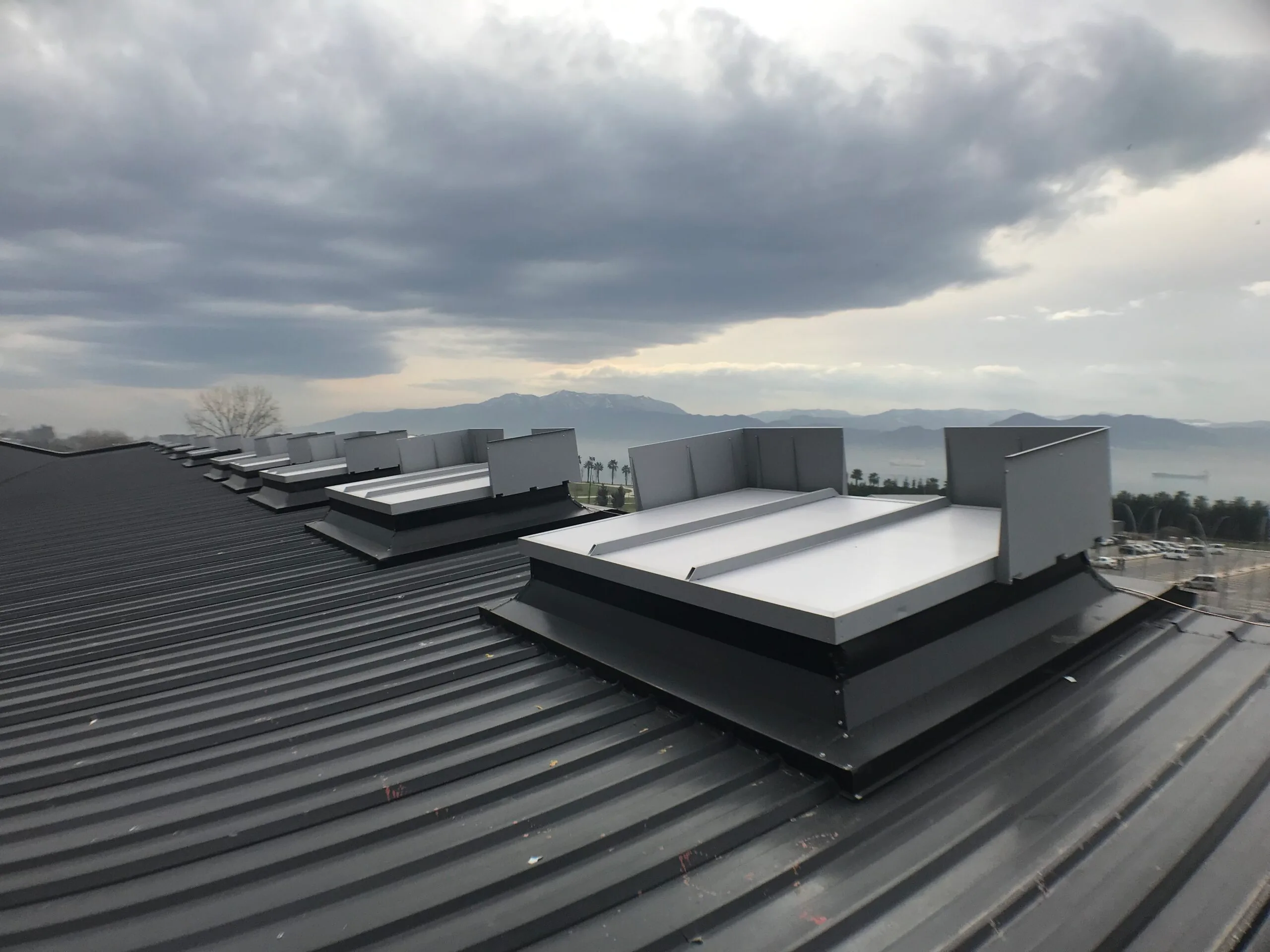

Form TrokeKongre ve Fuar Merkezi
Kamu yapısı. Form Troke yangın ve duman kapakları SHEV projesi.

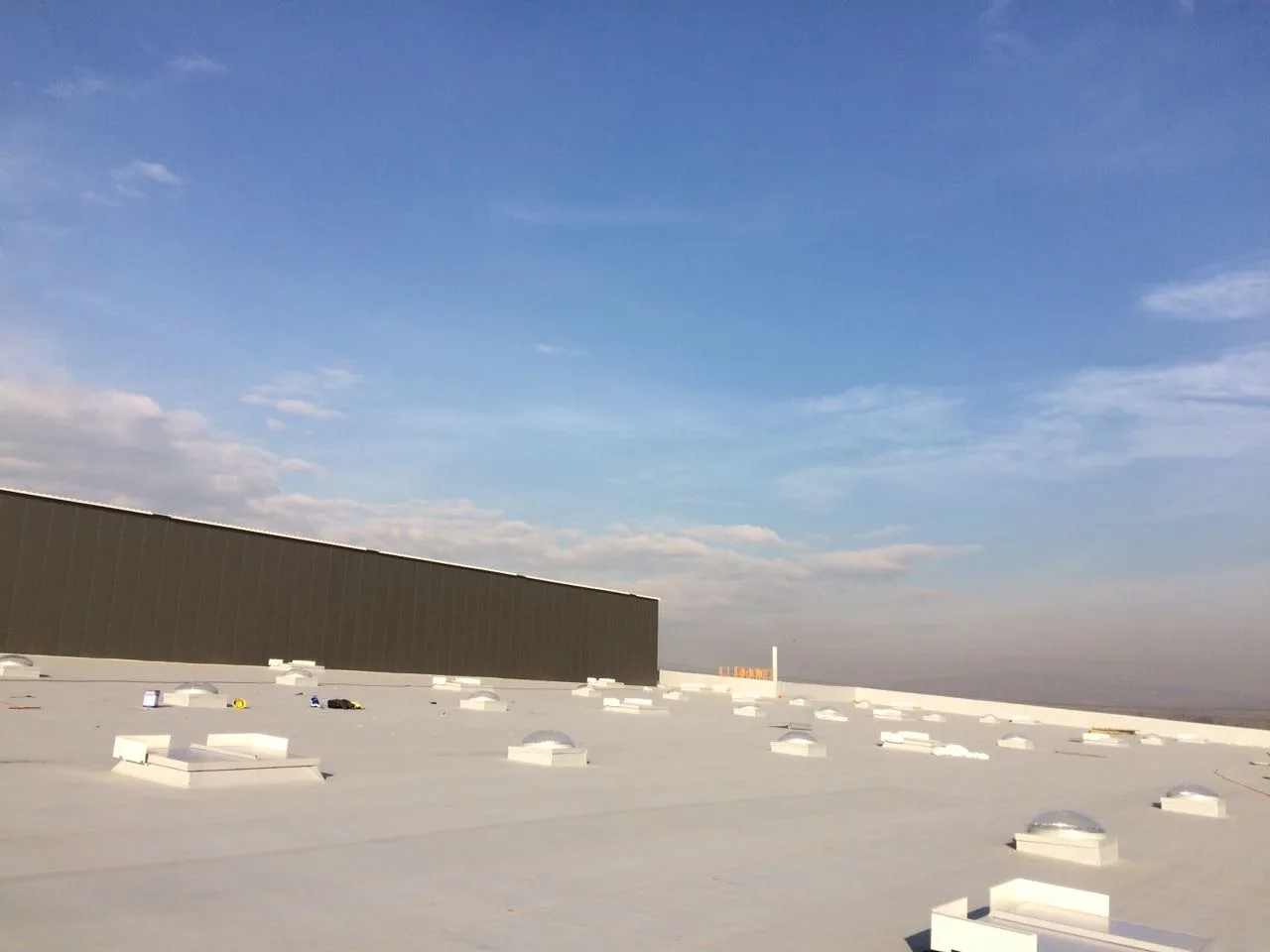

Form Troke Nanoİspak Ambalaj
Ambalaj üretim fabrikası. Form Troke Nano SHEV + doğal havalandırma.

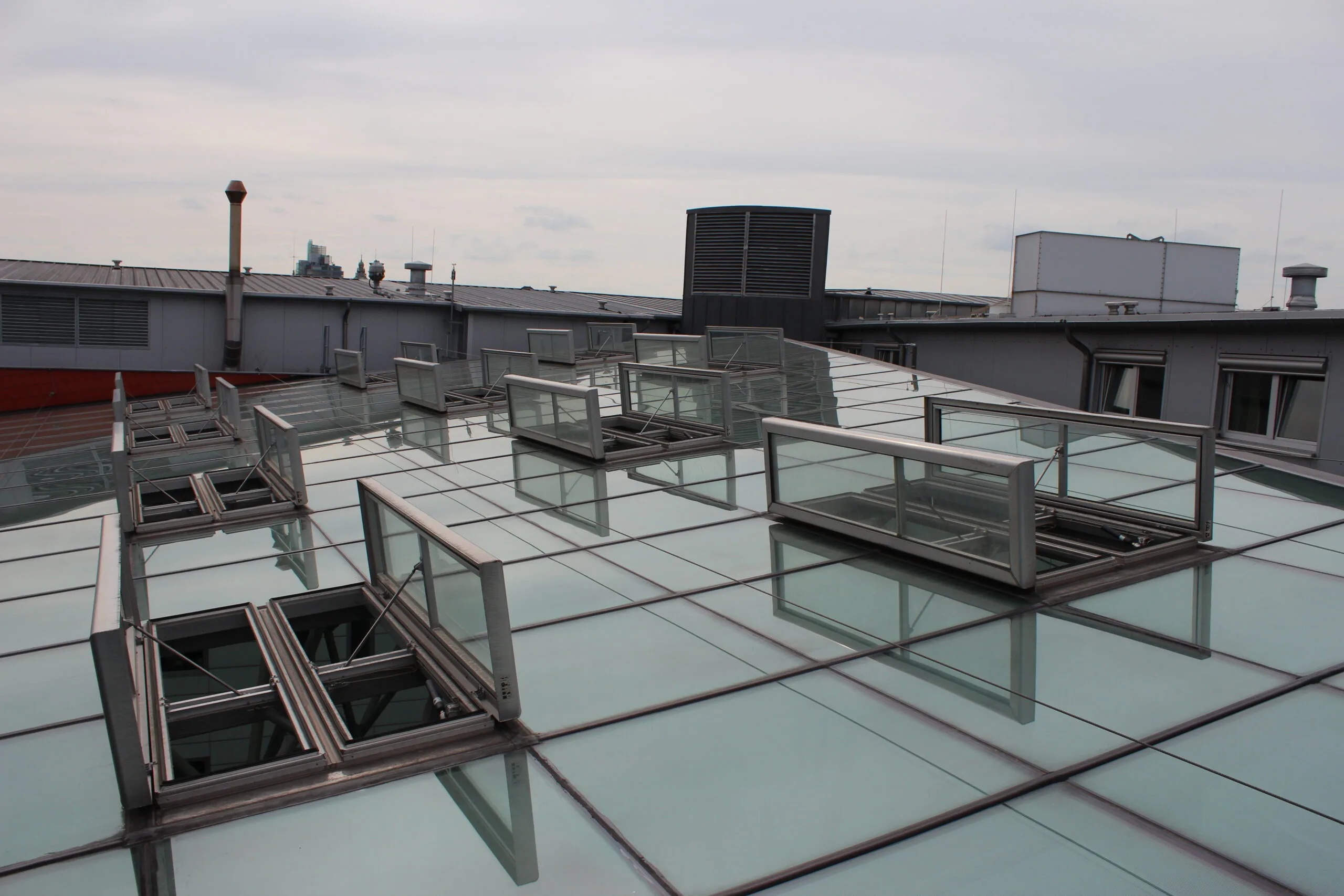

SHEV DetayCam Işıklık + SHEV Entegrasyonu
Cam ışıklıkla entegre duman tahliye kapağı — kombine sistem uygulama detayı.

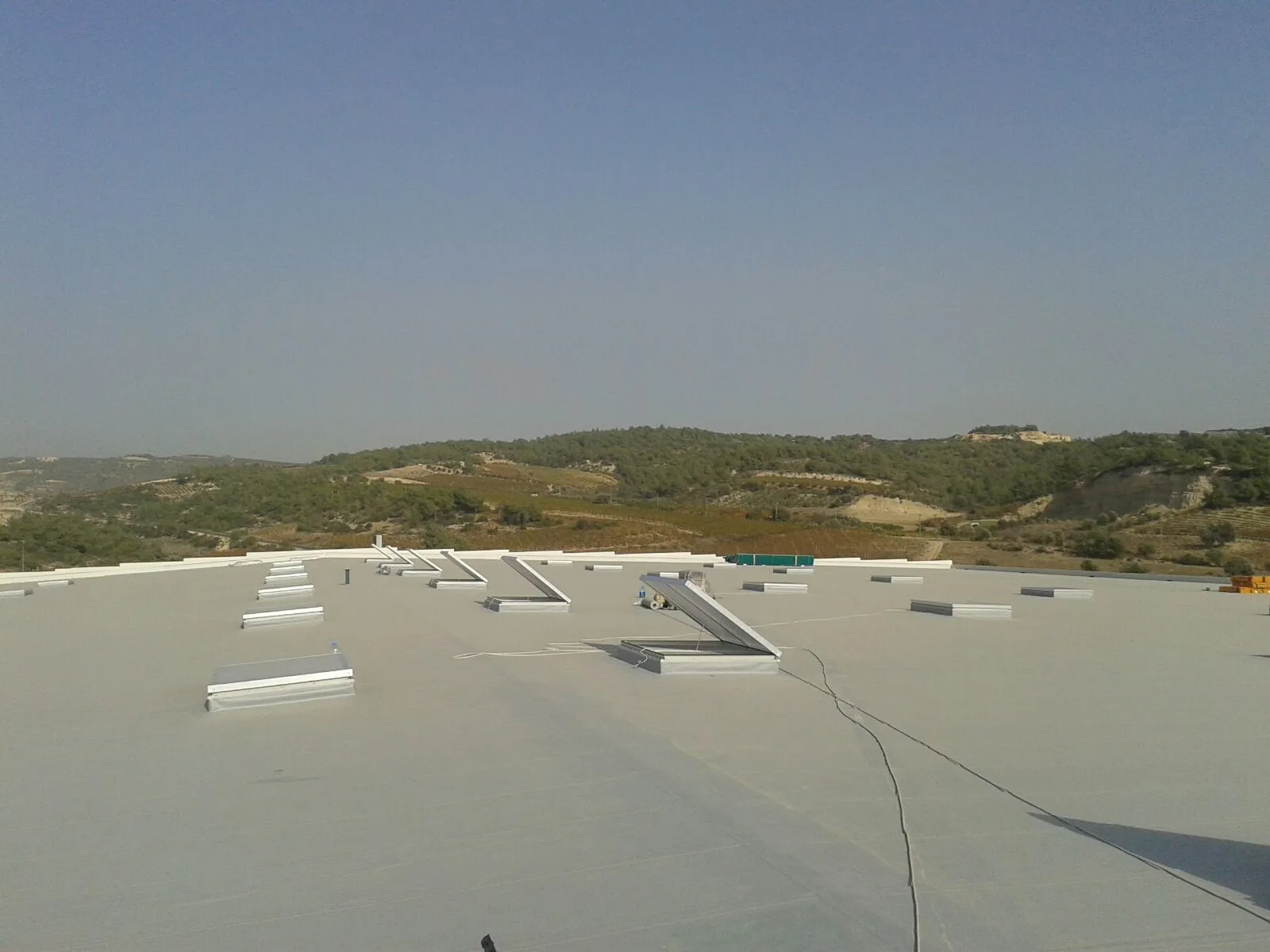

Form SunviaNanoAksun Tarımsal Ürünler
Tarımsal ürün işleme tesisi. Form SunviaNano çatı kapakları kurulumu.

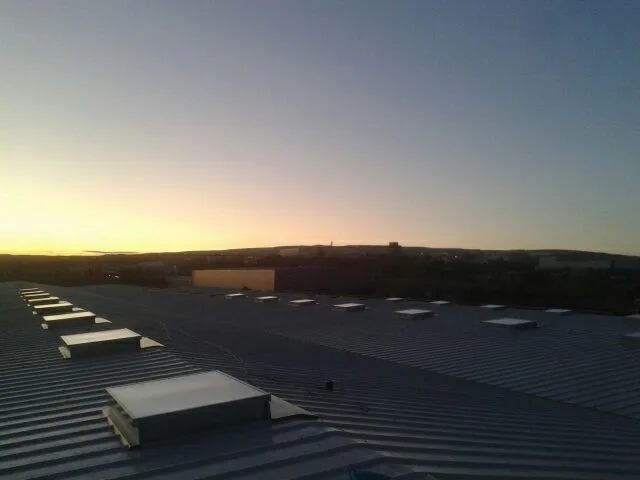

Form SunviaNanoAlapala Makine
Makine imalat tesisi. Form SunviaNano havalandırma kapağı uygulaması.

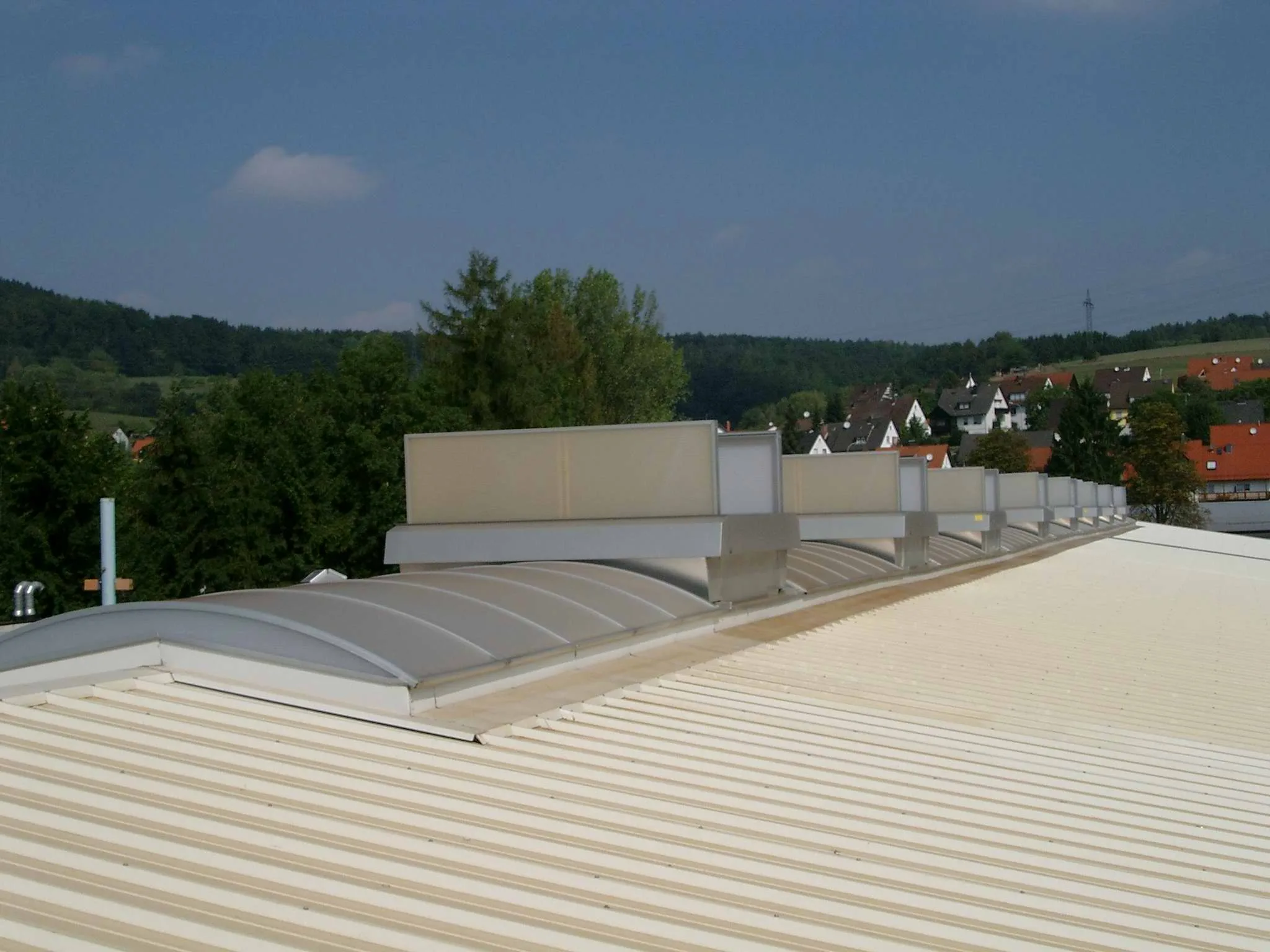

Tonoz + SHEVTonoz Işıklık Uyumlu MEGAPHOENIX
Tonoz ışıklık ile entegre MEGAPHOENIX SHEV çözümü — kombine uygulama.

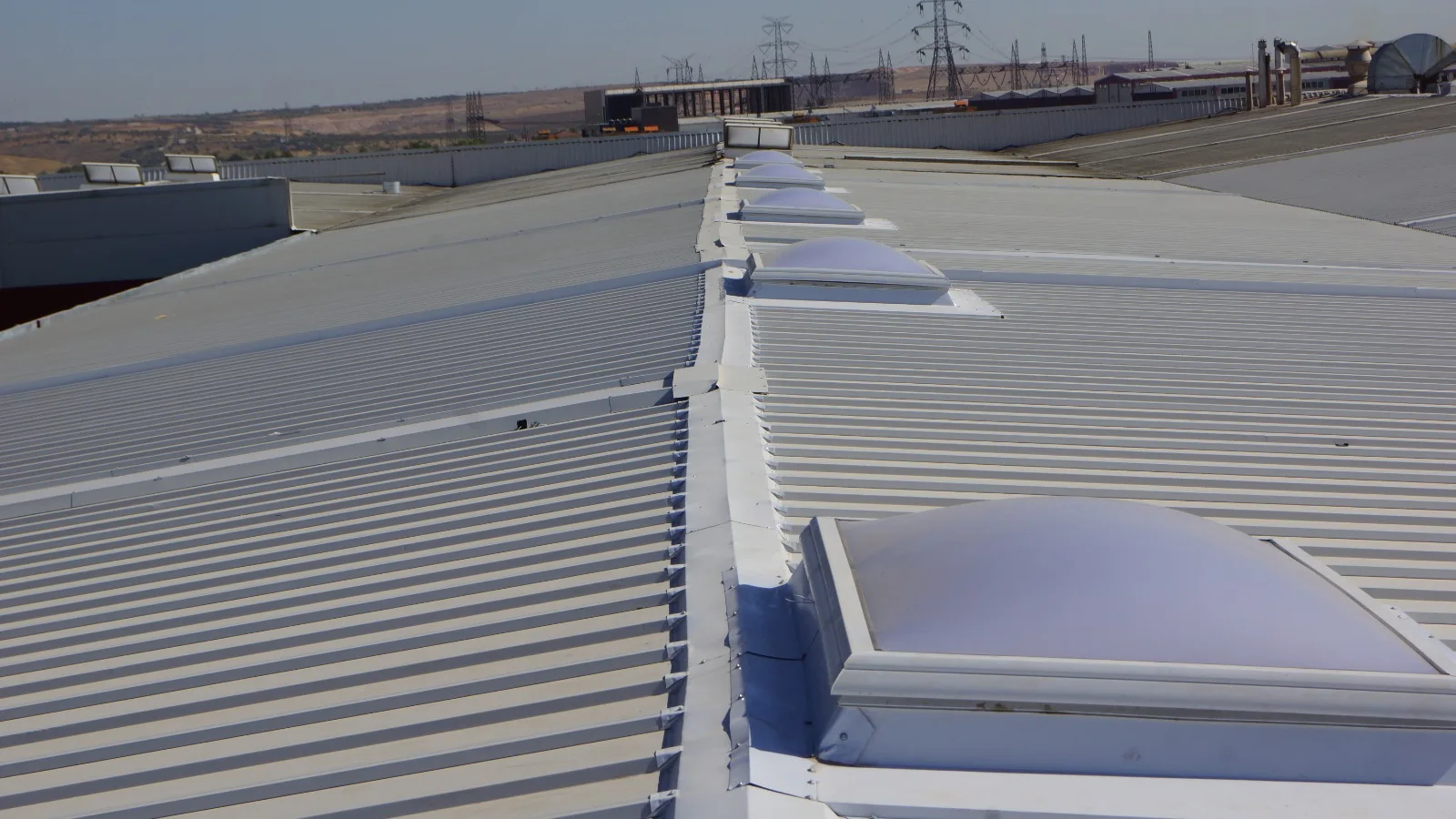

Lamilux F100Meray Kuruyemiş
Gıda depolama tesisi. Lamilux F100 çatı duman tahliye kapakları.

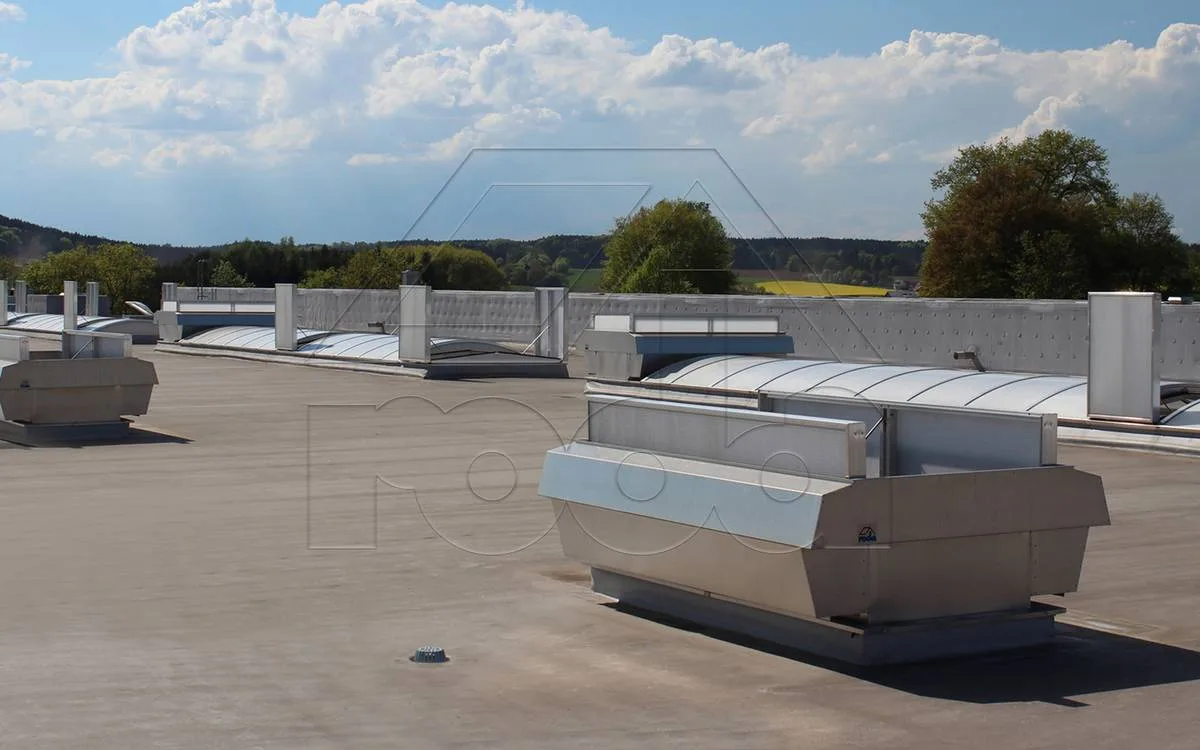

MEGAPHOENIXMEGAPHOENIX — Fenerlik Uygulaması
Çatı fenerleri yerine MEGAPHOENIX ile kesintisiz havalandırma ve SHEV çözümü.

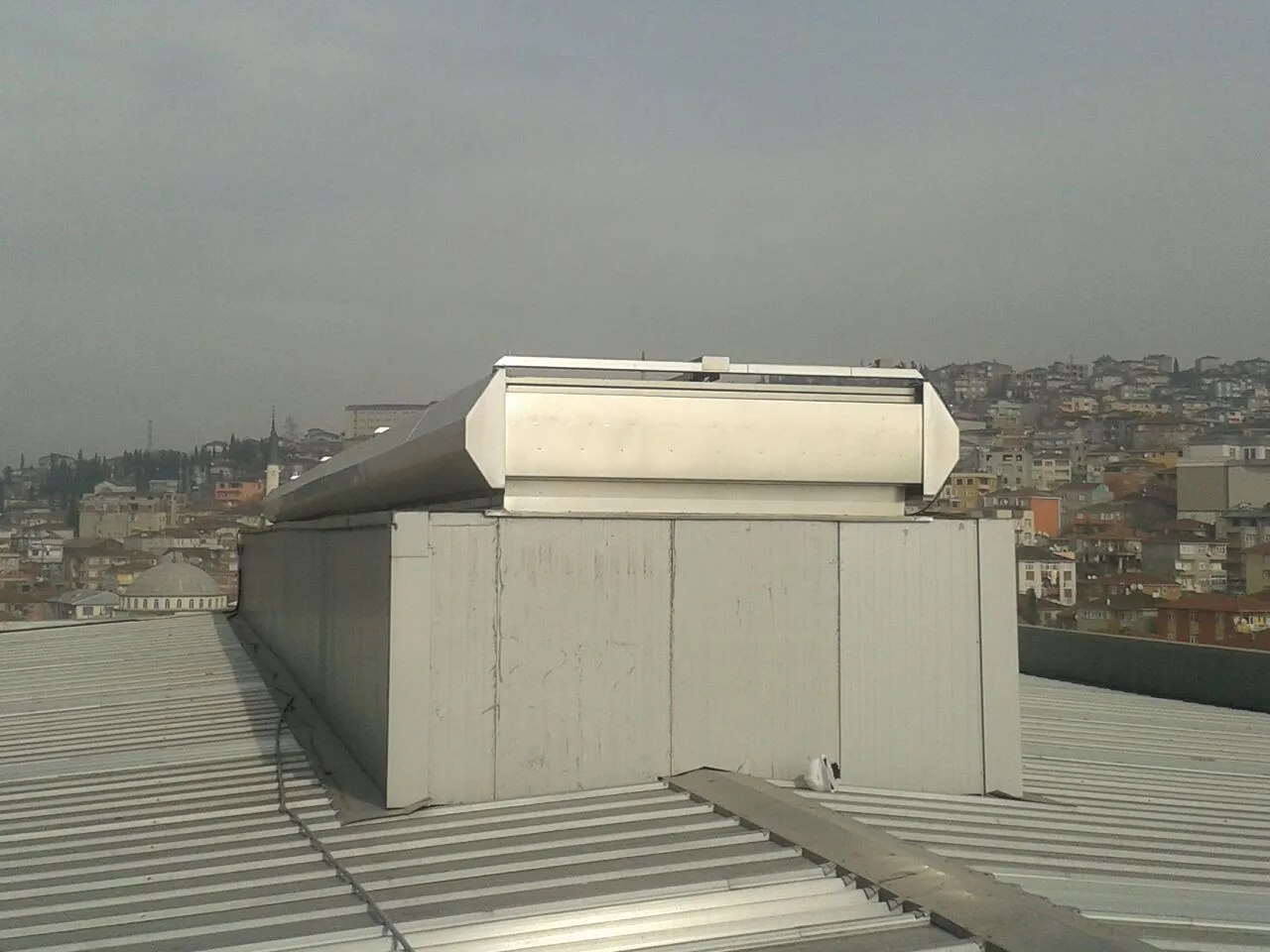

AirstarAssan Alüminyum
Alüminyum haddeleme tesisi. Airstar doğal havalandırma; endüstriyel fenerlik uygulaması.

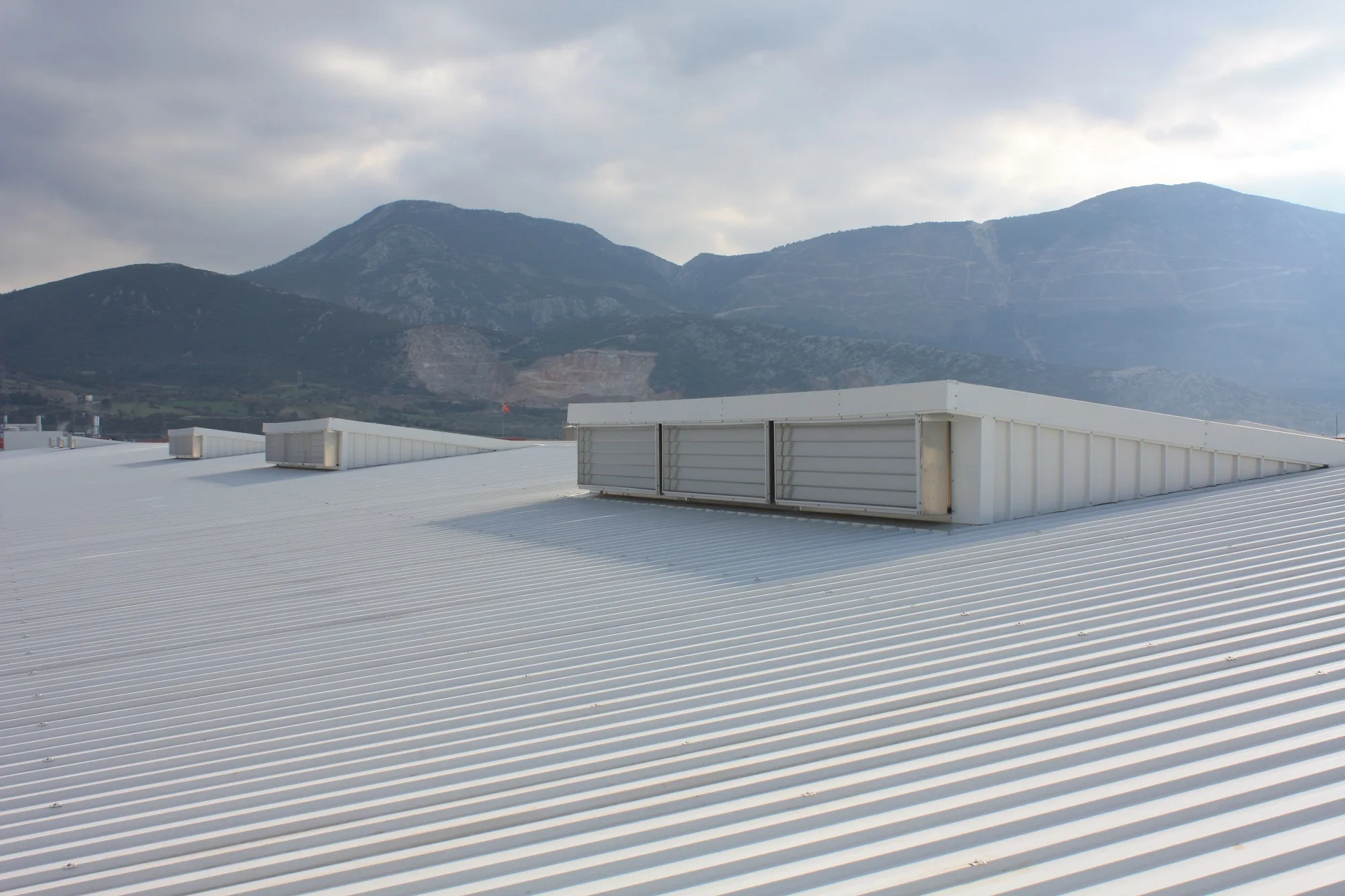

Smokejet HavalandırmaErdemir Çelik Servis Merkezi
Çelik işleme tesisi. Doğal ventilasyon kapağı olarak çalışan Smokejet uygulaması.

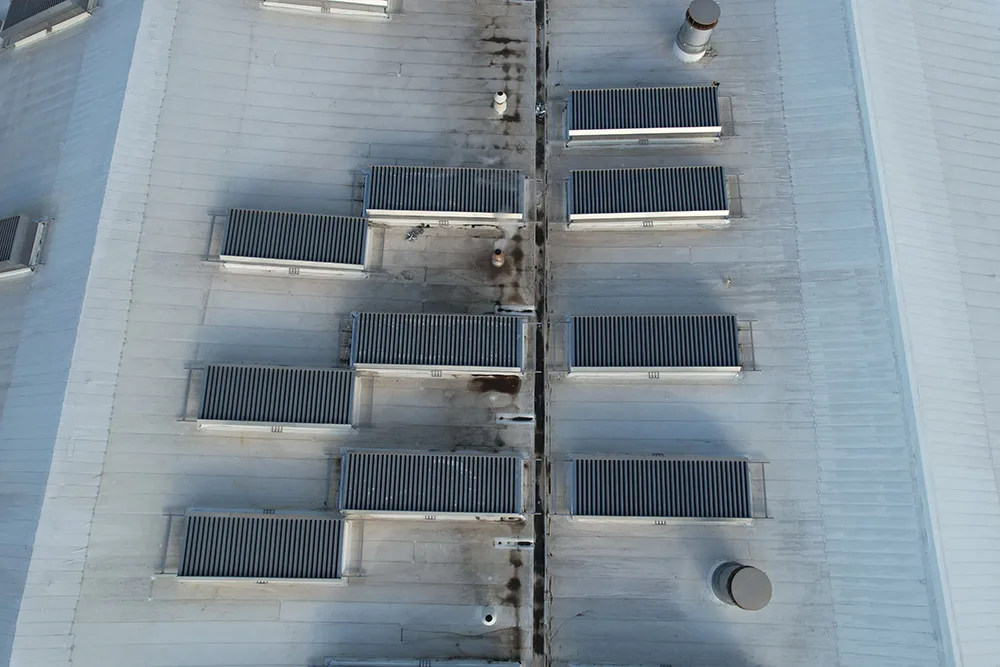

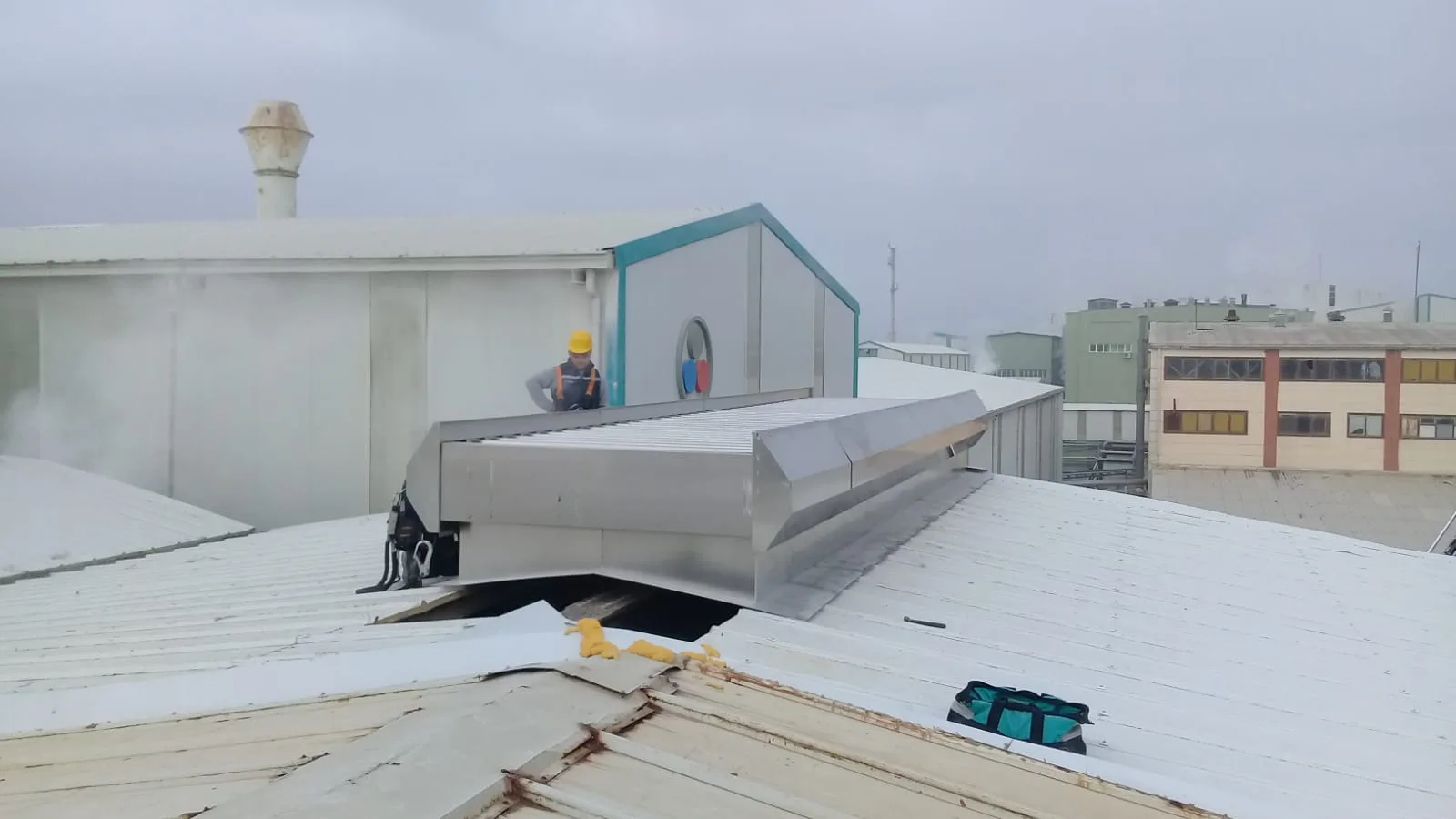

AirstarFenerlik Yerine Airstar
Geleneksel çatı fenerleri yerine Airstar doğal havalandırma sistemi ikame uygulaması.

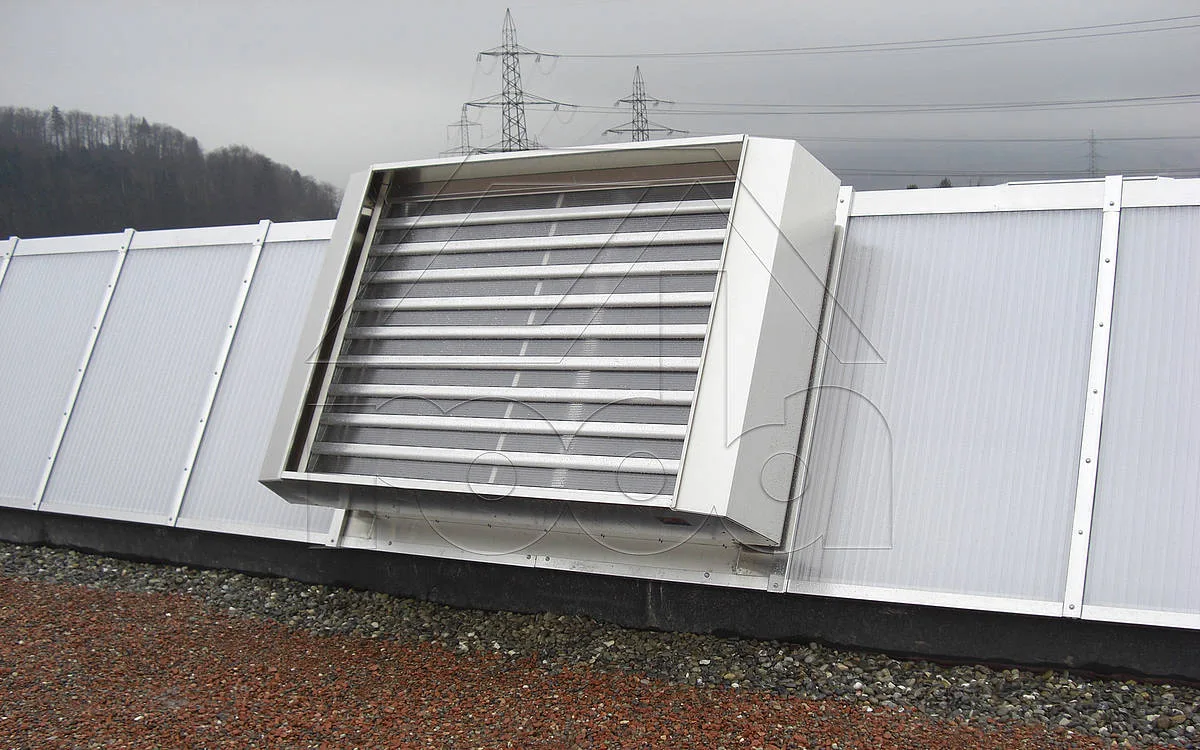

MultijetMultijet — Kesintisiz Havalandırma
Multijet jaluzili ventilasyon sistemi; yağmur korumalı kesintisiz doğal havalandırma.

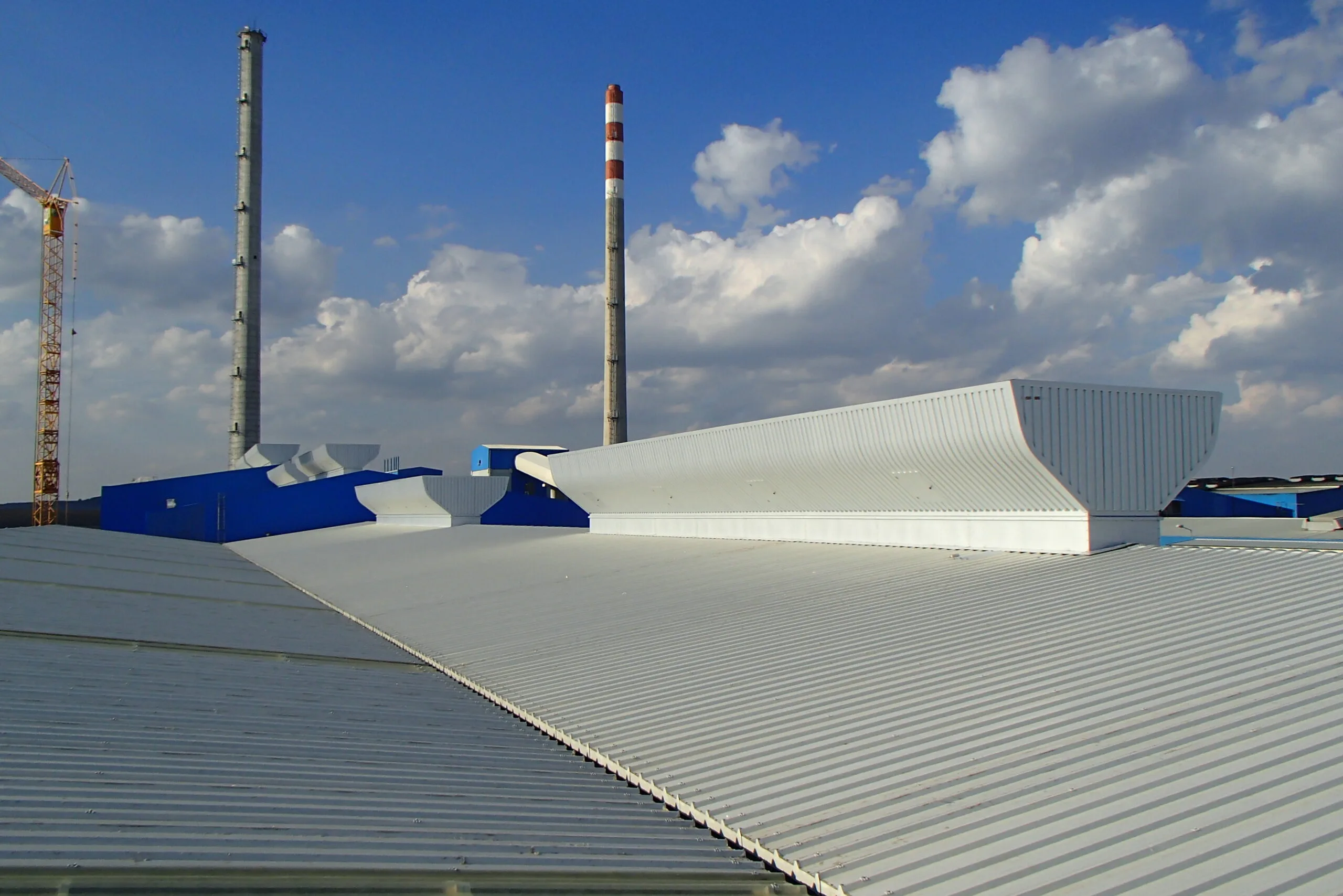

GAL AeratörŞişecam GAL — Bulgaristan
Uluslararası cam fabrikası. GAL çatı aeratörü; doğal havalandırma ve fenerlik sistemi.

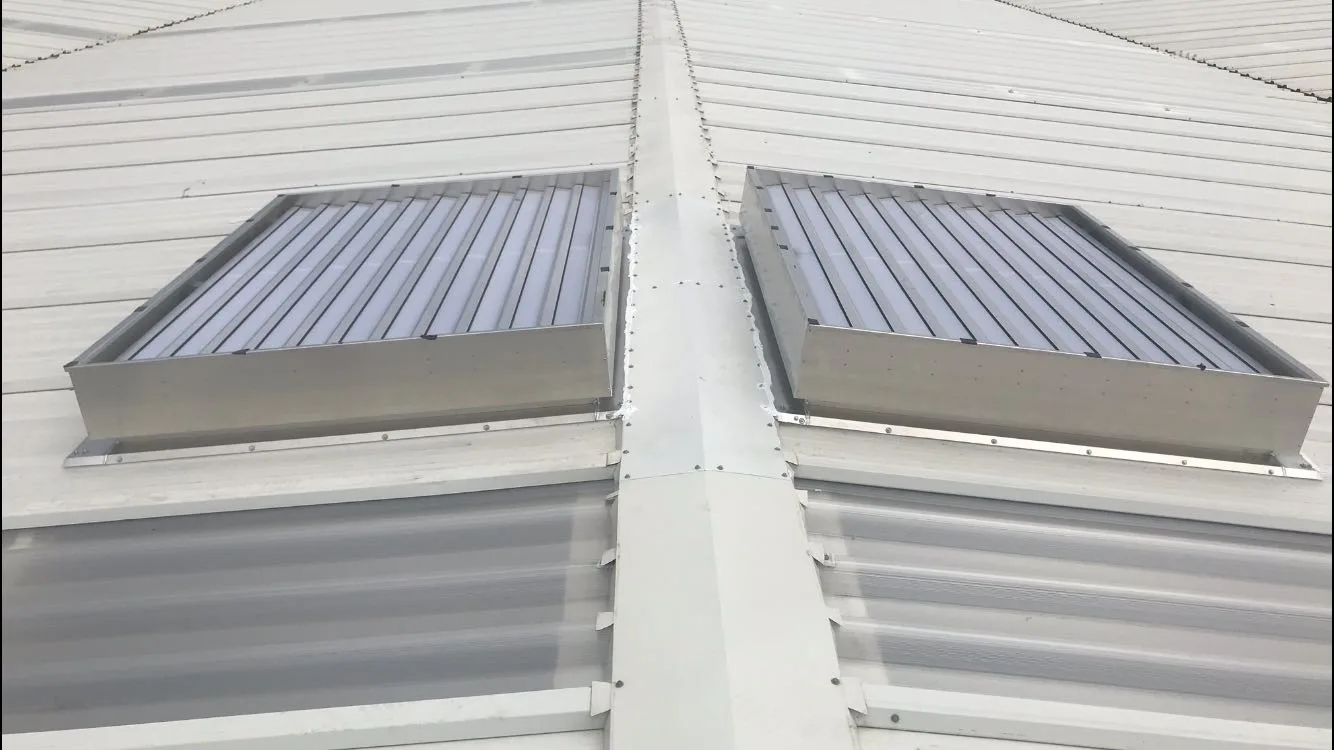

Smokejet HavalandırmaSönmez Trafo
Trafo imalat tesisi. Smokejet doğal havalandırma modu uygulaması.

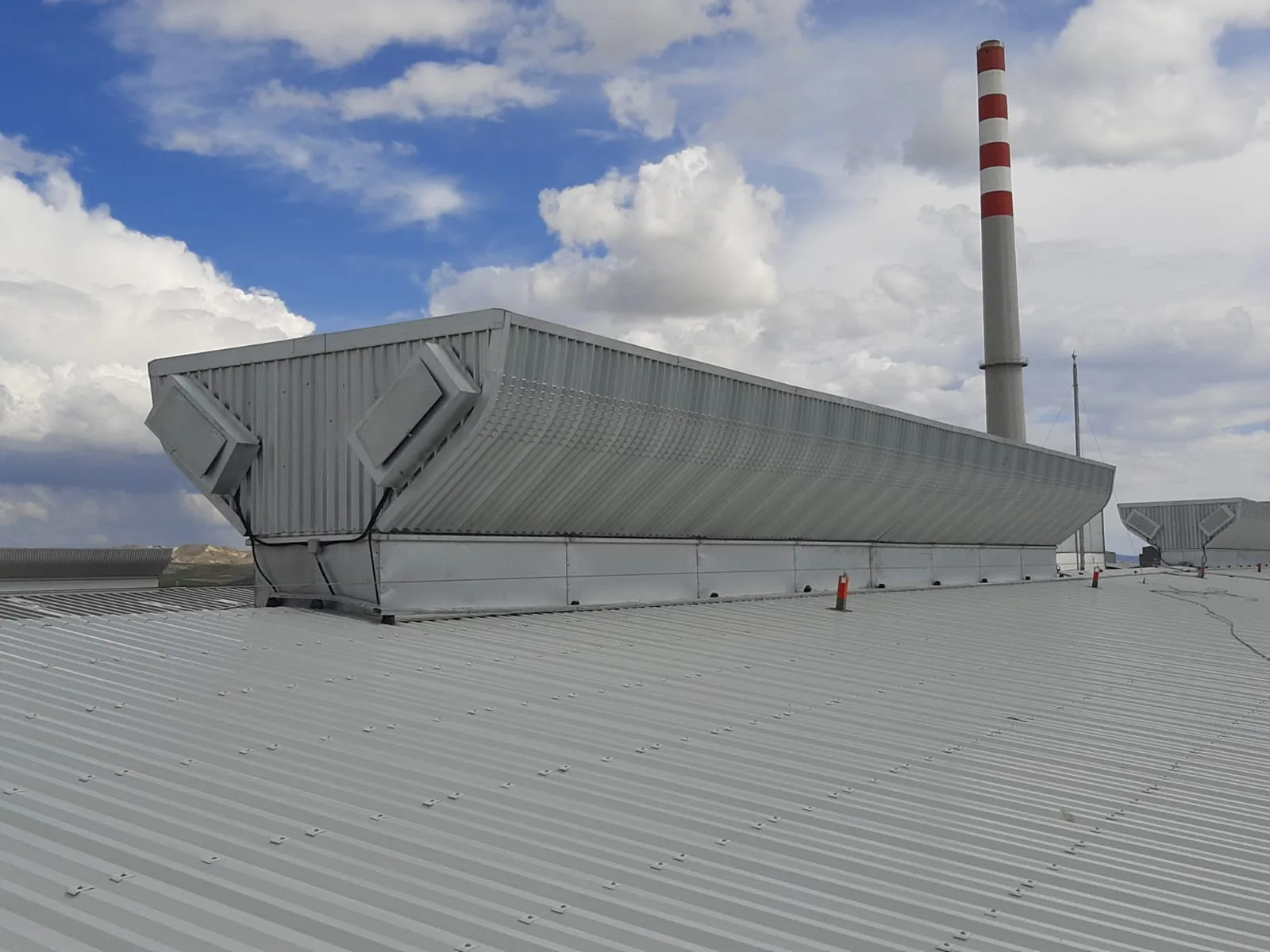

GAL AeratörŞişecam GAL Aeratör
Cam üretim fabrikası. GAL çatı aeratörü; yüksek sıcaklık ortamı doğal havalandırma.

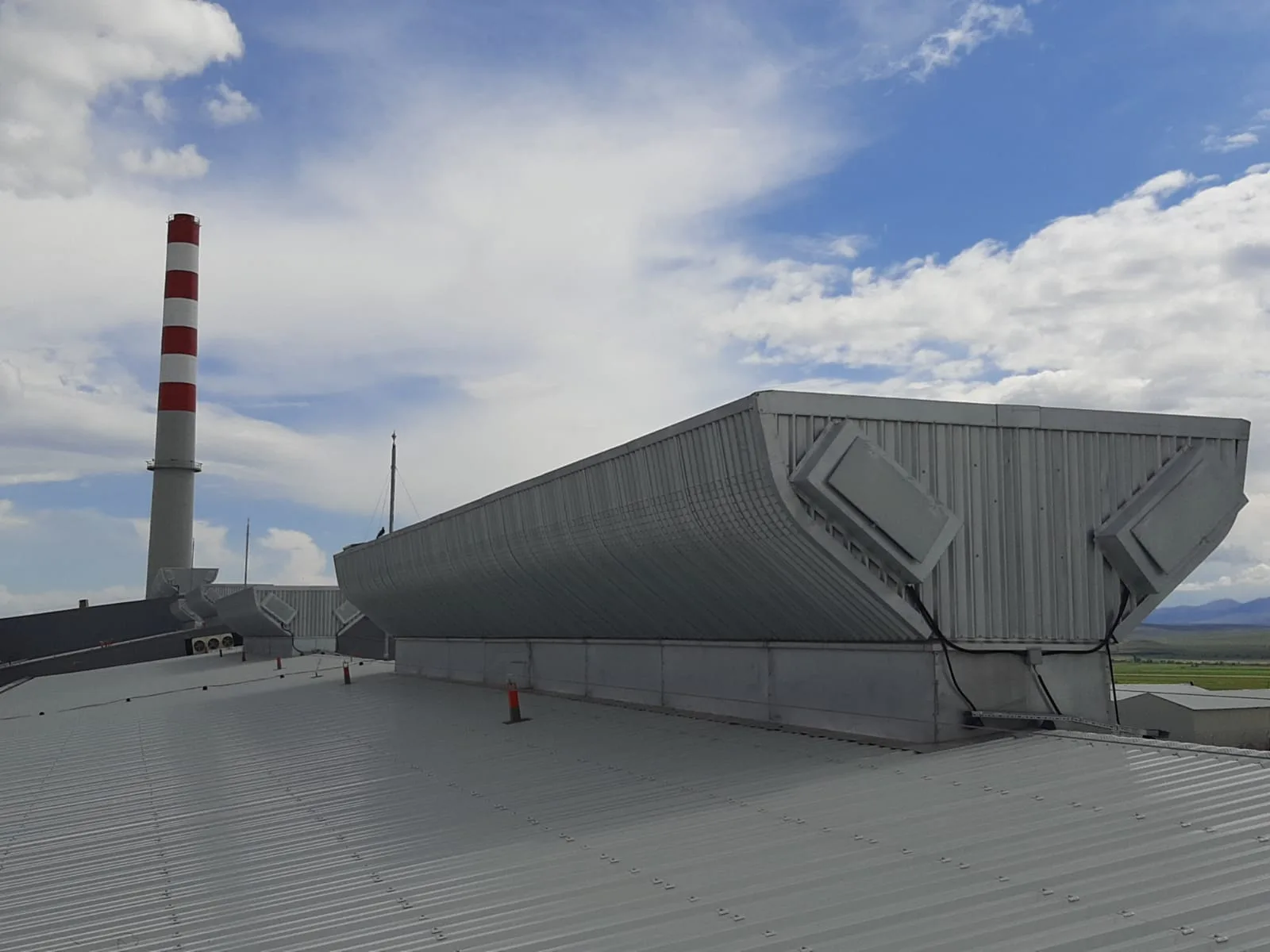

GAL FenerlikŞişecam Endüstriyel Fenerlik
Büyük ölçekli endüstriyel fenerlik sistemi; cam fabrikası doğal havalandırma.

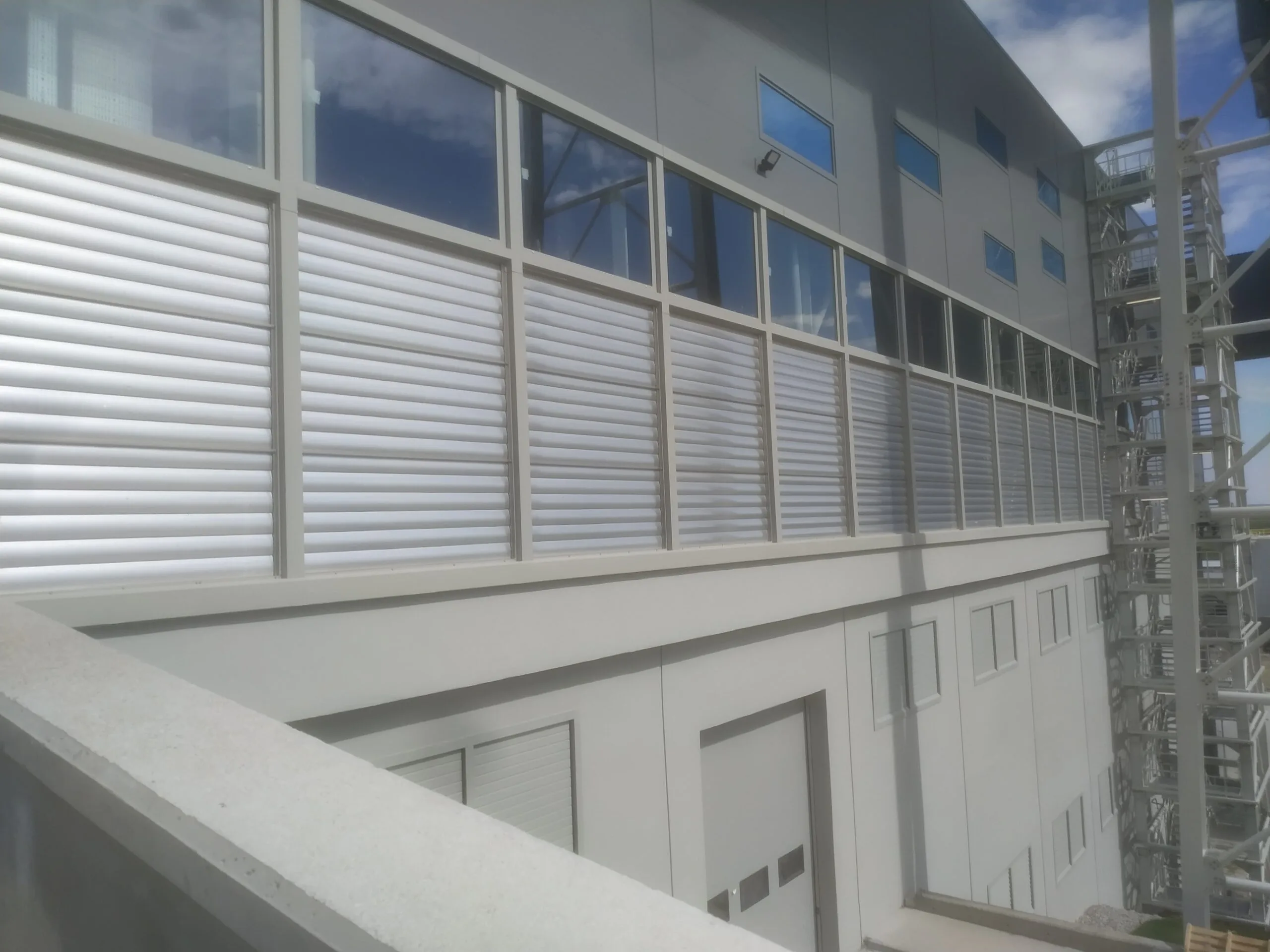

LouverŞişecam Louver Sistemi
Cephe louver (jaluzili panjur) doğal havalandırma sistemi uygulaması.

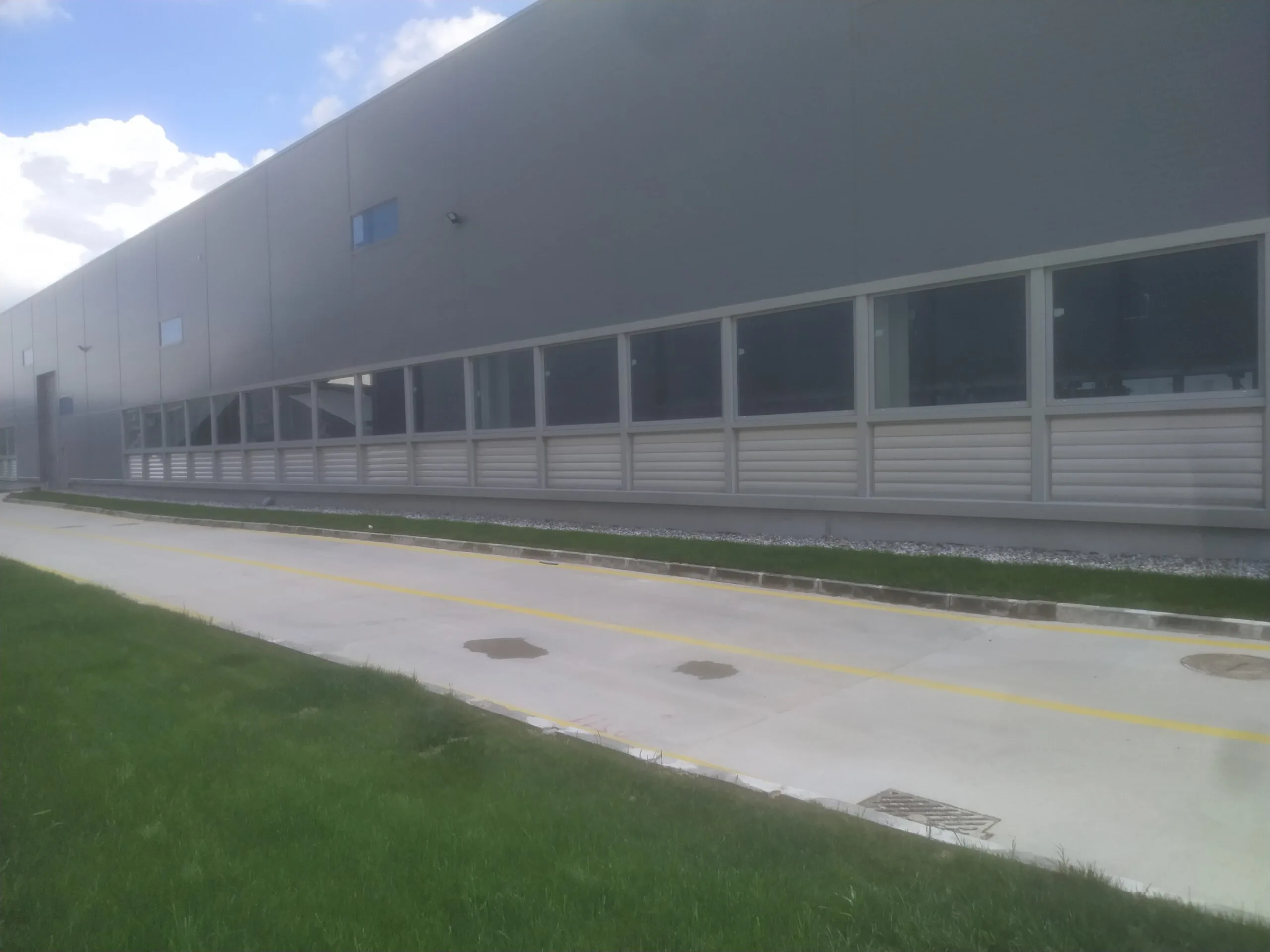

Taze Hava LouverŞişecam Taze Hava Louver
Taze hava girişi için cephe louver sistemi; mekanik havalandırma desteği.

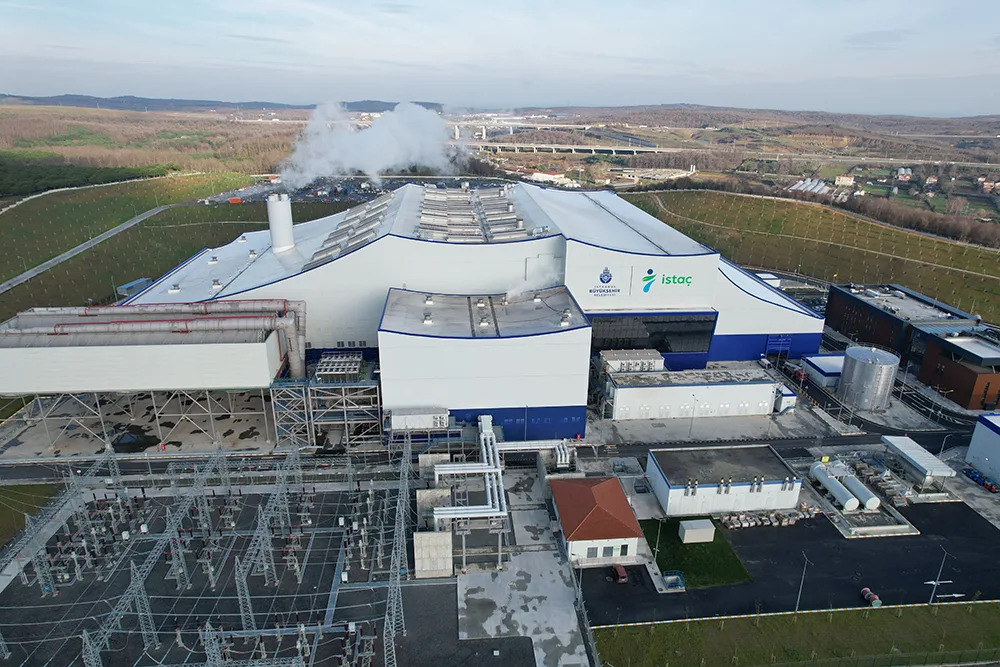

AirstarİBB EFW Projesi
Atıktan enerji tesisi. Doğal havalandırma sistemi; ısı ve egzoz kontrolü.

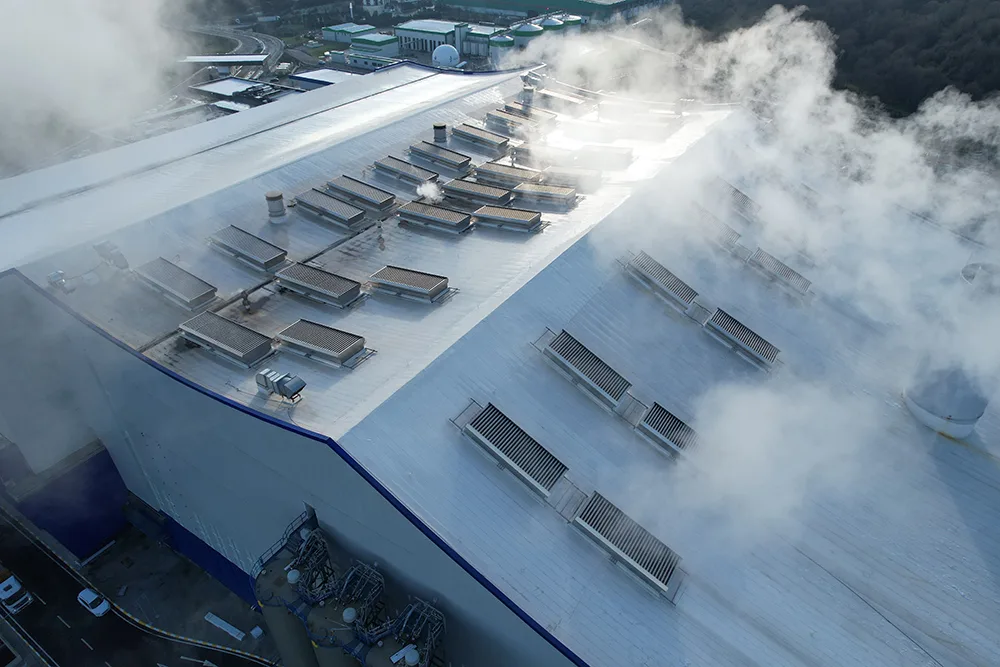

Airstar 724İBB Katı Atık Yakma Tesisi
İBB kamu tesisi. Airstar 724 doğal havalandırma sistemi; yüksek ısı ortamı.

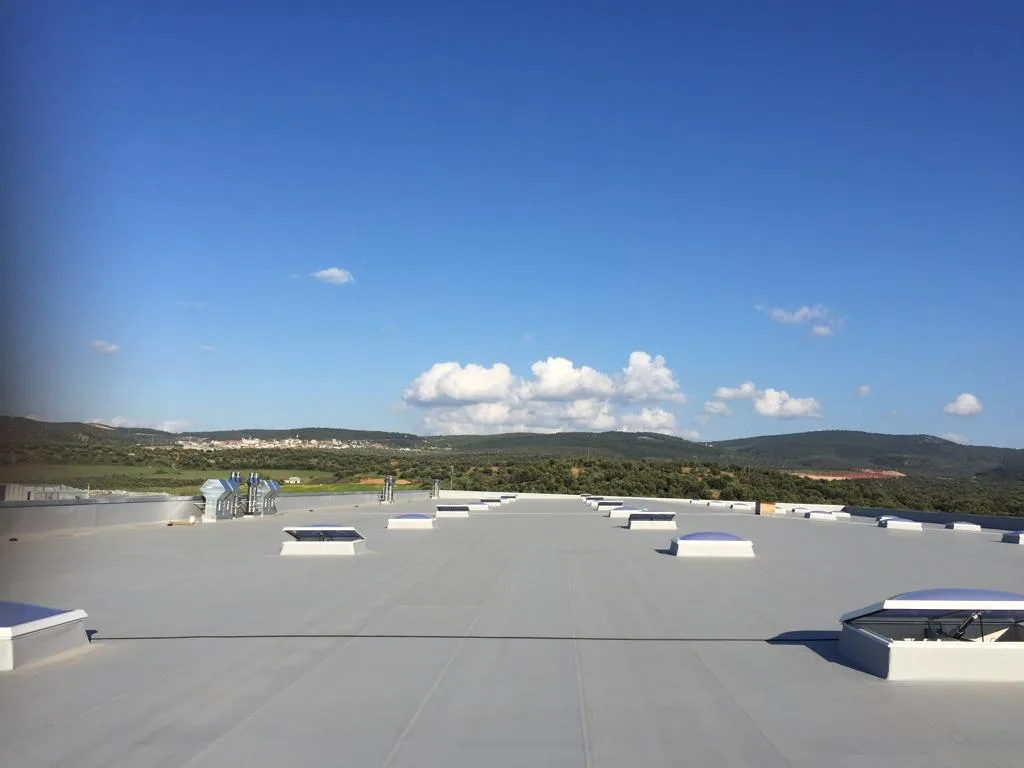

Lamilux F100Ateş Çelik RES İmalat Tesisi
Rüzgar enerjisi bileşen imalatı. Lamilux F100 cam ışıklık + duman tahliye kapakları.

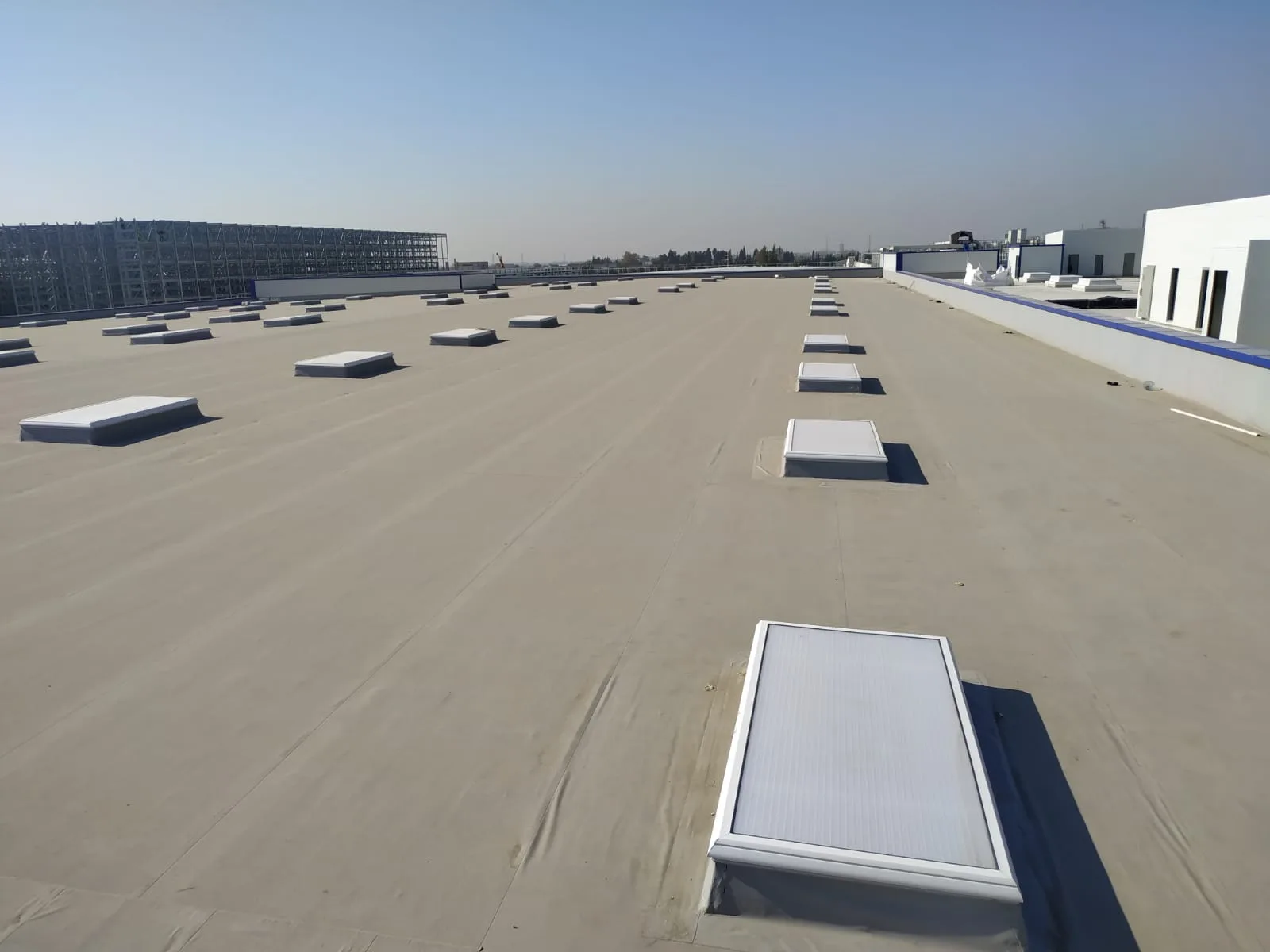

Lamilux F100SASA Polyester Tesisi
Büyük ölçekli polyester üretim kompleksi. Lamilux F100 ventilasyon kapakları.
Lamilux F100Meray Kuruyemiş
Gıda üretim ve depolama. Lamilux F100 çatı ışıklıkları; gıda sektörü hijyen standartları.
Ürün Kütüphanesi — Sistem Seçin
F100 Dome — Kubbe Işıklık
Plastik profilli, ısı köprüsüz kompozit kaide. Fabrika ve depo çatılarında yüksek doğal aydınlatma. Opsiyonel SHEV versiyonu mevcut.
F100 Glass — Alüminyum Çatı Penceresi
Alüminyum profilli, gerçek cam yüzeyli düz çatı penceresi. Çizilmeye dayanıklı, %70+ ışık geçirgenliği ve akustik yalıtım.
FE Glass — Passivhaus Standartı
Görünmez alüminyum çerçeveli tasarım. Passivhaus (PHI) sertifikasına uygun Uw değerleriyle maksimum yalıtım ve estetik.
MS78 Glass — Modüler Işık Bandı
Büyük endüstriyel açıklıklar için modüler cam ışık bandı. 60 m'ye kadar sürekli bant; RWA duman tahliye entegrasyonu mevcut.
PR60 Glass — Cam Çatı / Tonoz
Eğimli ve geometrik cam tavan sistemleri. AVM, havalimanı terminalleri ve büyük yapılar için tam sızdırmaz çözüm.
Rooflight B — Sürekli Bant Işıklık
Polikarbonat çok cidarlı panel ile üretilen sürekli bant ışıklık. Lojistik depoları ve üretim tesislerinde yüksek enerji verimliliği.
PHOENIX — Çift Kanatlı SHEV
EN 12101-2 sertifikalı çift kanatlı duman ve ısı tahliye kapağı. Büyük serbest alan gerektiren endüstriyel yapılar için standart seçim. 24V ve pnömatik aktivasyon.
MEGAPHOENIX — Büyük Açıklık SHEV
Yüksek tavan gerektiren ağır endüstriyel ve depolama tesisleri için. Maksimum serbest egzoz alanı; kesintisiz fenerlik havalandırma da sağlar.
VENTURISMOKE VS1 — Tek Kanatlı SHEV
Kompakt yapılı tek kanatlı duman tahliye kapağı. Küçük ve orta ölçekli yapılarda, sınırlı çatı alanlarında ideal çözüm.
Airstream — Jaluzili Havalandırma
Motorlu jaluzili doğal havalandırma. Yağmurlu havalarda da hava geçişine izin veren yatay lamel tasarımı. Rüzgâr ve yağmur sensörüyle otomatize edilebilir.
AEROJET — Jaluzili Havalandırma
Çatı ve cephe uygulamaları için motorlu jaluzili ventilasyon sistemi. Yüksek hava debisi, yağmur korumalı yapı ve BMS entegrasyonu.
Duman ve Isı Tahliye (SHEV) Sistemleri — EN 12101 Standardı
Duman ve ısı tahliye (SHEV) sistemleri, yangın esnasında binalarda oluşan duman ile zehirli gazların çatı veya cephe açıklıklarından tahliyesini sağlayan, EN 12101-2 standardı kapsamında CE işaretli yapı elemanlarıdır. Olası bir yangında en büyük risk alevlerden çok yoğun duman ve karbon monoksit (CO) birikimidir; SHEV sistemleri bu riski minimize ederek kaçış yollarının görünür kalmasını ve itfaiyenin etkin müdahalesini mümkün kılar.
Yangın Güvenliği
Duman tabakasını çatıdan dışarı atarak kaçış yollarını korur. EN 12101-2 zorunlu devreye alma süresi 60 saniye.
Günlük Havalandırma
Yangın dışında motorlu sistemler doğal havalandırma kapağı olarak çalışır; mekanik iklimlendirme yükünü azaltır.
Ruhsat & Yasal Uyum
Türkiye Binalarda Yangın Güvenliği Yönetmeliği (BYGY) kapsamında belirli yapı türlerinde SHEV zorunludur.
Roda SHEV Serisi — Teknik Karşılaştırma
| Model | Tip | EN 12101-2 | Aktivasyon | Maks. Aw (m²) | Uygulama |
|---|---|---|---|---|---|
| PHOENIX | Çift Kanatlı | CE | 24V / Pnömatik | ≤ 3,6 | Fabrika, Depo, AVM |
| MEGAPHOENIX | Çift Kanatlı Büyük | CE | 24V / Pnömatik | ≤ 6,5 | Ağır Sanayi, Hangar |
| VENTURISMOKE VS1 | Tek Kanatlı | CE | 24V Elektrikli | ≤ 1,5 | Küçük / Orta Yapı |
| Airstream | Jaluzili Kanat | Havalandırma | Motorlu | — | Doğal Havalandırma |
| AEROJET | Jaluzili Çatı/Cephe | Havalandırma | Motorlu / BMS | — | Çatı & Cephe |
Lamilux Cam Işıklık Sistemleri — Enerji Verimliliği ve BREEAM Uyumu
Lamilux cam ışıklık sistemleri, termal köprüsüz alüminyum profilleri ve yüksek ışık geçirgenlikli cam/polikarbonat yüzeyleriyle yapay aydınlatma tüketimini tipik olarak %25–50 azaltır; BEP (Binalarda Enerji Performansı) yönetmeliği hesaplamalarında doğrudan avantaj sağlar. F100, FE Glass, MS78 ve PR60 serileri Passivhaus, EN 14963 ve BREEAM/LEED ESG kriterlerine uygundur. ift Rosenheim test sertifikaları, EPD belgeleri ve BIM/IFC dosyaları sertifikasyon dosyanıza eksiksiz girer.
Lamilux Sistem Karşılaştırması
| Model | Tip | U Değeri (W/m²K) | SHEV Seçeneği | Standart | Tipik Uygulama |
|---|---|---|---|---|---|
| F100 Dome | Kubbe (PC/PMMA) | ≤ 1,30 | Opsiyonel | EN 14963 | Fabrika, Depo |
| F100 Glass | Cam (Alüminyum) | ≤ 1,10 | Opsiyonel | EN 14963 | Çok Katlı Bina |
| FE Glass | Passivhaus Cam | ≤ 0,80 | — | PHI / BREEAM | İlaç, Gıda, Ofis |
| MS78 Glass | Modüler Bant | ≤ 1,00 | RWA | EN 14963 | Büyük Fabrika |
| PR60 Glass | Eğimli Cam Çatı | ≤ 1,10 | Opsiyonel | — | AVM, Terminal |
| Rooflight B | Sürekli Bant (PC) | ≤ 1,50 | — | EN 14963 | Depo, Lojistik |
Sıfır Enerjiyle Doğal Aydınlatma — Sunvia Gün Işığı Tüpleri
Çatıdan aldığı doğal gün ışığını yüksek verimli reflektörlerle penceresiz ve derin alanlara taşıyan Sunvia tüp aydınlatma sistemleri ile aydınlatma enerjinizi sıfırlayın. Hiçbir elektrik bağlantısı gerektirmez; mekanik aksam ve bakım ihtiyacı yok.
Form Fabrika Yetkili Çözüm Ortağı
Erdinç Klima; Lamilux, Roda ve Form Fabrika markalarının Türkiye yetkili çözüm ortağı ve servis sağlayıcısıdır. Sistem seçimi, Aw hesabı, tedarik, montaj ve teknik devreye alma hizmetlerini tek elden sunar. 20 yılı aşkın sektör deneyimi ve 90'dan fazla tamamlanan endüstriyel proje.
Sık Sorulan Sorular
Duman tahliye kapağı (SHEV) seçerken hangi standart ve belgeler aranmalıdır?
Duman ve ısı tahliye cihazlarının EN 12101-2 standardına uygun ve CE işaretli olması zorunludur. Bu belge, ürünün Avrupa yapı ürünleri yönetmeliği (CPR) kapsamında test edildiğini kanıtlar.
Türkiye Binalarda Yangın Güvenliği Yönetmeliği (BYGY) kapsamında SHEV sistemi tasarımı için yetkili bir yangın mühendisiyle çalışılması önerilir. Roda serisinin tüm SHEV modelleri (PHOENIX, MEGAPHOENIX, VENTURISMOKE VS1) EN 12101-2 kapsamında CE sertifikalıdır.
Lamilux çatı ışıklıkları bina yalıtımına zarar verir mi?
Hayır. Lamilux sistemleri (FE Glass, F100 serileri) termal köprüsüz kompozit (CTP/GFR) kaidelerle üretilir; çatı yalıtım katmanıyla aynı seviyede kapanarak ısıl köprü oluşturmaz. FE Glass modeli Passivhaus Enstitüsü (PHI) sertifikası almaya yetecek kadar düşük Uw değerleri (≤ 0,80 W/m²K) sunar.
Roda SHEV kapakları günlük havalandırma için de kullanılabilir mi?
Evet. Roda PHOENIX ve MEGAPHOENIX gibi motorlu SHEV sistemleri çift fonksiyonlu tasarlanmıştır. Yangın dışındaki günlerde BMS veya manuel kumandayla açılarak doğal havalandırma kapağı işlevi görür; mekanik iklimlendirme yükünü azaltır. Rüzgâr ve yağmur sensörleriyle otomatik çalışır.
BREEAM veya LEED sertifikasyonu için Lamilux hangi dokümanları sağlar?
Lamilux; EPD (Çevresel Ürün Beyannamesi), enerji ve ısıl performans sertifikaları, BIM/IFC dosyaları ve teknik föyler sağlar. Bu dokümanlar BREEAM Mat, Hea, Ene kriterlerinde puan kazanımı için doğrudan kullanılabilir. FE Glass ve F100 Glass serileri ayrıca ift Rosenheim test sertifikalarıyla desteklenmektedir.
Erdinç Klima Aw hesabı ve proje tasarımı konusunda destek veriyor mu?
Evet. Form Fabrika çözüm ortağı olarak Erdinç Klima; yapının kullanım sınıfı, tavan yüksekliği ve brüt kat alanına göre EN 12101 kapsamında gerekli serbest egzoz alanı (Aw) hesabını yaparak en uygun Roda/Lamilux kombinasyonunu önerir. Aw hesaplama aracına buradan ulaşabilirsiniz.
Lamilux ve Roda ürünleri aynı çatıda birlikte kullanılabilir mi?
Evet. Lamilux MS78 Glass ışık bandı ve Roda PHOENIX SHEV kapağı aynı çatı sisteminde birlikte tasarlanabilir. MS78'in modüler yapısı Roda kanatlarıyla entegre RWA (Roof Window Automation) çözümüne olanak tanır. Bu kombine yaklaşım hem yangın güvenliğini hem doğal aydınlatmayı tek projede çözer; Form Fabrika çözüm ortağı olarak Erdinç Klima entegre tasarım ve devreye alma hizmeti sunar.
Montaj sonrası SHEV sistemleri için periyodik bakım ve test zorunlu mudur?
EN 12101 kapsamında SHEV sistemlerinin yılda en az bir kez yetkili servis tarafından kontrol edilmesi ve performans testi yapılması önerilir; bazı sigorta poliçeleri bunu zorunlu tutar. Erdinç Klima kurulum sonrası yıllık bakım ve devreye alma testleri için servis sözleşmesi sunmaktadır.
