GAL Doğal Havalandırma — Çatı Tipi Ridge Ventilasyon Sistemleri
Fırın, döküm, kaynak ve makine ısısı çatı altında birikir. Çatı mahyasına yerleştirilen GAL ridge vantilatörleri bu sıcak havayı baca etkisiyle, motor ve elektrik kullanmadan dışarı atar; alt seviyeden taze hava girer. DIN EN 12101-2 sertifikalı modeller yangın anında doğal duman ve ısı tahliyesi (NSHEV) görevini de üstlenir. Erdinç Klima, FORM ile birlikte GAL ve Roda ürünlerinin çözüm ortağı olarak etüt, seçim, montaj ve kontrolü yapar.
GAL doğal havalandırma, çatı mahyasındaki ridge vantilatörlerle iç ortamdaki sıcak havayı baca etkisi ve iç-dış basınç farkıyla, mekanik enerji harcamadan tahliye eden pasif endüstriyel havalandırma sistemidir. Nötral düzlemin üstündeki ridge açıklığından sıcak hava çıkar, altındaki panjurlardan taze hava girer. GAL-RIF-P ağır sanayi (çelik, cam, dövme) için yüksek sıcaklık dayanımlı ridge vantilatör, GAL-GL-D II düşük–yüksek ısı yükleri için 0,52 deşarj katsayılı gravity vantilatör, Roda Airstar yağmur geçirmeyen labirent tipi çok amaçlı ünitedir. DIN EN 12101-2 sertifikalı modeller normal işletmede havalandırma, yangın anında NSHEV doğal duman ve ısı tahliyesi yapar. Vantilatör adedi ve nötral düzlem konumu tesise özel CFD ön etüdüyle belirlenir; etüt ücretli hizmettir, telefon ve WhatsApp danışmanlığı ücretsizdir.
Ridge ventilasyon nasıl çalışır?
Isınan hava hafifler ve yükselir; mahyadaki açıklıktan çıkarken alt seviyeden taze hava girer. Sürücü güç, iç-dış sıcaklık farkı ve rüzgârdır; motor yoktur.
ÇİZİMİ YATAY KAYDIRIN →
- 1Mahya vantilatörü — ısınan hava en yüksek noktadan, rüzgâr ve yağmura karşı korumalı çıkar
- 2Alçak seviye girişler — kapı, jaluzi ya da pencere; çıkan havanın yerini dış hava alır

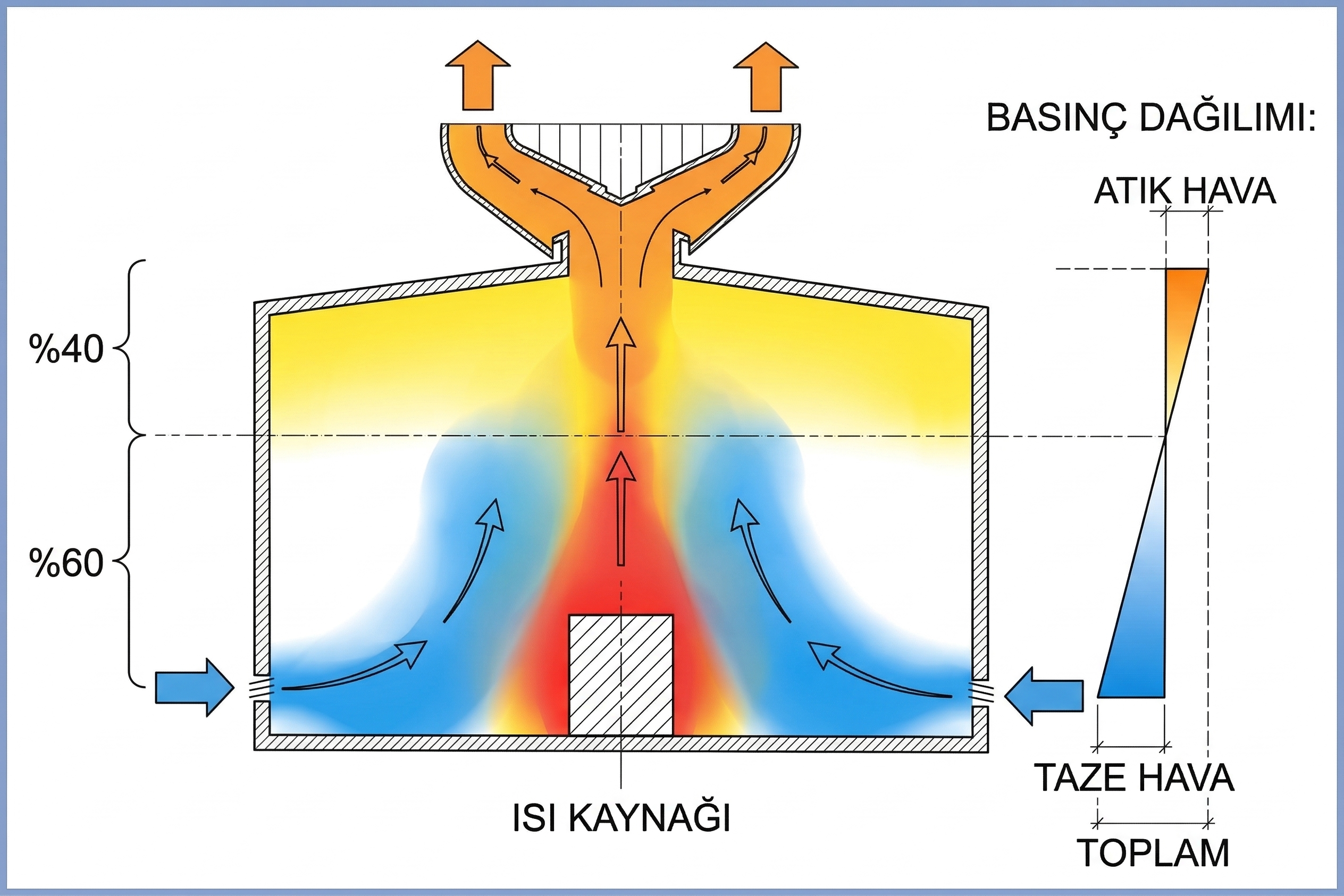

- 3Nötr basınç düzlemi — altında hava içeri, üstünde dışarı akar
- ↕Giriş ile çıkış arasındaki yükseklik farkı ve iç–dış sıcaklık farkı büyüdükçe doğal çekiş artar
Endüstriyel bir holde fırın, döküm potası, kaynak istasyonu veya makine parkı sürekli ısı üretir. Isınan hava yoğunluğunu kaybeder, çatı altında toplanır ve iç basınç üst seviyede dışarıdan yüksek, alt seviyede düşük olur. İki basıncın eşitlendiği yüksekliğe nötral düzlem denir: üstündeki açıklıklardan hava çıkar, altındakilerden girer.
Ridge vantilatör bu fiziği kullanır. Mahyaya yerleştirilen açıklık sıcak havayı sürekli tahliye eder; çatı kanatları ve rüzgâr saptırıcı levhalar rüzgârın açıklığa geri basmasını önler, yağmur ve karı dışarıda tutar. Tahliye debisi iç ısı yüküne, bina yüksekliğine, giriş-çıkış açıklık oranına ve rüzgâr koşullarına bağlıdır; bu yüzden vantilatör adedi ve ölçüsü tesise özel hesaplanır.
| Adım | Konum | Ne olur |
|---|---|---|
| 1 | Isı kaynağı (fırın, döküm, kaynak, makine) | Hava ısınır, yoğunluğu düşer ve yükselir. |
| 2 | Çatı altı | Sıcak hava çatı altında birikir; üst seviyede iç basınç dış basıncı aşar. |
| 3 | Ridge vantilatör (mahya) | Nötral düzlemin üstündeki açıklıktan sıcak hava dışarı çıkar. |
| 4 | Hava giriş panjurları (alt seviye) | Nötral düzlemin altından taze ve serin dış hava içeri girer. |
| 5 | Rüzgâr | Rüzgâr saptırıcı levhalar geri basmayı önler; rüzgâr çekişi artırır. |
Nötral düzlem çalışma bölgesinin üstünde kalmalıdır; aksi hâlde sıcak hava operatör seviyesine iner. Konum, giriş ve çıkış açıklıklarının alan oranıyla belirlenir; CFD ön etüdünde hesaplanır.
Ne zaman doğal, ne zaman mekanik havalandırma?
İç ısı yükü yüksek, tavan yüksek ve mahyaya erişim varsa doğal havalandırma yeterlidir. Filtre gereksinimi, bölgesel emiş veya düşük ısı yükü varsa mekanik ya da hibrit çözüm gerekir.
| Kriter | Doğal havalandırma (ridge) | Mekanik fan sistemi |
|---|---|---|
| Enerji tüketimi | Yok; motor ve hareketli parça bulunmaz | Fan motor gücü tesis boyutuna göre değişir; sürekli işletme maliyeti |
| Bakım | Yıllık görsel kontrol; kanat ve mekanizma kontrolü | Motor, rulman ve kayış; periyodik bakım ve parça değişimi |
| Gürültü | Yok | Fan gürültüsü; gerekirse ses yalıtımı |
| Duman tahliyesi | DIN EN 12101-2 sertifikalı modellerde NSHEV fonksiyonu aynı üründe | Ayrı duman tahliye sistemi gerekir |
| Debi kontrolü | Sıcaklık farkı ve rüzgâra bağlı; debi sabit değil | Debi ayarlanabilir; iç basınç kontrol edilebilir |
| Filtreleme | Yok; giriş havası filtrelenmez | Emiş havası filtrelenebilir |
| Uygun olduğu durum | Yüksek iç ısı yükü, yüksek tavan, mahyaya erişim | Düşük ısı yükü, partiküle hassas alan, bölgesel emiş ihtiyacı |

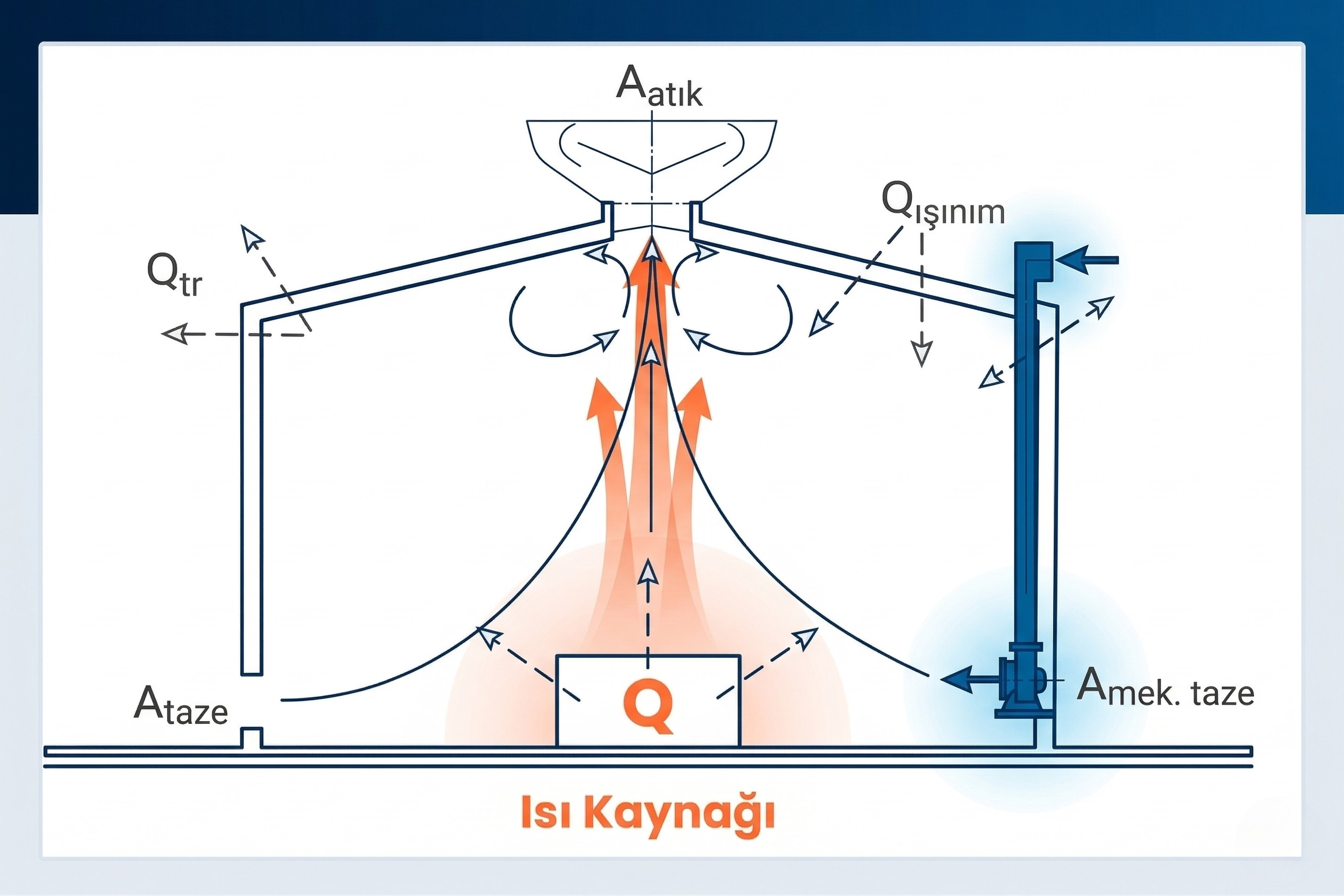

Hibrit çözüm: cam fırını çevresi, tavlama tüneli veya iç bölme gibi doğal çekişin yetmediği alanlarda ridge vantilatör ana tahliyeyi yapar, desantral mekanik üniteler hedefli ve gerekirse filtreli hava girişi sağlar.
Ürün tipleri: GAL-RIF-P, GAL-GL-D II ve Roda Airstar
Üç ürün ailesi ısı yüküne ve çatı tipine göre seçilir: ağır sanayi için RIF-P, genel sanayi için GL-D II, çok amaçlı labirent tip için Roda Airstar.

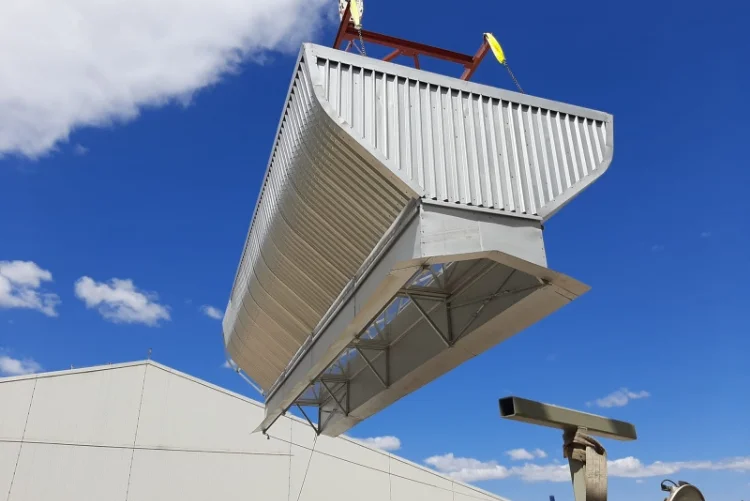

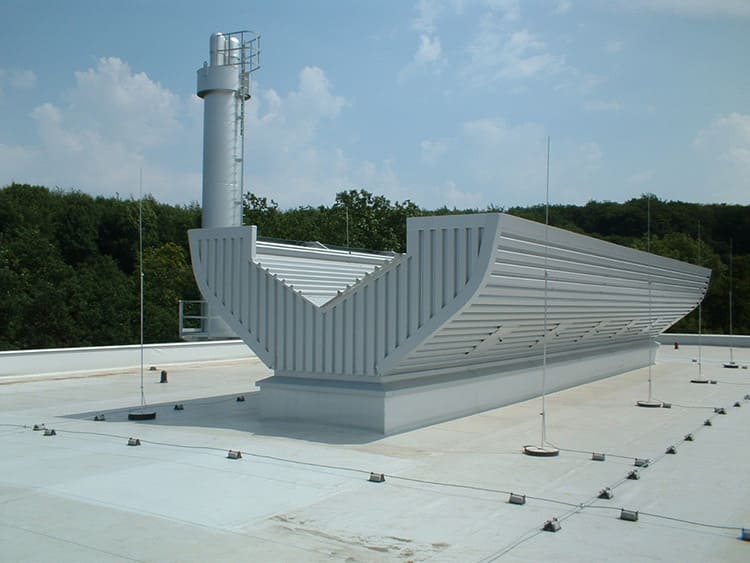

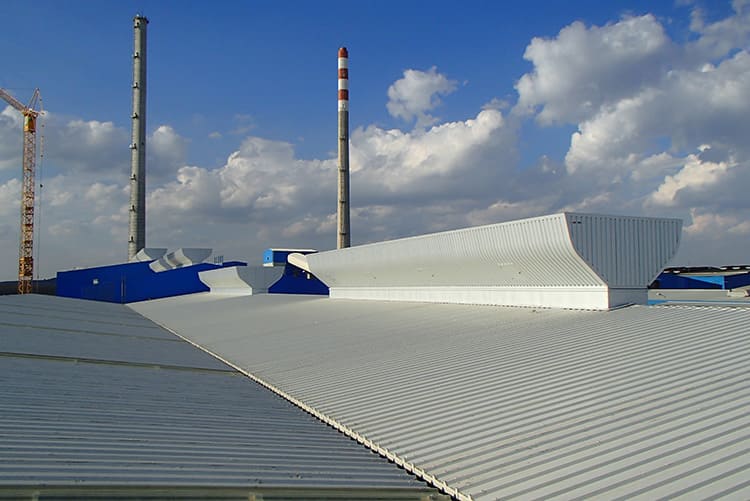

| Model | Tip | Uygulama | Öne çıkan özellik |
|---|---|---|---|
| GAL-RIF-P | Ridge vantilatör | Çelik, cam, dövme; ağır sanayi | Yüksek sıcaklık dayanımı, modüler ve genişletilebilir yapı, DIN EN 12101-2 test sertifikası, NSHEV fonksiyonu |

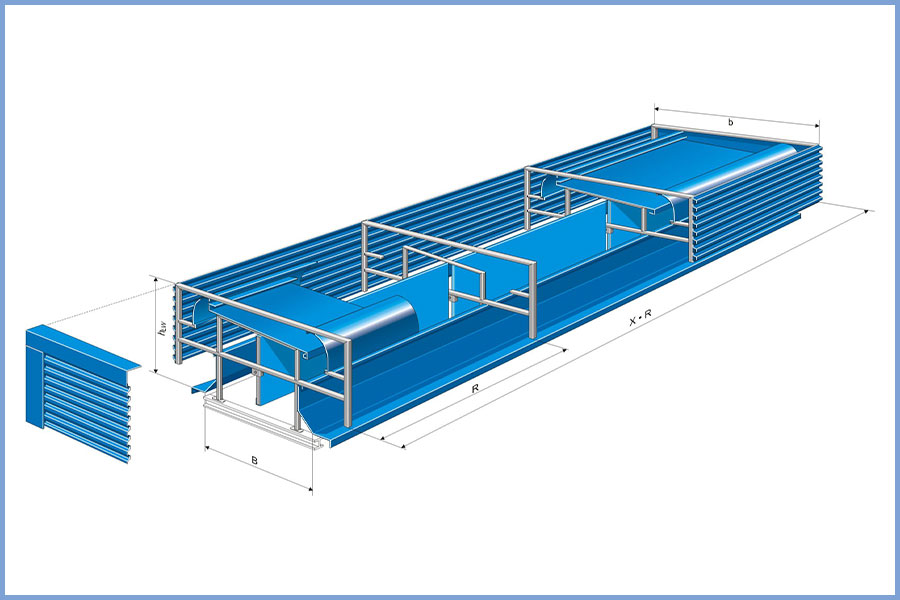

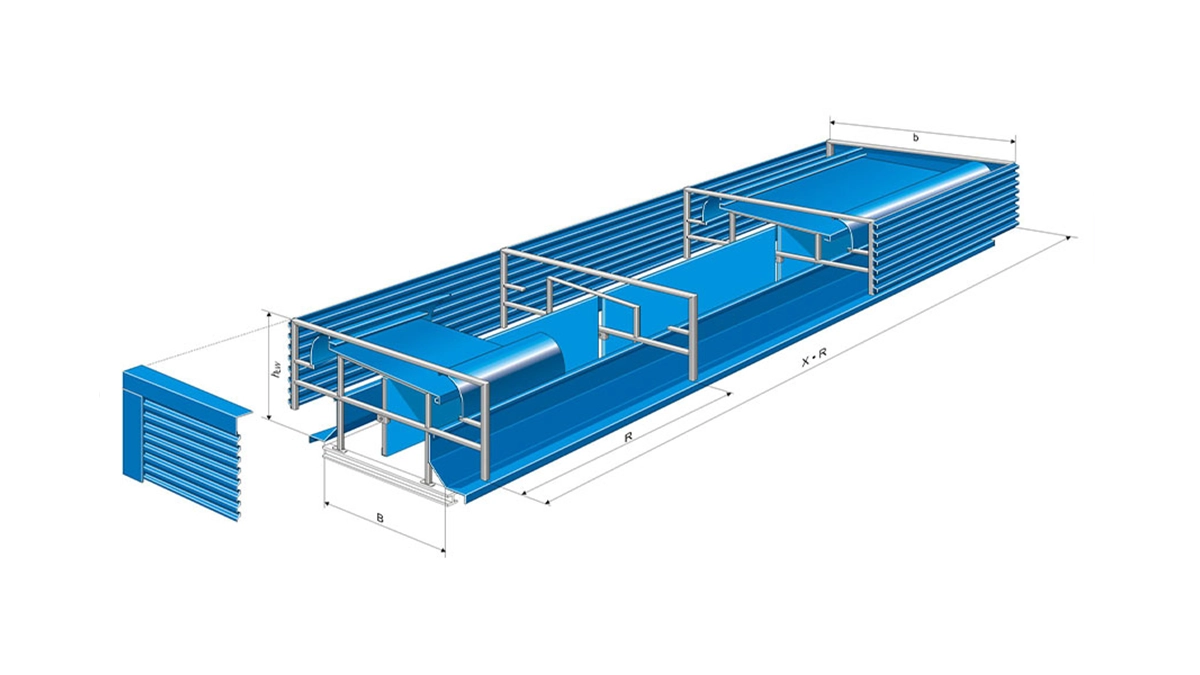

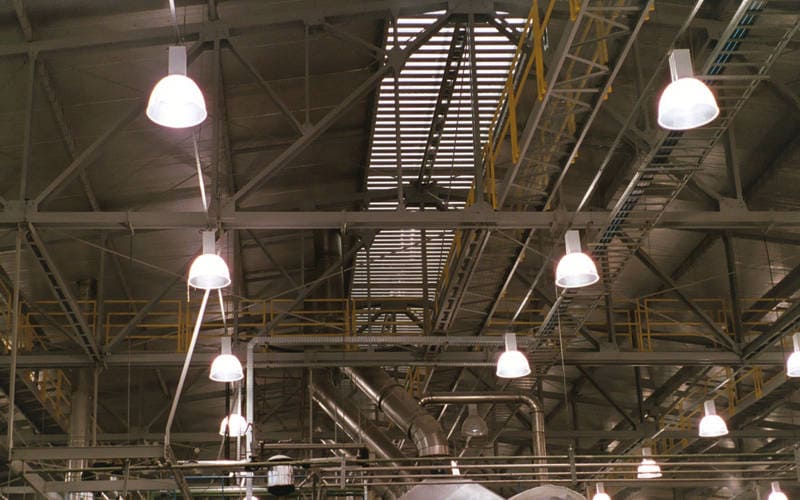

| GAL-GL-D II | Gravity (yerçekimi) çatı vantilatörü | Düşük–yüksek ısı yüklü genel sanayi | Deşarj katsayısı Cd = 0,52; rüzgâra dirençli tasarım; galvaniz kaplama; bakım gerektirmeyen kullanım |
| Roda Airstar | Labirent tipi çatı havalandırma ünitesi | Çok amaçlı; her çatı tipi | Yağmur geçirmeyen labirent kesit, aerodinamik kanat profili, rüzgâr saptırıcı levha, kapatma mekanizması |
Ridge vantilatör · ağır sanayi
Gravity vantilatör · Cd = 0,52
Labirent tipi · çok amaçlı
Ölçü tabloları, kapasite eğrileri ve montaj detayları üretici kataloglarındadır; model ve boy seçimi etüt sonucuna göre teklifte yapılır. Katalog için WhatsApp üzerinden model adını yazmanız yeterlidir.
Duman tahliye fonksiyonu ve ses yalıtımı
Aynı ünite normal işletmede havalandırma, yangın anında doğal duman ve ısı tahliyesi yapar; ses yutma paneli olmadan da yüksek ses azaltma indeksi sağlar.
- NSHEV / NRWG: DIN 18232 ve DIN EN 12101-2'ye uygun GAL üniteleri yangın anında otomatik açılarak kaçış yollarının dumansız kalmasını ve flash-over gecikmesini sağlar
- Çift fonksiyon: ayrı bir duman tahliye kapağı yerine aynı mahya ünitesi kullanılır; resmî onay ve sigorta gereksinimleri için sertifika belgesi teklif ekinde verilir
- Ses yalıtımı: ses yutma paneli kullanılmadan R'w = 24 dB'ye varan ses azaltma indeksi; basınç kaybı düşük tutulur, deşarj katsayısı korunur
- Daha yüksek ses azaltma gereken tesislerde aerodinamik kaplamalı ses yutma panelleri eklenir
- Duman tahliye alanı (Aw) hesabı için duman tahliye hesaplama aracı kullanılır; kesin değer yangın projesiyle uyumlu olarak teklifte verilir
Uygulama alanları
Yüksek iç ısı yükü üreten her endüstriyel yapı adaydır; cam ve döküm tesislerinde mekanik tahliye enerji ve bakım açısından sürdürülebilir olmadığından ridge ventilasyon standart çözümdür.
| Sektör | Alan | Isı kaynağı |
|---|---|---|
| Tekstil | Boyahane, dokuma salonu | Boya ve ram makineleri, kurutucular |
| Gıda | Fırın ve işleme hatları | Pişirme fırınları, buhar |
| Plastik | Enjeksiyon ve ekstrüzyon | Kalıp ve ekstruder ısısı |
| Otomotiv | Boyahane ve kaynak alanları | Kurutma fırınları, kaynak dumanı ve ısısı |
| Metalürji | Çelik ve döküm holleri | Ergitme ocakları, dökülen metal |
| Cam | Fırın, şekillendirme ve tavlama | Eritme fırını; çalışma alanı sıcaklığı 60 °C'yi aşabilir |
Cam tesislerinde şekillendirme ve tavlama bölgeleri hibrit çözüm gerektirebilir; ridge vantilatör ana tahliyeyi yapar, bölgesel mekanik hava girişi çalışma noktasını serinletir.
Etüt, seçim ve montaj süreci
Doğru sonuç ürünle değil etütle başlar: vantilatör adedi, mahya boyu ve giriş açıklığı tesise özel hesaplanır; montaj çatı kaplamasına ve varsa yangın projesine uyumlu yapılır.
- Veri toplama: tesis planı, çatı tipi ve mahya boyu, ısı kaynakları ve güçleri, çalışma bölgesi yüksekliği, iklim ve hâkim rüzgâr

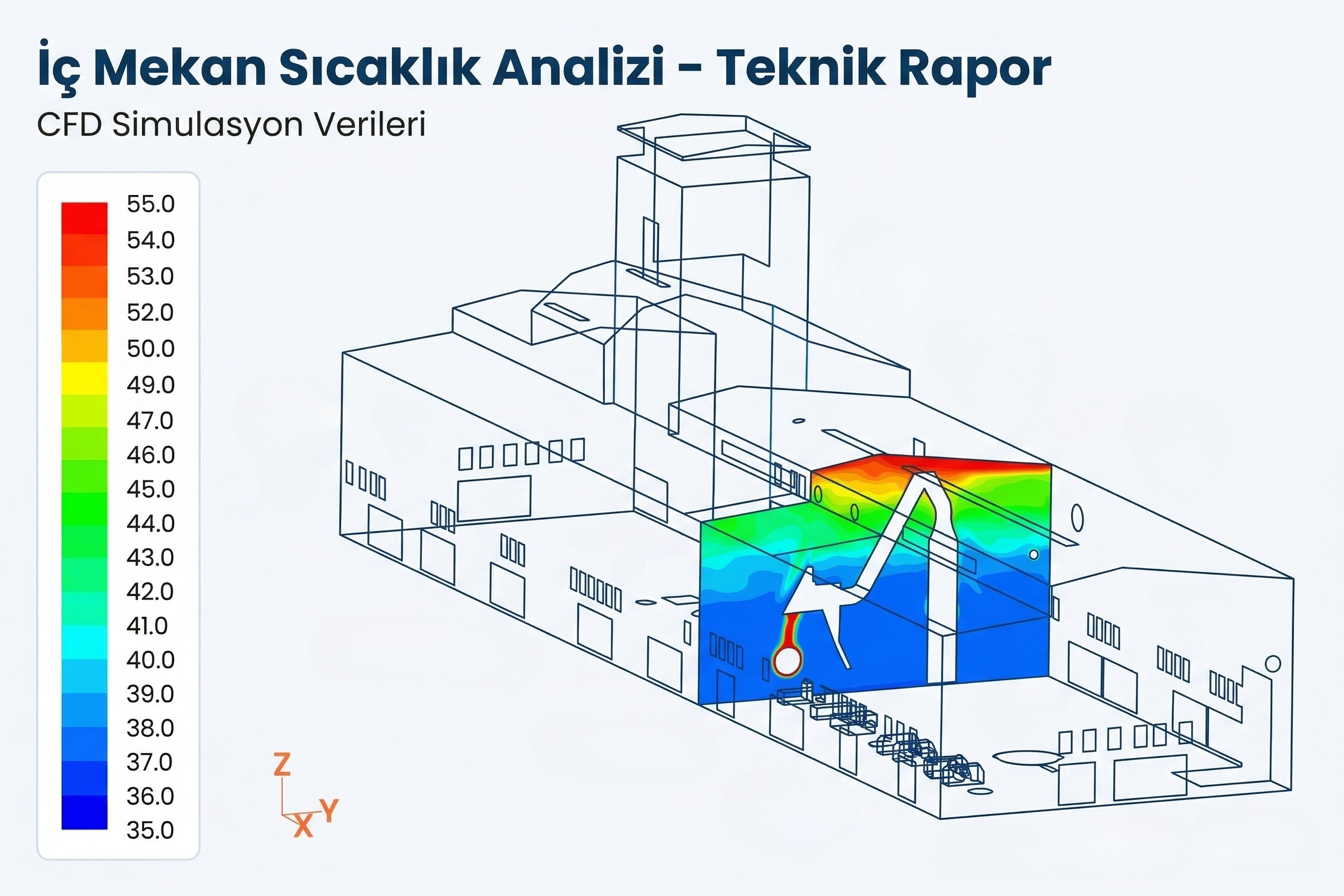

- CFD ön etüdü (ücretli): üç boyutlu akış simülasyonunda nötral düzlem, kütle debisi ve iş bölgesi sıcaklığı hesaplanır; rüzgâr yönü ve dış sıcaklık senaryoları dahil
- Model ve boy seçimi: ısı yüküne göre RIF-P, GL-D II veya Airstar; gerekirse mekanik giriş üniteleriyle hibrit yapı

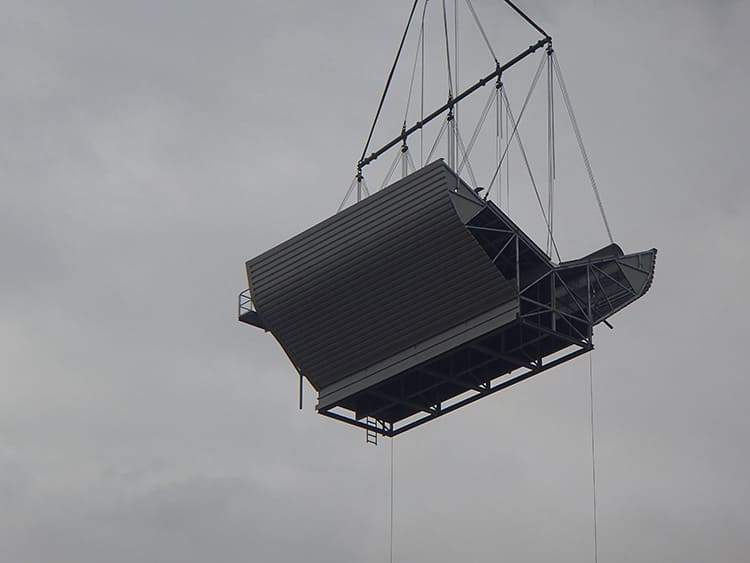

- Mahya montajı: çatı kaplamasına uygun bağlantı ve sızdırmazlık; taşıyıcı kontrolü; kar ve rüzgâr yükü
- Hava giriş panjurları: nötral düzlemin altında, çıkış alanına oranlı; kış için kapatılabilir tip
- NSHEV konfigürasyonu: termik veya otomatik tetikleme, kontrol paneli, yangın projesiyle uyum
- Devreye alma ve yıllık kontrol: kanat mekanizması, sızdırmazlık, tetikleme testi
Telefon ve WhatsApp danışmanlığı ücretsizdir; saha ziyareti ve CFD ön etüdü ücretlidir, kapsamı ve bedeli teklifte yazılır.
