Modern fabrika otomasyonu, pano içine yerleştirilen sürücüler, PLC'ler (Programmable Logic Controller — programlanabilir mantık denetleyici) ve servo motor kontrolörleriyle her geçen yıl daha fazla ısı üretiyor. Pano içi sıcaklığın 10°C artması, elektronik bileşenlerin ömrünü yaklaşık yarıya düşürüyor. Bu nedenle doğru fan filtre seçimi, fabrikanın güvenilirliğini doğrudan etkiliyor.
Yeni nesil pano fan filtre üniteleri, EC motor teknolojisi ve kıvrımlı filtre yapısı ile geleneksel fanların ötesine geçiyor. Daha fazla hava debisi, daha az enerji tüketimi, daha uzun filtre ömrü ve IoT bağlantısıyla akıllı bakım — bunların hepsi tek üründe birleşiyor. Bu yazıda yeni nesil fan filtrenin neden büyük bir adım olduğunu, hangi avantajları sunduğunu ve sizin tesisinizde nasıl tasarruf yaratabileceğini ele alıyoruz.
Erdinç Klima, Rittal Türkiye yetkili çözüm ortağı olarak bu teknolojinin Türkiye'deki yaygın uygulayıcılarından biridir. Yazının sonundaki tasarruf hesaplayıcısı ile kendi fabrikanız için somut sonucu görebilirsiniz.
Yeni Nesil EC Fan: Avantajları Genel Bakış
Yeni nesil EC motorlu kıvrımlı filtreli pano fan ünitelerinin dört temel avantaj başlığı vardır. Aşağıdaki başlıklara dokunarak her birinin detayını inceleyebilirsiniz.
Güçlü — Daha Fazla Hava, Daha Az Bileşen
- %40 daha fazla hava debisi: Entegre kıvrımlı filtre sayesinde daha küçük güç sınıfı modeller aynı işi yapar. Maliyet düşer, yer kaplama azalır.
- Daha uzun bileşen ömrü: Eşsiz diagonal fan tekniği, pano içinde homojen ve sabit hava sirkülasyonu sağlar — sıcak noktalar oluşmaz.
Verimli — Tasarruf Üst Üste Gelir
- %60 enerji tasarrufu (EC modellerde): Elektronik komütasyonlu motor, geleneksel AC motora göre çok daha düşük tüketir.
- 2-3 kat daha uzun servis aralığı: Seri olarak gelen kıvrımlı filtre, düz vlies filtreye göre çok daha uzun ömürlüdür.
- Daha düşük bakım maliyeti (EC modeller): Otomatik filtre temizleme özelliği filtre ömrünü ek olarak %20 uzatır.
- Akıllı bakım, gereksiz değişim yok: Sanal çalışma süresi göstergesi sayesinde filtre gerçekten gerektiğinde değişir.
Güvenli — Plansız Duruşa Geçit Yok
- Alarm rölesi (EC modeller): Arıza doğrudan SCADA sistemine bildirilir, bakım anında müdahale edebilir.
- IoT tabanlı yedek güvenlik: Acil soğutma fonksiyonu pano içi sıcaklık alarm eşiğini aştığında devreye girer — %40 daha fazla hava debisi otomatik açılır.
- Çoklu gerilim uyumu: Dünya genelinde farklı şebeke gerilimlerinde sorunsuz çalışır — yurt dışı operasyonlu fabrikalar için tek model standardı.
Kolay — Saha Ekibinin Dostu
- Kolay planlama: RiTherm, RiPanel, EPLAN gibi mühendislik yazılımlarıyla doğrudan uyum — tasarım aşamasında ek hesap gerekmez.
- Kolay geçiş: Montaj ölçüleri, koruma sınıfı ve güç sınıfı önceki nesille aynıdır — pano değişikliği gerekmez.
- Aletsiz montaj: Klips bağlantı sistemiyle saha ekibi 60 saniyede ünite kurar.
- Aletsiz bakım: Filtre değişimi 5-10 dakikada, pano kapağı açılmadan yapılır.
- Kolay izleme (EC modeller): Analog veya dijital arayüzlerden izleme ve kontrol — fabrikanın MES/SCADA sistemine entegre edilir.
Yeni Nesil EC Fan Filtre Ünitesinin İç Yapısı
Yeni nesil ünite dört temel parçadan oluşur. Aşağıdaki görselde turuncu numaralı noktalara dokunarak her parçanın işlevini keşfedebilirsiniz.

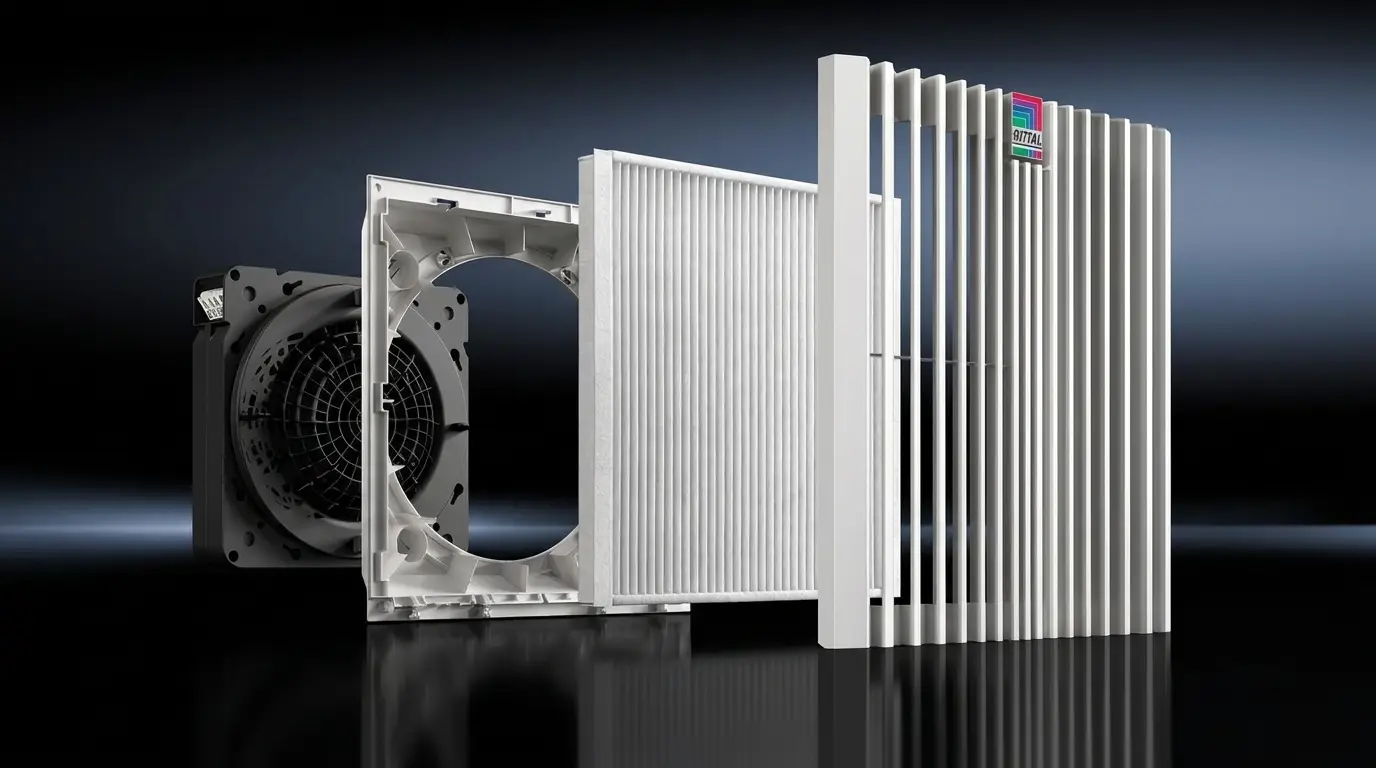

EC Motor + Kıvrımlı Filtre — Patlamış Görünüm
Turuncu numaralara dokunarak her parçayı keşfedin
💡 Yukarıdaki turuncu numaralı noktalardan birine tıklayarak parçanın detayını burada görebilirsiniz.
—
—
Görsel: Rittal TopTherm EC filtre fan — ©Rittal GmbH & Co. KG
EC Modellerin IoT Özellikleri
IoT (Internet of Things — Türkçe: Nesnelerin İnterneti), cihazların birbiriyle ve fabrika otomasyon sistemleriyle veri paylaşmasına imkan tanır. EC motorlu yeni nesil fan filtre üniteleri üç temel IoT özelliğiyle bakım maliyetlerini ve plansız duruş riskini azaltır.
Predictive Maintenance (Öngörülü Bakım)
EC motorun çalışma süresi ve devri sürekli kaydedilir. Tıpkı arabanın yakıt göstergesi gibi, kontrol arayüzü filtrenin ne zaman değişeceğini önceden gösterir. Programlı bakım yerine ihtiyaca dayalı bakım, gereksiz değişimleri elimine eder.
Servis maliyeti ↓Otomatik Filtre Temizleme
Günde birkaç kez fan dönüş yönü kısa süreliğine tersine çevrilir; filtre "üflenir" ve toz parçacıkları temizlenir. Bu sayede filtre ömrü %20 uzar, servis maliyetleri azalır, plansız tıkanma riski ortadan kalkar.
Filtre ömrü +%20Acil Soğutma Fonksiyonu
Pano içi sıcaklık alarm eşiğini aştığında fan devri otomatik olarak maksimuma çıkar. Bu sayede %40 daha fazla hava debisi açığa çıkar; aşırı ısınma ve sürücü/PLC arızası önlenir veya geciktirilir.
Hava debisi +%40Kıvrımlı Filtre (Faltenfilter) Avantajları
Geleneksel düz vlies (yünlü) filtrelere göre kıvrımlı (akordeon yapılı) filtreler, 6 kat daha geniş yüzey alanı sayesinde üç önemli avantaj sunar:
Daha Yüksek Hava Debisi
IP 55 koruma sınıfında düz vlies filtreye göre %80 daha yüksek hava debisi. Daha düşük basınç direnci, pano içi ısının daha hızlı tahliyesi anlamına gelir — enerji maliyeti düşer.
Daha Yüksek Tutma Kapasitesi
0,3 mikron büyüklüğüne kadar toz parçacıklarını tutar. Pano içine giren toz miktarı önemli ölçüde azalır; elektronik bileşenler korunmuş olur, arıza riski düşer.
Daha Uzun Bakım Aralığı
Geniş yüzey, depolama kapasitesini artırır. Bakım aralıkları 2-3 kat uzar. IP 54/55 koruma garantilidir (absorber matlı varyantta IP 55).
BOM ve ROI — Yatırım Kararını Veren İki Kavram
Fan filtre yatırımı değerlendirilirken, iki temel kavram önümüze çıkar: BOM (kurulum karmaşıklığı göstergesi) ve ROI (yatırımın geri dönüş süresi). Bu iki kavramı net anlamak, doğru ürünü seçmenin temelidir.
Bill of Materials — Malzeme Listesi
Bir ürünün üretimi veya kurulumu için gereken tüm parçaların, alt bileşenlerin ve sarf malzemelerinin detaylı listesidir. BOM ne kadar uzun olursa, o kadar fazla tedarikçi, sertifika ve stok takibi gerekir; kurulum süresi uzar, hata olasılığı artar. Entegre çözümler BOM'u sadeleştirir.
Return on Investment — Yatırımın Geri Dönüşü
Yapılan yatırımın kendini ne kadar sürede amorti ettiğini gösterir. Formül: Yatırım Tutarı ÷ Yıllık Tasarruf = Geri Dönüş Süresi (yıl). Örnek: 100.000 TL yatırım, yıllık 50.000 TL tasarruf sağlıyorsa ROI = 2 yıl. Düşük ROI = hızlı geri dönüş = iyi yatırım.
Saha Vakası: BOM ve ROI Birlikte Çalıştığında
İlaç Sektöründe Bir Fabrikanın Yeni Nesil EC Fan'a Geçişi
Anadolu'da faaliyet gösteren orta ölçekli bir ilaç fabrikası, yıllık yaklaşık 180 üretim hattı kontrol panosu işletiyor; geleneksel AC motorlu fan filtre kullanıyordu. Sistemin sorunları:
• Her pano için 11 farklı parça numarası takip ediliyor
• Pano başına montaj 4 saat sürüyor
• Vlies filtre 3 ayda bir değişiyor
• Sıcak yaz aylarında filtre tıkanmasından kaynaklı plansız duruşlar
Yetkili dağıtıcı olarak Erdinç Klima, fabrikaya yeni nesil EC motorlu kıvrımlı filtreli fan üniteleri kurdu. 12 aylık periyod sonunda elde edilen sonuçlar:
Dikkat — Sertifikasız Ucuz Alternatifler
Ucuz Görünen Pahalıya Mal Olabilir
Türkiye pazarında Uzak Doğu menşeli sertifikasız ve lokal üretim ucuz fan filtre alternatifleri yaygınlaşmıştır. İlk bakışta cazip görünseler de, saha geri bildirimlerinde aşağıdaki sorunlar sıkça karşımıza çıkmaktadır:
- İlan edilen kapasite değerlerini gerçekte vermiyor — etiketteki hava debisi (m³/h) ile sahadaki ölçüm arasında ciddi fark oluşuyor; pano içi sıcaklık beklenenin üzerine çıkıyor, elektronik bileşen arızaları artıyor.
- Sık arıza ve kısa ömür — 1-2 yıl içinde değişim gerekiyor. Sertifikalı modellerde ise 10-15 yıl çalışma ömrü beklenir.
- Yedek parça sürekliliği yok — üretici sürekli "yeni model" çıkararak eski ürünleri tedariksiz bırakıyor. 2-3 yıl önce alınan ünite için filtre, fan motoru veya kontrol kartı bulunamıyor; tüm ünite değişimi gerekiyor.
- Mühendislik hesabı yapılmadan seçim — sertifikasız ürünlerde teknik dokümantasyon eksik olduğu için satıcı yanlış kapasite önerir; pano içi ısı yükü ile fan kapasitesi arasında uyumsuzluk oluşur, ya yetersiz soğutma ya da gereksiz enerji tüketimi yaşanır.
Bu döngü, küçük makineden büyük üretim tesisine kadar her ölçekte aynı sonucu doğuruyor: ucuz görünen ithal/sertifikasız ürüne bağımlılık, üretimin sürekliliğini riske atıyor ve toplam sahip olma maliyetini artırıyor. Sertifikalı, yetkili distribütörlü ürünler kısa vadede daha pahalı görünse de, gerçek kapasite + uzun çalışma ömrü + yedek parça sürekliliği sayesinde uzun vadede çok daha ekonomiktir.
Tesisinize Özel Analiz Yapalım
Erdinç Klima teknik ekibi tesisinize gelir, mevcut fan tipini ve pano sayınızı inceler, geçiş kazancını somut TL ile hesaplar. Bağlayıcı değildir.
Tasarruf Hesaplayıcı — Tesisiniz İçin Anlık Sonuç
Aşağıdaki interaktif hesaplayıcı, mevcut fan tipinize göre yeni nesil EC motorlu kıvrımlı filtreli üniteye geçişin yıllık kazancını gösterir. Tüm değerler saha tecrübemize dayalı ortalama veriler kullanılarak hesaplanmaktadır.
EC Fan Tasarruf Hesaplayıcısı
Pano sayınızı, vardiya bilginizi ve mevcut fan tipinizi seçin — Hesapla butonuna basın.
📊 Hesap Sonucu
Not: Bu hesaplayıcı yalnızca fan filtre üniteleri arasında karşılaştırma yapar. Yaz aylarında veya kapalı sıcak ortamlarda gerçek soğutma için kompresörlü pano kliması gerekebilir. Hesaplama sertifikalı, yetkili distribütörlü, gerçek kapasite değerlerini veren yeni nesil EC motorlu üniteye geçişi modelleyerek yapılmıştır. Gerçek tasarruf saha koşullarına göre değişir.
Sık Sorulan Sorular
EC (Electronically Commutated — elektronik komütasyonlu) motor, geleneksel AC motorların aksine elektronik kart üzerinden hassas devir kontrolü yapar. Pano içi sıcaklığa göre fan devrini kademeli olarak ayarlar — sıcakken tam güç, soğukken minimum tüketim. Bu sayede %60'a varan enerji tasarrufu sağlanır. AC motor ise sabit hızda çalışır, devir kontrolü yapamaz.
Kıvrımlı filtre, akordeon şeklinde katlanmış yapısıyla düz vlies filtreye göre 6 kat daha büyük yüzey alanı sunar. Bu sayede basınç direnci düşer, hava debisi artar, filtre ömrü 2-3 kat uzar. 0,3 mikron büyüklüğüne kadar toz parçacıklarını tutar — bazı virüsler bile daha büyüktür. Sonuçta hem daha verimli soğutma hem daha düşük servis maliyeti elde edilir.
Saha geri bildirimlerine göre dört temel risk vardır: (1) Etiket değeri ile gerçek kapasite arasında fark — pano içi sıcaklık yükselir, elektronik bileşenler zarar görür. (2) 1-2 yıl içinde arıza — sertifikalı ürünlerde 10-15 yıl çalışma ömrü beklenir. (3) Yedek parça sürekliliği yok — üretici sürekli yeni model çıkararak eskileri tedariksiz bırakır. (4) Mühendislik hesabı eksikliği — yanlış kapasite ile pano içi ısı yükü uyumsuzluğu.
Temiz ortamda 6-12 ay, standart üretim atölyesinde 3-6 ay, tozlu ortamda (tekstil, ağaç işleme, döküm) 1-2 ay aralığında değişir. EC motorlu IoT özellikli modellerde diferansiyel basınç sensörü tıkanma durumunda otomatik uyarı verir; bu sayede programlı bakım yerine ihtiyaca dayalı bakım yapılır, gereksiz filtre değişimi elimine edilir.
Genel olarak hayır. Yeni nesil EC fan ünitelerinin montaj ölçüleri, koruma sınıfı ve güç sınıfı önceki nesil ünitelerle uyumludur — pano kesimi değişikliği gerekmez. Sadece eski üniteyi sökülür, yeni ünite klips bağlantıyla yerine takılır. Süre: ünite başına ortalama 5-10 dakika. Mevcut paneliniz ile uyumluluğu kontrol etmek için Pano Klima Kapasite Hesaplama aracımızı kullanabilirsiniz.
