Pano kliması kapasitesi, panonun içindeki ekipmanların ürettiği toplam ısı ile gövde yüzeyinden doğal atılan ısı arasındaki farka göre belirlenir. Hesap, uluslararası IEC 60890 standardına göre yapılır. Gereken temel veriler: pano dış ölçüleri, montaj biçimi, gövde malzemesi, ortam sıcaklığı ve içerideki bileşenlerin toplam güç kaybıdır. Doğru hesap, ne yetersiz (arıza riski) ne fazla (enerji israfı) kapasiteyle, panoyu güvenli sıcaklıkta (tipik 35 °C) tutan üniteyi seçtirir.
Pano kliması seçiminde en kritik adım, kapasiteyi doğru hesaplamaktır. Yanlış seçilmiş bir ünite ya panoyu soğutmaya yetmez ve PLC, sürücü gibi bileşenler arıza verir; ya da gereğinden büyük olup enerji ve para israf eder. Bu rehberde pano kliması kapasitesinin IEC 60890 standardına göre nasıl hesaplandığını adım adım açıklıyoruz.
Pano Kliması Kapasitesi Neden Hesaplanmalı?
Endüstriyel panoların içindeki elektronik bileşenlerin üretici kataloglarında belirtilen maksimum çalışma sıcaklığı genellikle 50–55 °C civarındadır. İç sıcaklık bu eşiği sürekli aştığında, frekans dönüştürücü ve PLC gibi bileşenlerin ömrü belirgin biçimde kısalır. Genel kural olarak, panonun iç ortamı tipik olarak 35 °C sınırının altında tutulur.
Kapasite tahminle değil hesapla belirlenmelidir. Eksik kapasite yetersiz soğutmaya ve arızaya; fazla kapasite ise gereksiz enerji tüketimine ve yoğuşma (kondens) sorunlarına yol açar. Bu nedenle pano iklimlendirme boyutlandırması IEC 60890 standardına göre yapılır.
Pano Kliması Kapasitesi Nasıl Hesaplanır? (IEC 60890)

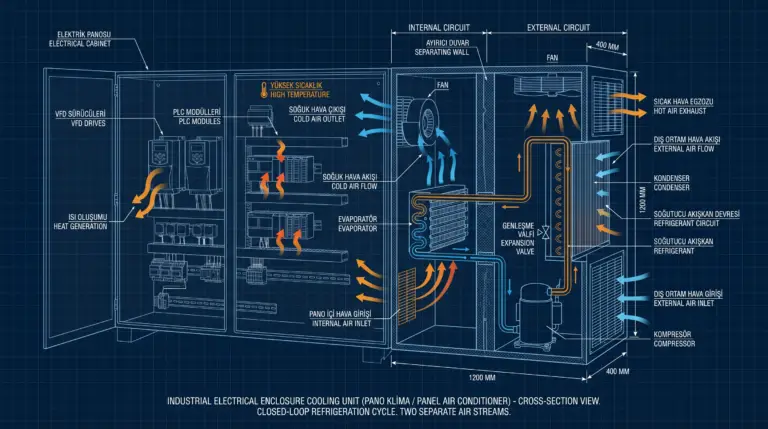

IEC 60890, düşük gerilim pano düzenlerinde hava sıcaklık artışını hesaplamak için kullanılan uluslararası yöntemdir. Hesabın özü şu ısı dengesidir:
Gerekli soğutma = Pano içi ısı yükü − Gövde yüzeyinden atılan ısı
Pano içi ısı yükü, içerideki tüm bileşenlerin güç kayıplarının (W) toplamıdır. Gövde yüzeyinden atılan ısı; pano yüzey alanına, gövde malzemesine (sac, paslanmaz, plastik) ve iç–dış sıcaklık farkına bağlıdır. İkisi arasındaki açık, pano klimasının karşılaması gereken net soğutma yüküdür.
Bu veriler hesaba girildiğinde, panonun farklı yüksekliklerdeki iç sıcaklık dağılımı belirlenir ve hedef iç sıcaklığı korumak için gereken net soğutma kapasitesi (W) bulunur. Uygun model, bu değerin üzerindeki en yakın standart kapasiteden seçilir.
Teknik not: IEC 60890 yöntemi, doğal konveksiyonla (fansız) çalışan panolar için tanımlanmıştır. Pano içinde fan veya aktif soğutma bulunması iç sıcaklık dağılımını değiştirir; bu durumda hesap, gerçek hava sirkülasyonu dikkate alınarak yapılmalıdır. Bu nedenle boyutlandırma her zaman sahaya özgü değerlendirme gerektirir.
Pano Kliması Kapasitesi 5 Adımda Nasıl Belirlenir?
Doğru boyutlandırma, doğru bilgiyi doğru sırayla toplamakla başlar. Aşağıdaki beş adım, eksik ya da fazla kapasiteli ünite seçiminin önüne geçer:
- Isı yükünü belirleyinPano içindeki tüm bileşenlerin (PLC, sürücü, kontaktör, trafo) toplam güç kaybını watt cinsinden toplayın. Bu değer üretici kataloglarından veya teknik danışmanlıkla çıkarılır.
- Pano ölçülerini ve montaj biçimini kaydedinPano dış ölçülerini (Genişlik × Yükseklik × Derinlik) ve montaj durumunu (serbest duran, duvara dayalı, sıralı) not edin. Yüzey alanı, doğal ısı atımını doğrudan etkiler.
- Ortam koşullarını tanımlayınKurulum ortamının maksimum sıcaklığını, toz/nem düzeyini ve varsa korozif gaz varlığını belirleyin. IP koruma sınıfı bu adımda seçilir.
- Hedef iç sıcaklığı seçinKorunması gereken iç sıcaklığı (tipik olarak 35 °C) belirleyin. Bu değer, içerideki en hassas bileşenin maksimum çalışma sıcaklığına göre seçilir.
- IEC 60890 ile kapasiteyi hesaplayınToplanan veriler IEC 60890 yöntemine girilerek gereken net soğutma kapasitesi (W) bulunur. Uygun model, bu değerin üzerindeki en yakın standart kapasiteden seçilir.
Hesap İçin Hangi Bilgiler Gereklidir?
Doğru bir IEC 60890 hesabı için aşağıdaki parametrelerin toplanması gerekir. Bu liste, teklif öncesi hazırlık için bir kontrol listesi olarak kullanılabilir:
| Parametre | Birim | Neden Önemli? |
|---|---|---|
| Toplam güç kaybı | W | Üretilen ısı yükünü belirler |
| Pano ölçüleri (G×Y×D) | mm / m | Isı atan yüzey alanını verir |
| Montaj biçimi | — | Serbest/duvara dayalı/sıralı: açık yüzey sayısını etkiler |
| Gövde malzemesi | — | Sac, paslanmaz, plastik: ısı iletimini değiştirir |
| Ortam sıcaklığı | °C | İç–dış sıcaklık farkını belirler |
| Hedef iç sıcaklık | °C | Korunacak değer (tipik 35 °C) |
Bu verilerle yapılan hesap, panonuza uygun pano kliması kapasitesini netleştirir. Detaylı süreç ve çözümler için pano kliması hizmet sayfamızı inceleyebilir, hızlı bir tahmin için ise pano klima kapasite hesaplama aracımızı kullanabilirsiniz.
Kapasite Hesabında Sık Yapılan Hatalar
Saha deneyimimize göre kapasite hesabında en çok karşılaşılan hatalar şunlardır:
- Aşırı kapasite seçimi: "Garanti olsun" mantığıyla büyük ünite seçmek, sürekli durma-kalkma, yoğuşma ve gereksiz enerji tüketimi yaratır. Doğru olan, hesaplanan değere uygun kapasiteyi seçmektir.
- Eksik ısı yükü: Bazı bileşenlerin güç kaybını hesaba katmamak, yetersiz kapasiteye ve yaz aylarında arızaya yol açar.
- Yanlış ortam sıcaklığı: Ortam sıcaklığını düşük varsaymak, gerçek yaz koşullarında kapasitenin yetersiz kalmasına neden olur.
- Güneş ışınımını ihmal etmek: Doğrudan güneş alan panolarda ek ısı kazancı dikkate alınmazsa hesap eksik kalır.
Pano Kliması Hesaplama Hakkında Sık Sorulan Sorular
Pano kliması kapasitesini nasıl belirlemeliyim?
Pano klima kapasitesi; ekipmanların toplam güç kaybı (W), pano boyutları, montaj biçimi, gövde malzemesi ve ortam sıcaklığı parametrelerine göre IEC 60890 standardında tanımlanan ısı yükü hesabı ile belirlenir. Yanlış kapasite seçimi hem yetersiz soğutmaya hem gereksiz enerji tüketimine yol açar.
IEC 60890 nedir ve neden kullanılır?
IEC 60890, düşük gerilim panolarında iç hava sıcaklık artışını hesaplamak için kullanılan uluslararası yöntemdir. Pano içinde üretilen ısı ile gövdeden atılan ısı dengesini hesaplayarak gereken soğutma kapasitesini verir. Bu hesap yapılmadan seçilen ünite ya yetersiz kalır ya da gereğinden büyük olur.
Pano kliması kapasitesi neden ne az ne fazla olmalı?
Yetersiz kapasite panoyu soğutmaya yetmez ve bileşen arızasına yol açar. Aşırı kapasite ise sürekli durma-kalkma, yoğuşma (kondens) ve gereksiz enerji tüketimi yaratır. Doğru olan, IEC 60890 hesabıyla bulunan değere uygun kapasiteyi seçmektir.
Hesap için hangi bilgileri hazırlamalıyım?
Pano dış ölçüleri (Genişlik × Yükseklik × Derinlik), montaj biçimi, gövde malzemesi, ortam sıcaklığı, hedef iç sıcaklık ve içerideki bileşenlerin toplam güç kaybı (W) gereklidir. Bu verilerle doğru bir IEC 60890 hesabı yapılabilir.
Hedef iç sıcaklık kaç derece olmalı?
Pano iç sıcaklığı tipik olarak 35 °C sınırının altında tutulur. Kesin hedef, içerideki en hassas bileşenin maksimum çalışma sıcaklığına göre seçilir. Çoğu elektronik bileşenin kataloğunda belirtilen üst sınır 50–55 °C civarındadır; bu nedenle güvenli bir tampon bırakılır.
Fanlı panolarda hesap nasıl değişir?
IEC 60890 doğal konveksiyon (fansız) için tanımlanmıştır. Pano içinde fan veya aktif soğutma varsa iç sıcaklık dağılımı değişir ve hesap, gerçek hava sirkülasyonu dikkate alınarak yapılmalıdır. Bu nedenle fanlı sistemlerde sahaya özgü değerlendirme önemlidir.
