Rittal Blue e+ pano klima, heat pipe (ısı borusu) ve devir kontrollü (drehzahlgeregelt) kompresör/fan bileşenlerini birleştiren hibrit soğutma teknolojisi sayesinde klasik on/off panel klimalarına göre ortalama %75 daha az enerji tüketir.
2026 itibarıyla yeni nesil Blue e+ üniteleri R-1234yf soğutucu akışkan (GWP 0,5) ile üretiliyor ve 1 Ocak 2027'de yürürlüğe girecek AB F-Gaz Yönetmeliği 2024/573 kapsamındaki ≤12 kW pano klima sınıfı için zaten uyumlu durumda. Bu makalede teknolojinin nasıl çalıştığı, mevzuata etkisi ve yatırım geri dönüş hesabı detaylı işleniyor.
Endüstriyel tesislerde elektrik panolarının iç sıcaklığı, içindeki PLC, sürücü, kontaktör ve PCB'lerin ömrünü doğrudan belirler. IEC 60890 uyarınca pano içi sıcaklığın 35 °C üzerine çıkması elektronik bileşen ömrünü her 10 °C için yarıya kadar düşürür. Bu nedenle endüstriyel pano klimaları, üretim hattı güvenilirliğinin sessiz ama kritik bir bileşenidir.
Klasik pano klimaları on/off mantığıyla çalışır: termostat ayar değerini aşınca kompresör tam güçte devreye girer, alt eşiğe inince durur. Bu döngü hem yüksek enerji tüketir hem de mekanik bileşenleri yorar. Rittal Blue e+ pano klima bu paradigmayı değiştiren bir teknoloji önerir — pasif heat pipe sistemini invertör kontrollü kompresörle birleştirip yalnızca gerektiği kadar soğutma yapar.
2026 yılında konuyu daha kritik hale getiren ek bir faktör var: AB F-Gaz Yönetmeliği 2024/573. 1 Ocak 2027'den itibaren 12 kW ve altı pano klimaları ile chillerlarda kullanılan soğutucu akışkanın GWP değeri 150'nin altında olmak zorunda. R-1234yf ile çalışan Blue e+ üniteleri (GWP 0,5) bu sınırın çok altında konumlandığı için Avrupa pazarına ürün gönderen Türk üreticileri için zaten uyumlu bir tercih sunuyor.
Rittal Blue e+ Pano Klima Nedir?
Rittal Blue e+, klasik kompresörlü pano klimalarındaki tek hızlı (on/off) çalışma mantığını terk eden, heat pipe pasif soğutma ile devir kontrollü (drehzahlgeregelt) aktif soğutmayı aynı ünitede birleştiren yeni nesil bir pano kliması serisidir. Bu hibrit yaklaşım, ortalama %75 enerji tasarrufu sağlar ve 2027 AB F-Gaz limitlerine uyumlu R-1234yf soğutucu akışkanla çalışır.
Blue e+ ürün ailesi Rittal'ın endüstriyel pano iklimlendirme portföyünün üst segmentini oluşturur. Üç ana versiyona ayrılır: duvar tipi Blue e+ (1,6 – 5,5 kW soğutma kapasitesi), kompakt sınıf Blue e+ S (0,3 – 1 kW) ve dış mekan uygulamaları için Blue e+ Outdoor (1,5 – 5,0 kW, IP 56 koruma sınıfı, –30 °C ile +60 °C ortam sıcaklığı aralığı).
Üretici Rittal'a göre Blue e+ serisi, ürün ömrü boyunca klasik karşılaştırma birimine göre ortalama %75 daha düşük enerji tüketimine sahip ve dünyanın en verimli pano klimaları kategorisinde yer alıyor. Bu tasarruf yalnızca düşük yüklü ofis tipi panolarda değil, yüksek ısı yüküne sahip motor sürücü ve servo pano uygulamalarında da kendini gösteriyor — çünkü devir kontrollü bileşenler ısı yüküne orantılı şekilde modüle olur.
Ürün serisinin tamamı Mehrspannungsfähigkeit (çok voltajlı çalışma) özelliği taşır: aynı üniteyi Türkiye'deki 380-415 V şebekede de, Kuzey Amerika'daki 200-208 V şebekede de stoktan çıkardığınız gibi devreye alabilirsiniz. Bu özellik, makinasını yurtdışına satan Türk OEM üreticileri için stok sadeleştirme ve satış sonrası servis kolaylığı sağlar.

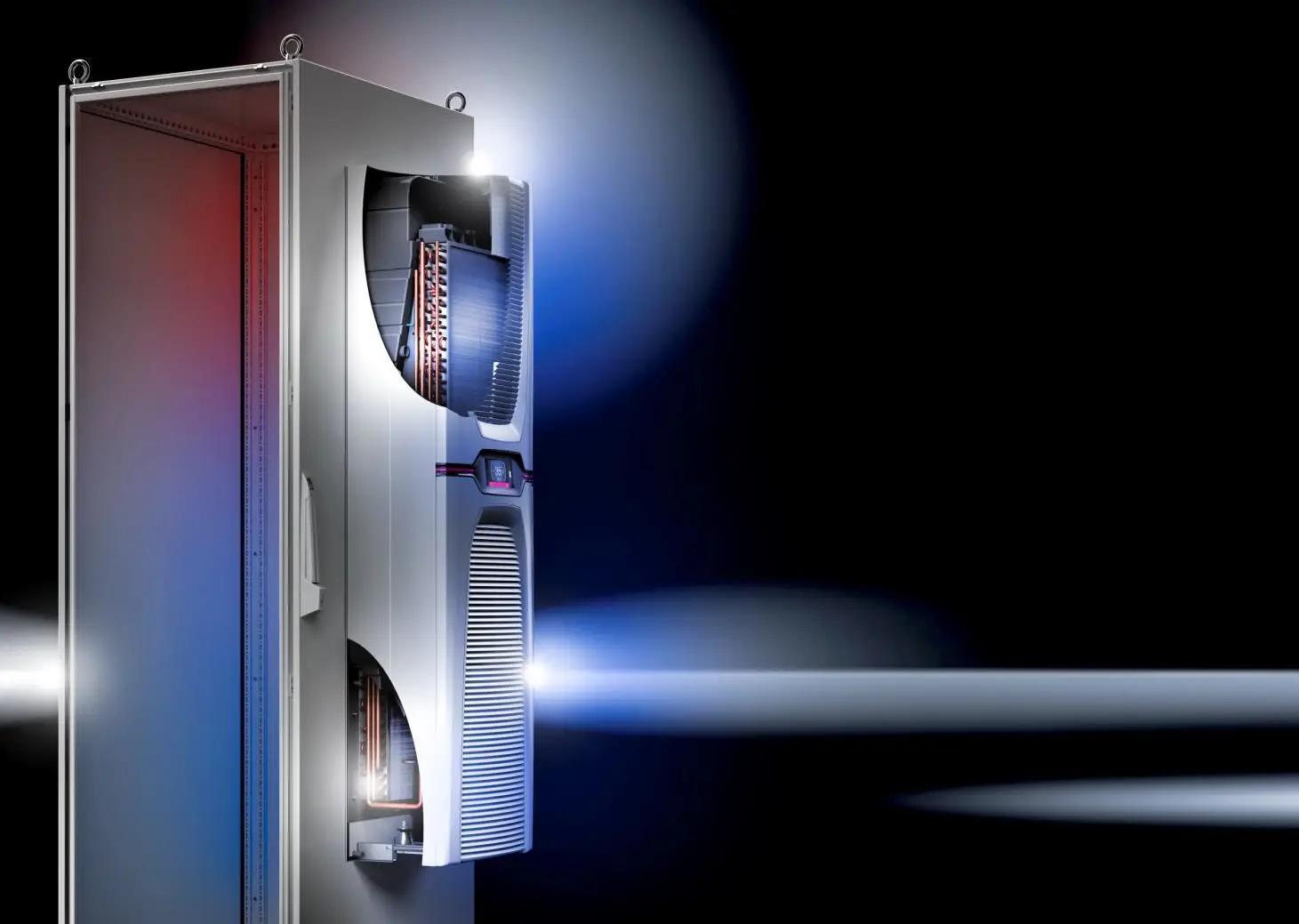

Hibrit Soğutma Teknolojisi: Heat Pipe ve Drehzahlgeregelt Bileşenler Nasıl Çalışır?
Blue e+ ünitesi içinde iki ayrı soğutma devresi paralel çalışır. Birinci devre kompresörsüz heat pipe (ısı borusu) sistemidir; iç hava dış havadan daha sıcaksa enerji tüketmeden ısıyı dışarı taşır. İkinci devre, ihtiyaç anında devreye giren devir kontrollü (invertörlü) kompresör ve fan sistemidir. Sistem ısı yüküne göre iki devre arasında kademeli geçiş yapar.
Heat Pipe Modu: Pasif Soğutmanın Çalışma Prensibi
Heat pipe (ısı borusu), içinde düşük basınçta soğutucu akışkan bulunan, sızdırmaz kapalı bir borudur. Pano içi tarafta bulunan boru ucu sıcak havayla temas ederek akışkanı buharlaştırır. Buhar, doğal yoğuşma akışıyla borunun dış pano tarafındaki ucuna ilerler, burada dış havayla soğuyarak yoğuşur ve sıvı haline döner. Yer çekimi ve kapiler etkiyle sıvı tekrar sıcak uca akar — döngü kompresör veya pompa olmadan kendiliğinden tekrarlar.
Bu döngünün koşulu basittir: iç hava sıcaklığı dış hava sıcaklığından yüksek olmalıdır. Türkiye'de geçiş mevsimleri (mart-mayıs, ekim-kasım) ve gece saatlerinin büyük bölümünde bu koşul kendiliğinden sağlanır. Heat pipe modu aktifken ünite yalnızca iki düşük güçlü fanı çalıştırır — kompresör tamamen duruş halindedir, soğutucu akışkan basıncı yapılmaz. Bu durumda klasik bir 2 kW'lık panel kliması yerine yalnızca ~80-120 W elektrik tüketilir.
Aktif Mod: Devir Kontrollü Kompresör ve Fanlar
Dış sıcaklık iç sıcaklığı geçtiğinde veya pano içi ısı yükü heat pipe kapasitesini aştığında, sistem aktif kompresörlü moda kademeli geçer. Klasik klimalardan farklı olarak kompresör tam güçle devreye girmez — invertör frekans dönüştürücü sayesinde %20 ile %100 arasında modüle olur. Aynı mantık iç ve dış fanlar için de geçerlidir; her ikisi de BLDC (fırçasız doğru akım) motorlu ve hız kontrollüdür.
Bu modülasyonun iki kritik etkisi vardır. Birincisi enerji tüketimi: pano içi ısı yükü 1,5 kW olduğunda klasik bir 3 kW'lık ünite tam güçte çalışıp aşırı soğutma yaparken, Blue e+ kompresörünü %50 frekansta tutar ve sadece gerekli kadar elektrik çeker. İkincisi bileşen ömrü: on/off konumlarındaki sürekli kompresör start akımı yerine yumuşak frekans değişimleri olduğu için kompresör, BLDC fan motorları ve sürücü elektroniğinin saha ömrü uzar. Bu nedenle Rittal kataloglarında "bedarfsgerechte, schonende Kühlung" (ihtiyaç odaklı, hassas soğutma) ifadesi geçer.
İki mod arasındaki geçiş sırasında ünite zaman zaman karma modda çalışır: heat pipe kısmi soğutma sağlarken kompresör düşük frekansta destekler. Bu hibrit çalışma, Türkiye'de bahar ve sonbahar gibi geçiş aylarında en yüksek verimliliği üretir — günün yarısında sadece heat pipe, sıcak öğle saatlerinde düşük frekanslı kompresör.
R-1234yf Soğutucu Akışkan: GWP 0,5 ile F-Gaz 2027 Uyumu
R-1234yf, hidrofloroolefin (HFO) sınıfı bir soğutucu akışkandır. Küresel ısınma potansiyeli (GWP) 0,5'tir — yani 1 kg R-1234yf'in atmosferik etkisi yalnızca 0,5 kg CO₂'ye eşittir. Karşılaştırma için, klasik pano klimalarında yaygın kullanılan R-134a'nın GWP değeri 1.430'dur; yani R-1234yf neredeyse 3.000 kat daha düşük sera gazı etkisine sahiptir.
Yeni nesil Rittal Blue e+ üniteleri 2024 yılından itibaren önce R-513A (GWP 631) ile devam etti, ardından seçili modellerde R-1234yf'e geçildi. Rittal'ın 2026 itibarıyla yayınladığı kurumsal teknik dokümantasyon, R-1234yf'in Blue e+ ve Blue e+ S platformlarının "zukunftssicher" (geleceğe hazır) tercihi olarak konumlandırıldığını belirtiyor.
R-1234yf, ozon tabakasına zararsız (ODP = 0) ve düşük toksisite sınıfına aittir. Yanıcılık sınıfı A2L'dir — bu, ASHRAE Standard 34 sınıflandırmasında "düşük yanıcılık" anlamına gelir. Pratikte bu sınıflandırma, montaj ve servis personelinin ek güvenlik prosedürlerine uyması gerektiği anlamına gelir: kaçak tespiti, evakuasyon, vakumlama ve şarj işlemlerinde patlamaya karşı güvenli ekipman kullanımı zorunludur. Erdinç Klima ekibi, R-1234yf sertifikalı servis prosedürlerini saha çalışmalarında uygular.
AB F-Gaz Yönetmeliği 2027: Türk Sanayicisini Neden İlgilendiriyor?
Avrupa Birliği'nin 2024/573 sayılı F-Gaz Yönetmeliği, daha önceki 517/2014 sayılı yönetmeliği değiştirerek soğutucu akışkan kullanımına çok daha sıkı limitler getirir. 1 Ocak 2027'den itibaren, 12 kW soğutma kapasitesi ve altındaki pano klimaları ile chillerlar için piyasaya arz edilen ünitelerin kullandığı soğutucu akışkanın GWP değeri 150'nin altında olmak zorundadır.
Bu sınır, Türkiye'de üretim yapıp Avrupa'ya ihracat yapan tüm OEM üreticilerini doğrudan etkiler. Avrupa'ya gönderilen bir CNC tezgâhı, paketleme hattı, EV şarj istasyonu kabini veya enerji depolama (BESS) konteyneri içindeki pano klimasının soğutucu akışkanı 2027 sonrası ihracat tarihine kadar GWP <150 olmak zorundadır. Bu kapsamda R-134a (GWP 1.430), R-407C (GWP 1.774) gibi yaygın akışkanlar artık AB pazarına gönderilen makinelerde kullanılamaz.
1 Ocak 2027 itibarıyla ≤12 kW pano klimaları ve chillerlar için GWP < 150 zorunluluğu yürürlüğe girer. Güvenlik gereklilikleri R-1234yf kullanımına izin vermediği özel durumlarda yönetmelik, GWP ≤ 750 olan akışkanları da bir muafiyet kapsamında kabul etmektedir. Erdinç Klima, projeniz için doğru akışkan seçiminde teknik danışmanlık sağlar.
Türkiye Florlu Sera Gazları Yönetmeliği ve 2029 Geçişi
Türkiye'de 29 Haziran 2022 tarihinde yayımlanan Florlu Sera Gazlarına İlişkin Yönetmelik AB mevzuatına paralel bir geçiş planı tanımlar. GWP değeri 150 veya daha yüksek hidroflorokarbon içeren hermetik olarak sızdırmaz ticari soğutucu ve dondurucuların piyasaya arzı 1 Ocak 2029'dan itibaren yasaklanır. Bu kapsam doğrudan pano klimaları için olmasa da, ulusal mevzuatın AB ile aynı yönde sıkılaştığını ve önümüzdeki yıllarda pano klimalarını da etkileyecek revizyonların geleceğini gösterir.
Bu nedenle 2026-2027 döneminde yeni yatırım yapan veya mevcut tesisini revizyona alan üreticilerin, 7-10 yıllık ürün ömrü boyunca mevzuat değişikliklerinden etkilenmeyecek bir soğutucu akışkan seçmesi stratejik bir karardır. R-1234yf gibi GWP <1 akışkanlar, bu ufukta öngörülen tüm regülasyon revizyonlarının çok altında konumlanır.
Blue e+ ile Klasik Pano Klimasının Karşılaştırması
Klasik on/off pano klimalarına kıyasla Rittal Blue e+ ünitesi ortalama %75 daha düşük yıllık enerji tüketimi, 3.000 kata kadar düşük GWP, daha uzun bileşen ömrü, çok voltajlı global kullanım ve IoT entegrasyonu sunar. İlk yatırım klasik ünitelerden yüksek olmakla birlikte, enerji tasarrufu sayesinde tipik geri dönüş süresi 2 ile 4 yıl arası aralığındadır.
Aşağıdaki karşılaştırma tablosu, 2 kW soğutma kapasitesi sınıfında klasik on/off bir pano klimasıyla Blue e+ ünitesinin temel parametrelerini özetler. Sayısal değerler tipik kataloğ verilerine dayanır; tesisinizin gerçek tüketimi ortam sıcaklığı profili ve pano ısı yükü değişimine göre farklılaşır.
| Parametre | Klasik On/Off Pano Klima | Rittal Blue e+ |
|---|---|---|
| Soğutma teknolojisi | Tek hızlı kompresör + AC fan | Heat pipe + invertör kompresör + BLDC fan (hibrit) |
| Kompresör çalışma | %0 veya %100 (on/off) | %20–100 frekans modülasyonu |
| Soğutucu akışkan | R-134a / R-407C (GWP 1.430 – 1.774) | R-1234yf (GWP 0,5) |
| Yıllık enerji tüketimi (tipik) | Referans (%100) | %25 (ortalama %75 tasarruf) |
| F-Gaz 2027 uyumu (AB) | Hayır — yeni satış yasak | Evet — GWP <150 sınırının çok altında |
| Şebeke uyumluluğu | Tek voltaj (örn. 400 V/50 Hz) | Çok voltajlı (110–415 V, 50/60 Hz) |
| IoT / akıllı bağlantı | Yok veya opsiyonel kart | NFC + USB + IoT arayüzü standart |
| Tipik servis ömrü | 5–8 yıl | 8–12 yıl (modülasyon sayesinde) |
| Yatırım geri dönüşü (ROI) | — | Tipik 2–4 yıl (enerji tasarrufu üzerinden) |
Tablodaki "%75 tasarruf" değeri Rittal'ın çok sayıda saha ölçümüne dayanan ortalama bir değerdir — gerçek tasarruf miktarı pano ısı yükü değişkenliğine, ortam sıcaklığı profiline ve eski ünitenin verimliliğine bağlıdır. Yüksek ve değişken yüke sahip uygulamalarda (örn. servo motor sürücüleri, fiber lazer panoları) tasarruf bu ortalamanın bile üzerine çıkabilir. Sabit yüklü, dar sıcaklık aralığında çalışan panolarda ise tasarruf %50-65 civarında kalabilir.
Mehrspannungsfähigkeit: Çok Voltajlı Tasarımın Önemi
Blue e+ üniteleri tek bir ürün koduyla 110-415 V, 50 veya 60 Hz şebekelerde sertifikasız modifikasyon olmadan çalışır. Bu özellik, makine ihracat sürecinde stok yönetimi, satış sonrası servis ve yurt dışı saha kurulumunu büyük ölçüde basitleştirir.
Türkiye'de bir CNC tezgâhı veya paketleme hattı üreten OEM, ürününü ABD (208 V/60 Hz), Almanya (400 V/50 Hz), Kanada (240 V/60 Hz) veya Avustralya (415 V/50 Hz) pazarlarına aynı pano klima modeliyle gönderebilir. Klasik tek voltajlı ünitelerde her hedef pazar için ayrı stok kalemi tutulması, satış sonrası yedek parça lojistiği ve farklı sertifika belgeleri yönetimi gerekirken, Blue e+'da bu karmaşıklık ortadan kalkar.
Çok voltajlı tasarımın altında yatan teknik gerekçe, ünitenin tüm güç bileşenlerinin invertör/frekans dönüştürücü üzerinden beslenmesidir. Şebeke girişi geniş bir voltaj aralığında DC bara üzerinde dengelenir; kompresör ve fanlar bu DC barasından kontrollü bir AC dalga formuyla beslenir. Bu nedenle Blue e+ üniteleri global pazarlarda cULus, FTTA, CE ve EAC sertifikalarını birlikte taşıyabilir.
Erdinç Klima, ihracat yapan makinası üreticilerine Blue e+ seçimi sırasında hedef pazara özgü sertifika gereksinimleri ve yerel onay süreçleri konusunda teknik danışmanlık sağlar.
IoT Arayüzü ve Endüstri 4.0 Entegrasyonu
Tüm Blue e+ üniteleri standart olarak NFC akıllı telefon arayüzü, USB servis bağlantısı ve dijital ekran ile gelir. Opsiyonel IoT arayüzü kartı sayesinde ünite Modbus TCP, OPC-UA veya MQTT protokolleriyle SCADA, MES ve bulut tabanlı kestirimci bakım platformlarına bağlanabilir.
Pratikte bu, saha teknisyeninin pano klima kapağını açmadan, hatta tesis içine girmeden ünitenin iç/dış sıcaklık, fan hızları, kompresör frekansı, soğutucu akışkan basıncı, filtre dolulukları ve hata kodlarını okuyabilmesi anlamına gelir. NFC üzerinden cep telefonu ünitenin önüne yaklaştırılarak parametre kopyalanabilir; bir ünitenin ayarları tek tıkla diğer aynı seriden ünitelere aktarılabilir ("Fast-Copy" özelliği).
Tesis seviyesinde Modbus TCP veya OPC-UA bağlantısı, pano klimasının operasyonel verisini fabrika SCADA'sına entegre eder. Bu sayede üretim hattının yanında çalışan onlarca pano klimasının kestirimci bakım algoritmalarıyla izlenmesi, performans düşüşünün arıza haline dönüşmeden tespit edilmesi mümkün olur. Filtre kirlenmesi, kondenser tıkanması veya soğutucu kaçağı gibi sorunlar, hattın durmasına yol açmadan planlanmış bakıma alınabilir.
Çok Üniteli Tesislerde Filtre Yönetimi
200 m²'lik orta ölçekli bir otomasyon panosu odasında genellikle 20-40 pano klimasının bulunduğu tesislerde, manuel filtre kontrolü tek başına haftada 4-6 saatlik bir bakım yüküdür. Blue e+'ın IoT arayüzü sayesinde tüm ünitelerin filtre durumu tek ekrandan izlenir; bakım ekibi yalnızca eşik aşan üniteye gider. Bu, hem işgücü tasarrufu hem de filtresi kirlendiği için aşırı kompresör çalışmasından kaynaklanan ek enerji tüketimini ortadan kaldırır.
Blue e+ Pano Klima Hangi Sektörlerde Kullanılır?
Blue e+ pano klima, ısı yükü dinamik ve değişken olan tüm endüstriyel pano uygulamalarında verimli sonuç verir. Tipik sektörler: otomotiv ve beyaz eşya üretim hatları, gıda ve içecek paketleme, fiber/CO₂ lazer kesim, CNC makinası imalatı, savunma sanayisi, ilaç üretimi, EV şarj istasyonu kabinleri ve enerji depolama (BESS) konteynerleri.
Aşağıda Blue e+ kullanımının en yüksek verimi sağladığı temel uygulama profilleri özetlenmiştir:
- Servo sürücü ve motor sürücü panoları: Üretim çevriminde yük değişkenliği yüksek olduğundan modülasyon avantajı maksimum hale gelir.
- Fiber lazer ve CNC tezgâhları: Pano içi 24-35 °C aralığında tutulması gereken hassas elektronik bileşenler (CNC kontrol kartları, servo sürücüler) için ideal sıcaklık stabilitesi sağlar.
- EV şarj istasyonları ve enerji depolama (BESS) kabinleri: Outdoor versiyon –30 °C ile +60 °C ortam sıcaklığı aralığında, IP 56 koruma sınıfıyla harici yerleştirme uygulamalarında çalışır.
- Gıda ve ilaç tesislerindeki kontrol panoları: Hijyen standartları yüksek ortamlarda IP 54+ koruma sınıfı ve hidrofobik kondenser kaplaması sayesinde tozdan etkilenmez.
- Veri merkezi yardımcı sistem panoları: 24/7 sürekli çalışma gerektiren altyapı panolarında uzun ömür ve modülasyonlu enerji profili kritik avantaj sağlar.
- İhracat odaklı OEM makine imalatçıları: Çok voltajlı tasarım sayesinde tek ürün kodu ile global pazarlarda kullanılır.
Erdinç Klima olarak Marmara bölgesinde 92'yi aşkın endüstriyel referansımızın önemli bir kısmı bu sektörlerde Rittal pano klima çözümleri ile gerçekleştirilmiştir. Referans projelerimize göz atabilirsiniz.
Yatırım Geri Dönüşü: Blue e+ Kaç Yılda Amorti Eder?
Blue e+ ünitesinin ilk yatırım maliyeti klasik on/off ünitelerden tipik olarak %30-50 yüksek olmakla birlikte, ortalama %75 enerji tasarrufu sayesinde yatırım genellikle 2 ile 4 yıl arasında kendini amorti eder. Yüksek ısı yüklü ve sürekli çalışan uygulamalarda geri dönüş süresi 18 aya kadar inebilir.
Toplam Sahip Olma Maliyeti (TCO) hesabında üç temel kalem ele alınır:
- İlk yatırım (CAPEX): Cihaz fiyatı + montaj işçiliği + ilk devreye alma.
- İşletme maliyeti (OPEX): 7-10 yıllık ürün ömrü boyunca elektrik tüketimi (en büyük kalem) + yıllık bakım + filtre değişimi.
- Hatlardaki dolaylı maliyet: Klima arızası sebebiyle yaşanan pano içi aşırı sıcaklık ve buna bağlı duruşların maliyeti.
2 kW kapasiteli, 24/7 çalışan bir pano klimasının yıllık elektrik tüketimi klasik on/off modelde tipik olarak 8.000-12.000 kWh aralığındadır. Blue e+ ile bu rakam 2.000-3.500 kWh aralığına düşer. Türkiye'deki sanayi elektrik tarifeleri esas alındığında bir tek pano için yıllık enerji maliyeti farkı 20.000-45.000 TL arasına denk gelir. Onlarca pano klimasının bulunduğu orta ölçekli tesislerde toplam tasarruf yıllık milyonlu TL seviyelerine ulaşır.
Yatırım kararı sırasında ayrıca dikkate alınması gereken faktörler: F-Gaz 2027 sonrası klasik R-134a'lı ünite satın almanın artık AB ihracatı için bir seçenek olmayacağı, ünitelerin daha uzun servis ömrü (planlanmış değişim sıklığı düşer) ve sıcaklık modülasyonu sayesinde pano içindeki elektronik bileşenlerin ömrünün de uzaması.
Tesisinizdeki Pano Klima Modernizasyonu için Teklif Alın
Mevcut panolarınızın ısı yükünü inceler, Blue e+ kapasitesini ve enerji tasarrufu projeksiyonunu sizinle paylaşırız. Bağlayıcı değildir.
Blue e+ S Serisi: 0,3 – 1 kW Düşük Kapasite Aralığı
Blue e+ S, ana Blue e+ ailesinin 0,3 kW, 0,5 kW ve 1 kW kapasite kademelerini kapsayan kompakt versiyonudur. Küçük kontrol panoları, dağıtım kabinleri, motor merkezi panoları (MCC) ve EV şarj istasyonu modülleri gibi düşük ısı yüklü uygulamalar için tasarlanmıştır. Aynı heat pipe + invertör hibrit teknolojisini ve %75 enerji tasarrufunu daha küçük ölçekte sunar.
Blue e+ S, ana seriyle paylaştığı temel teknik özelliklerin yanı sıra şu pratik avantajları sunar: tek tip kare montaj kesimi (harici veya tam dahili montaj seçenekleri için aynı pano kesimi kullanılır), tüm montaj tiplerinde aynı ürün kodu, ve NFC ile saha parametrizasyonu. Bu, çok sayıda küçük panoya sahip tesisler için projelendirme ve devreye alma sürelerini önemli ölçüde kısaltır.
Blue e+ S 2024 yılında piyasaya sürüldüğünde R-513A (GWP 631) ile başladı; 2026 itibarıyla seçili modellerde R-1234yf (GWP 0,5) versiyonları da mevcuttur. Türkiye pazarında stokta hangi versiyonun bulunduğu konusunda Erdinç Klima ile iletişime geçerek güncel bilgi alınabilir.
Kurulum, Bakım ve Servis: Erdinç Klima Yetkili Hizmeti
Rittal Blue e+ pano klimaları, R-1234yf'nin A2L yanıcılık sınıfı nedeniyle sertifikalı servis prosedürlerine tabidir. Erdinç Klima, 2004'ten beri Rittal yetkili distribütörü ve servis partneri olarak Türkiye'de bu ürünlerin kurulum, sızıntı kontrolü, vakumlama, şarj ve periyodik bakım hizmetlerini sahada uygular.
Türkiye'de Florlu Sera Gazlarına İlişkin Yönetmelik kapsamında, belirli miktarın üzerinde florlu gaz içeren ekipmanlarda yıllık periyodik sızıntı kontrolü yapılması zorunludur. Bu kontroller yalnızca sertifikalı personel tarafından gerçekleştirilebilir ve tesise kayıt edilen sonuçlar EKOMVET sistemi üzerinden raporlanır. Erdinç Klima, F-Gaz sertifikalı teknisyenleri ile bu yasal süreçleri tesisiniz adına yönetir.
Saha kurulumunda dikkat edilen kritik noktalar şunlardır:
- Pano üzerindeki montaj konumu: Yan tip Blue e+ üniteleri pano gövdesine, sıcak ve soğuk hava çıkışlarının pano içine doğru hava akışını dengeleyecek şekilde yerleştirilir.
- Yoğuşma suyu tahliyesi: Sürekli yoğuşmanın olduğu uygulamalarda elektrikli yoğuşma evaporatörü veya doğal akışlı drenaj hattı tasarlanır.
- Filtre periyodik bakımı: Pleated (kıvrımlı) filtre seçeneği 0,3 µm partiküllere kadar yakalama kapasitesi sağlar; tozlu üretim ortamlarında bakım sıklığı planlanır.
- IoT entegrasyonu: NFC arayüzü saha teknisyenince devreye alınır; IoT arayüzü kartı opsiyonel olarak tedarik edilir, müşteri SCADA/MES sistemine entegrasyon projelendirmesi yapılır.
- Sızıntı kontrolü kayıtları: EKOMVET sistemine kayıt + ünite üzerinde F-Gaz etiketi + işletme defteri girişi yapılır.
Erdinç Klima'nın Marmara, İç Anadolu ve Ege bölgesinde sahada uyguladığı standart servis prosedürleri için F-Gaz sızıntı kontrolü ve EKOMVET sayfasını inceleyebilirsiniz. Tesisinize özel Rittal Blue e+ projelendirmesi ve teklif için iletişim formundan ulaşabilirsiniz.
Sık Sorulan Sorular
Klasik bir pano kliması, termostat ayarına göre kompresörü tam güçle açar veya kapatır (on/off). Blue e+ ise iki ayrı soğutma devresi kullanır: enerji tüketmeyen pasif heat pipe ve devir kontrollü kompresörlü aktif sistem. Sistem ısı yüküne göre iki devre arasında kademeli geçiş yapar ve kompresörü %20 ile %100 arasında modüle eder. Bu sayede pano içi sıcaklık daha kararlıdır ve ortalama %75 daha az elektrik tüketir. Bileşenler tam güç on/off stresi yaşamadığı için ünite ömrü de uzar.
Avrupa Birliği'nin 2024/573 sayılı F-Gaz Yönetmeliği, 1 Ocak 2027 itibarıyla 12 kW soğutma kapasitesi ve altındaki pano klimaları ile chillerlarda GWP <150 soğutucu akışkan zorunluluğu getiriyor. Bu, R-134a (GWP 1.430) ve R-407C (GWP 1.774) gibi yaygın akışkanların AB pazarına gönderilen yeni ünitelerde kullanılamayacağı anlamına gelir. Avrupa'ya makina ihraç eden Türk üreticiler için bu, panolarındaki klimaların 2027'ye kadar R-1234yf (GWP 0,5) veya R-454C (GWP 148) gibi düşük GWP'li alternatiflere geçirilmesi gerektiği anlamına gelir.
R-1234yf, ASHRAE Standard 34 sınıflandırmasında A2L (düşük yanıcılık, düşük toksisite) sınıfındadır. Yanma için yüksek ateşleme enerjisi ve dar konsantrasyon aralığı gerekir, normal kullanım koşullarında pratik olarak yanmaz. Ancak montaj, sızıntı tespiti, vakumlama ve şarj işlemleri sırasında özel güvenlik prosedürleri uygulanır: patlamaya karşı güvenli ekipman, kaçak detektörü kullanımı ve uygun havalandırma. Erdinç Klima'nın F-Gaz sertifikalı teknisyenleri bu prosedürlere göre eğitilmiştir ve saha çalışmalarında uygular.
%75 değeri, Rittal'ın çok sayıda saha ölçümüne dayanan ortalama bir değerdir. Gerçek tasarruf, panonun ısı yükü değişkenliğine, ortam sıcaklık profiline ve karşılaştırılan eski ünitenin verimliliğine bağlıdır. Yüksek ve değişken yüklü uygulamalarda (servo motor sürücüleri, fiber lazer panoları, üretim hattı çevrimli yükler) tasarruf bu ortalamanın bile üzerine çıkabilir. Sabit ve düşük yüklü uygulamalarda ise %50-65 aralığında kalabilir. Tesisinize özel projeksiyon için teklif talebi oluşturabilirsiniz.
Hayır, soğutucu akışkan değişimi (retrofit) farklı bir gaza yapılamaz çünkü R-1234yf'in basınç-sıcaklık karakteristikleri, yağ uyumluluğu ve emniyet gereksinimleri R-134a'dan farklıdır. Bunun yerine ünite tamamen değiştirilir. İyi haber: Rittal Blue e+ üniteleri eski klasik ünitelerle aynı pano kesimini kullanır, çoğu durumda pano üzerinde herhangi bir kesim değişikliği yapılmadan birebir değiştirme yapılabilir. Erdinç Klima saha incelemesi sonrası mevcut pano dosyanıza bağlı olarak detaylı projelendirme sunar.
Evet — heat pipe modunda kompresör tamamen durur. Yalnızca iki BLDC fan düşük devirde çalışır; bu fanlar zaten elektronik kontrollü ve düşük gürültülü tasarımdadır. Klasik on/off ünitelerin sürekli devreye girip çıkan kompresör sesi tamamen ortadan kalkar. Bu özellik, operatörlerin pano odasında çalıştığı, hassas test laboratuvarlarında veya sessizliğin önemli olduğu kontrol odalarında belirgin bir konfor avantajı sağlar.
Türkiye'de Florlu Sera Gazlarına İlişkin Yönetmelik kapsamında florlu gaz içeren ekipmanların kurulum, servis, sızıntı kontrolü ve geri toplama işlemleri sertifikalı personel tarafından yapılmak zorundadır. Erdinç Klima, 2004'ten beri Rittal yetkili distribütörü ve servis partneri olarak F-Gaz sertifikalı teknisyenleri ile Türkiye genelinde hizmet vermektedir. Periyodik sızıntı kontrolleri EKOMVET sistemine kayıt edilir, ünite üzerine F-Gaz etiketi takılır ve tesis işletme defterine girilir.
Blue e+ Outdoor versiyonu 1,5 – 5,0 kW kapasite kademeleriyle, –30 °C ile +60 °C ortam sıcaklığı aralığında çalışır ve IP 56 / UL Type 12/3R/4 koruma sınıfındadır. Bu sayede EV şarj istasyonu kabinleri, telekom konteynerleri, enerji depolama (BESS) sistemleri ve harici saha panoları gibi dış mekan uygulamalarında doğrudan kullanılır. Klasik iç mekan ünitelerine göre korozyon ve UV korumalı dış kasa, koruyuculu kondenser bobini ve genişletilmiş çalışma aralığı sunar.
