Açıklama

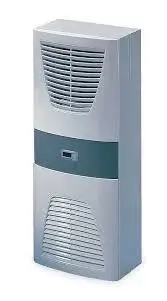

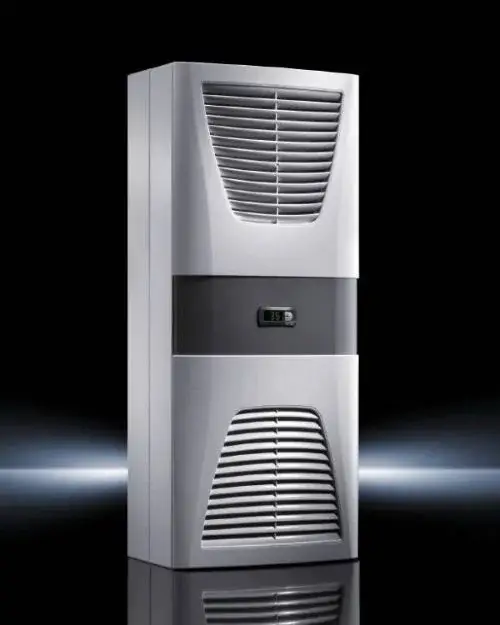

Rittal SK 3305500, TopTherm Blue e serisinin 1500 W sınıfı duvara monte pano klimasıdır: L35L35 koşulunda 1,6 kW, L35L50 koşulunda 1,18 kW soğutma; serinin en yüksek EER değeri 1,83; 10–55 °C çalışma aralığı; iç devre IP54, dış devre IP34. Entegre elektrikli yoğuşma buharlaştırıcısı standarttır. Anma akımı 6,1 A, başlangıç akımı 12 A; 16 A otomatik sigorta ve uygun kablo kesiti gerekir. R-513A şarjı 0,61 kg (0,38 t CO₂e). Frekans inverteri, servo sürücü ve güç elektroniği yoğun büyük panolar ile döküm, çelik ve cam gibi sıcak ortamlar için uygundur.
Nerede kullanılır?
SK 3305500, kayıp ısısı 900 W’ın üzerindeki büyük panolar içindir: frekans inverteri ve servo sürücü kabinleri, güç elektroniği dolapları ve 45–55 °C ortamda çalışan hat panoları.
Bu modelin seçildiği panolarda kayıp ısının kaynağı genellikle güç elektroniğidir: VFD, servo sürücü, soft-starter ve enerji depolama dönüştürücüleri. Bu bileşenler sürekli ve yüksek ısı üretir; 1,18 kW’lık L35L50 kapasitesi, 50 °C ortamda bile pay bırakır. Döküm ocağı çevresi, çelik servis merkezleri ve cam fırın hatları gibi radyasyon ısısının yüksek olduğu alanlarda 55 °C üst sınırı belirleyicidir.
Aynı gövde ölçüsünü paylaşan SK 3304500’e göre farkı kapasite, verim ve besleme gereksinimidir: 16 A otomatik sigorta ve buna uygun kablo kesiti montaj öncesinde hazırlanır. Entegre yoğuşma buharlaştırıcısı sayesinde drenaj hattı gerekmez.
- Büyük sürücü ve inverter panoları: VFD, servo sürücü ve soft-starter içeren güç elektroniği kabinleri
- Otomotiv üretim hatları: kaynak robotu, boya kabini ve montaj hattı ana panoları
- Döküm ve demir-çelik: ocak çevresi kontrol panoları, yüksek radyasyon ısısı altındaki dolaplar
- Enerji ve altyapı: RES/GES inverter panoları, trafo merkezi yardımcı panoları, enerji depolama kabinleri
- Plastik enjeksiyon ve ekstrüzyon: ekstrüder ana panoları, sıcak yolluk ve proses SCADA dolapları
- Lojistik ve AS/RS: otomatik depo ana kontrol panoları, konveyör tahrik ve vinç kontrol dolapları
Montaj ve bakım notları
Montaj öncesi 16 A sigorta ve kablo kesiti hazırlanır; 40 kg gövde kaldırma aparatıyla asılır; yüksek ısı yüklü panolarda kondenser temizliği ve filtre kontrolü daha sık planlanır.
- Elektrik: 230 V tek faz, anma akımı 6,1 A, başlangıç akımı 12 A; 16 A otomatik sigorta ve buna uygun besleme kesiti zorunludur. Mevcut 10 A hat varsa sigorta ve kablo değiştirilir
- Taşıma ve montaj: 39,75 kg net ağırlık; kapıya montajda kapı sacı, menteşe ve kilit yükü kontrol edilir; kesim şablonu SK 3304500 ile aynıdır
- Hava sirkülasyonu: 585 m³/h iç devre debisi için üfleme ve emiş önünde boşluk bırakılır; sürücü fanlarının çıkışı cihaz emişine yönlendirilmez
- Yoğuşma: entegre buharlaştırıcı standarttır; sıcak ve nemli ortamlarda yoğuşma yükü artacağından hedef iç sıcaklık gereksiz düşük tutulmaz
- Sıcaklık ayarı: fabrika değeri 35 °C; güç elektroniği için üretici üst sınırı esas alınır, daha düşük ayar kompresör çalışma süresini uzatır
- Filtre: standart teslimatta dış filtre yoktur; yüksek ısı yüklü uygulamalarda kondenser kirlenmesi kapasiteyi hızla düşürdüğünden filtre kiti ve sık aralıklı (toz yüküne göre 1–3 ay) kontrol önerilir
- Kondenser: RiNano kaplama toz ve kireç yapışmasını azaltır; yıllık bakımda basınçlı hava ile temizlik, sıcak ortamlarda 6 ayda bir
- İzleme: e-Comfortcontroller alarm rölesi ve kapı kontağı girişiyle pano otomasyonuna bağlanır; birden fazla cihaz Blue e IoT adaptörüyle merkezî izleme platformundan takip edilir
- F-Gaz: 0,61 kg R-513A şarjı 0,38 t CO₂e’ye karşılık gelir; 15 Ekim 2024 tarihli, 32693 sayılı Yönetmelik’teki 5 t CO₂e periyodik kontrol eşiğinin altındadır. Aynı tesiste çok sayıda cihaz varsa ekipman envanteri cihaz bazında tutulur; yıllık bakımda kaçak kontrolü önerilir
Hangi pano boyutuna hangi model? IEC 60890’a göre ön seçim
Pano hacmi 2,5 m³’ü aşıyor veya IEC 60890 hesabı yaz koşulunda 900 W’ın üzerinde soğutma gücü veriyorsa SK 3305500 seçilir; 1,18 kW üzerinde çoklu cihaz ya da Blue e+ değerlendirilir.
IEC 60890 yönteminde pano etkin yüzey alanı (Ae) montaj konumuna göre düzeltilir, bileşenlerin kayıp güçleri toplanır ve hedef iç sıcaklık ile ortam sıcaklığı farkından yüzeyden geçen ısı bulunur. Güç elektroniği yoğun panolarda kayıp güç, sürücü anma gücünün yüzde birkaçı düzeyinde de olsa toplamda kW mertebesine ulaşır; bu nedenle hesap bileşen bazında yapılır.
Aşağıdaki tablo ön seçim içindir; L35L50 değerleri esas alınmıştır. Kesin değer, pano ölçüleri ve bileşen listesiyle hesaplama aracında bulunur; sonuç PDF olarak alınır.
| Pano kayıp ısısı (yaz, 50 °C ortam) | Tipik pano | Önerilen model | Not |
|---|---|---|---|
| ≤ 280 W | 600×800 – 800×1200 mm · 0,3 – 1,2 m³ | SK 3303500 | Drenaj hattı gerekir; ortam ≤ 50 °C |
| 280 – 900 W | 800–1000 mm genişlik · 2000 mm yükseklik | SK 3304500 | Entegre buharlaştırıcı; ortam ≤ 55 °C |
| 900 – 1.180 W | > 2,5 m³ · sürücü ve güç elektroniği dolapları | SK 3305500 | 16 A sigorta; ortam ≤ 55 °C |
| > 1.180 W | Büyük hat panoları, çok bölmeli dolaplar | Çoklu cihaz / Blue e+ | Hesap sonucuna göre teklif |
Serinin diğer modelleri ve ilgili sayfalar
Aynı seride 520 W ve 1,1 kW kapasiteli iki alt model vardır; genel seçim, montaj ve servis bilgisi pano kliması sayfasındadır.
SK 3305500 hakkında sık sorulanlar
SK 3305500 gerçekten 1500 W mı soğutur, katalog değerleri nasıl okunur?
Ticari adı 1500 W sınıfıdır; EN 14511’e göre L35L35 koşulunda ölçülen kapasite 50 Hz’de 1,6 kW’tır. Ortam 50 °C’ye çıktığında (L35L50) kapasite 1,18 kW’a iner; Türkiye yaz koşullarında seçim bu değere göre yapılır. Kesin boyutlandırma için IEC 60890 hesaplama aracı kullanılır.
Neden 16 A sigorta gerekir, tesisat değişir mi?
Anma akımı 6,1 A, başlangıç akımı 12 A’dır; üretici bu model için 16 A otomatik sigorta önerir. 500 W ve 1000 W sınıfındaki modeller 10 A ile çalışırken bu modelde pano içindeki sigorta değiştirilir ve besleme kablosunun 16 A yüke uygun kesitte olduğu doğrulanır. Değişiklik tesisin yetkili elektrik ekibinin onayıyla yapılır.
SK 3304500 ile SK 3305500 arasında hangisi seçilmeli?
Kayıp ısı 700 W’ın altında ve ortam sıcaklığı 45 °C’nin altındaysa SK 3304500 yeterlidir; EER 1,67, 10 A sigorta. Kayıp ısı 1.000–1.400 W bandında, ortam 45–55 °C ise veya panoda çok sayıda sürücü ve güç elektroniği varsa SK 3305500 seçilir; EER 1,83 ile sürekli çalışmada tüketim avantajı sağlar, 16 A sigorta gerektirir.
Yoğuşma suyu için tahliye hortumu gerekir mi?
Hayır. Entegre elektrikli yoğuşma buharlaştırıcısı standarttır; yoğuşan su cihaz içinde buharlaştırılır ve drenaj hattı çekilmez. Seride yalnızca küçük model SK 3303500’de bu özellik yoktur.
0,61 kg R-513A şarjı için F-Gaz yükümlülüğü var mı?
0,61 kg R-513A (GWP 631) şarjı 0,38 t CO₂e’ye karşılık gelir; 15 Ekim 2024 tarihli, 32693 sayılı Yönetmelik’teki 5 t CO₂e periyodik kontrol eşiğinin altındadır. Aynı tesiste çok sayıda pano kliması varsa envanter cihaz bazında tutulur; Erdinç Klima MYK belgeli teknik ekibiyle envanter, kaçak kontrolü ve EKOMVET kaydı hizmeti verir.
Blue e IoT bağlantısı büyük tesislerde ne sağlar?
e-Comfortcontroller, opsiyonel Blue e IoT adaptörüyle ağa bağlanır; birden fazla pano kliması tek platformdan izlenir, enerji raporu ve bakım uyarısı alınır. SCADA veya bakım yönetim sistemi entegrasyonuyla uzaktan teşhis yapılır; vardiyasız veya gece çalışan tesislerde saha müdahalesi öncesi arıza kaynağı belirlenir.
Standart teslimatta hava filtresi var mı?
Hayır; dış devre için filtre standart pakette yoktur. Tozlu, talaşlı veya yağ buharlı ortamlarda opsiyonel filtre kiti önerilir. Yüksek ısı yüklü uygulamalarda kondenser kirlenmesi kapasiteyi hızla düşürdüğünden filtreleme ve düzenli kontrol bu modelde daha kritiktir; ihtiyaç devreye almada belirlenir.
Garanti ve servis süreci nasıl işler?
Cihaz üretici garantisi kapsamındadır. Erdinç Klima Rittal yetkili servisi ve çözüm ortağı olarak parça temini, kurulum, devreye alma ve bakım hizmeti verir. Arıza talepleri mesai saatlerinde +90 216 344 48 19, WhatsApp üzerinden +90 532 424 62 19 hattından alınır; Anadolu Yakası sanayi bölgelerine saha ekibi 30 dakika içinde ulaşır.
