Açıklama

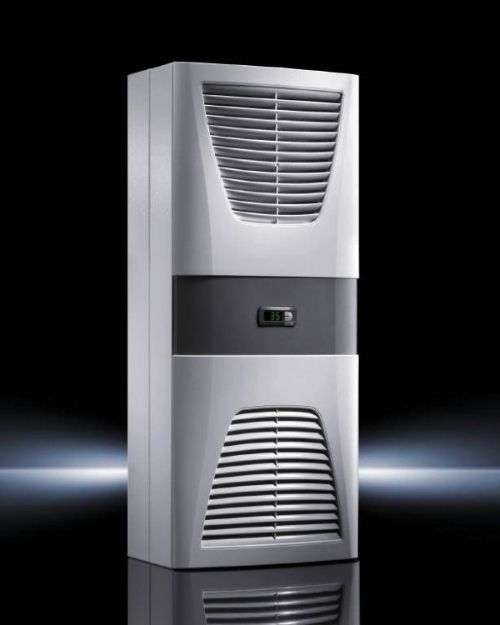

Rittal SK 3304500, TopTherm Blue e serisinin 1000 W sınıfı duvara monte pano klimasıdır: L35L35 koşulunda 1,1 kW, L35L50 koşulunda 0,91 kW soğutma; EER 1,67; 10–55 °C çalışma aralığı; iç devre IP54, dış devre IP34. Yoğuşan su entegre elektrikli buharlaştırıcıda uzaklaştırılır; drenaj hattı çekilmez. R-513A şarjı 0,325 kg (0,21 t CO₂e). Sürücü, PLC ve robot kontrol panoları ile otomotiv, gıda, plastik ve lojistik hatlarındaki orta-büyük dolaplar için uygundur; kayıp ısı 900 W’ı aşıyorsa SK 3305500 değerlendirilir.
Nerede kullanılır?
SK 3304500, 2000 mm yüksekliğinde ve 800–1000 mm genişliğindeki orta-büyük kontrol panolarının standart çözümüdür; sürücü, PLC ve robot kontrol dolaplarında kullanılır.
Bu sınıfı öne çıkaran özellik entegre yoğuşma buharlaştırıcısıdır. Yoğuşan su elektrikli ünitede buharlaştırılır; drenaj hattı, hortum güzergâhı ve toplama kabı gerekmez. Çok katlı tesislerde, asma tavan üstünde veya zemin dolu alanlarda kurulum bu sayede kısalır. Gıda ve tekstil gibi yüksek nemli ortamlarda da su tahliyesi sorun olmaz.
55 °C üst çalışma sınırı, döküm, plastik enjeksiyon ve fırın hatları gibi sıcak üretim alanlarında sürekli çalışmaya izin verir. 600 m³/h iç devre hava debisi, sürücü ve PLC bileşenlerinin bulunduğu 2 m yüksekliğindeki dolapta üstten alta sıcaklık farkını sınırlar.
- Otomotiv ve yan sanayi: robot kontrol panoları, kaynak hattı PLC dolapları, boya kabini sürücü panoları
- Gıda ve içecek: dolum ve paketleme hattı panoları, soğuk depo kontrol dolapları
- Plastik ve enjeksiyon: enjeksiyon makinesi sürücü dolapları, ekstrüder ve sıcak yolluk kontrol panoları
- Makine imalatı: CNC ana panoları, hidrolik pres ve lazer kesim sürücü dolapları
- Lojistik ve otomatik depo: konveyör hat panoları, AS/RS dolapları, paletleme robotu kontrol panoları
- Enerji ve altyapı: trafo merkezi yardımcı panoları, RES/GES inverter dolapları, su arıtma SCADA panoları
Montaj ve bakım notları
35 kg gövde iki kişiyle veya kaldırma aparatıyla asılır; drenaj hattı gerekmez; 12 A başlangıç akımı için 10 A sigorta ve uygun kablo kesiti doğrulanır.
- Montaj yüzeyi: pano yan duvarı veya kapısı; kesim şablonuna göre açılan pencere, cihazla birlikte gelen conta ile sızdırmaz kapatılır
- Taşıma: 35,15 kg net ağırlık; kapıya montajda menteşe ve kapı sacı yükü kontrol edilir
- Hava sirkülasyonu: iç devre üfleme ağzının önünde en az cihaz derinliği kadar boşluk bırakılır; sürücü fanlarının üfleme yönü cihazın emişine ters düşmemelidir
- Yoğuşma: entegre buharlaştırıcı standarttır; aşırı nemli ortamlarda güvenlik için acil tahliye ağzına kısa hortum bağlanabilir
- Elektrik: 230 V tek faz, 10 A yedek sigorta, anma akımı 4,1 A, başlangıç akımı 12 A
- Sıcaklık ayarı: fabrika değeri 35 °C; hedef iç sıcaklık ortam çiğ noktasının altına çekilmez
- Filtre: standart teslimatta dış filtre yoktur; talaşlı veya yağ buharlı ortamlarda opsiyonel filtre kiti takılır ve 3–6 ayda bir kontrol edilir
- Kondenser: RiNano kaplama kir yapışmasını azaltır; yıllık bakımda basınçlı hava ile temizlik yapılır
- İzleme: e-Comfortcontroller kapı kontağı girişi ve alarm rölesiyle pano otomasyonuna bağlanır; Blue e IoT adaptörüyle sıcaklık, enerji ve hata kayıtları uzaktan izlenir
- F-Gaz: 0,325 kg R-513A şarjı 0,21 t CO₂e’ye karşılık gelir; 15 Ekim 2024 tarihli, 32693 sayılı Yönetmelik’teki 5 t CO₂e periyodik kontrol eşiğinin altındadır. Tesis ekipman envanterine işlenmesi ve yıllık bakımda kaçak kontrolü önerilir
Hangi pano boyutuna hangi model? IEC 60890’a göre ön seçim
Seçim pano hacmine göre değil, IEC 60890 ile hesaplanan gerekli soğutma gücüne göre yapılır; SK 3304500 yaz koşulunda 280–900 W aralığındaki kayıp ısıyı karşılar.
IEC 60890 yöntemi panonun etkin yüzey alanını (Ae) montaj konumuna göre düzeltir; bileşen kayıp güçleri toplanır; hedef iç sıcaklık ile en yüksek ortam sıcaklığı arasındaki fark yüzeyden geçen ısıyı belirler. Ortam pano içinden sıcaksa duvarlar ısı kazandırır ve gereken soğutma gücü bileşen kayıplarının üzerine çıkar.
Aşağıdaki tablo ön seçim içindir; L35L50 değerleri esas alınmıştır. Kesin değer, pano ölçüleri ve bileşen listesiyle hesaplama aracında bulunur; sonuç PDF olarak alınır.
| Pano kayıp ısısı (yaz, 50 °C ortam) | Tipik pano | Önerilen model | Not |
|---|---|---|---|
| ≤ 280 W | 600×800 – 800×1200 mm · 0,3 – 1,2 m³ | SK 3303500 | Drenaj hattı gerekir; ortam ≤ 50 °C |
| 280 – 900 W | 800–1000 mm genişlik · 2000 mm yükseklik | SK 3304500 | Entegre buharlaştırıcı; ortam ≤ 55 °C |
| 900 – 1.180 W | > 2,5 m³ · sürücü ve güç elektroniği dolapları | SK 3305500 | 16 A sigorta; ortam ≤ 55 °C |
| > 1.180 W | Büyük hat panoları, çok bölmeli dolaplar | Çoklu cihaz / Blue e+ | Hesap sonucuna göre teklif |
Serinin diğer modelleri ve ilgili sayfalar
Aynı seride 520 W’lık kompakt alt model ve 1,6 kW’lık üst model vardır; genel seçim, montaj ve servis bilgisi pano kliması sayfasındadır.
SK 3304500 hakkında sık sorulanlar
SK 3304500 1000 W mı yoksa 1100 W mı soğutur?
Ticari adı 1000 W sınıfıdır; EN 14511’e göre L35L35 koşulunda ölçülen kapasite 50 Hz’de 1,1 kW, 60 Hz’de 1,25 kW’tır. Ortam 50 °C’ye çıktığında (L35L50) kapasite 0,91 kW’a iner; yaz koşulunda seçim bu değere göre yapılır.
Yoğuşma suyu için tahliye hortumu gerekir mi?
Hayır. SK 3304500’de entegre elektrikli yoğuşma buharlaştırıcısı standarttır; yoğuşan su cihaz içinde buharlaştırılır. Drenaj hattı gerekmediği için çok katlı tesislerde ve nemli ortamlarda kurulum kolaylaşır. Bu özellik küçük model SK 3303500’de yoktur.
Hangi büyüklükte panolarda kullanılır, kapasite nasıl belirlenir?
Tipik olarak 2000 mm yüksekliğinde, 800–1000 mm genişliğindeki orta-büyük kontrol panolarında kullanılır. Doğru kapasite için pano yüzey alanı, montaj konumu, bileşenlerin kayıp gücü, hedef iç sıcaklık ve ortam sıcaklığı IEC 60890’a göre hesaplanır; pano klima kapasite hesaplama aracı bu hesabı yapar ve PDF rapor üretir.
Soğutucu akışkan hangisi, F-Gaz açısından yükümlülük var mı?
Güncel üretim R-513A (GWP 631) ile şarjlıdır; 0,325 kg şarj 0,21 t CO₂e’ye karşılık gelir ve 15 Ekim 2024 tarihli, 32693 sayılı Yönetmelik’teki 5 t CO₂e periyodik kontrol eşiğinin altındadır. Tesisteki tüm F-Gaz içeren ekipmanın envantere işlenmesi ve yıllık bakımda kaçak kontrolü önerilir. Eski stoklarda R-134a’lı cihaz bulunabilir; siparişte akışkan tipi teyit edilir.
Blue e IoT bağlantısı ne sağlar?
e-Comfortcontroller, opsiyonel Blue e IoT adaptörüyle ağa bağlanır; pano klimasının sıcaklık, hata kayıtları, enerji tüketimi ve bakım uyarıları uzaktan izlenir. Alarmlar SCADA veya bakım yönetim sistemine aktarılabilir; operatörsüz tesislerde arızanın erken fark edilmesini sağlar.
Standart teslimatta hava filtresi var mı?
Hayır; dış devre için filtre standart pakette yoktur. Tozlu, talaşlı veya yağ buharlı ortamlarda opsiyonel filtre kiti önerilir; kit kondenser yüzeyini korur ve RiNano kaplamanın etkisini uzatır. İhtiyaç devreye alma sırasında ortam koşullarına göre belirlenir.
Garanti ve servis süreci nasıl işler?
Cihaz üretici garantisi kapsamındadır. Erdinç Klima Rittal yetkili servisi ve çözüm ortağı olarak parça temini, kurulum, devreye alma ve bakım hizmeti verir. Arıza talepleri mesai saatlerinde +90 216 344 48 19, WhatsApp üzerinden +90 532 424 62 19 hattından alınır; uzaktan teşhis sonrası gerekirse saha servisi planlanır.
