Açıklama

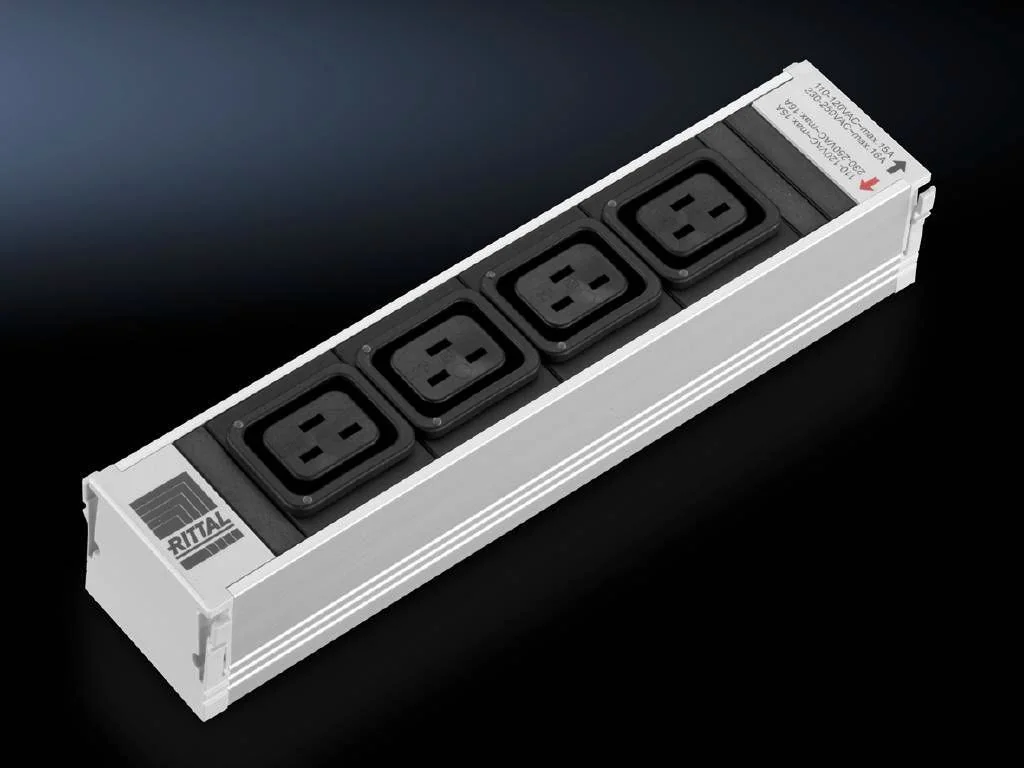

Rittal 7859420 — CAN Bus'lu PSM ölçüm modülleri PSM akım rayları için. Kabin içi güç dağıtımı için kullanılır; seçim priz sayısı, faz ve ölçüm ihtiyacına göre yapılır.
Teknik özellikler
| Model kodu | 7859420 |
|---|---|
| Çalışma şekli | Modül başına enerji tüketimi ölçümü |
| Malzeme | Priz elemanları: Plastik (PA6 GF 30 V1) Profil: Alüminyum, anodize |
| Teslimat kapsamı | CAN Bus'lu PSM ölçüm modülleri CAN-Bus bağlantı kablosu, 1 m |
| Modül başına dağıtım kapasitesi | 3.680 W |
| Röle başına anahtarlama kapasitesi | 4.000 VA |
| Uzunluk | 500 mm |
| Kirlenme derecesi | 2 |
| Veri yolu sistemi arayüzleri | CMC III'e giden 2 x CAN-Bus arayüzü (PU'da maks. 16 / PU Compactta maks. 4) |
| Sayı | 1 |
| Röle versiyonu | Çift sarım, bistabil |
| Nominal çalışma gerilimi | 18 V (DC) – 24 V (DC), CMC III sistemi üzerinden güç kaynağı |
| Giriş gerilimi | 230 V AC |
| Giriş gerilimi toleransı | ± 10 % |
| Nominal akım | 16 A |
| Gerekli modül yuvaları (sayı) | 2 |
| PU Compact katılımcı sayısı (maks.) | 4 |
| PU katılımcı sayısı (maks.) | 16 |
| Direktifler | 2014/35/AB sayılı düşük gerilim direktifi |
| IEC 60 529 uyarınca IP koruma sınıfı | IP 20 |
| İzleme | CMC III üzerinden alarm yönetimi (ör. e-posta veya SMS) |
| Normlar | EN 50 600-2-2 |
| Measurement functions, description | Gerilim V, akım A, frekans Hz |
| Protokoller | Ağ fonksiyonelliği (sadece CMC III sistemi ile bağlantılı olarak): IPv4, iPV6, SNMPv3, Modbus/TCP, OPC-UA |
| Ölçüler | Genişlik: 53 mm Derinlik: 45 mm Uzunluk: 500 mm |
| Deniz seviyesinden maksimum kurulum yüksekliği | 2.000 m |
| Çalışma sıcaklığı aralığı | 5 °C…60 °C |
| Hava nemi (yoğuşmayan) | 90 % |
| Prizler | 2 x C13 / 4 x C19 |
| Bağıl hava nemi (yoğuşmayan) | 10 % |
| Depolama sıcaklığı aralığı | -20 °C…70 °C |
Teknik veriler üretici dokümantasyonuna dayanır; üretici ürün özelliklerini değiştirebilir.
