Açıklama

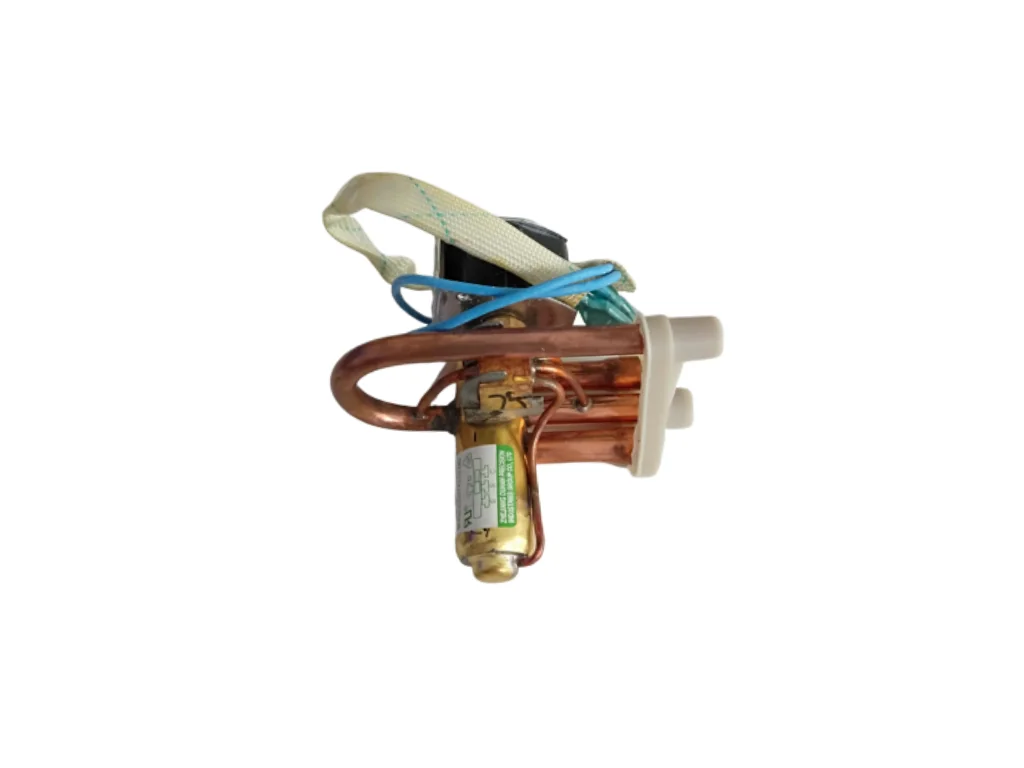

4 YOLLU VANA – DUNAN DSF-4 BDGP20D0722.02MD
Manyetik 4 yollu ters valf, ısı pompası klimasına uygulanabilir. Soğutucu akışkan akış yolunu değiştirerek modu soğutma, ısıtma ve buz çözme arasında değiştirir.
Uygulanabilir Soğutucu Akışkanlar: R22, R134a, R407C, R410A, R404A ve R32;
Maks. Çalışma Basıncı: 4.2 ~ 4.5MPa;
Maks. Çalışma Basıncı: 2.45 ~ 3.1MPa;
Min. Çalışma Basıncı: ≤0.3MPa;
Uygulanabilir Orta Sıcaklık: -30 ~ + 120 ℃;
Uygulanabilir Ortam Sıcaklığı: -30 ~ + 70 ℃;
Ortam Bağıl Nemi: ≤% 95 Bağıl Nem;
Bobin Yalıtım Sınıfı: B;
IP Sınıfı: IP54.
| 型号 | 通 径 [mm] | 接管 [mm] | C v | |
| D 管 | ESC 管 | |||
| DSF-4 | 8 | 7.94 | 9,52 | 2.0 |
| DSF-9 | 11.1 | 9,52 | 12.70 | 3.5 |
| DSF-11 | 11.5 | 12.70 | 15.87 | 4,0 |
| DSF-20 | 15.5 | 12.70 | 19.05 | 8.5 |
| DSF-34 | 19.2 | 19.05 | 22.22 | 14.4 |
| DSF-38 | 23.0 | 22.22 | 28.57 | 15.6 |
| DSF-50 | 24.0 | 22.22 | 28.57 | 16.2 |
| DSF-70 | 26,0 | 25.40 | 31.75 | 33.5 |
| DSF-105 | 34.5 | 31.75 | 38.10 | 45.6 |
| DSF-140 | 41.0 | 38.10 | 44.45 | 68.3 |
| DSF-180 | 46.4 | 38.10 | 53.97 | 82.2 |
| DSF-210 | 50.0 | 44.45 | 53.97 | 93.6 |
| model | [KW] cinsinden kapasite | |||||
| R22 | R410A | R134a | R407C | R32 | R404A | |
| DSF-4 | 4.1 | 4.8 | 3.3 | 4.1 | 7.4 | 4.1 |
| DSF-9 | 9.2 | 10.9 | 7.4 | 9.3 | 16.6 | 9.1 |
| DSF-11 | 11.3 | 13.3 | 9.1 | 11.4 | 20.3 | 11.3 |
| DSF-20 | 22.5 | 24.2 | 16.5 | 20.7 | 36.9 | 20.3 |
| DSF-34 | 34.1 | 40.2 | 27,4 | 34.3 | 61.4 | 33.7 |
| DSF-38 | 39.0 | 46.0 | 31,4 | 39,2 | 70.2 | 38.5 |
| DSF-50 | 51.3 | 60.5 | 41.3 | 51.6 | 92,3 | 50,7 |
| DSF-70 | 71.8 | 84.7 | 57.8 | 72.3 | 129.3 | 71.0 |
| DSF-105 | 107.7 | 127.0 | 86.7 | 108.4 | 193.9 | 106.5 |
| DSF-140 | 143.6 | 169,3 | 115.6 | 144.6 | 258.5 | 141.9 |
| DSF-180 | 184.7 | 217.7 | 148.6 | 185.9 | 332.4 | 182.5 |
| DSF-210 | 215,5 | 254.0 | 173.3 | 216,9 | 387,8 | 212,9 |
Durum: Yoğuşma sıcaklığı TC = 38 ℃, buharlaşma sıcaklığı TE = 5 ℃, aşırı ısıtma tsh = 5 k, aşırı soğutma tsc = 0 K, valf boyunca düşük yan basınç düşüşü △ P = 0.015MPa.
