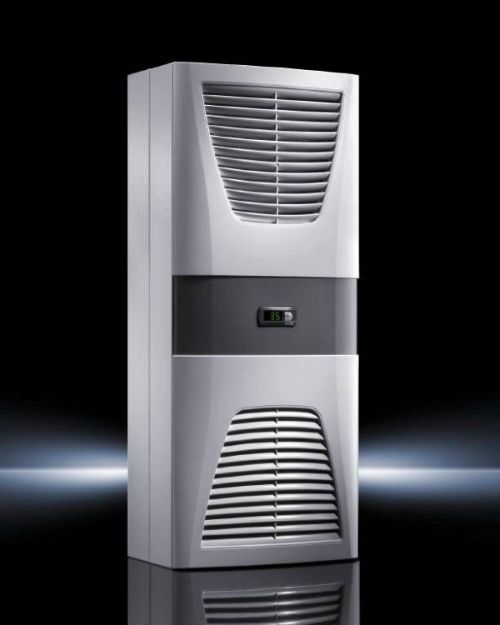

Rittal SK 3305500 Pano Kliması — 1500W Sınıfı (1,6 kW) TopTherm Blue e
Büyük endüstriyel kontrol ve sürücü panoları için en yüksek performanslı TopTherm Blue e modeli. L35L35'te 1,6 kW soğutma, serinin en yüksek EER 1,83 değeri, entegre yoğuşma evaporatörü ve 55 °C üst çalışma sıcaklığı.
Rittal SK 3305500, büyük endüstriyel kontrol ve sürücü panoları için TopTherm Blue e serisinin en güçlü modeli; 1.500 W sınıfı (1,6 kW L35L35) soğutma kapasitesi ve serinin en yüksek EER 1,83 değeriyle öne çıkar. 10–55 °C çalışma aralığı, entegre yoğuşma suyu buharlaştırıcısı, IP54/IP34 koruması ve Blue e IoT bağlanabilirliği sunar. R-513A soğutucu gaz ile F-Gaz Tüzüğü uyumludur. Yüksek ısı yüklü frekans invertörü, servo sürücü ve büyük otomasyon panoları için tercih edilir.
SK 3305500 Teknik Özellikleri ve Boyutları
Rittal resmi katalog verilerine birebir uygun, EN 14511 ve UL/C-UL standartlarında doğrulanmış teknik özellikler.
| Soğutma gücü (L35L35, 50 Hz) | 1,6 kW (1600 W) |
|---|---|
| Soğutma gücü (L35L35, 60 Hz) | 1,73 kW |
| Soğutma gücü (L35L50, 50 Hz) | 1,18 kW |
| Soğutma gücü (L35L50, 60 Hz) | 1,26 kW |
| EER (L35L35, 50 Hz) | 1,83 — Serinin en yüksek değeri |
| Nominal gerilim | 230 V, 1~, 50/60 Hz |
| Nominal güç tüketimi (L35L35) | 0,87 kW |
| Anma akımı (50 Hz) | 6,1 A |
| Başlangıç akımı (50 Hz) | 12 A |
| Yedek sigorta önerisi | 16 A (otomatik devre kesici) |
| Hava debisi — iç devre | 585 m³/h |
| Hava debisi — dış devre | 805 m³/h |
| Soğutucu gaz | R-513A, 0,61 kg F-Gas Uyumlu |
| GWP / CO₂ eşdeğeri | 631 / 0,38 t |
| Çalışma sıcaklığı aralığı | 10 °C – 55 °C |
| Ayar aralığı | 20 °C – 55 °C |
| Maksimum çalışma basıncı | 28 bar |
| IP koruma — iç devre | IP54 |
| IP koruma — dış devre | IP34 |
| NEMA sınıfı | UL Type 12 |
| Yoğuşma suyu buharlaştırıcı | Standart — entegre, elektrikli |
| Kondenser yüzey kaplaması | RiNano hidrofobik |
| Kontrol ünitesi | e-Comfortcontroller (Blue e IoT uyumlu) |
| Sertifikalar | UL/C-UL listed, KC Korea, CE, F-Gas uyumluluk |
| Renk / Malzeme | RAL 7035 açık gri / Çelik sac |
| Net ağırlık | 39,75 kg |
| EAN | 4028177322998 |
| Gümrük tarife no (HS) | 84158200 |
1500W Sınıfında Maksimum Verimlilik: EER 1,83
Serinin en yüksek soğutma kapasitesi, en iyi EER değeri ve entegre yoğuşma evaporatörüyle büyük endüstriyel panoların zorlu koşullarına hazır.
Serinin En Yüksek EER: 1,83
L35L35'te yalnızca 0,87 kW tüketerek 1,6 kW soğutma sağlar. Büyük panolarda 7/24 kesintisiz çalışmada işletme maliyeti önemli ölçüde düşer.
Entegre Yoğuşma Evaporatörü
Drenaj hattı çekmeden kurulum. Elektrikli buharlaştırma ünitesi yoğuşan suyu otomatik uzaklaştırır — yüksek nemli ortamlarda kritik kolaylık sağlar.
55 °C Üst Çalışma Sınırı
Döküm, çelik, cam, seramik gibi yüksek ortam sıcaklıklı üretim alanlarında bile sürekli çalışma. L35L50'de 1,18 kW net soğutma kapasitesi korunur.
e-Comfortcontroller + Blue e IoT
Akıllı kontrolcü; sıcaklık, enerji tüketimi ve hata kayıtlarını tutar. Blue e IoT adaptörüyle uzaktan izleme ve SCADA entegrasyonu mümkündür.
RiNano Hidrofobik Kondenser
Nano kaplama yüzey toz ve kireç birikimini engeller. Yoğun üretim atölyelerinde bakım aralıklarını uzatır, uzun vadeli COP korunumu sağlar.
F-Gas Tüzüğü Uyumlu (R-513A)
R-513A soğutucu gaz, GWP 631 ile AB 517/2014 ve TR F-Gaz Yönetmeliği uyumlu. 0,61 kg şarj, CO₂ eşdeğeri 0,38 t — F-Gas raporlama yükümlülüğüne dikkat edin.
Hangi Sektör ve Uygulamalarda Tercih Edilir?
Büyük Sürücü ve Invertör Panoları
VFD, servo sürücü, soft-starter gibi yüksek ısı üreten güç elektroniği kabinleri.
Otomotiv Üretim Hatları
Kaynak robotu, boya kabini ve montaj hattı ana pano sistemleri. Yüksek sıcaklık toleransı.
Döküm ve Demir-Çelik
Yüksek radyasyon ısısının bulunduğu döküm ocağı çevresi kontrol panoları.
Enerji ve Altyapı
RES/GES inverter panoları, trafo merkezi yardımcı panoları, enerji depolama kabinleri.
Plastik Enjeksiyon ve Ekstrüzyon
Ekstrüder ana panoları, sıcak yolluk kontrol kabinleri, proses SCADA dolapları.
Lojistik ve AS/RS Sistemleri
Otomatik depo ana kontrol panoları, konveyör tahrik kabinleri, vinç kontrol dolapları.
SK Serisi 500W / 1000W / 1500W Karşılaştırması
SK 3305500, yüksek ısı yüklü büyük panolar için serinin en güçlü ve en verimli modelidir. Pano hacminiz 2,5 m³ üzerindeyse veya ısı yükünüz 1,1 kW'ı aşıyorsa bu model önerilir.
| Özellik | SK 3303500 500W sınıfı | SK 3304500 1000W sınıfı | SK 3305500 1500W sınıfı |
|---|---|---|---|
| Soğutma gücü (L35L35) | 520 W | 1,1 kW | 1,6 kW |
| Soğutma gücü (L35L50) | 280 W | 910 W | 1,18 kW |
| EER (L35L35) | 1,33 | 1,67 | 1,83 ★ |
| Çalışma sıcaklığı | 10–50 °C | 10–55 °C | 10–55 °C |
| Yoğuşma evaporatörü | Yok | Standart | Standart |
| Yedek sigorta | 10 A | 10 A | 16 A |
| Ağırlık | 18,05 kg | 35,15 kg | 39,75 kg |
| Tipik uygulama | Küçük makine panosu, CNC yan panel | Orta-büyük PLC, robot panosu | Büyük sürücü, invertör, güç elektroniği panosu |
SK 3305500 Hakkında Sık Sorulan Sorular
SK 3305500 gerçekten 1500W mı soğutuyor? Katalog değerleri nasıl yorumlanmalı?
SK 3305500'ün ticari adı "1500 W sınıfı"dır, ancak Rittal resmi kataloğuna göre L35L35 koşullarında (iç/dış ortam 35 °C) 50 Hz'de gerçek soğutma kapasitesi 1,6 kW'dır. Bu değer EN 14511 standardına göre ölçülmüştür.
Türkiye yaz koşullarında L35L50 değerini esas alın: dış ortam 50 °C'ye çıktığında kapasite 1,18 kW'a düşer. Bu değer bile büyük pano uygulamaları için genellikle yeterlidir; kesin boyutlama için IEC 60890 hesaplama aracımızı kullanabilirsiniz.
Neden 16A sigorta gerekiyor? Elektrik tesisatını değiştirmek gerekir mi?
SK 3305500'ün anma akımı 6,1 A (50 Hz) ve başlangıç akımı 12 A'dir. Rittal bu model için 16 A otomatik devre kesici önermektedir; 500W ve 1000W sınıfındaki modeller 10 A ile çalışırken bu model 16 A gerektirir.
Eğer mevcut tesisat 10 A'de kuruluysa, pano içindeki sigorta değiştirilmeli ve besleme kablosunun 16 A yüke uygun kesitte olduğu doğrulanmalıdır. Montaj öncesi elektrik mühendisi onayı alınması önerilir.
SK 3304500 ile SK 3305500 arasında hangisini seçmeliyim?
Seçim kriterleri şunlardır:
SK 3304500 (1000W): Pano ısı yükü 700 W altında, ortam sıcaklığı 45 °C altında, sürücü sayısı az uygulamalar. EER 1,67 ile iyi verimlilik, 10 A sigorta.
SK 3305500 (1500W): Pano ısı yükü 1000–1400 W aralığında, yüksek ortam sıcaklığı (45–55 °C), çok sayıda sürücü veya güç elektroniği olan büyük dolaplar. EER 1,83 ile serinin en verimli modeli; 7/24 sürekli çalışmada işletme maliyeti avantajı sağlar. 16 A sigorta gerektirir.
Yoğuşma suyu drenajı için tahliye hortumu gerekiyor mu?
Hayır. SK 3305500'de Rittal'in entegre elektrikli yoğuşma suyu buharlaştırıcısı standarttır. Cihaz yoğuşan suyu otomatik buharlaştırır; drenaj hattı veya tahliye hortumu çekmenize gerek kalmaz. Sadece küçük model SK 3303500'de bu özellik yoktur.
F-Gas açısından 0,61 kg R-513A şarjı için yükümlülük var mı?
SK 3305500'deki 0,61 kg R-513A şarjının CO₂ eşdeğeri 0,38 t'dır. TR F-Gaz Yönetmeliği 2022 kapsamında bu miktar için yıllık sızıntı kontrolü zorunludur (CO₂e ≥ 5 t eşiğinin altında olduğu için periyot 12 aydır).
Birden fazla pano klimasının aynı tesiste kullanılması durumunda toplam şarj miktarı dikkate alınmalıdır. Erdinç Klima, F-Gas ve EKOMVET kayıtlı yetkili işletme olarak sızıntı kontrolü ve belgelendirme hizmetleri sunmaktadır.
Blue e IoT bağlanabilirliği büyük tesisler için ne sağlar?
SK 3305500'ün e-Comfortcontroller'ı Blue e IoT adaptörüyle (opsiyonel) Rittal Smart Service'e bağlanır. Büyük tesislerde birden fazla pano klimasının merkezi izleme platformundan yönetilmesi, enerji raporları alınması ve bakım uyarılarının önceden alınması mümkün olur.
SCADA veya CMMS (bakım yönetim sistemi) entegrasyonu ile saha müdahalesine gerek kalmadan uzaktan teşhis yapılabilir — özellikle vardiyasız veya gece çalışan tesisler için kritik avantaj sağlar.
Garanti ve servis süreci nasıl işliyor?
SK 3305500 Rittal AG üretici garantisi kapsamındadır. Erdinç Klima yetkili bayisi olarak Türkiye'de hızlı parça temini, kurulum desteği ve devreye alma hizmeti sunarız. Arıza ve bakım taleplerinde WhatsApp: +90 532 424 62 19 üzerinden 7/24 ulaşabilirsiniz.
Standart konfigürasyonda hava filtresi var mı?
Standart SK 3305500 paketinde dış kondenser tarafı için filtre dahil değildir. Tozlu, talaşlı veya yağ buharlı endüstriyel ortamlar için Rittal'in opsiyonel filtre kiti önerilir. Yüksek ısı yüklü uygulamalarda kondenser kirlenmesi soğutma verimini hızla düşüreceğinden filtreleme kritik öneme sahiptir. Filtre ihtiyacı devreye alma sırasında belirlenir.
SK 3305500 İçin Detaylı Teklif Alın
Büyük pano ısı yükü hesabı, 16 A sigorta uyumu, sigorta değişimi ve kurulum danışmanlığı için Rittal yetkili bayisi olarak teknik destek veriyoruz. Stok, fiyat ve teslim süresi için iletişime geçin.
