Kumaş hava kanalı (tekstil hava kanalı), havayı hem taşıyan hem de yüzeyindeki delik, mikro gözenek veya nozullarla dağıtan tekstil esaslı bir hava dağıtım sistemidir. Küre başlıkları ise bu sistemin kanal ucuna takılan, havayı 360° yönde eşit yayan dağıtım elemanıdır. Tek ölçüde (Ø1.200 × 990 mm küre, Ø900 kanal bağlantısı) üretilir ve 25.000–40.000 m³/h'lik bir evaporatif üniteyi tek başına karşılar; 6–12 m yükseklikten çalışma alanına dengeli hava indirir.
Kumaş hava kanalı sistemlerinde havayı taşımak kadar doğru dağıtmak da kritiktir; küre başlıkları tam bu işi yapar. Endüstriyel evaporatif soğutmada cihaz doğru seçilmiş, pad verimliliği yüksek, debi yeterli olabilir; buna rağmen hava üretim hattına ulaşmıyorsa yatırım hedefine ulaşmaz. Serin hava üretmek işin yarısıdır — o havayı çalışanın bulunduğu bölgeye homojen biçimde indirmek diğer yarısıdır.
Klasik kare menfezler ve dikdörtgen difüzörler havayı belirli bir koni içinde, tek yönde üfler. Yüksek tavanlı üretim holleri, dokuma salonları, montaj hatları ve depolarda bu yaklaşım iki sorun üretir: menfezin tam altında rahatsız edici sert üfleme, birkaç metre ötede ise hiç hava hareketi olmayan ölü bölgeler. Küre başlığı bu iki uç arasındaki dengeyi kurmak için tasarlanmıştır.
Bu rehberde önce kumaş (tekstil) hava kanalının galvaniz sac kanaldan farkını, ardından küre başlığının çalışma prensibini, teknik anatomisini (Ø900 kanal ve Ø1.200 küre ölçüleri üzerinden), debi–hız–montaj yüksekliği ilişkisini, saat pozisyonu kavramını, bakım periyotlarını ve seçimde en sık yapılan hataları ele alıyoruz. Kanal tarafındaki tasarım kriterleri için havalandırma kanalları sayfamızı, sistemin tamamı için evaporatif soğutma çözümlerimizi inceleyebilirsiniz.
Kumaş (Tekstil) Hava Kanalı Nedir?
Kumaş hava kanalı, galvaniz sac yerine teknik tekstilden üretilen ve havayı hem taşıyan hem de yüzeyinden dağıtan bir hava dağıtım sistemidir. Kanal ile difüzör işlevini tek bileşende birleştirir; ayrı menfez gerektirmez, sökülüp yıkanabilir ve sac kanala göre çok daha hafiftir. Sektörde "tekstil hava kanalı" veya kısaca "kumaş kanal" olarak da anılır.
Geleneksel bir havalandırma hattında iki ayrı iş vardır: havayı taşımak (sac kanal) ve havayı ortama vermek (menfez ya da difüzör). Kumaş kanal bu iki işi tek malzemede birleştirir. Kanalın kendisi dağıtım yüzeyidir; hava, kumaşın mikro gözeneklerinden, lazerle açılmış deliklerden veya kanala dikilen nozullardan ortama verilir.
Bu yapının endüstriyel tesislerde öne çıkmasının dört somut nedeni vardır. Birincisi ağırlıktır: tekstil kanal, aynı çaptaki galvaniz sac kanalın çok küçük bir bölümü kadar yük getirir ve çatı makasına ek statik yük bindirmez. İkincisi yoğuşmadır — soğuk hava taşınırken sac kanalın dış yüzeyinde su damlacıkları oluşur ve izolasyon gerekir; mikro geçirgen tekstil yüzeyde bu risk belirgin biçimde azalır.
Üçüncüsü hijyendir. Kanal fermuar veya kelepçe açılarak indirilir, yıkanır ve tekrar monte edilir; gıda, ilaç ve laboratuvar tesislerinde bu, temizlik planına doğrudan yazılabilen bir avantajdır. Dördüncüsü esnekliktir: üretim yerleşimi değiştiğinde delik deseni yeniden dikilerek hava yönü revize edilebilir. Sac kanalda aynı değişiklik kesme, kaynak ve yeniden montaj demektir.
Kumaş Kanal ile Galvaniz Sac Kanal Karşılaştırması
| Kriter | Kumaş / tekstil hava kanalı | Galvaniz sac kanal |
|---|---|---|
| Dağıtım işlevi | Kanalın kendisi difüzördür | Ayrı menfez / difüzör gerekir |
| Ağırlık | Çok düşük — çatıya ek yük bindirmez | Yüksek — taşıyıcı hesabı gerekir |
| Yoğuşma | Geçirgen yüzeyde damlama riski düşük | Dış yüzeyde yoğuşma; izolasyon gerekir |
| Montaj | Askı hattı üzerine kısa sürede | Askı + flanş + conta işçiliği |
| Temizlik | Sökülüp yıkanabilir | Yerinde temizlik |
| Sonradan değişiklik | Delik deseni yeniden dikilir | Kesme, kaynak, yeniden montaj |
| Renk ve görünüm | Renk seçenekli, baskı yapılabilir | Boyama gerekir |
| Ses | Düşük hızlı yaygın çıkış — sessiz | Menfez hızına bağlı |
Karşılaştırma yüksek tavanlı endüstriyel hacimler esas alınarak hazırlanmıştır.
Kumaş Kanalda Hava Dağıtım Tipleri
Kumaş hava kanalında dağıtım tek bir yöntemle yapılmaz. Projeye göre dört ana tip birlikte veya ayrı kullanılır:
- Mikro gözenekli (geçirgen) yüzey: Hava kumaşın tamamından çok düşük hızda sızar. Esintisiz dağıtım gerektiren temiz oda ve hassas alanlarda tercih edilir.
- Lazer kesim delik (perforasyon): Belirli saat pozisyonlarına açılan sıra sıra delikler. En yaygın endüstriyel çözümdür.
- Nozul: Uzak mesafeye yönlendirilmiş atış gerektiğinde kullanılır; yüksek tavanlarda etkilidir.
- Küre başlığı: Kanalın ucuna takılan küresel dağıtım elemanı. Tek noktadan 40.000 m³/h'ye kadar debiyi 360° yönde yaymak için kullanılır; tek ölçüde (Ø1.200 × 990 mm) üretilir — bu rehberin ana konusu.
Erdinç Klima'nın endüstriyel evaporatif projelerinde tercih edilen çözüm, ünite debisinin tamamını hol içindeki tek bir küre başlığına götürmektir. Kanal boyunca perforasyon gerekmediği için imalat sadeleşir, montaj kısalır ve dağıtım tek noktada kontrol edilir.
Küre Başlığı Nedir?
Küre başlığı, hava dağıtım kanalının ucuna monte edilen, küresel gövdesi üzerindeki yüzlerce kademeli delikle havayı aşağı ve yanlara doğru 360° yayan bir dağıtım elemanıdır. Evaporatif soğutma, endüstriyel havalandırma ve genel konfor uygulamalarında, tek noktadan yüksek debiyi geniş bir alana rahatsız etmeden indirmek için kullanılır.
Teknik olarak küre başlığı bir yüksek indüksiyonlu difüzördür. Kanal içindeki hava, küre gövdesine ulaştığında yüzeydeki delik deseninden çok sayıda küçük jet hâlinde çıkar. Bu jetler kendi çevrelerindeki durgun ortam havasını sürükler (indüksiyon etkisi) ve birkaç metre içinde geniş, yumuşak bir hava perdesine dönüşür. Sonuç, tek bir büyük ve sert üfleme yerine geniş alana yayılmış dengeli bir hava hareketidir.

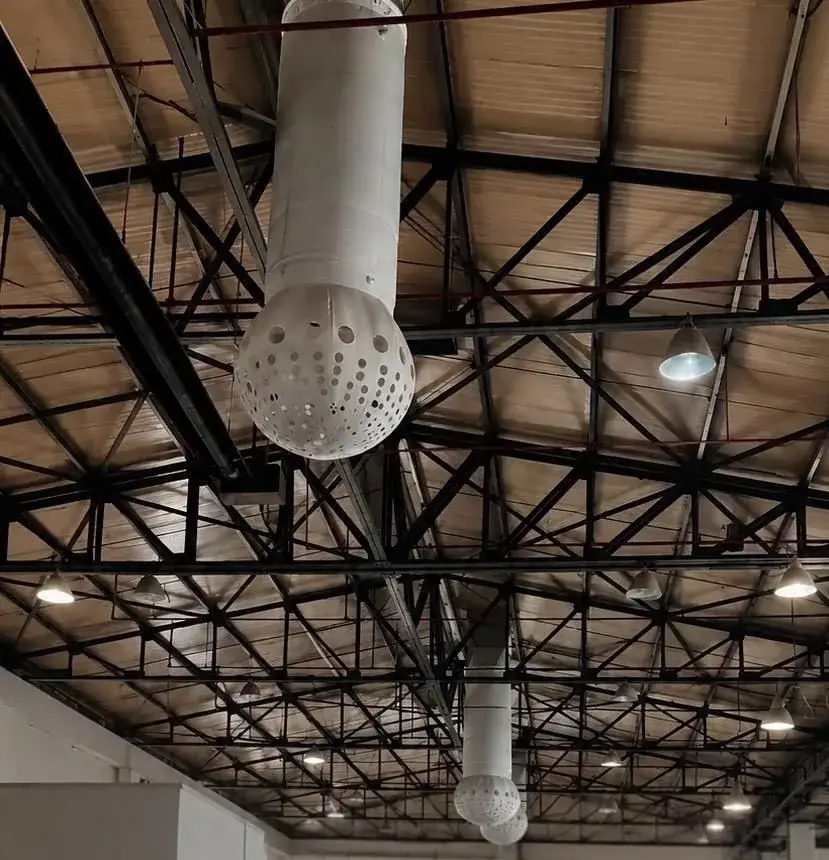

Küre başlıkları çoğunlukla tekstil (kumaş) hava dağıtım sistemlerinin bir parçası olarak üretilir. Kanalın kendisi de tekstil olabilir; galvaniz spiral kanalın ucuna adaptör bileziğiyle bağlanan tekstil küre çözümleri de yaygındır. Erdinç Klima olarak FES Klima evaporatif cihazlarıyla birlikte projelendirdiğimiz küre başlıklarında gövde tekstil, askı ve germe elemanları ise korozyona dayanıklı paslanmaz malzemeden seçilir.
Temel Terimler
| Terim | Açıklama | Birim |
|---|---|---|
| Küre başlığı | Kanal ucundaki küresel, delikli hava dağıtım elemanı | — |
| İndüksiyon | Delikten çıkan jetin çevresindeki ortam havasını sürükleyip karıştırması | Oran (kat) |
| Serbest alan oranı | Delik toplam alanının küre yüzey alanına oranı | % |
| Saat pozisyonu | Delik deseninin kanal kesitindeki açısal konumu (12 = tavan, 6 = zemin yönü) | Saat |
| Atış mesafesi | Hava hızının belirlenen sınır değere (örn. 0,5 m/s) düştüğü mesafe | m |
| Bileşke hız | Çalışma bölgesinde (yerden ~1,5 m) ölçülen hava hızı | m/s |
Tabloyu yatay kaydırarak tüm sütunları görebilirsiniz.
Evaporatif Soğutmada Hava Dağıtımı Neden Kritiktir?
Evaporatif soğutma, mekanik klimalardan farklı olarak %100 taze havayla ve sürekli debiyle çalışır. Serinlik hissi hem hava sıcaklığındaki düşüşten hem de vücut üzerindeki hava hareketinden gelir. Dağıtım yetersizse üretilen serin hava tavan seviyesinde kalır ve çalışma bölgesine hiç ulaşmaz.
Evaporatif cihaz, dış havayı ıslak pad üzerinden geçirerek adiyabatik olarak soğutur. Pad verimliliği tipik olarak %70–90 aralığındadır; kuru ve sıcak günlerde çıkış havası kuru termometre sıcaklığını 6–12 °C aşağı çeker. Ancak bu kazanç, hava üretim hattına inmediği sürece kâğıt üzerinde kalır.
İkinci ve çoğu zaman daha büyük katkı hava hareketidir. Çalışan üzerinden geçen 1,0 m/s civarındaki hava akımı, terin buharlaşmasını hızlandırarak 2–3 °C'lik ek bir hissedilen sıcaklık düşüşü sağlar. Bu nedenle evaporatif projelerinde hedef yalnızca "kaç derece düştü" değil, "hangi noktada kaç m/s hava var" sorusudur.
Üçüncü faktör hava değişim sayısıdır. Endüstriyel evaporatif uygulamalarında tipik hedef saatte 20–40 hava değişimi (ACH) aralığındadır; yüksek ısı yüklü dökümhane ve pres hatlarında bu değer daha yukarı çekilir. Yüksek debiyi menfezle dağıtmaya çalışmak ya gürültüye ya da noktasal sert üflemeye yol açar — küre başlığı tam bu noktada devreye girer.
Evaporatif sistemlerde egzoz dengesi ihmal edilirse hiçbir dağıtım elemanı beklenen sonucu vermez. Basılan havanın en az %80'i (ideali %100'ü) çatı egzoz fanları veya havalandırma kapaklarıyla tahliye edilmelidir. Aksi hâlde tesiste basınç birikir, hava kanalın ucundan çıkmakta zorlanır.
Küre Başlığı Nasıl Çalışır?
Küre başlığı, kanal içindeki statik basıncı çok sayıda küçük jete dönüştürür. Delik çapları üstten alta doğru kademeli olarak küçülür ve sıklaşır; böylece hem küre çeperinde hem de alt kutup bölgesinde eşit çıkış sağlanır. Jetler ortam havasını sürükleyerek geniş ve yumuşak bir akış oluşturur.
Sürecin adımları şu şekilde işler:
- Cihaz çıkışı. Evaporatif ünite, pad üzerinden geçirdiği serin havayı fan çıkışındaki adaptör üzerinden ana kanala basar.
- Kanal içi basınç dengelenmesi. Kanal, statik basıncı boyunca korumak üzere boyutlandırılır. Tekstil hava kanalları sac kanallara göre daha yüksek hızlarda çalışır; endüstriyel evaporatif hatlarda tipik kanal hızı 10–18 m/s, kanal ucundaki statik basınç ise 100–300 Pa aralığındadır.
- Küre gövdesine geçiş. Hava, kanal çapından küre çapına genişleyerek yavaşlar. Bu genişleme, dinamik basıncın bir kısmını statik basınca çevirir ve tüm delik yüzeyine eşit besleme sağlar.
- Delik deseninden çıkış. Küre yüzeyindeki delikler, gövdenin üst kısmında büyük ve seyrek, alt kutba doğru küçük ve sık olacak şekilde dizilir. Tipik delik çıkış hızı 6–14 m/s bandındadır.
- İndüksiyon ve karışım. Yüksek hızlı küçük jetler, çevrelerindeki durgun havayı sürükler. 2–4 m aşağıda akış birleşir; çalışma bölgesinde hedeflenen bileşke hız 0,8–1,8 m/s'ye iner.
Bu kademeli delik mantığı küre başlığının en kritik tasarım detayıdır. Tüm delikler aynı çapta olsaydı, kanala en yakın bölgedeki delikler daha yüksek basınçla beslenir, alt kutup ise zayıf kalırdı. Kademeli desen bu dengesizliği tasarım aşamasında ortadan kaldırır.

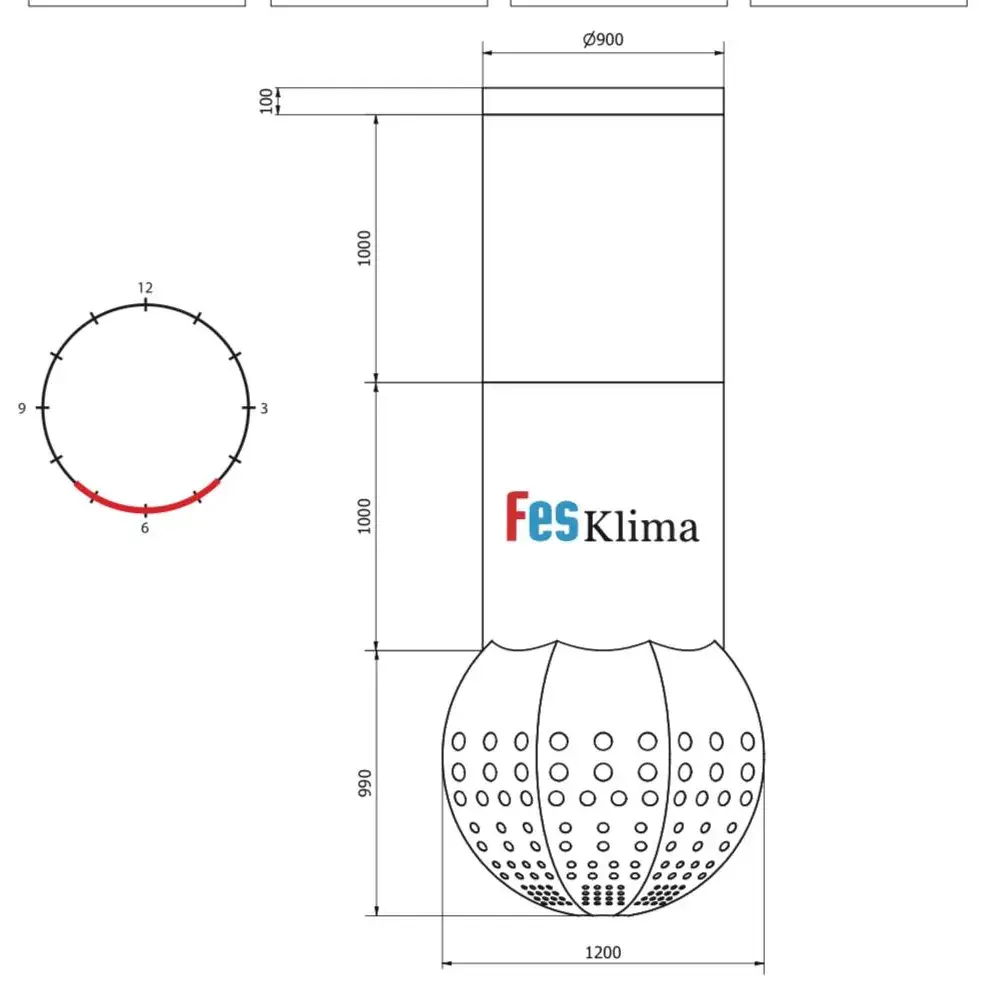

Teknik Anatomi: Ölçüler ve Bölümler
Tipik bir endüstriyel küre başlığı dört bölümden oluşur: kanala bağlantı bileziği, akış düzenleme gövdesi, basınç dengeleme gövdesi ve delikli küre bölümü. Ø900 mm kanala uyumlu standart bir konfigürasyonda toplam boy yaklaşık 3.090 mm, küre çapı ise Ø1200 mm'dir.
Aşağıdaki tablo, Ø900 mm branşman için hazırlanmış tipik bir küre başlığı imalat föyünün ölçülerini ve her bölümün işlevini özetler. Küre başlığı katalog serisi değil, tek ölçüde üretilen bir üründür; bu ölçüler tüm projelerde aynıdır. Kanal çapı da sabittir (Ø900); 25.000–40.000 m³/h aralığındaki ünitelerin tamamı bu tek hat ve tek başlıkla dağıtılır.
| Bölüm | Ölçü | İşlev |
|---|---|---|
| Bağlantı bileziği | Ø900 × 100 mm | Spiral kanala kelepçe veya fermuar ile mekanik bağlantı; sızdırmazlık |
| Üst gövde | Ø900 × 1.000 mm | Kanal çıkışındaki türbülansı sönümleyerek akışı düzenler |
| Alt gövde | Ø900 × 1.000 mm | Küre girişine eşit statik basınç sağlar; montaj yüksekliğine göre uzatılabilir |
| Küre bölümü | Ø1.200 × 990 mm | Kademeli delik deseniyle 360° dağıtım yapar |
| Toplam boy | ≈ 3.090 mm | 100 + 1.000 + 1.000 + 990 mm |
Ölçüler tipik Ø900 mm konfigürasyona aittir; her proje için debi ve tavan yüksekliğine göre yeniden hesaplanır.
Neden Küre Çapı Kanal Çapından Büyük?
Çizimde küre çapı (Ø1.200 mm) kanal çapından (Ø900 mm) yaklaşık %33 daha geniştir. Bu bilinçli bir tasarım tercihidir. Kesit alanı Ø900'de 0,64 m² iken Ø1.200'de 1,13 m²'ye çıkar; hava küreye girdiğinde yavaşlar ve dinamik basıncın bir bölümü statik basınca dönüşür.
Statik basıncın artması, kürenin tüm yüzeyindeki deliklerin eşit beslenmesini sağlar. Kanal çapıyla aynı çapta bir küre kullanılsaydı, hava alt kutba çarpıp yanlara savrulur ve dağıtım tek yönde bozulurdu. Ayrıca geniş yüzey, aynı debiyi daha düşük delik hızıyla geçirmeye izin vererek ses seviyesini düşürür.
Küre Başlığı mı, Klasik Menfez mi?
Küre başlığı yüksek tavanlı, geniş açıklıklı endüstriyel hacimlerde 360° dağıtım ve düşük ölü bölge sağlar. Kare menfez düşük tavanlı ve bölmeli alanlarda, jet difüzör ise uzak mesafeye tek yönlü atış gereken durumlarda avantajlıdır. Evaporatif uygulamalarda küre başlığı çoğu senaryoda öne çıkar.
| Kriter | Küre başlığı | Kare/dikdörtgen menfez | Jet difüzör |
|---|---|---|---|
| Dağıtım yönü | 360° radyal + aşağı | Tek yön, sınırlı koni | Tek yön, dar ve uzun atış |
| Ölü bölge riski | Düşük | Yüksek | Orta |
| Uygun montaj yüksekliği | 6–12 m | 3–6 m | 8–20 m |
| Çalışma bölgesi konforu | Yumuşak, dengeli akış | Altında sert üfleme | Hedef bölgede yüksek hız |
| Yoğuşma / damlama | Tekstil yüzey nemi emer, damlatmaz | Metal yüzeyde yoğuşma riski | Metal yüzeyde yoğuşma riski |
| Birim ağırlık | Hafif (tekstil gövde) | Orta (galvaniz/alüminyum) | Orta–ağır |
| Temizlik | Sökülüp yıkanabilir | Yerinde temizlik | Yerinde temizlik |
| Sonradan değişiklik | Delik deseni yeniden dikilebilir | Kanat açısı sınırlı ayar | Nozul açısı ayarlanır |
| Tipik ses seviyesi | Düşük–orta | Orta | Orta–yüksek |
Karşılaştırma endüstriyel evaporatif soğutma senaryosu esas alınarak hazırlanmıştır.
Karar verirken tek başına eleman tipine değil, hacmin geometrisine bakmak gerekir. Kolon aralığı geniş, tavan yüksekliği 8 metrenin üzerinde ve makine yerleşimi sık değişen bir üretim holünde küre başlığı hem konfor hem esneklik açısından öne geçer. Buna karşılık bölmeli, alçak tavanlı ofis-üretim karma alanlarda klasik menfez daha uygun olabilir.
Boyutlandırma: Debi, Hız ve Montaj Yüksekliği
Küre başlığı boyutlandırması üç girdiye dayanır: ünitenin bastığı debi (m³/h), montaj yüksekliği (m) ve çalışma bölgesinde hedeflenen bileşke hız (m/s). Küre başlığı tek ölçüde üretilir (Ø1.200 × 990 mm küre, Ø900 bağlantı bileziği) ve 25.000–40.000 m³/h aralığındaki bir üniteyi tek başına karşılar. Kanal çapı da sabittir: başlığın bileziğiyle aynı ölçüde, Ø900. Ünite çıkışından başlığa tek hat gider; branşman, kademeli daraltma (taper) ve çoklu askı hattı gerekmez.
Sistem iki sabit üzerine kuruludur: kanal Ø900, küre başlığı Ø1.200 × 990 mm. Projeden projeye değişen tek şey ünitenin bastığı debidir. Bu sadelik hem tasarımı hem tedariki hem de sahadaki montajı belirgin biçimde hızlandırır.
Tek Başlıkla Tam Debi: Ünite Bazında Konfigürasyon
Erdinç Klima'nın endüstriyel projelerde kullandığı merkezi evaporatif üniteler 25.000–40.000 m³/h aralığındadır ve bu debinin tamamı tek küre başlığıyla dağıtılır. Tasarımda değişen tek şey ana kanal çapıdır; başlık her projede aynıdır.
| Ünite debisi | Kanal çapı | Ø900 kanalda hız | Ø1.200 küre kesitinde hız | Küre başlığı |
|---|---|---|---|---|
| 25.000 m³/h | Ø900 | 10,9 m/s | 6,1 m/s | 1 adet |
| 30.000 m³/h | Ø900 | 13,1 m/s | 7,4 m/s | 1 adet |
| 35.000 m³/h | Ø900 | 15,3 m/s | 8,6 m/s | 1 adet |
| 40.000 m³/h | Ø900 | 17,5 m/s | 9,8 m/s | 1 adet |
Tekstil hava kanalları, sac kanallara göre daha yüksek hızlarda çalışacak şekilde tasarlanır; kaçak sorunu olmadığı ve kumaş yüzey sesi sönümlediği için 10–18 m/s bandı normaldir.
Tek Başlığın Sağladığı Fark
Aynı debiyi çok sayıda menfeze veya birden fazla dağıtım noktasına bölen çözümlere kıyasla tek başlıklı kurgu, sahada dört somut kazanç üretir:
- Kanal işçiliği düşer. Branşman, kademeli daraltma (taper), T ayrımı ve ek flanş yoktur; ünite çıkışından tek hatla başlığa gidilir.
- Askı hattı tektir. Çatı makasına tek güzergâh çekilir; statik yük ve montaj süresi belirgin biçimde azalır.
- Devreye alma kısalır. Dengelenecek çoklu kol olmadığı için basınç dağılımı baştan dengelidir; ayar tek noktada yapılır.
- Bakım tek noktada toplanır. Sökme, yıkama ve tekrar montaj tek başlık için yapılır; periyodik bakım maliyeti düşer.
Ø900 bilezikten Ø1.200 küre kesitine geçişte kesit alanı 0,64 m²'den 1,13 m²'ye çıkar — yaklaşık 1,78 kat. Bu genişleme hava hızını %44 düşürür ve dinamik basıncın bir bölümünü statik basınca çevirir. 40.000 m³/h'de bile küre içindeki hız 9,8 m/s'de kalır; tüm delik yüzeyinin eşit beslenmesini sağlayan mekanizma budur.
Ürün Künyesi
Küre başlığı katalog serisi değildir; tek bir ölçüde üretilir ve her projede aynı ürün kullanılır. Bu, hem tedarik hem yedek parça hem de servis açısından sadeleştirici bir tercihtir.
| Parametre | Değer |
|---|---|
| Küre ölçüsü | Ø1.200 × 990 mm |
| Bağlantı bileziği | Ø900 × 100 mm |
| Toplam boy | ≈ 3.090 mm (gövde uzatılabilir) |
| Kapsadığı ünite aralığı | 25.000 – 40.000 m³/h (tek başlık) |
| Kanal çapı (sabit) | Ø900 |
| Ø900 kanalda hız | 10,9 – 17,5 m/s |
| Ø1.200 küre kesitinde hız | 6,1 – 9,8 m/s |
| Montaj yüksekliği | 6 – 12 m |
| Çalışma bölgesi hedef hızı | 0,8 – 1,8 m/s |
Delik deseni ve saat pozisyonu proje bazında belirlenir; ölçüler sabittir.
Gerekli Debi Nasıl Bulunur?
Ünite debisi, hacim ve hedef hava değişim sayısından türetilir:
Gerekli debi (m³/h) = Alan (m²) × Etkin yükseklik (m) × ACH
Buradaki en kritik ayrıntı etkin yükseklik kavramıdır. Hesap tavan yüksekliğiyle değil, çalışma bölgesinin yüksekliğiyle (tipik 3–5 m) yapılır. 9 metrelik bir çatı altındaki hava hacminin tamamını saatte 20 kez değiştirmeye çalışmak, gereğinden çok büyük bir ünite seçilmesine yol açar; oysa serinletilmesi gereken bölge zeminden birkaç metre yukarısıdır.
Örnek Hesap
380 m² açık plan bir üretim holünde, çalışma bölgesi etkin yüksekliği 4 m ve hedef 20 ACH alındığında gerekli debi 380 × 4 × 20 = 30.400 m³/h çıkar. Bu ihtiyaç 30.000 m³/h'lik bir evaporatif üniteyle karşılanır.
Ünite çıkışından Ø900 kanal, hol içinde konumlandırılan tek küre başlığına kadar tek hat olarak götürülür. Kanalda hız 13,1 m/s, Ø1.200 küre kesitinde ise 7,4 m/s olur. Başlık, serinletilmesi hedeflenen bölgenin geometrik merkezine 8 m kotta konumlandırılır — kolay montaj için duvara veya kolona yakın bir noktaya değil.
Havanın kanalda "ölmemesi" için branşman çıkışlarında kademeli daraltma (taper) uygulanmalıdır. Kanal çapı son branşmana doğru küçültülmezse hız düşer, statik basınç dengesizleşir ve uçtaki küre başlıkları zayıf üfler. Kanal tarafındaki bu tasarım kriterlerini havalandırma kanalları sayfamızda ayrıntılı ele alıyoruz.
Saat Pozisyonu ve Delik Deseni
Saat pozisyonu, delik veya nozul deseninin kanal kesitindeki açısal konumunu tanımlayan standart bir gösterim biçimidir. Kesit bir saat kadranı gibi düşünülür: 12 tavan yönünü, 6 zemin yönünü, 3 ve 9 ise yanları gösterir. İmalat föyünde delik bölgesi bu kadran üzerinde işaretlenir.
Teknik çizimde küre başlığının yanında yer alan kadran şeması tam olarak bu amaca hizmet eder. Kırmızı yayla işaretlenen 5–7 arası bölge, hava çıkışının ağırlıklı olarak zemine yönlendirileceğini ifade eder. Kanal üzerinde ilerleyen bölümlerde ise desen 4–8 arasına genişletilerek yanlara doğru yayılım artırılabilir.
Saat pozisyonu kararı, tesisin yerleşimine göre verilir:
- 6 yönü (dar bölge): Doğrudan altındaki çalışma istasyonuna hava indirilmesi gereken durumlar — pres hattı, kaynak istasyonu, dokuma tezgâhı.
- 4–8 yönü (geniş bölge): Geniş ve açık üretim salonlarında dengeli yayılım; en yaygın tercih.
- 3 ve 9 yönü (çift yan): Koridor tipi dar ve uzun hacimlerde, iki tarafa simetrik üfleme.
- Asimetrik desen: Kanalın bir tarafında duvar, diğer tarafında çalışma alanı varsa delikler yalnızca çalışma alanı yönüne açılır — duvara hava basılmaz.
Saat pozisyonu bir kez seçilip unutulan bir parametre değildir. Makine yerleşimi değiştiğinde tekstil gövdeli küre başlıklarında delik deseni yeniden dikilerek revize edilebilir. Bu esneklik, metal difüzörlerde bulunmayan önemli bir avantajdır.
Malzeme, Hijyen ve Bakım
Küre başlığı gövdesi genellikle yıkanabilir teknik tekstilden, askı ve germe elemanları ise korozyona dayanıklı paslanmaz malzemeden üretilir. Temiz ortamlarda 18–24 ayda bir, tozlu üretim alanlarında 6–12 ayda bir sökülüp yıkanması önerilir.
Tekstil gövdenin metal difüzörlere göre üç somut avantajı vardır. Birincisi yoğuşma davranışıdır: nemli havayla çalışan evaporatif sistemlerde metal yüzeylerde damlama görülebilirken, tekstil yüzey nemi geçici olarak tutar ve tavandan damlama riskini azaltır. İkincisi ağırlıktır — çatı makasına binen yük belirgin biçimde düşer. Üçüncüsü ise sökülebilirliktir.
Bakım süreci basittir: fermuar veya kelepçe açılır, gövde indirilir, 40 °C'de uygun deterjanla yıkanır, gölgede kurutulur ve yeniden monte edilir. Bir küre başlığının sökme–yıkama–takma döngüsü tipik olarak yarım iş günü içinde tamamlanır. Gıda ve ilaç gibi hijyen odaklı tesislerde bu döngü periyodik temizlik planına dâhil edilmelidir.
Bakım Periyodu Tablosu
| Ortam | Yıkama periyodu | Gözle kontrol |
|---|---|---|
| Ofis / montaj (temiz) | 18 – 24 ay | Sezon başı |
| Genel üretim holü | 12 – 18 ay | Sezon başı + orta |
| Tekstil / dokuma (lifli toz) | 6 – 12 ay | 3 ayda bir |
| Döküm / taşlama (partikül yoğun) | 6 ay | Aylık |
| Gıda / hijyen alanı | Hijyen planına göre | Plan gereği |
Periyotlar ön öngörüdür; filtre kirlenme hızı ve ortam toz yüküne göre tesis bazında güncellenir.
FES Klima küre başlıklı dağıtım sistemlerinde 10 yıl sistem garantisi sunulur. Garanti kapsamı, periyodik bakımın uygun aralıklarla yapılmasına bağlıdır — bu nedenle bakım planı devreye alma sırasında birlikte oluşturulur.
Montaj ve Demontaj Nasıl Yapılır?
Küre başlığı montajı beş adımda tamamlanır: askı hattının kurulması, gövdenin kanala bağlanması, saat pozisyonunun hizalanması, gerginlik ayarı ve devreye alma ölçümü. Tekstil gövde hafif olduğu için montaj genellikle çatı makasına çekilen çelik halat üzerinden yapılır.
- Askı hattının kurulması. Çatı makasına veya mevcut taşıyıcıya paslanmaz halat/ray hattı çekilir. Hat, kanal ve başlık ağırlığının yanı sıra bakım sırasındaki indirme yükünü de karşılayacak şekilde seçilir.
- Gövdenin kanala bağlanması. Ø900 mm bağlantı bileziği, spiral kanalın ucuna kelepçe veya fermuarlı adaptörle sabitlenir. Bağlantı noktasında hava kaçağı olmaması için sızdırmazlık kontrol edilir.
- Saat pozisyonunun hizalanması. İmalat föyündeki kadran işareti (örneğin 6 yönü) sahadaki referans noktasına göre döndürülerek hizalanır. Yanlış hizalama, havanın çalışma alanı yerine duvara veya makine gövdesine basılmasına yol açar.
- Gerginlik ayarı. Sistem çalıştırılır, gövde basınçla şişer ve askı noktalarından gerginlik ayarı yapılır. Gövdede sarkma veya kırışma kalmamalıdır — kırışıklık, delik deseninin yönünü bozar.
- Devreye alma ölçümü. Çalışma bölgesinde (yerden ~1,5 m) birkaç noktada hava hızı ölçülür. Hedef bileşke hız 0,8–1,8 m/s bandında değilse ünite debisi, delik deseni veya başlığın konumu revize edilir.
Demontaj aynı adımların tersidir ve tipik olarak 30–45 dakika sürer. Sezon sonunda başlıkların sökülüp depolanması, tozlu ortamlarda gövde ömrünü belirgin biçimde uzatır.

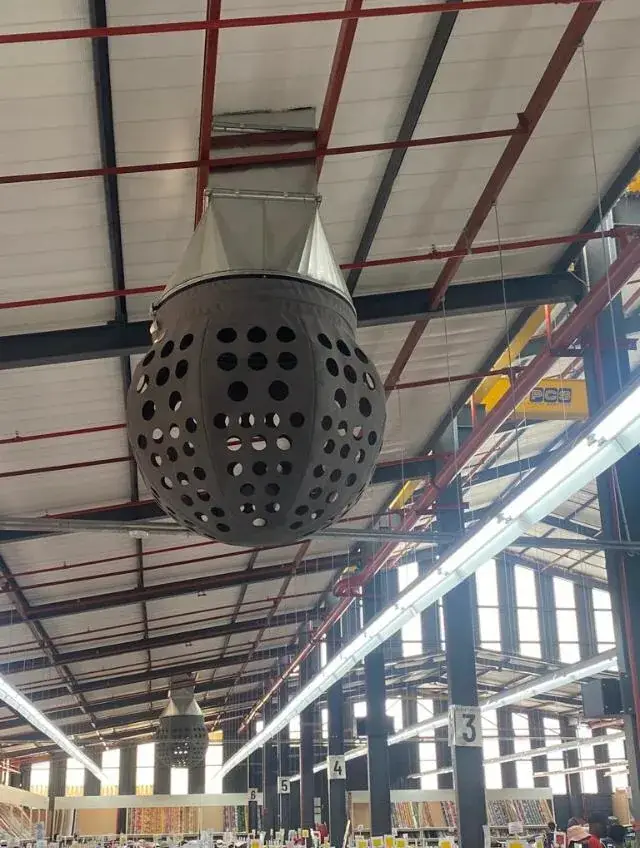

Hangi Sektörlerde Kullanılır?
Küre başlıkları, tavan yüksekliği 6 metrenin üzerinde olan ve yüksek debili taze hava gereksinimi bulunan tüm endüstriyel hacimlerde kullanılır. Tekstil, otomotiv yan sanayi, plastik enjeksiyon, döküm, gıda üretimi ve lojistik depoları en yaygın uygulama alanlarıdır.
Tezgâh ısısı ve lifli toz yükü yüksektir. Küre başlığı, tozu havalandırırken çalışanı serinletir; toz yüküne bağlı olarak 6–12 ayda bir yıkanır.
Pres, kaynak ve montaj hatlarında noktasal ısı kaynakları vardır. Saat pozisyonu istasyon bazında ayarlanarak hedefli soğutma sağlanır.
Makine çevresindeki ısı yükü ortalamanın üzerindedir. Yüksek hava değişimi ve dengeli dağıtım birlikte gerekir.
Radyant ısı çok yüksektir. Hava hareketi hissedilen sıcaklığı düşürmede en etkili araçtır; başlık aralıkları sıklaştırılır.
Hijyen öncelikli alanlarda yıkanabilir gövde avantaj sağlar. Temizlik periyodu hijyen planına entegre edilir.
Yüksek raflı depolarda tavan altında sıcak hava tabakası birikir. Küre başlığı bu tabakayı karıştırarak sıcaklık farkını azaltır.
Bu uygulamaların ortak paydası şudur: hacim büyük, tavan yüksek, ısı kaynakları dağınık ve çalışan sayısı fazla. Tamamlanmış saha uygulamalarımızı referanslarımız sayfasında inceleyebilirsiniz.
Seçimde En Sık Yapılan 6 Hata
Küre başlığı projelerinde karşılaşılan sorunların çoğu üründen değil, tasarım ve devreye alma aşamasındaki eksiklerden kaynaklanır. En kritik altı hata: egzoz dengesinin kurulmaması, kanal taperinin atlanması, saat pozisyonunun hizalanmaması, montaj yüksekliğinin göz ardı edilmesi, bakım planının olmaması ve ölçüm yapılmadan teslim.
- Egzoz dengesinin kurulmaması. Basılan havanın en az %80'i tahliye edilmelidir. Egzoz yetersizse tesiste basınç birikir, kürelerden çıkan debi hedefin altında kalır. Çatı egzoz fanı veya havalandırma kapağı kapasitesi proje başında hesaplanmalıdır.
- Kanalda kademeli daraltma yapılmaması. Sabit çaplı uzun kanalda son branşmanlara doğru hız düşer, statik basınç dengesizleşir. Uçtaki küre başlıkları zayıf üfler ve "cihaz yetersiz" yanılgısı oluşur.
- Saat pozisyonunun sahada hizalanmaması. Doğru üretilmiş bir küre başlığı yanlış yönde monte edilirse hava duvara veya makine gövdesine basılır. Montaj sırasında kadran işareti mutlaka referans alınmalıdır.
- Başlığın kolay montaj noktasına konumlandırılması. Tek başlıklı kurguda konum, sistemin en belirleyici kararıdır. Askı kolaylığı için duvara veya kolona yakın asılan bir başlık, 360°'lik yayılımının yarısını boşa harcar. Başlık, serinletilecek bölgenin geometrik merkezine konumlandırılmalıdır.
- Bakım planının oluşturulmaması. Tozlu ortamda tıkanan delikler basınç kaybını artırır ve dağıtımı bozar. Bakım periyodu devreye alma sırasında yazılı olarak belirlenmelidir.
- Devreye almada ölçüm yapılmaması. "Hava geliyor" gözlemi yeterli değildir. Çalışma bölgesinde birkaç noktada anemometre ile hız ölçümü yapılmalı, sonuçlar teslim dosyasına kaydedilmelidir.
Erdinç Klima Farkı
Erdinç Klima, 2004'ten bu yana endüstriyel soğutma ve havalandırma çözümleri üretiyor. Evaporatif soğutmada 465'in üzerinde kurulum, toplamda 800'ü aşkın tamamlanmış proje ve 25'in üzerinde aktif tesiste süregelen bakım deneyimi bulunuyor.
Küre başlıklı dağıtım sistemlerinde farkımız, cihazı ve dağıtımı ayrı iki iş olarak görmememizdir. Evaporatif ünite seçimi, kanal güzergâhı, başlığın hol içindeki konumu, saat pozisyonu ve egzoz dengesi tek bir hesap zincirinin halkalarıdır. Bu zincirin herhangi bir halkası eksik kurulduğunda sonuç sahada hissedilir.
MYK ve TSE 13905 belgeli teknik personelle montaj, devreye alma ve periyodik bakım tek elden yürütülür.
Devreye almada çalışma bölgesi hız ölçümleri yapılır ve teslim dosyasına işlenir; sözlü kabul yerine veriyle kabul.
Küre başlığı ölçüleri, delik deseni ve saat pozisyonu her tesis için ayrı hesaplanır; hazır katalog dayatması yoktur.
Cihaz, kanal, dağıtım elemanı ve egzoz dengesi tek sorumlulukta toplanır; sorumluluk sınırı tartışması yaşanmaz.
Dokuma Salonu — Marmara Bölgesi
Tavan yüksekliği 9 m, yaklaşık 380 m² açık plan dokuma salonu. Çalışma bölgesi etkin yüksekliği 4 m ve hedef 20 ACH ile gerekli debi 30.400 m³/h hesaplanıyor; 30.000 m³/h'lik merkezi evaporatif ünite seçiliyor. Ø900 kanal tek hat olarak salonun ortasına kadar götürülüyor ve ucunda tek adet standart Ø1.200 mm küre başlığı yer alıyor. Kanalda hız 13,1 m/s. Branşman, taper ve T ayrımı bulunmadığı için kanal imalatı ve montajı tek güzergâhta tamamlanıyor.
Başlık 8 m montaj kotunda, tezgâh koridorlarının geometrik merkezine konumlandırılıyor. Delik deseni 4–8 saat pozisyonuna açılarak tezgâh koridorlarına yönlendiriliyor. Devreye almada çalışma bölgesinde ölçülen hedef bileşke hız bandı 0,9–1,5 m/s. Egzoz tarafında basılan debinin tamamını karşılayacak çatı fanı kapasitesi planlanıyor.
Tesisiniz İçin Kaç Küre Başlığı Gerekiyor?
Tavan yüksekliği, hol alanı ve mevcut cihaz debinizi paylaşın; kanal çapı, başlık konumu ve saat pozisyonu önerisini içeren ön tasarımı hazırlayalım.
2004'ten beri endüstriyel soğutma · 465+ evaporatif kurulum · Telefon ve WhatsApp danışmanlığı ücretsizdir
Sık Sorulan Sorular
Kumaş (tekstil) hava kanalı ile galvaniz sac kanal arasındaki fark nedir?
Kumaş hava kanalı, havayı taşıma ve dağıtma işlevini tek bileşende birleştirir; galvaniz sac kanalda ise ayrıca menfez veya difüzör gerekir. Tekstil kanal belirgin biçimde daha hafiftir ve çatı makasına ek statik yük bindirmez. Mikro geçirgen yüzeyi sayesinde soğuk hava taşırken dış yüzeyde damlama riski azalır, çoğu uygulamada ayrı izolasyon gerekmez. Ayrıca sökülüp yıkanabildiği için hijyen odaklı tesislerde temizlik planına kolayca dâhil edilir.
Küre başlığı nedir ve ne işe yarar?
Küre başlığı, hava dağıtım kanalının ucuna monte edilen ve küresel gövdesi üzerindeki kademeli delik deseniyle havayı 360° yönde yayan bir dağıtım elemanıdır. Evaporatif soğutmada üretilen serin havanın tek noktadan sert biçimde üflenmesini önler; bunun yerine geniş bir alana yumuşak ve dengeli bir hava hareketi sağlar. Yüksek tavanlı üretim hollerinde ölü bölgeleri ortadan kaldırdığı için tercih edilir.
Küre başlığı hangi kanal çaplarına takılabilir?
Küre başlığı tek ölçüde üretilir ve Ø900 bağlantı bileziğine sahiptir; kanal da bu ölçüde, yani Ø900 seçilir. 25.000–40.000 m³/h aralığındaki merkezi evaporatif ünitelerde ünite çıkışından başlığa tek Ø900 hat gider; branşman, kademeli daraltma veya redüksiyon gerekmez. Kanaldaki hız debiye göre 10,9 ile 17,5 m/s arasında değişir. Bağlantı, kelepçeli veya fermuarlı adaptör bileziğiyle yapılır.
Küre başlığı ile klasik menfez arasındaki fark nedir?
Klasik kare veya dikdörtgen menfez havayı tek yönde, sınırlı bir koni içinde üfler; menfezin tam altında sert üfleme, birkaç metre ötede ise hava hareketi olmayan ölü bölge oluşur. Küre başlığı ise havayı 360° radyal olarak dağıtır ve yüzlerce küçük jetle ortam havasını karıştırır. Ayrıca tekstil gövde yoğuşma damlamasını azaltır, ağırlığı düşüktür ve delik deseni sonradan revize edilebilir.
Küre başlığı kaç metre yükseklikten üfleyebilir?
Tipik endüstriyel uygulamalarda küre başlığı 6 ile 12 metre arasındaki montaj yüksekliklerinde kullanılır. Ürün tek ölçüde olduğu için yükseklik değişse de başlık aynıdır; ayarlanan parametreler ünite debisi, gövde uzunluğu ve delik deseninin saat pozisyonudur. Hedef, çalışma bölgesinde (yerden yaklaşık 1,5 m) 0,8–1,8 m/s bileşke hız elde etmektir. Bu değer devreye almada anemometre ile ölçülerek doğrulanır.
40.000 m³/h'lik bir ünite tek küre başlığıyla karşılanır mı?
Tek adet yeterlidir. 40.000 m³/h'lik bir ünitede Ø900 kanalda hız 17,5 m/s, Ø1.200 küre kesitinde ise 9,8 m/s olur. Küre kesitindeki genişleme, kesit alanını 1,78 kat artırarak hızı %44 düşürür; tüm delik yüzeyinin dengeli beslenmesini sağlayan mekanizma budur. Branşman, taper ve çoklu askı hattı gerekmediğinden kanal imalatı ve montaj süresi belirgin biçimde kısalır.
Küre başlığı ne sıklıkla temizlenmelidir?
Temizlik periyodu ortamın toz yüküne bağlıdır. Temiz montaj alanlarında 18–24 ay, genel üretim hollerinde 12–18 ay, tekstil ve dokuma gibi lifli toz üreten alanlarda 6–12 ay, döküm ve taşlama gibi partikül yoğun ortamlarda ise 6 ay önerilir. Tekstil gövde fermuar veya kelepçe açılarak indirilir, 40 °C'de uygun deterjanla yıkanır ve gölgede kurutulur. Tıkanan delikler basınç kaybını artırıp dağıtımı bozduğu için periyot ertelenmemelidir.
Küre başlığı sadece evaporatif soğutmada mı kullanılır?
Hayır. Küre başlığı yüksek debili her hava dağıtım uygulamasında kullanılabilir: genel endüstriyel havalandırma, taze hava besleme, klima santrali çıkışlı konfor uygulamaları ve depo havalandırması bunlar arasındadır. Evaporatif soğutmada özellikle öne çıkmasının nedeni, bu sistemlerin %100 taze havayla ve yüksek sürekli debiyle çalışmasıdır. Söz konusu debiyi klasik menfezle dağıtmak ya gürültüye ya da noktasal rahatsız edici üflemeye yol açar.
Küre başlığı gürültü yapar mı?
Doğru boyutlandırıldığında küre başlığı, aynı debiyi taşıyan klasik menfeze göre daha sessiz çalışır. Bunun nedeni geniş küre yüzeyinin havayı çok sayıda düşük hızlı jete bölmesidir. Ø900 kanaldan Ø1.200 küre kesitine geçişte kesit alanı 1,78 kat artar ve hız %44 düşer; 40.000 m³/h'de bile küre içindeki hız 9,8 m/s'de kalır. Tekstil kanalın kumaş yüzeyi de sesi sönümlediği için sistem, aynı debiyi taşıyan sac kanal ve metal menfez kombinasyonuna göre daha sessiz kalır.
Küre başlığı montajı ne kadar sürer, sonradan sökülebilir mi?
Askı hattı hazır olduğunda tek bir küre başlığının montajı ve hizalanması tipik olarak 1–2 saat sürer. Demontaj ise 30–45 dakikadır. Tekstil gövde hafif olduğu için ağır kaldırma ekipmanı gerekmez. Sistem tümüyle sökülebilir tasarlandığından bakım, yıkama ve sezon sonu depolama kolayca yapılabilir. Makine yerleşimi değiştiğinde delik deseni yeniden dikilerek saat pozisyonu revize edilebilir; bu esneklik metal difüzörlerde bulunmaz.
Evaporatif Soğutmanız Hedefine Ulaşsın
Cihaz seçimi, kanal güzergâhı, küre başlığı sayısı, saat pozisyonu ve egzoz dengesi tek bir hesap zinciridir. Tesisinizin verilerini paylaşın, bu zinciri baştan sona birlikte kuralım.
Erdinç Klima Endüstri Ürünleri San. Tic. Ltd. Şti. · Esatpaşa Mah., Binikli Sk., Alibey Apt. No: 2/A-B-C, 34704 Ataşehir / İstanbul
İlgili İçerikler
Kaynak ve referanslar: ASHRAE Handbook — Fundamentals, hava dağıtımı ve oda hava hareketi bölümleri (ashrae.org). Ölçüler, Ø900 mm kanal için hazırlanmış tipik imalat föyünden alınmıştır ve proje bazında değişir. Bu içerik genel bilgilendirme amaçlıdır; kesin boyutlandırma tesise özel hesapla yapılır.
