İnverter odası soğutma, güneş enerjisi santralinde (GES) inverterlerin ürettiği atık ısının kapalı odada birikip ortam sıcaklığını yükseltmesini engelleyen, gücü düşürmeyi (derating) ve geri dönüşü olmayan ekipman hasarını önleyen iklimlendirme tasarımıdır. Doğru tasarım, "tahmine" değil ısı yüküne dayalı kapasite hesabıyla yapılır. 100 kW'lık bir inverter %98 verimde bile ~2 kW ısı üretir; 490 kW'lık bir tesiste bu toplam ~11 kW'a, yani yaklaşık 3,1 ton soğutma ihtiyacına ulaşır.
Güneş enerjisi santrallerine (GES) yapılan yatırımların kalbi inverterlerdir; ancak bu cihazların sağlığını belirleyen en kritik koşullardan biri çoğu zaman göz ardı edilir: inverter odası soğutma. İnverter, panellerden gelen doğru akımı (DC) şebekeye uygun alternatif akıma (AC) çevirirken kaçınılmaz biçimde ısı üretir. Bu ısı kapalı bir odada tahliye edilemezse oda sıcaklığı dış hava sıcaklığının çok üzerine çıkar.
Sonuç, sahada sıkça karşılaşılan sessiz bir kayıptır: cihaz kendini korumak için gücünü düşürür (derating), üretim geliri eriyer ve uzun vadede inverter içindeki kapasitör gibi ısıya en duyarlı bileşenler hızla yıpranır. "Nasılsa bir klima var" yaklaşımı, yaz zirvesinde yetersiz kaldığında en pahalı seçenek hâline gelir.
Bu yazıda, gerçek bir 490 kW'lık GES vakası üzerinden inverterin neden ısındığını, derating'in üretimi nasıl etkilediğini, soğutma yükünün adım adım nasıl hesaplandığını ve tahmine değil hesaba dayalı doğru çözümün nasıl kurulduğunu somut rakamlarla ele alıyoruz.
- İnverter Odası Soğutma Nedir ve Neden Kritiktir?
- Sessiz Risk: İnverter Neden Isı Üretir?
- Derating Nedir? İnverter Gücünü Ne Zaman Düşürür?
- Vaka Çalışması: 490 kW GES, 5 İnverter, 11 kW Gizli Isı
- İnverter Odası Soğutma Yükü Nasıl Hesaplanır?
- Tahmin mi, Hesap mı? Yanlış Soğutmanın Bedeli
- İnverter Odası İçin İdeal Sıcaklık ve Nem Aralığı
- Hangi Soğutma Sistemi Uygundur?
- Erdinç Klima Farkı ve Sonuç
- Sık Sorulan Sorular
İnverter Odası Soğutma Nedir ve Neden Kritiktir?
İnverter odası soğutma, GES inverterlerinin çalışırken ürettiği atık ısının kapalı hacimde birikmesini engelleyerek ortam sıcaklığını cihazların tam güçte ve güvenli çalışacağı aralıkta tutan iklimlendirme tasarımıdır. Amaç ısıyı tahliye etmek değil, "kontrol etmektir" — her gün, yıllar boyunca.
Bir inverter ne kadar verimli olursa olsun, gücün bir kısmını ısıya dönüştürür. Açık alanda bu ısı doğal taşınımla dağılır; ancak inverterler bir konteyner, saha kabini veya teknik oda gibi kapalı bir hacme yerleştirildiğinde ürettikleri ısı o hacimde toplanır. Cihazın "hissettiği" sıcaklık artık dışarıdaki hava sıcaklığı değil, bu lokal ortam sıcaklığıdır.
Kritik olan nokta şudur: Sektörel kaynaklar, bir cihazın bulunduğu kapalı hacmin sıcaklığının dış hava sıcaklığından belirgin biçimde yüksek olabileceğini ve inverterin asıl bu lokal sıcaklığa maruz kaldığını vurgular. Dışarısı 35°C iken yetersiz havalandırılan bir odanın 50°C'yi aşması olağandışı değildir. Soğutma tasarımı işte bu farkı ortadan kaldırmak için vardır.
Sessiz Risk: İnverter Neden Isı Üretir?
İnverter, DC gücü AC'ye dönüştürürken güç elektroniğindeki (IGBT, kapasitör, transformatör) kayıplar nedeniyle ısı açığa çıkarır. %98 verimli bir cihaz bile giren gücün ~%2'sini ısıya çevirir. 100 kW'lık bir inverter için bu, sürekli ~2 kW ısı anlamına gelir.
%98 Verim Bile 2 kW Isı Demektir
Yüksek verim, "ısı yok" demek değildir. Örneğin yaygın bir ticari cihaz olan Huawei SUN2000-100KTL-M1, datasheet değerine göre yaklaşık %98,6 (380/400 V) maksimum verime sahiptir ve nominal 100 kW gücü 40°C ortam koşulunda verir. Geri kalan ~%1,4–2'lik pay ısıya dönüşür — yani tek bir 100 kW inverter tam yükte yaklaşık 1,4–2 kW'lık sürekli bir ısı kaynağıdır.
Bu cihazlar genellikle akıllı hava soğutmalı tasarıma sahiptir: fanlar ve soğutucu kanatlar ısıyı cihazdan alıp çevredeki havaya verir. Yani inverter kendi soğumasını çözse bile, o ısıyı bulunduğu odaya boşaltır. Odanın bu ısıyı dışarı atacak bir soğutma/havalandırma sistemi yoksa ısı birikir.

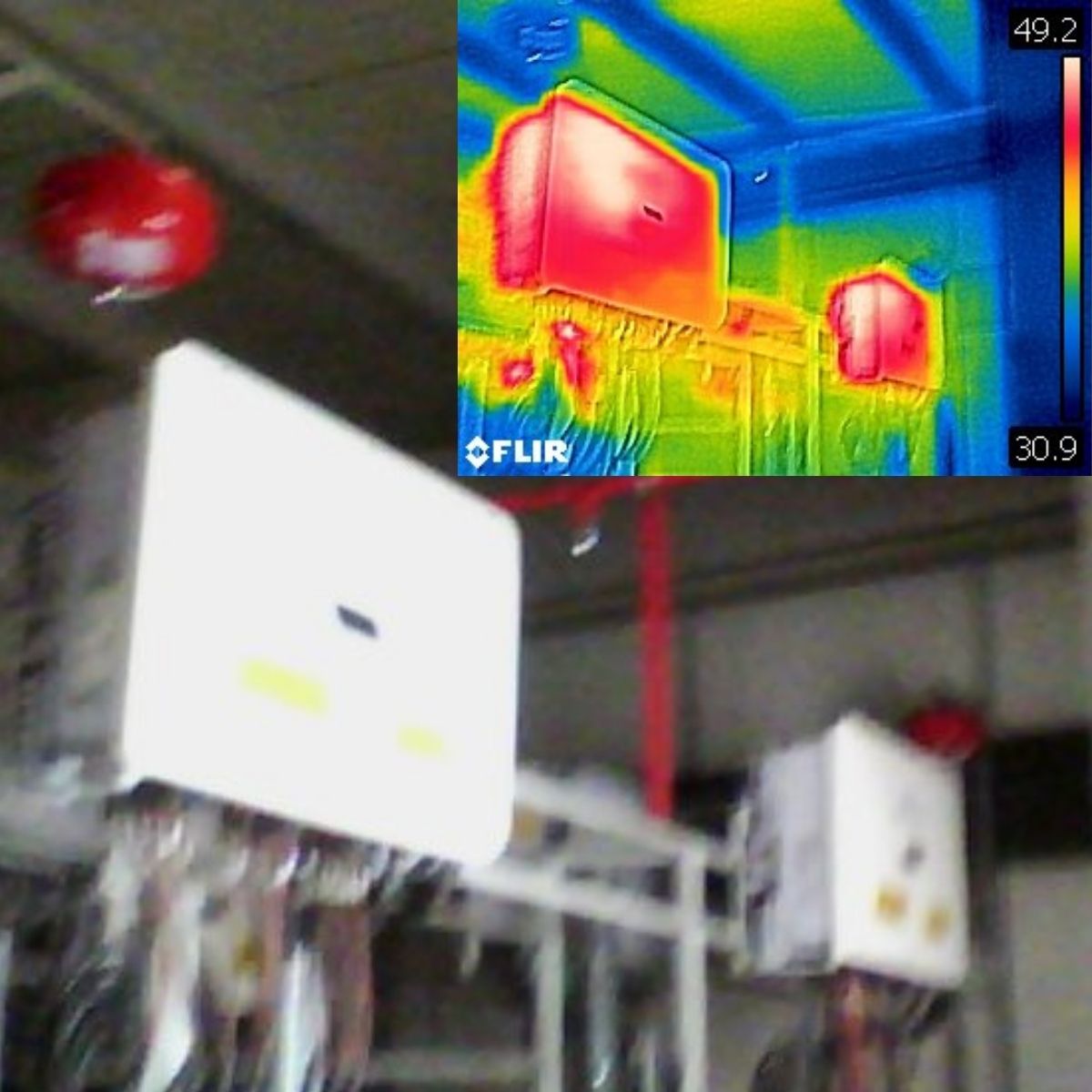

Kapalı Oda Etkisi: Lokal Sıcaklık Neden Dış Sıcaklıktan Yüksektir?
Birden fazla inverter aynı kapalı hacme yerleştirildiğinde ısı kaynakları toplanır. Buna çatı ve duvarlardan gelen güneş ısı kazancı, aydınlatma ve sınırlı hava sirkülasyonu eklendiğinde oda sıcaklığı hızla tırmanır. Bu, klasik bir geri besleme döngüsüdür: oda ısınır → inverter daha sıcak havayı emer → iç sıcaklığı artar → ya gücünü düşürür ya da daha hızlı yıpranır.
İşte bu yüzden soğutma kapasitesi, "dışarıda hava kaç derece" sorusuyla değil, "bu odada saatte ne kadar ısı üretiliyor ve bunun ne kadarını atmam gerekiyor" sorusuyla belirlenir.
Derating Nedir? İnverter Gücünü Ne Zaman Düşürür?
Derating, inverter iç sıcaklığı güvenli sınıra yaklaştığında cihazın kendini korumak için çıkış gücünü kademeli olarak düşürmesidir. Çoğu inverter, ortam sıcaklığı tipik olarak ~45–50°C'ye kadar tam güçte çalışır; bu eşiğin üzerinde üretim düşmeye başlar, aşırı durumda cihaz tamamen kapanabilir.
Her inverterin datasheet'inde bir derating eğrisi bulunur: maksimum çıkış gücünün ortam sıcaklığına göre nasıl değiştiğini gösterir. Tam güç korunan bir sıcaklık platosundan sonra çıkış doğrusal olarak azalır. Önemli olan, bu eğrinin oda içindeki gerçek sıcaklığa göre okunması gerektiğidir — sahanın dış hava raporuna göre değil.
Derating Üretim Gelirini Nasıl Etkiler?
Derating, tam da üretimin zirve yaptığı saatlerde — yani güneşin en güçlü, dış sıcaklığın en yüksek olduğu öğle saatlerinde — devreye girer. Bu, panelleriniz maksimum DC üretirken inverterin bunu AC'ye tam çeviremediği, dolayısıyla en değerli üretim saatlerinde gelir kaybedildiği anlamına gelir. Örneğin nominal kapasitesinin altında çalışmaya zorlanan bir inverter, sezon boyunca birikerek ciddi bir üretim açığı yaratır.
Kaybedilen bu kilovatsaatler doğrudan kâra yansır. Soğutmaya ayrılmaktan kaçınılan bütçe, çoğu zaman bir sezonda kaybedilen üretim gelirinden daha düşüktür.
10°C Kuralı: Isı İnverter Ömrünü Nasıl Yarıya İndirir?
Isının görünmeyen ikinci maliyeti, hızlanan yıpranmadır. Güç elektroniği bileşenleri için sektörde kabul gören bir ilke vardır: çalışma sıcaklığındaki her 10°C artış, beklenen ömrü kabaca yarıya indirebilir. Bu bir teori değil, elektronik bileşen fiziğinin bilinen bir yaklaşımıdır (Arrhenius davranışı).
Isıya en duyarlı bileşen genellikle elektrolitik/film kapasitörlerdir; sıcak ortamda çok daha hızlı yaşlanırlar. Tek bir kapasitörün erken yorulması, on binlerce dolar değerindeki bir inverterin ömrünü belirgin biçimde kısaltabilir. Yani yetersiz soğutma yalnızca bugünkü üretimi değil, ekipmanın gelecekteki tüm hizmet ömrünü de tüketir.
Saha gerçeği: İnverter "kapanmıyorsa sorun yok" sanılır. Oysa derating ve hızlanan kapasitör yaşlanması sessiz kayıplardır — cihaz çalışmaya devam ederken hem üretim hem de ömür her gün biraz daha erir.

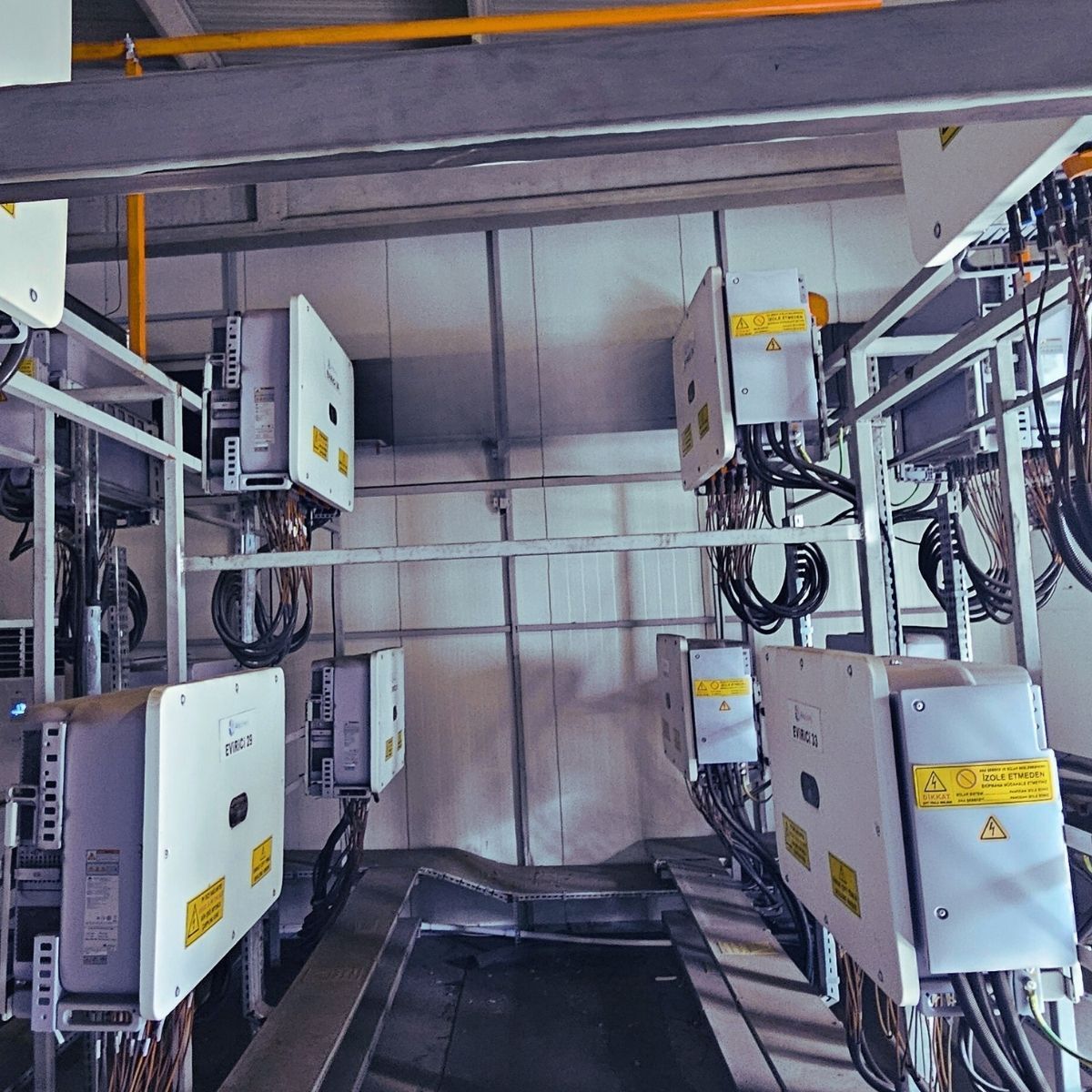

Vaka Çalışması: 490 kW GES, 5 İnverter, 11 kW Gizli Isı
490 kW'lık bir güneş enerjisi santralinde beş adet 100 kW sınıfı inverter kullanılır. Her biri ~2,2 kW ısı verdiğinde oda yaklaşık 11 kW'lık sürekli bir ısı yüküyle karşılaşır. Bu yük, kabaca 3,1 ton soğutma kapasitesine karşılık gelir (11 kW ÷ 3,517 kW/ton).
Aşağıdaki gerçek senaryo, "klima var" ile "doğru klima var" arasındaki farkı somutlaştırır. Saha verisi ve sektörel teknik analizler temel alınarak hazırlanan bu örnekte, mevcut soğutma kapasitesi gereken yükün yarısından azını karşılıyordu.
490 kW Yatırımın Gizli Risk Tablosu
Tüm inverterlerin ürettiği toplam ısı ve karşılanması gereken soğutma yükü:
Soğutma Kapasitesi Açığı: 1,5 Ton Yetersizliği
Sahadaki mevcut 1,5 ton kapasite, yaklaşık 5,3 kW ısı atma gücüne denktir (1,5 × 3,517). Oysa odadaki yük 11 kW'tır. Yani sistem, gereken soğutmanın yarısından azını karşılamaktaydı. Bu açık özellikle sıcak yaz günlerinde ortam sıcaklığını derating eşiğine doğru itiyor, üretim düşüşü riskini doğuruyordu.
Bu durumda "klima çalışıyor ama yetmiyor" tablosu ortaya çıkar: cihaz sürekli tam yükte döner, oda yine de istenen sıcaklığa inmez, hem klima yorulur hem de inverterler korunamaz.
Doğru Çözüm: +2 Ton ile 3,5 Ton Hedefi
Çözüm karmaşık değildir; doğru hesaplanması gerekir. Mevcut 1,5 tonun üzerine 2 tonluk ek kapasite eklenerek toplam 3,5 tona (≈12,3 kW) ulaşılır. Bu, 11 kW'lık yükü güvenli bir kapasite payıyla karşılar; yapı kabuğu güneş kazancı ve olası dalgalanmalar için de pay bırakır.
| Aşama | Kapasite | Durum |
|---|---|---|
| Mevcut durum | 1,5 ton (~5,3 kW) | Yetersiz — 11 kW yükün yarısı |
| Öneri (ek) | +2 ton (~7,0 kW) | Açığı kapatan ilave kapasite |
| Nihai sonuç | 3,5 ton (~12,3 kW) | Güvenli, paylı, verimli operasyon |
↔ Tabloyu yana kaydırarak tüm sütunları görebilirsiniz.
İnverter Odası Soğutma Yükü Nasıl Hesaplanır?
Soğutma yükü beş adımda belirlenir: (1) her inverterin ısı kaybını hesapla, (2) tüm ekipman ısısını topla, (3) yapı kabuğu güneş kazancını ekle, (4) havalandırma/aydınlatma yükünü ekle, (5) toplamı güvenlik payıyla soğutma tonajına çevir. Sonuç tahminle değil, ölçülebilir verilerle çıkar.
- İnverter ısı kaybını belirle. Birim kayıp ≈ nominal güç × (1 − verim). Örnek: 100 kW × (1 − 0,98) = 2 kW. (Üreticinin verdiği maksimum ısı yayma değeri varsa onu kullan.)
- Toplam ekipman ısısını topla. İnverter sayısı × birim kayıp + varsa trafo, izleme ve yardımcı ekipman. Örnek: 5 × 2,2 kW ≈ 11 kW.
- Yapı kabuğu ısı kazancını ekle. Çatı ve güneye bakan duvarlardan gelen güneş kazancı — özellikle sac konteyner/saha kabinlerinde önemli bir paydır.
- Havalandırma, sızıntı ve aydınlatma yükünü ekle. Kapı açılımları, taze hava ve armatürlerin küçük ama ihmal edilmemesi gereken katkısı.
- Toplamı tonaja çevir ve pay ekle. Soğutma tonu = toplam kW ÷ 3,517. Üzerine ~%15–20 güvenlik/kapasite payı eklenir. Örnek: 11 kW ÷ 3,517 ≈ 3,1 ton → pay ile ~3,5 ton.
Bu hesap, ASHRAE soğutma yükü prensiplerine dayanır: bir hacmin soğutma yükü, içerideki tüm ısı kazançlarının (ekipman + kabuk + aydınlatma + sızıntı) toplamıdır. Veri merkezi soğutma sayfamızda benzer prensiplerin kritik elektronik ortamlarına uygulanışını inceleyebilirsiniz.
Tahmin mi, Hesap mı? Yanlış Soğutmanın Bedeli
"Nasılsa bir klima var" yaklaşımı kapasiteyi rastgele bırakır; yaz zirvesinde derating, duruş riski, hızlanan yıpranma ve gizli üretim kaybı getirir. Hesaba dayalı tasarım ise kapasiteyi gerçek ısı yüküne göre boyutlandırarak tam güçte üretimi ve korunmuş yatırım geri dönüşünü hedefler.
| Kriter | "Klima var" (tahmin) | Hesaba dayalı tasarım |
|---|---|---|
| Kapasite | Rastgele / çoğu zaman yetersiz | Gerçek ısı yüküne göre boyutlu |
| Yaz zirvesi | Derating + duruş riski | Tam güçte üretim |
| Ekipman ömrü | Hızlanan kapasitör yıpranması | Nominal ömre yakın |
| Gelir | Gizli üretim kaybı | Korunmuş yatırım geri dönüşü |
| Bakım | Artan, öngörülemez arıza | Öngörülebilir, planlı |
İnverter Odası İçin İdeal Sıcaklık ve Nem Aralığı
Hassas elektronik içeren teknik odalarda hedef ortam sıcaklığı tipik olarak 18–27°C, ideal aralık 18–25°C kabul edilir; bağıl nem ise yoğuşmayı ve statik elektriği önlemek için ~%45–50 civarında tutulur. İnverter odasında amaç, ortamı bu kontrollü aralıkta sabit tutarak derating eşiğinden güvenli mesafede kalmaktır.
Yüksek sıcaklık derating ve hızlanan yıpranma getirir; aşırı nem yoğuşmaya, çok kuru ortam ise statik elektriğe yol açabilir. Bu nedenle inverter odası soğutması yalnızca sıcaklığı değil, gerektiğinde nemi de yönetebilen bir tasarım gerektirir. Her saha için doğru hedef değerler, ekipman datasheet'i ve yerel iklim koşullarına göre belirlenir.
Hangi Soğutma Sistemi Uygundur?
İnverter odası için sistem seçimi; ısı yoğunluğuna, sürekliliğe, iklime ve nem hassasiyetine göre değişir. Küçük-orta odalar için endüstriyel split/VRF, kritik sürekli yükler için hassas kontrol (precision) klima, kuru-sıcak iklimlerde destek olarak adiabatik/evaporatif soğutma değerlendirilir. Salt havalandırma yaz zirvesinde tek başına çoğu zaman yetersizdir.
| Sistem | Uygunluk | Avantaj | Dikkat |
|---|---|---|---|
| Endüstriyel split / VRF | Küçük–orta inverter odası | Hızlı kurulum, hassas sıcaklık kontrolü | Dış üniteye yer ve servis erişimi gerekir |
| Hassas kontrol (precision) klima | Kritik, sürekli yük | Yüksek güvenilirlik, sıcaklık + nem kontrolü | İlk yatırım daha yüksek |
| Adiabatik / evaporatif soğutma | Kuru-sıcak iklimde destek/ön soğutma | Düşük enerji tüketimi | Nem hassas ortamda ölçülü kullanım |
| Doğal / cebri havalandırma | Yalnızca düşük ısı yoğunluğu | En düşük maliyet | Yaz zirvesinde tek başına yetersiz |
↔ Tabloyu yana kaydırarak tüm sütunları görebilirsiniz.
Doğru sistem, tek bir "en iyi" cevap değildir; sahanın ısı yüküne ve koşullarına göre belirlenir. Chiller soğutma ve split klima çözümlerimiz, farklı ölçekteki inverter odaları için ölçeklenebilir seçenekler sunar.
İnverter Odanızın Soğutma Yükünü Birlikte Hesaplayalım
Tesisinizin inverter sayısı ve oda koşullarına göre gerçek soğutma ihtiyacını çıkaralım — tahminle değil, hesapla.
Soğutma Yükü Analizi İsteErdinç Klima Farkı ve Sonuç
2004'ten bu yana 20+ yıllık endüstriyel soğutma deneyimiyle Erdinç Klima, GES inverter odaları için çözümleri tahmine değil, hesaba dayalı kurar. Saha incelemesiyle gerçek ısı yükünü çıkarır, yapı kabuğu ve iklim koşullarını dikkate alır, ölçeğe uygun sürdürülebilir bir soğutma sistemi önerir.
Bu yaklaşım, yukarıdaki vakada olduğu gibi yetersiz kapasiteyi tespit edip doğru tonajla kapatmayı; üretim gelirini korumayı ve inverter ömrünü uzatmayı hedefler. Çözüm sadece bir cihaz değil, yatırımınızın sürekliliğini güvence altına alan bir sistemdir.
Sonuç: GES inverter odası soğutması bir masraf kalemi değil, yatırımınızın geri dönüşünü (ROI) koruyan bir sigortadır. Bugün soğutmadan kaçınılan bütçe, yarın kaybedilen üretim geliri ve potansiyel ekipman hasarı olarak geri döner. Isıyı kontrol altına almak — tahminlere değil hesaplamalara dayanarak — santralinizin tam potansiyelini ortaya çıkarmanın en doğrudan yoludur.
Sık Sorulan Sorular
İnverter odası kaç derecede tutulmalı?
Hassas elektronik içeren teknik odalarda hedef ortam sıcaklığı tipik olarak 18–27°C, ideal aralık 18–25°C kabul edilir. Bağıl nem ise yoğuşmayı ve statik elektriği önlemek için yaklaşık %45–50 civarında tutulur. İnverter odasında asıl amaç, ortamı bu kontrollü aralıkta sabit tutarak derating eşiğinden (tipik olarak 45–50°C) güvenli mesafede kalmaktır. Doğru hedef değerler, ekipman datasheet'i ve yerel iklim koşullarına göre belirlenir.
İnverter neden ısınır?
İnverter, panellerden gelen doğru akımı (DC) şebekeye uygun alternatif akıma (AC) çevirirken güç elektroniğindeki (IGBT, kapasitör, transformatör) kayıplar nedeniyle ısı açığa çıkarır. %98 verimli bir cihaz bile giren gücün yaklaşık %2'sini ısıya dönüştürür. Bu cihazlar genellikle hava soğutmalı olduğundan ürettikleri ısıyı bulundukları odaya verirler; oda bu ısıyı dışarı atamazsa sıcaklık birikir.
Derating nedir ve üretimi ne kadar düşürür?
Derating, inverter iç sıcaklığı güvenli sınıra yaklaştığında cihazın kendini korumak için çıkış gücünü kademeli olarak düşürmesidir. Çoğu inverter ortam sıcaklığı yaklaşık 45–50°C'ye kadar tam güçte çalışır; bu eşiğin üzerinde üretim düşmeye başlar. Düşüş miktarı cihazın derating eğrisine ve oda sıcaklığına bağlıdır. En kritik nokta, derating'in üretimin zirve yaptığı en sıcak öğle saatlerinde devreye girmesi ve böylece en değerli üretim saatlerinde gelir kaybı yaratmasıdır.
100 kW inverter ne kadar ısı üretir?
Kabaca, ısı kaybı nominal güç × (1 − verim) ile bulunur. %98 verimli 100 kW'lık bir inverter için bu yaklaşık 2 kW sürekli ısı demektir. 490 kW'lık beş inverterli bir tesiste toplam ısı yaklaşık 11 kW'a ulaşır; bu da yaklaşık 3,1 ton soğutma kapasitesine (11 kW ÷ 3,517 kW/ton) karşılık gelir. Kesin değer için üreticinin maksimum ısı yayma verisi esas alınmalıdır.
İnverter odası soğutma yükü nasıl hesaplanır?
Soğutma yükü beş adımda belirlenir: önce her inverterin ısı kaybı (güç × (1 − verim)) hesaplanır, tüm ekipman ısısı toplanır, çatı ve duvarlardan gelen güneş ısı kazancı eklenir, havalandırma/sızıntı ve aydınlatma yükü ilave edilir, son olarak toplam kilovat değeri 3,517'ye bölünerek tona çevrilir ve üzerine yaklaşık %15–20 güvenlik payı eklenir. Bu hesap ASHRAE soğutma yükü prensiplerine dayanır.
Klima yerine havalandırma (fan) yeterli mi?
Yalnızca düşük ısı yoğunluğu olan ve dış hava sıcaklığının düşük seyrettiği durumlarda doğal veya cebri havalandırma yeterli olabilir. Ancak havalandırma yalnızca dış hava sıcaklığına kadar soğutabilir; yaz zirvesinde dışarısı zaten sıcakken oda istenen sıcaklığa inemez. Yoğun ısı üreten inverter odalarında havalandırma tek başına çoğu zaman yetersiz kalır ve aktif soğutma gerekir.
Yetersiz soğutma inverter ömrünü nasıl etkiler?
Güç elektroniği bileşenleri için kabul gören bir ilkeye göre, çalışma sıcaklığındaki her 10°C artış beklenen ömrü kabaca yarıya indirebilir. Isıya en duyarlı bileşen genellikle elektrolitik/film kapasitörlerdir; sıcak ortamda çok daha hızlı yaşlanırlar. Yetersiz soğutma, cihaz çalışmaya devam etse bile bu bileşenlerin yıpranmasını hızlandırarak inverterin hizmet ömrünü belirgin biçimde kısaltır.
GES inverter odası için hangi soğutma sistemi uygundur?
Sistem seçimi ısı yoğunluğuna, sürekliliğe, iklime ve nem hassasiyetine göre değişir. Küçük-orta odalar için endüstriyel split veya VRF, kritik sürekli yükler için hassas kontrol (precision) klima, kuru-sıcak iklimlerde destek olarak adiabatik/evaporatif soğutma değerlendirilir. Tek bir en iyi cevap yoktur; doğru sistem sahanın gerçek ısı yüküne ve koşullarına göre belirlenir.
