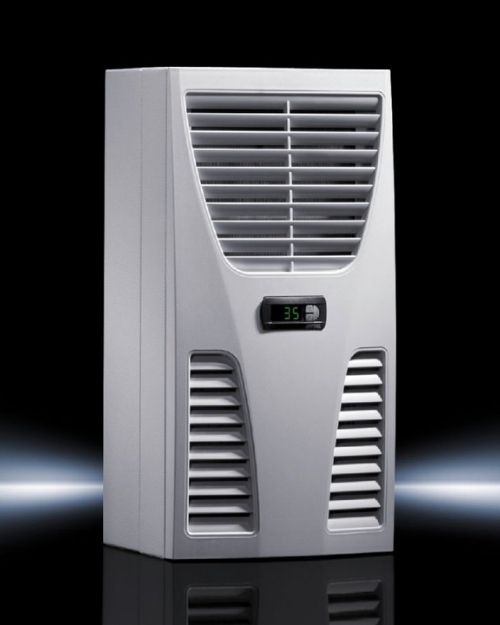

Rittal SK 3303500 Pano Kliması — 500W Sınıfı (520W) TopTherm Blue e
Küçük ve orta boy otomasyon panoları için kompakt Blue e serisi duvara monte pano kliması. L35L35'te 520 W soğutma, EER 1,33, RiNano hidrofobik kondenser kaplama ve e-Comfortcontroller ile düşük güç tüketimi.
Rittal SK 3303500, küçük ve orta boy otomasyon panoları için 500 W sınıfı (520 W L35L35) soğutma kapasiteli, kompakt duvara monte TopTherm Blue e serisi pano klimasıdır. 10–50 °C çalışma aralığı, IP54/IP34 koruması, RiNano hidrofobik kondenser ve e-Comfortcontroller sunar. Yalnızca 18 kg ağırlığı ve 280×550×210 mm boyutuyla sıkışık montaj alanlarına idealdir. R-513A soğutucu gaz ile F-Gaz Tüzüğü uyumludur. CNC yan paneller, robot kontrol panoları ve küçük PLC dolapları için tercih edilir.
SK 3303500 Teknik Özellikleri ve Boyutları
Rittal resmi katalog verilerine birebir uygun, EN 14511 ve UL/C-UL standartlarında doğrulanmış teknik özellikler.
| Soğutma gücü (L35L35, 50 Hz) | 520 W (0,52 kW) |
|---|---|
| Soğutma gücü (L35L35, 60 Hz) | 0,60 kW |
| Soğutma gücü (L35L50, 50 Hz) | 0,28 kW |
| Soğutma gücü (L35L50, 60 Hz) | 0,34 kW |
| EER (L35L35, 50 Hz) | 1,33 |
| Nominal gerilim | 230 V, 1~, 50/60 Hz |
| Nominal güç tüketimi (L35L35) | 0,39 kW |
| Anma akımı (50 Hz) | 2,6 A |
| Başlangıç akımı (50 Hz) | 5,1 A |
| Yedek sigorta önerisi | 10 A |
| Hava debisi — iç devre | 265 m³/h |
| Hava debisi — dış devre | 315 m³/h |
| Soğutucu gaz | R-513A, 0,17 kg F-Gas Uyumlu |
| GWP / CO₂ eşdeğeri | 631 / 0,11 t |
| Çalışma sıcaklığı aralığı | 10 °C – 50 °C |
| Ayar aralığı | 20 °C – 50 °C |
| Maksimum çalışma basıncı | 28 bar |
| IP koruma — iç devre | IP54 |
| IP koruma — dış devre | IP34 |
| NEMA sınıfı | UL Type 12 |
| Yoğuşma suyu yönetimi | Drenaj hortumu (yoğuşma evaporatörü yok) |
| Kondenser yüzey kaplaması | RiNano hidrofobik |
| Kontrol ünitesi | e-Comfortcontroller (Blue e IoT uyumlu) |
| Sertifikalar | UL/C-UL listed, KC Korea, CE, F-Gas uyumluluk |
| Renk / Malzeme | RAL 7035 açık gri / Çelik sac |
| Net ağırlık | 18,05 kg |
| EAN | 4028177322844 |
| Gümrük tarife no (HS) | 84158200 |
500W Sınıfında Kompakt Çözüm: TopTherm Blue e
Düşük güç tüketimli, hafif yapısı ve sıkışık montaj alanlarına uygun boyutuyla küçük endüstriyel panoların referans çözümü.
Kompakt Boyut — 280×550×210 mm
Yalnızca 18 kg ağırlık ve dar gövde tasarımıyla CNC yan paneli, makine kenarındaki küçük dolaplar ve sıkışık montaj alanlarına rahatlıkla yerleştirilir.
Düşük Güç Tüketimi
Tek faz 230 V'da yalnızca 0,39 kW tüketimle 520 W soğutma. Anma akımı 2,6 A — küçük panolar için ideal elektriksel yük.
RiNano Hidrofobik Kondenser
Kondenser yüzeyindeki nano kaplama toz birikimini ve kireçlenmeyi azaltır. Atölye ortamlarında bakım periyodunu uzatır, COP düşüşünü engeller.
e-Comfortcontroller + Blue e IoT
Akıllı kontrolcü; sıcaklık, akım ve hata kayıtlarını tutar. Blue e IoT adaptörüyle uzaktan izleme, alarm bildirimi ve enerji raporu alınabilir.
F-Gas Tüzüğü Uyumlu (R-513A)
Düşük GWP'li R-513A soğutucu gaz; AB 517/2014 ve TR F-Gaz Yönetmeliği uyumlu. CO₂ eşdeğeri yalnızca 0,11 t — sızıntı raporlama yükü minimum.
UL Type 12 / IP54 Koruma
Pano içine IP54 koruma sağlar; toza ve su sıçramasına dayanıklı. Tozlu atölye ortamlarında kontrol elektroniğini güvenle korur. UL/C-UL listed sertifikalı.
Hangi Sektör ve Uygulamalarda Tercih Edilir?
Küçük Otomasyon Panoları
PLC, HMI, röle grubu içeren 200–450 W ısı yüklü kompakt üretim hattı panoları.
CNC Tezgâh Yan Panelleri
Sürücü ve servo amplifikatör ısısının dengelenmesi. Sıkışık montaj alanlarına uyumlu.
Robot Kontrol Panoları
6 eksenli robot kollarının kontrol panolarında servo sürücü ısı yükünün uzaklaştırılması.
Gıda ve İlaç Üretim
Hijyenik proses panolarında sabit sıcaklık. RAL 7035 nötr renk, IP54 iç koruma.
Bina Otomasyon (BMS)
Asansör kumanda, yangın kontrol, BMS panoları. Sessiz çalışma profili kapalı tesisat odasına uygun.
Ölçü ve Test Sistemleri
Hassas ölçüm kabinetlerinde sıcaklık kararlılığı. e-Comfortcontroller ile ±1 K hassasiyet.
SK Serisi 500W / 1000W / 1500W Karşılaştırması
Pano hacminiz, ısı yükünüz ve ortam sıcaklığınıza göre doğru kapasiteyi belirleyin. SK 3303500, küçük ve kompakt panolar için ideal seçenektir.
| Özellik | SK 3303500 500W sınıfı | SK 3304500 1000W sınıfı | SK 3305500 1500W sınıfı |
|---|---|---|---|
| Soğutma gücü (L35L35) | 520 W | 1,1 kW | 1,6 kW |
| EER | 1,33 | 1,67 | 1,83 |
| Çalışma sıcaklığı | 10–50 °C | 10–55 °C | 10–55 °C |
| Yoğuşma evaporatörü | Yok (drenaj) | Standart | Standart |
| Boyut (G × Y × D) | 280×550×210 mm | 400×950×260 mm | 400×950×260 mm |
| Ağırlık | 18,05 kg | 35,15 kg | 39,75 kg |
| Tipik uygulama | Küçük makine panosu, CNC yan panel | Orta-büyük PLC, sürücü, robot panosu | Büyük sürücü panosu, yüksek ısı yüklü dolaplar |
SK 3303500 Hakkında Sık Sorulan Sorular
SK 3303500 hangi pano boyutu için uygundur?
Tipik olarak 0,3 m³ ile 1,2 m³ iç hacme sahip kompakt panolar için uygundur. Pano boyutuyla birlikte içerideki ısı yükünün doğru tespiti gerekir; örneğin 600×800×300 mm boyutlarında bir pano içinde toplam 350 W dağıtım gücü varsa 25 °C ortam sıcaklığında SK 3303500 yeterlidir. L35L50 koşulunda (yaz, atölye) 280 W net soğutma sağladığı için sıcak ortamlarda bu değeri esas almak gerekir.
Hassas hesap için IEC 60890 ısı yükü hesaplama aracımızı kullanın.
L35L35 ve L35L50 ne anlama geliyor?
L35L35: pano içi (Li, internal) sıcaklığı 35 °C, pano dışı (La, ambient) sıcaklığı 35 °C koşulundaki net soğutma kapasitesini ifade eder. Bu standart bir referans noktasıdır (DIN EN 14511).
L35L50: pano içi 35 °C iken dış ortam sıcaklığının 50 °C olduğu zorlu koşuldaki performanstır. Kapasite belirgin şekilde düşer çünkü dış havaya ısı atma zorlaşır. Türkiye yaz koşullarında atölye içi sıcaklığın 40–45 °C'ye çıktığı durumlarda L35L50 değerini esas almak güvenli boyutlama sağlar.
Ortam sıcaklığı 50 °C üzerine çıkarsa ne olur?
SK 3303500'ün üst çalışma sıcaklığı 50 °C'dir. Bu sınırın üzerinde cihaz korumaya geçer veya ömrü kısalır. 50 °C üzerinde sürekli çalışma gerekiyorsa bir üst model olan SK 3304500 (üst sınır 55 °C) tercih edilmelidir. Ayrıca pano dış yüzeyinin doğrudan güneş ışığı altında olduğu uygulamalarda gölgelendirme veya çatı üstü cihaz seçimi düşünülmelidir.
Yoğuşma suyu nasıl tahliye ediliyor?
SK 3303500'de yoğuşma suyu drenaj hortumu ile dışarı atılır. 1000W ve üzeri SK 3304500 / SK 3305500 modellerinde bulunan entegre elektrikli yoğuşma evaporatörü bu modelde standart değildir.
Drenaj hattı çekilemeyen montaj noktalarında (üst kat, dolu zemin) ya bir üst modele geçmek gerekir ya da Rittal opsiyonel yoğuşma toplama kabı kullanılabilir. Düşük nemli ortamlarda yoğuşma miktarı oldukça azdır; gıda/tekstil gibi yüksek nemli ortamlarda drenaj zorunludur.
Filtre değişimi ne sıklıkla yapılmalı?
SK 3303500 standart konfigürasyonda dış filtresiz teslim edilir. Tozlu ortamlar için opsiyonel filtre kiti (Rittal aksesuar) önerilir. Filtre takılı uygulamalarda toz seviyesine göre 3–6 ayda bir kontrol ve gerektiğinde yıkama/değişim yapılmalıdır.
Kondenser üzerindeki RiNano hidrofobik kaplama partikül yapışmasını azaltır; ancak yıllık periyodik temizlik (basınçlı hava ile) bakım planında olmalıdır.
R-513A soğutucu gazı R134a'ya göre avantajı nedir?
R-513A, R134a için bir HFO/HFC karışımı drop-in alternatifidir. GWP değeri 631 olup R134a'nın 1430 değerinin yaklaşık yarısı kadardır. Bu sayede F-Gas Tüzüğü (AB 517/2014 ve güncellemeleri) kapsamındaki kademeli azaltma planına uyum sağlar.
Soğutma performansı ve enerji verimliliği R134a ile eşdeğer seviyededir. Erdinç Klima, F-Gas ve EKOMVET kayıtlı yetkili işletmedir.
SK 3303500 ile SK 3304500 arasındaki en önemli fark nedir?
İki temel fark vardır:
(1) Soğutma kapasitesi — SK 3303500 520 W, SK 3304500 1100 W (yaklaşık iki katı).
(2) Yoğuşma suyu yönetimi — SK 3303500'de yoğuşma suyu drenaj hortumuyla dışarı atılır, SK 3304500 ise entegre elektrikli yoğuşma evaporatörü ile suyu otomatik buharlaştırır (drenaj gerekmez). Bu özellik yoğuşma drenajının uygulanamadığı saha koşullarında büyük kolaylık sağlar. Üst sınır sıcaklık da 50 °C yerine 55 °C'dir.
Yedek parça ve servis Türkiye'de var mı?
Evet. Erdinç Klima, Rittal Türkiye yetkili bayisidir. Filtre, kompresör, fan motoru, kontrol kartı vb. tüm orijinal yedek parçalar bayilik yapısı üzerinden tedarik edilir. İstanbul stoğunda bulunan parçalar 24 saat içinde teslim edilebilir; Almanya'dan tedarik gerektiren özel parçalar için ortalama 5–10 iş günü süresi geçerlidir. Acil saha arızası durumunda WhatsApp: +90 532 424 62 19 hattından 7/24 ulaşılabilir.
